Hyundai Tiburon (2003 year). Manual - part 170







TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Restraint > Airbag Module > Passenger Airbag (PAB) Module >
Components and Components Location, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Restraint > Airbag Module >
Passenger Airbag (PAB) Module > Components and Components Location

COMPONENTS



TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Restraint > Airbag Module > Passenger Airbag (PAB) Module
> Repair procedures, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Restraint > Airbag Module > Passenger
Airbag (PAB) Module > Repair procedures

REMOVAL

1. Never attempt to disassemble or repair the airbag module.

2. Do not drop the airbag module or allow contact with water, grease or oil. Replace it if a dent, crack,

deformation or rust are detected.

3. The airbag module should be stored on a flat surface and placed so that the pad surface is facing

upward. Do not place anything on top of it.

4. Do not expose the airbag module to temperature over 93°C (200°F)

5. An undeployed airbag module should only be disposed in accordance with the procedures.

6. Never attempt to measure the circuit resistance of the airbag module (squib) even if you are using the

specified tester. If the circuit resistance is measured with a tester, accidental airbag deployment will
result in serious personal injury.

7. Whenever the PAB is deployed it should be replaced with a new one assembled with an extension wire.

The squib is melt down if the PAB is deployed making the extension wire useless.

1. Disconnect the battery negative (-) terminal cable.

Wait at least 30 seconds.



2. Remove the glove box.

3. Disconnect the PAB module connector.

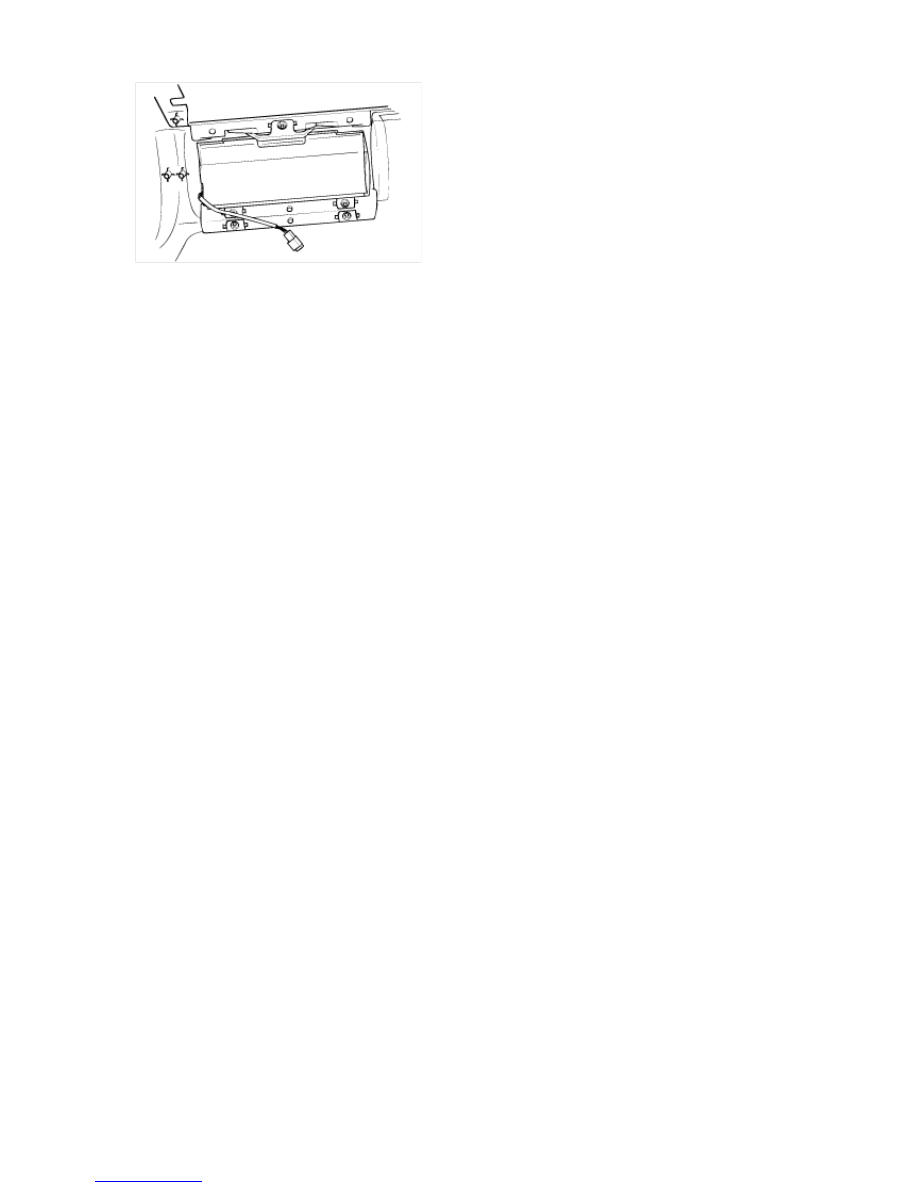

4. Remove the crash pad assembly and then undo the PAB module. (Refer to the BD section)



5. The skin of the passenger airbag module is integrated with the crash pad, therefore, the crash pad must be

replaced if the PAB deploys.
