Hyundai Tiburon (2003 year). Manual - part 168



TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Restraint > Supplemental Restraint System Control Module
(SRnodeM) > Repair procedures, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Restraint > Supplemental
Restraint System Control Module (SRnodeM) > Repair procedures

REMOVAL

1. Disconnect the battery negative cable, and wait at least 30seconds before begining work.

2. Disconnect the airbag connectors.

3. Remove the center console. (see BD group).

4. Disconnect the connector from the SRS unit.



5. Remove the three bolts from the SRS unit, than pull out the SRS unit from the bracket.



Before disposing of a vehicle equipped with an airbag, or prior to disposing of the airbag module, be sure to first
follow the procedures described below to deploy the airbag.
AIRBAG REMOTE DEPLOYMENT DEVICES



Take the following disposal steps.





TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Restraint > Airbag Module > Description and Operation,
TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Restraint > Airbag Module > Description and Operation

FIELD DEPLOYMENT PROCEDURES

When handling the deployed airbag be careful that not the dust enters your eyes and always wear gloves to
avoid direct contact with the dust.

AIRBAG MODULE DISPOSAL PROCEDURES

Tool, Number, Name

Use

Deployment tool (0957A-34100A)
SRS DEPLOYMENT ADAPTER HARNESS
DAB, BPT : 0957A-38500
PAB, SAB : 0957A-3810



Deployment inside the vehicle (if the vehicle will no
longer be driven)

DISPOSAL PLAN

CASE

DISPOSAL PLAN

Abnormal problems in airbag module

Deploy and discard

Car scrappinG

DAB, PAB, SAB, BPT

Deploy the airbag module with the SST

Crash (Deployed)

Discard

UNDEPLOYED AIRBAG MODULE DISPOSAL

1. If the vehicle is to be scrapped, junked, or otherwise disposed of, deploy the airbag inside the vehicle.

2. Since there is a loud noise when the airbag is deployed, avoid residential areas whenever possible. If

anyone is nearby, give warning of the impending noise.

3. Since a large amount of smoke is produced when the airbag is deployed, select a well-ventilated site.

Moreover, never attempt the test near a fireor smoke sensor.

DEPLOYMENT INSIDE THE VEHICLE

1. Open all windows and doors of the vehicle. Move the vehicle to an isolated spot.

2. Disconnect the negative (-) and positive (+) battery cables from the battery terminals, and then remove the

battery from the vehicle

Wait at least 30 seconds after disconnecting the battery cable before doing any further work.

3. Remove the center crash pad side cover.

4. Remove Airbag SRSCM connector.

5. Connect deployment tool to the connector of each module.



6. At location as far away from the vehicle as possible, press the push button (removed from the vehicle) to

deploy the airbag.



1. Before deploying the airbag in this manner, first check to be sure that there is no one in or near the

vehicle. Wear safety glasses.

2. The inflator will be quite hot immediately following the deployment, so wait at least 30 minutes to allow

it to cool before attempting to handle it. Although not poisonous, do not inhale gas from airbag
deployment. See Deployed Airbag Module Disposal Procedures for post-deployment handling
instructions.

3. If the airbag fails to deploy when the procedures above are followed, do not go near the module.

Contact your local distributor.

DEPLOYED AIRBAG MODULE DISPOSAL PROCEDURES

1. The inflator will be quite hot immediately following deployment, so wait at least 30 minutes to allow it to cool

before attempting to handle it.

2. Do not put water or oil on the airbag after deployment.

3. There may be adhered to the deployed airbag module, material that could irritate the eyes and/or skin, so

wear gloves and safety glasses when handling a deployed airbag module. If despite these precautions, the
material does get into your eyes or on your skin, immediately rinse the affected area with a large amount of
clean water. If any irritation develops, seek medical attention.

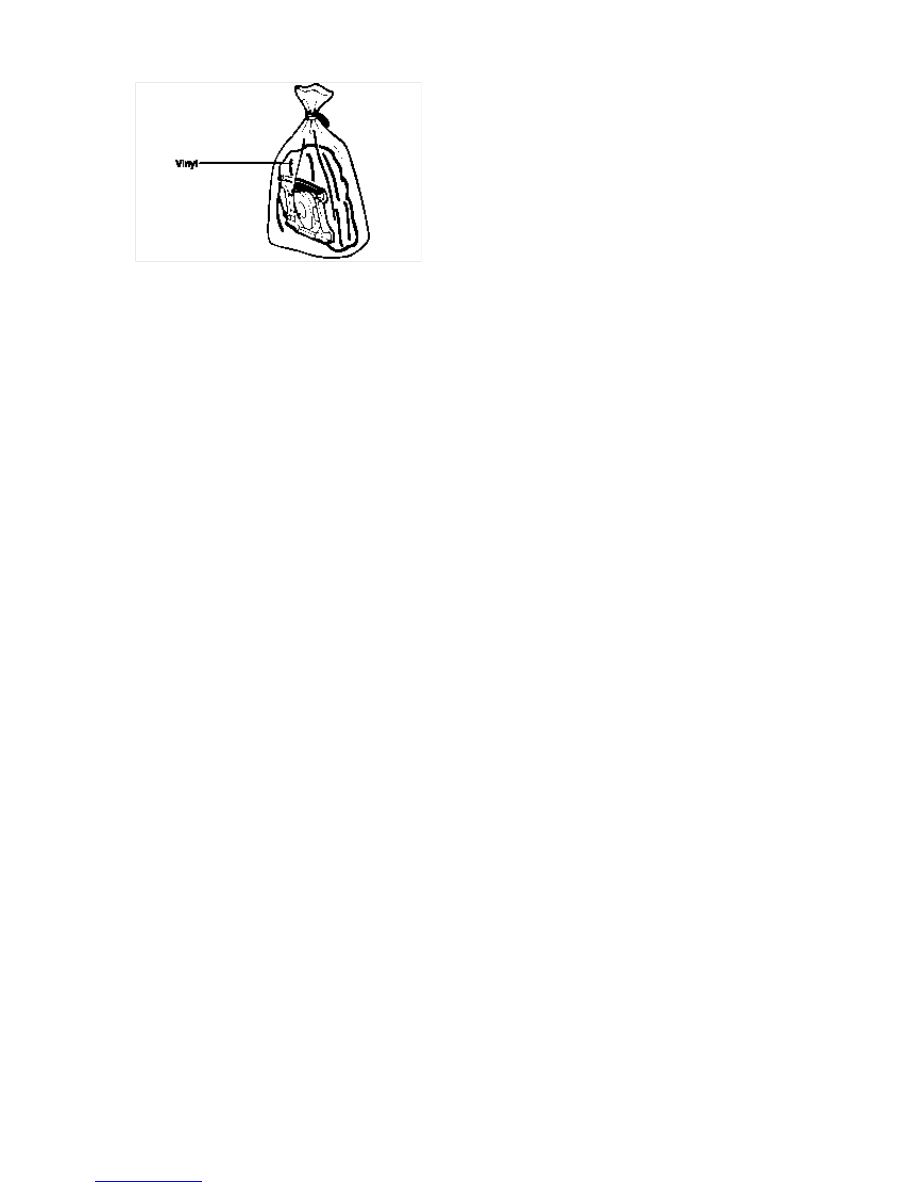

4. Tightly seal the airbag module in a strong vinyl bag for disposal.



5. Be sure to always wash your hands after completing this operation.
