Hyundai Tiburon (2003 year). Manual - part 137





TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Heating,Ventilation, Air Conditioning > Air conditioning System >
Refrigerant line > Components and Components Location, TIBURON(GK) > 2003 > G 2.7 V6 DOHC >
Heating,Ventilation, Air Conditioning > Air conditioning System > Refrigerant line > Components and
Components Location

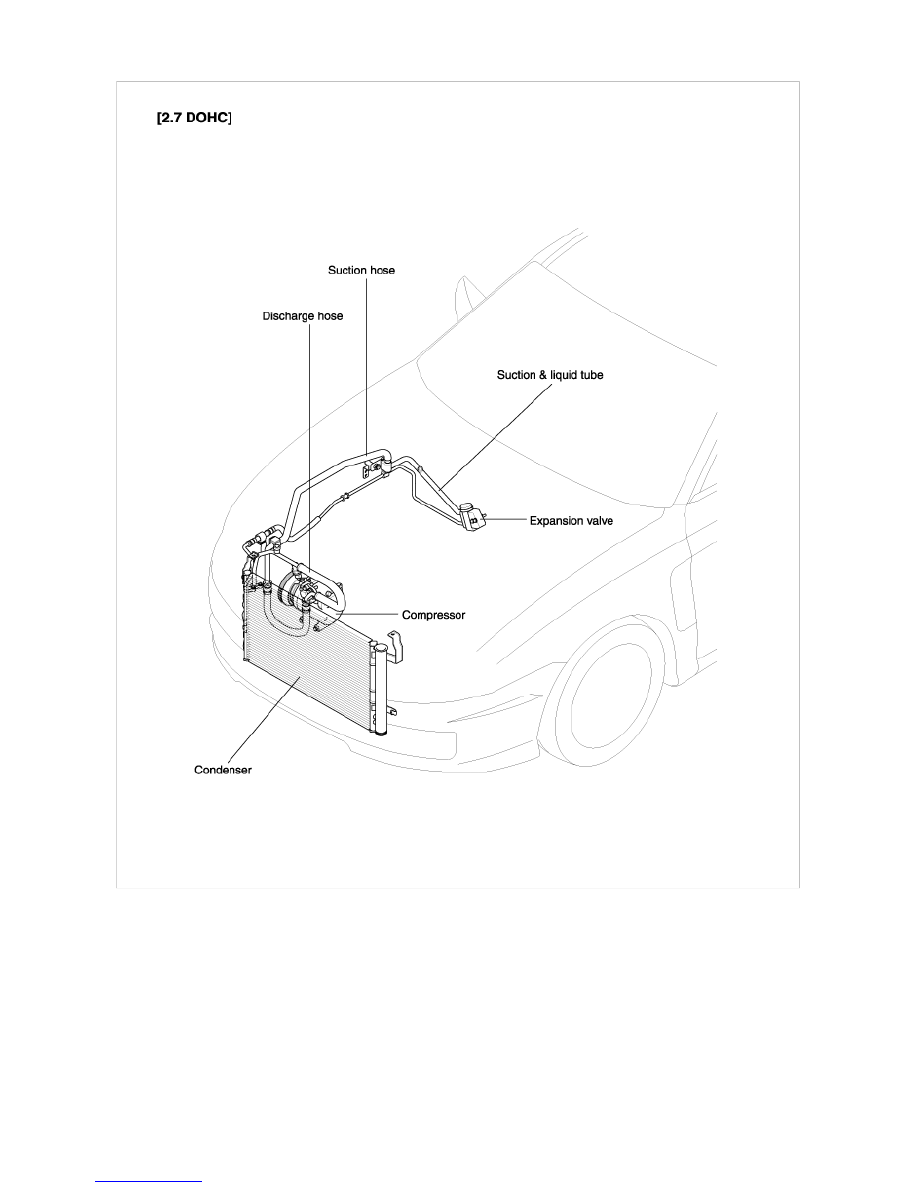

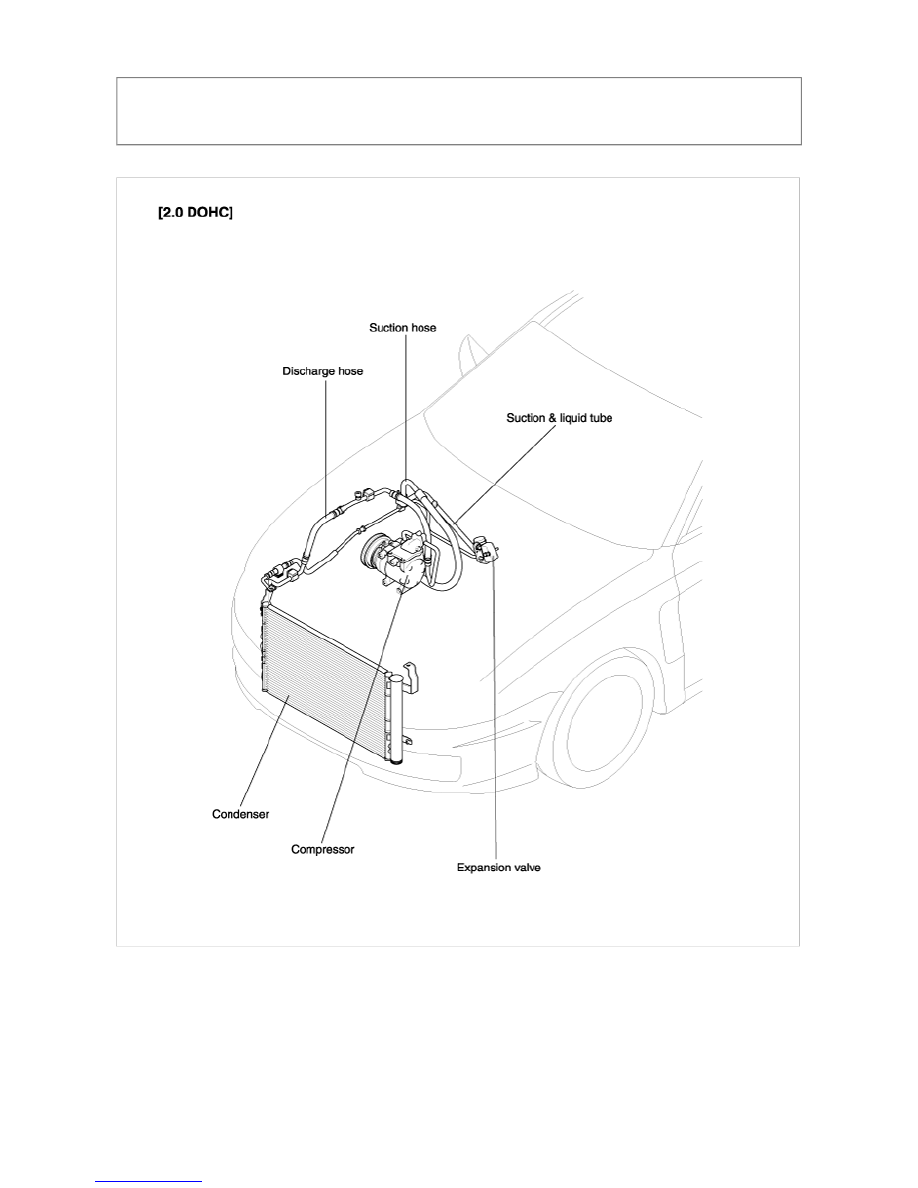

COMPONENT LOCATION









TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Heating,Ventilation, Air Conditioning > Air conditioning
System > Triple pressure switch > Schematic Diagrams, TIBURON(GK) > 2003 > G 2.7 V6 DOHC >
Heating,Ventilation, Air Conditioning > Air conditioning System > Triple pressure switch > Schematic
Diagrams

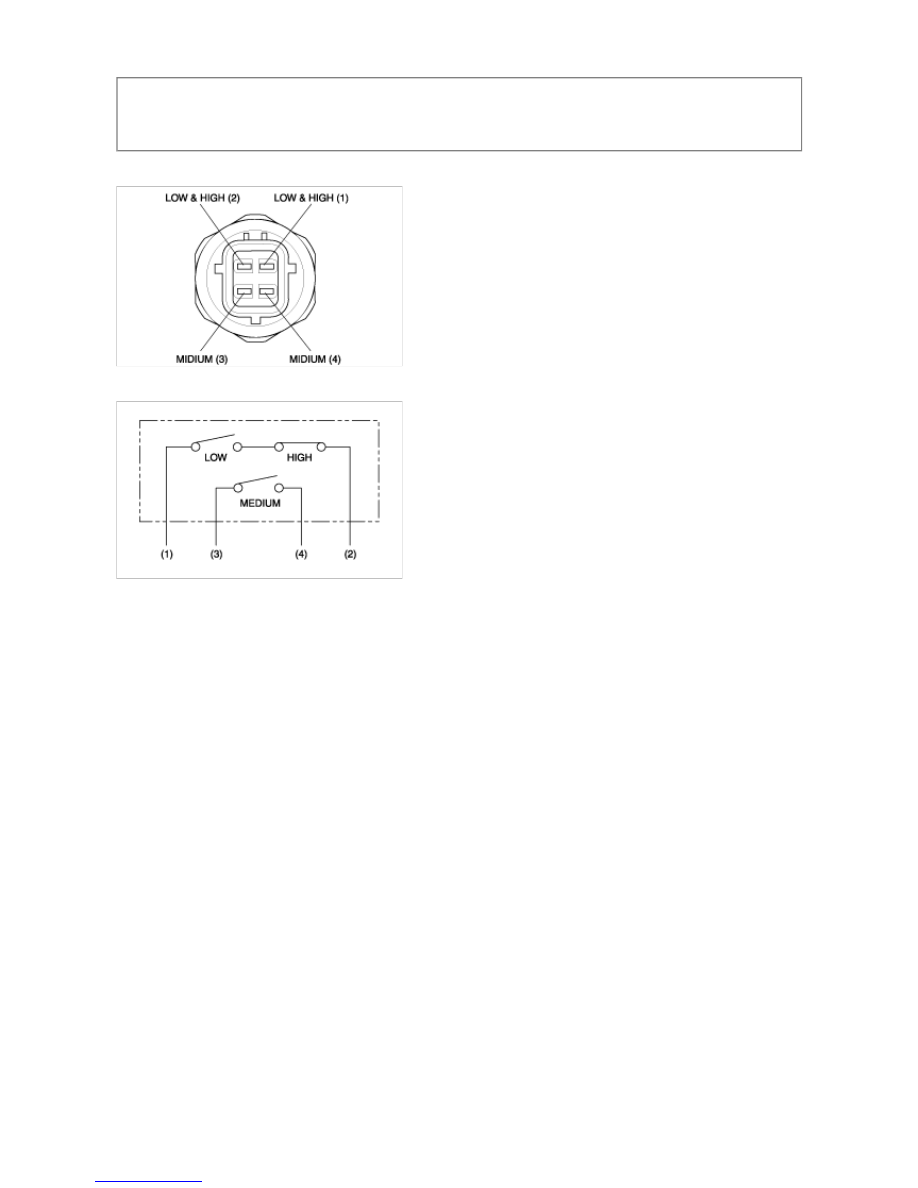

CONNECTOR

CIRCUIT DIAGRAM









TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Heating,Ventilation, Air Conditioning > Air conditioning
System > Triple pressure switch > Description and Operation, TIBURON(GK) > 2003 > G 2.7 V6 DOHC >
Heating,Ventilation, Air Conditioning > Air conditioning System > Triple pressure switch > Description
and Operation

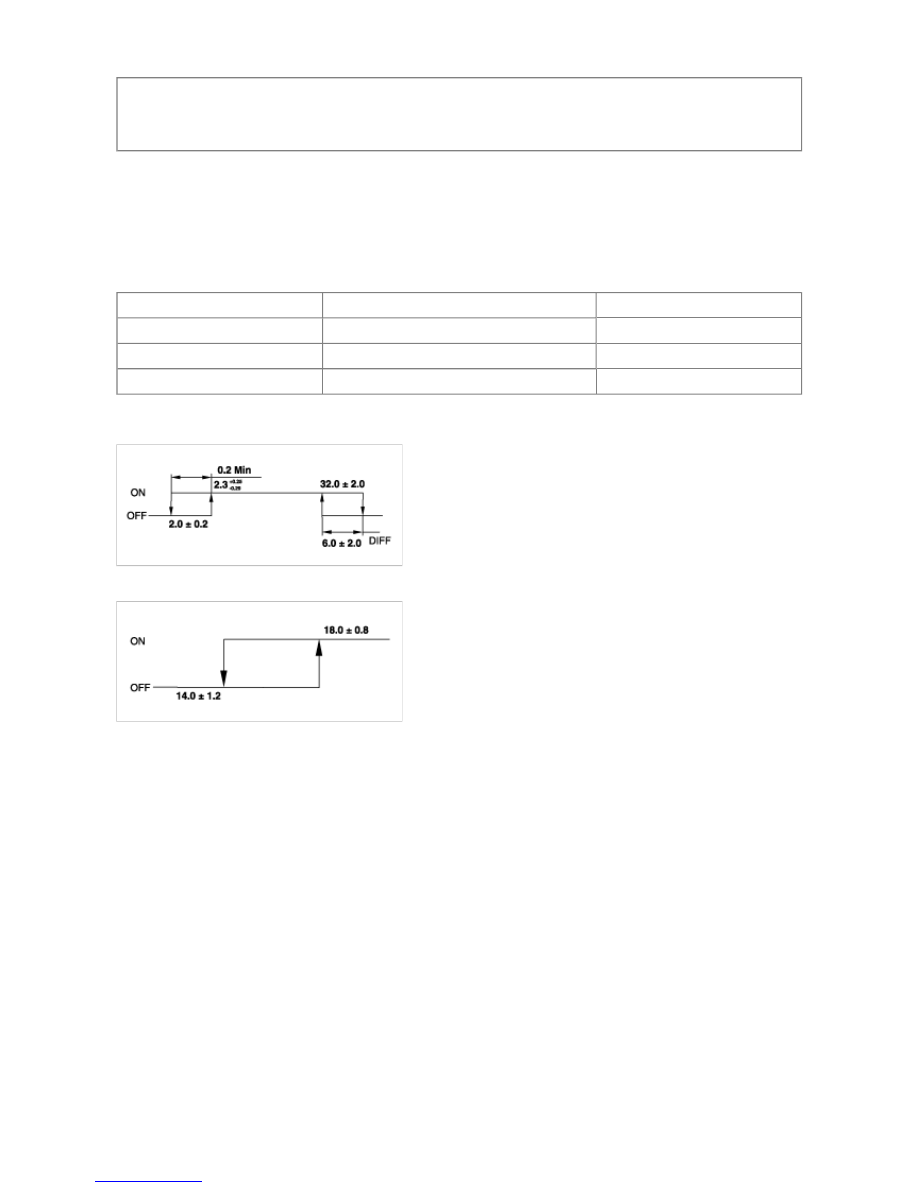

DESCRIPTION

- Rating load : Inductive loacl DC 12V, 10~250mA

- Applicable voltage range : DC 8V ~ DC 16V

- Applicable temperature range : -30°C ~ 120°C

- Applicable refrigerant : R-134a

- Insulation resistance : Min. 100M

Ω

 at DC 500V

Pressure

ON

OFF

High

32.0 ± 2.0

26.0 ± 2.0

Low

2.3 + 0.25 / -0.29

2.0 ± 0.2

Medium

18.0 ± 0.8

14.0 ± 1.2

LOW & HIGH

MEDIUM
