РУЛЕВОЕ УПРАВЛЕНИЕ С УСИЛИТЕЛЕМ ST-29







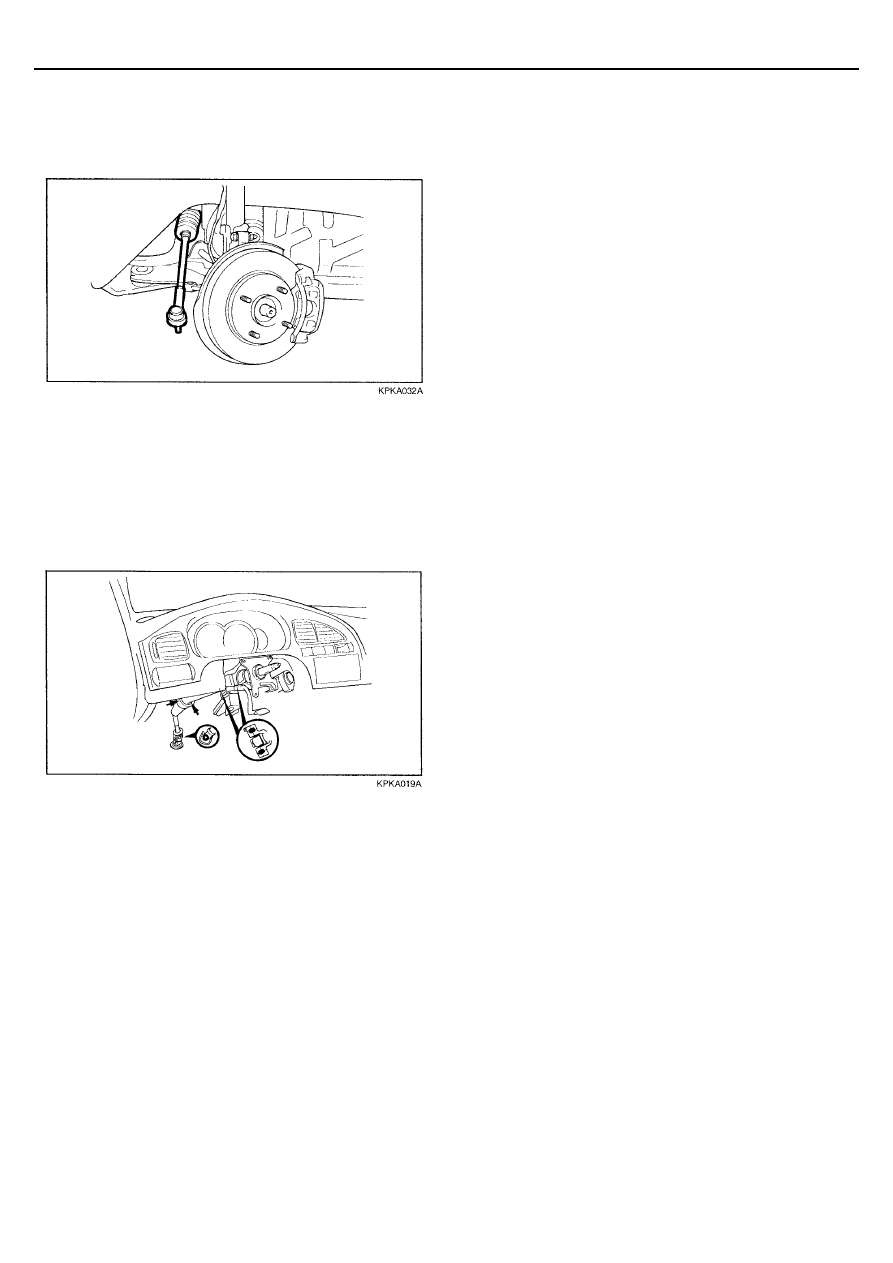

УСТАНОВКА


1.  Установите рулевой механизм в сборе через арку

правого колеса.






2.  Установите опорную пластину защитного чехла вала

рулевого управления.


3.  Подсоедините защитный чехол вала рулевого

управления к его опорной пластине с помощью нового
ленточного хомута.


4.  Подсоедините вал рулевого управления и рулевую

колонку в сборе к рулевому механизму в сборе.






5.  Установите остальные детали в порядке, обратном

снятию.


6.  Удалите воздух из гидросистемы усилителя рулевого

управления.









ST-30

РУЛЕВОЕ УПРАВЛЕНИЕ

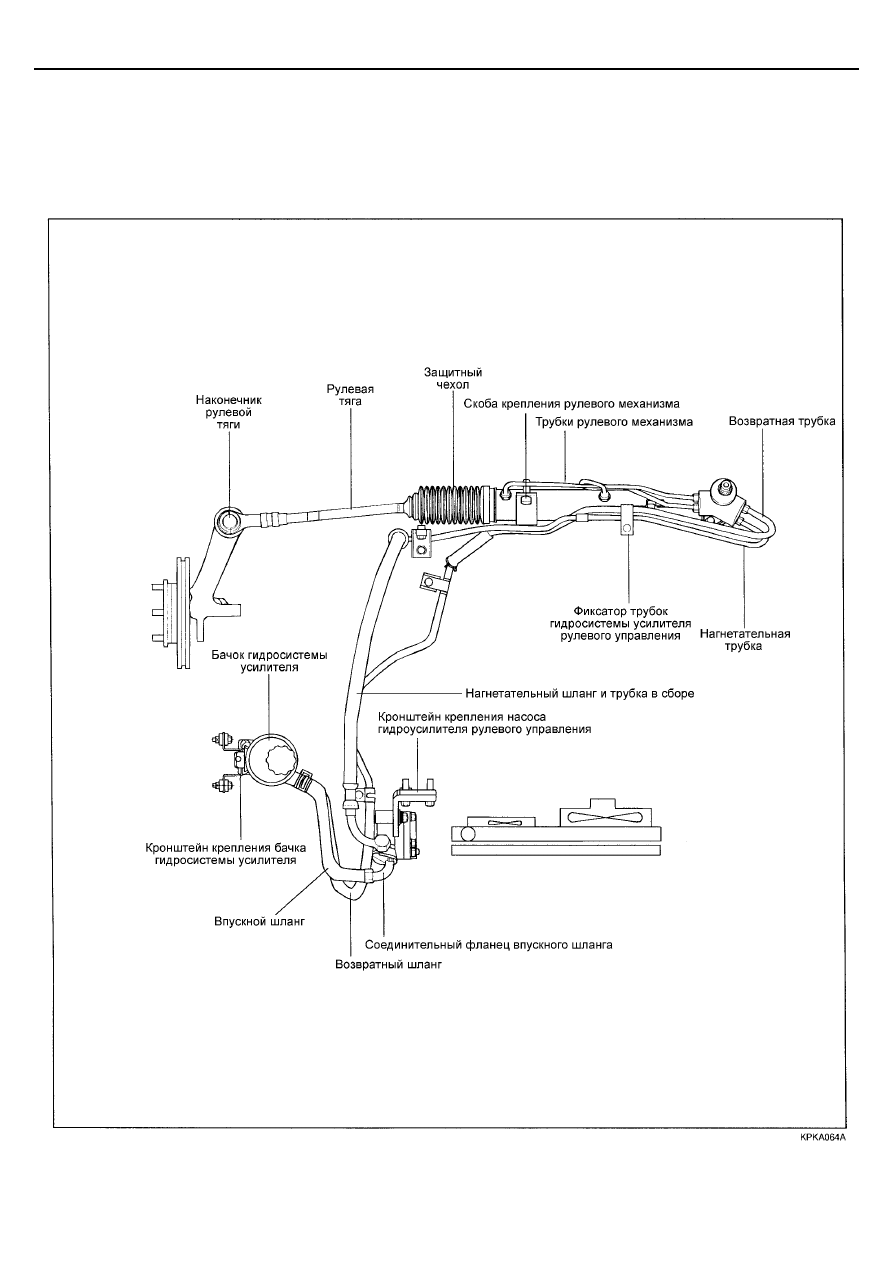

ШЛАНГИ ГИДРОСИСТЕМЫ
УСИЛИТЕЛЯ РУЛЕВОГО
УПРАВЛЕНИЯ



ДЕТАЛИ











РУЛЕВОЕ УПРАВЛЕНИЕ С УСИЛИТЕЛЕМ ST-31







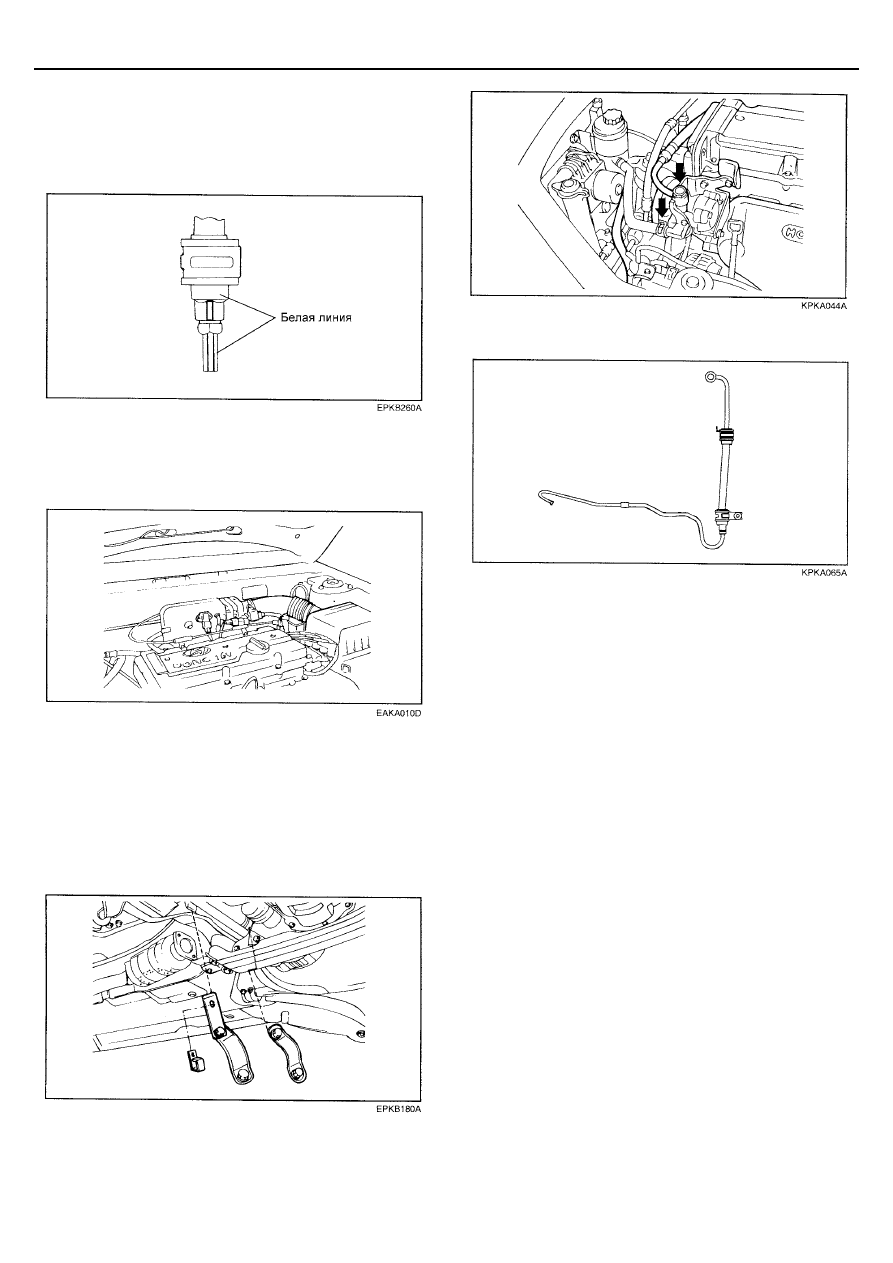

СНЯТИЕ И УСТАНОВКА


Совместите установочные метки на штуцере и на
нагнетательной трубке и шланге в сборе, зетем наденьте
нагнетательный шланг.






НАГНЕТАТЕЛЬНЫЙ ШЛАНГ И ТРУБКА


1.  Снимите впускной воздушный шланг двигателя в

сборе.






2.  Снимите фиксатор нагнетательного шланга

гидросистемы усилителя.


3.  Отсоедините нагнетательную трубку от штуцера

рулевого механизма.


4.  Поднимите автомобиль на подъемнике и снимите

фиксатор крепления возвратной и нагнетательной
трубок.






5.  Опустите автомобиль и отверните перепускной болт

(24 мм) нагнетательного шланга на насосе
гидроусилителя рулевого управления.








6.  Снимите нагнетательный шланг и трубку в сборе.





7.  Установка деталей производится в порядке, обратном

снятию.


ПРИМЕЧЕНИЕ
1.  При установке нагнетательного шланга и трубки в

сборе убедитесь, что они не перекручены и
отсутствует возможность их контакта с другими
деталями автомобиля.

2.  После завершения установки удалите воздух из

гидросистемы усилителя рулевого управления.





ST-32

РУЛЕВОЕ УПРАВЛЕНИЕ

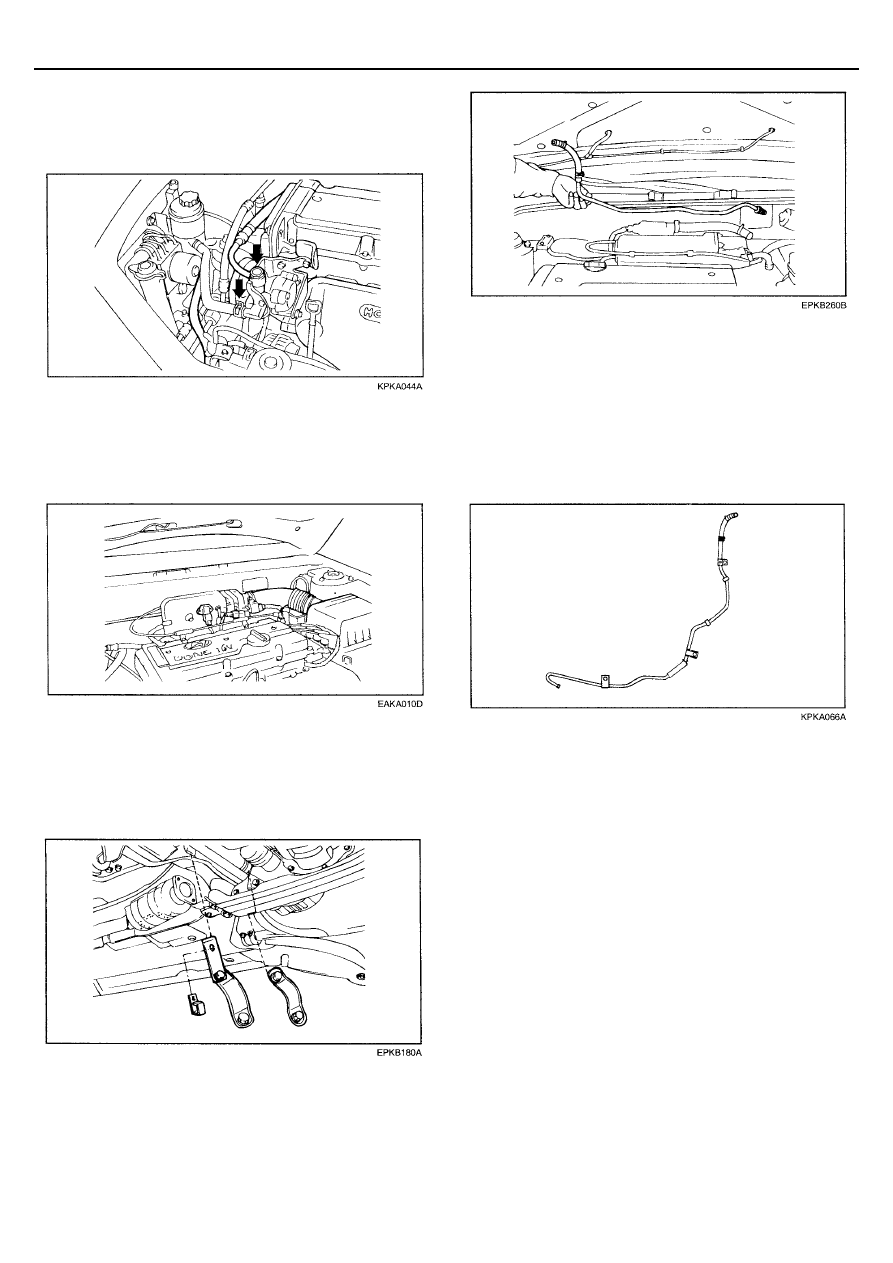

ВОЗВРАТНАЯ ТРУБКА И ШЛАНГ


1.  Снимите бачок гидросистемы усилителя рулевого

управления с его кронштейна.






2.  Снимите фиксаторы крепления возвратной трубки и

шланга.


3.  Снимите впускной воздушный шланг двигателя в

сборе.






4.  Отсоедините нагнетательную и возвратную трубки от

рулевого механизма в сборе.


5.  Поднимите автомобиль на подъемнике и снимите

фиксатор крепления возвратной и нагнетательной
трубок.






6.  Опустите автомобиль и отсоедините фиксатор

крепления возвратной трубки и шланга.








7.  Установка деталей производится в порядке, обратном

снятию.


ПРИМЕЧАНИЕ
1.  При установке нагнетательного шланга и трубки в

сборе убедитесь, что они не перекручены и
отсутствует возможность их контакта с другими
деталями автомобиля.

2.  После завершения установки удалите воздух из

гидросистемы усилителя рулевого управления.
