ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)







ПРОВЕРКА ЦЕПИ





В1351

Фронтальная подушка безопасности пассажира (PAB) – обрыв цепи (R =



бесконечности)

В1352

Фронтальная подушка безопасности пассажира (PAB) – слишком большое



сопротивление (R

>

5,44 ??

 4,31 Ом)

Код неисправности

В1353

Фронтальная подушка безопасности пассажира (PAB) – слишком маленькое



сопротивление (R

< 0,4 Ом)



ПРИНЦИП РАБОТЫ И НАЗНАЧЕНИЕ ЦЕПИ


Цепь электрического запала состоит из электронного блока
управления SRS и фронтальной подушки безопасности
пассажира (PAB). При возникновении определенных
условий Электронный блок управления SRS принимает
решение о срабатывании фронтальной подушки
безопасности пассажира (PAB).





При обнаружении обрыва цепи или в случае выхода
сопротивления за допустимые пределы записывается
соответствующий код неисправности.

Условия записи кода неисправности

Область неисправности

•

Слишком большое или слишком малое
сопротивление между выводами сигнала высокого
уровня и сигнал низкого уровня фронтальной
подушки безопасности пассажира (PAB)

•

Неисправность фронтальной подушки безопасности
пассажира (PAB)

•

Неисправность часовой пружины

•

Неисправность электронного блока управления SRS

•

Фронтальная подушка безопасности пассажира
(PAB) (электрозапал)

•

Часовая пружина

•

Электронный блок управления SRS

•

Проводка



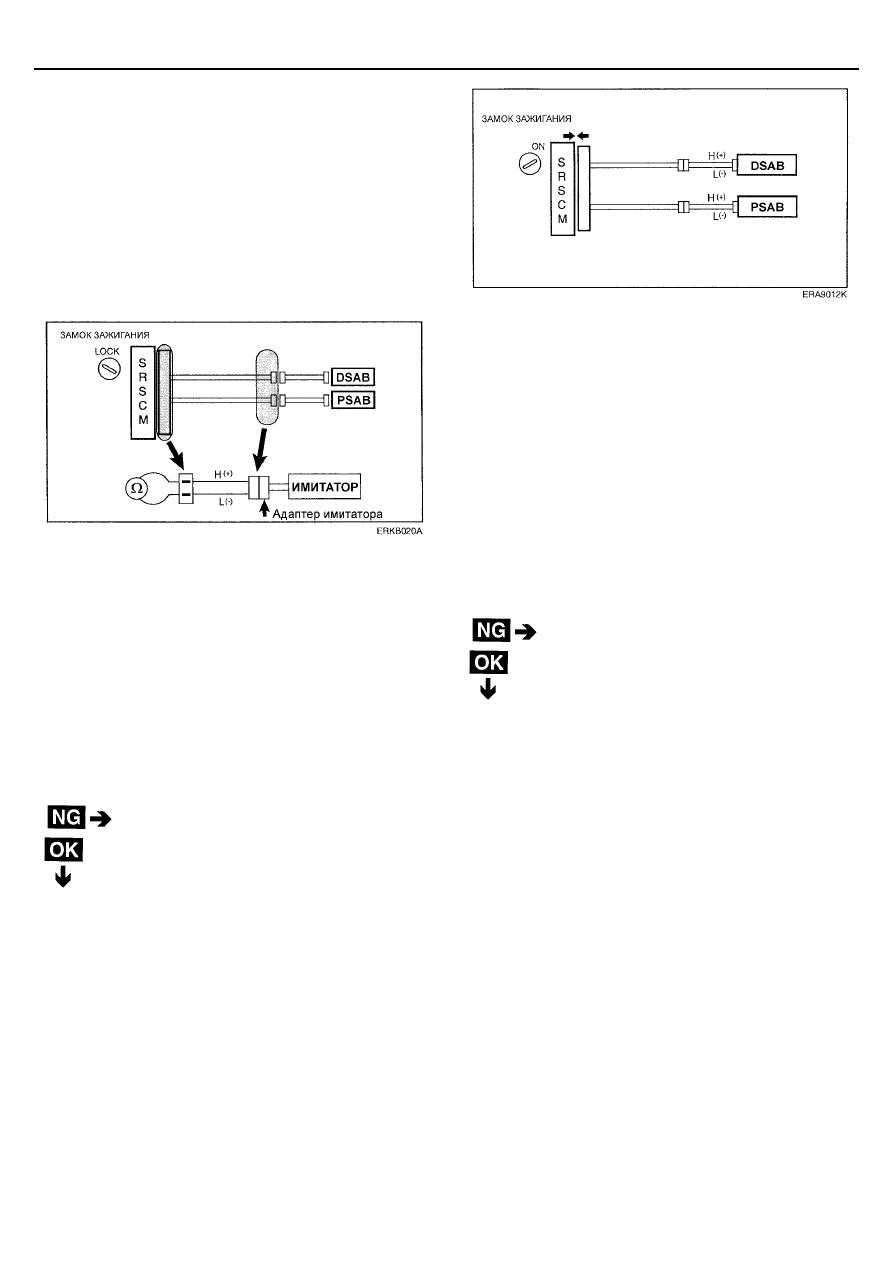

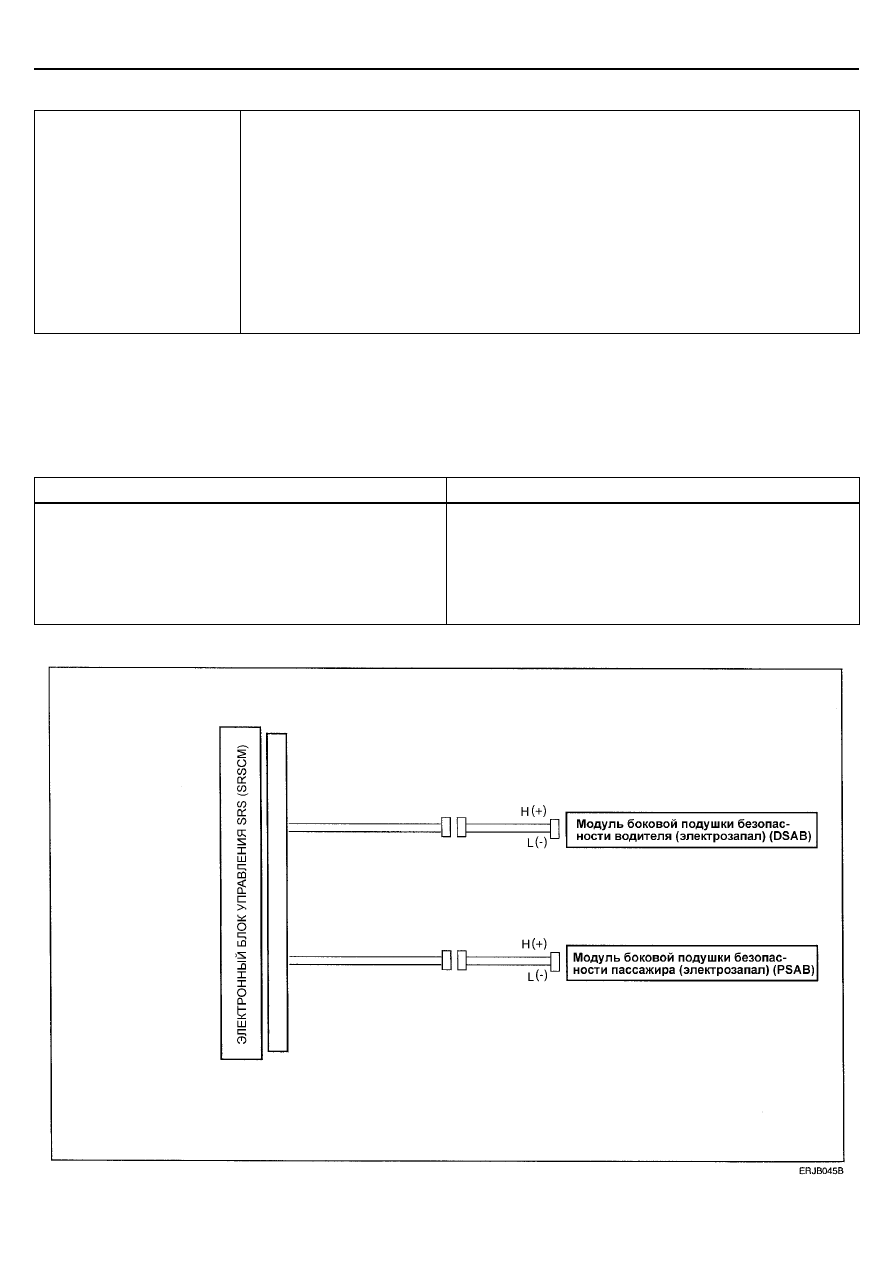

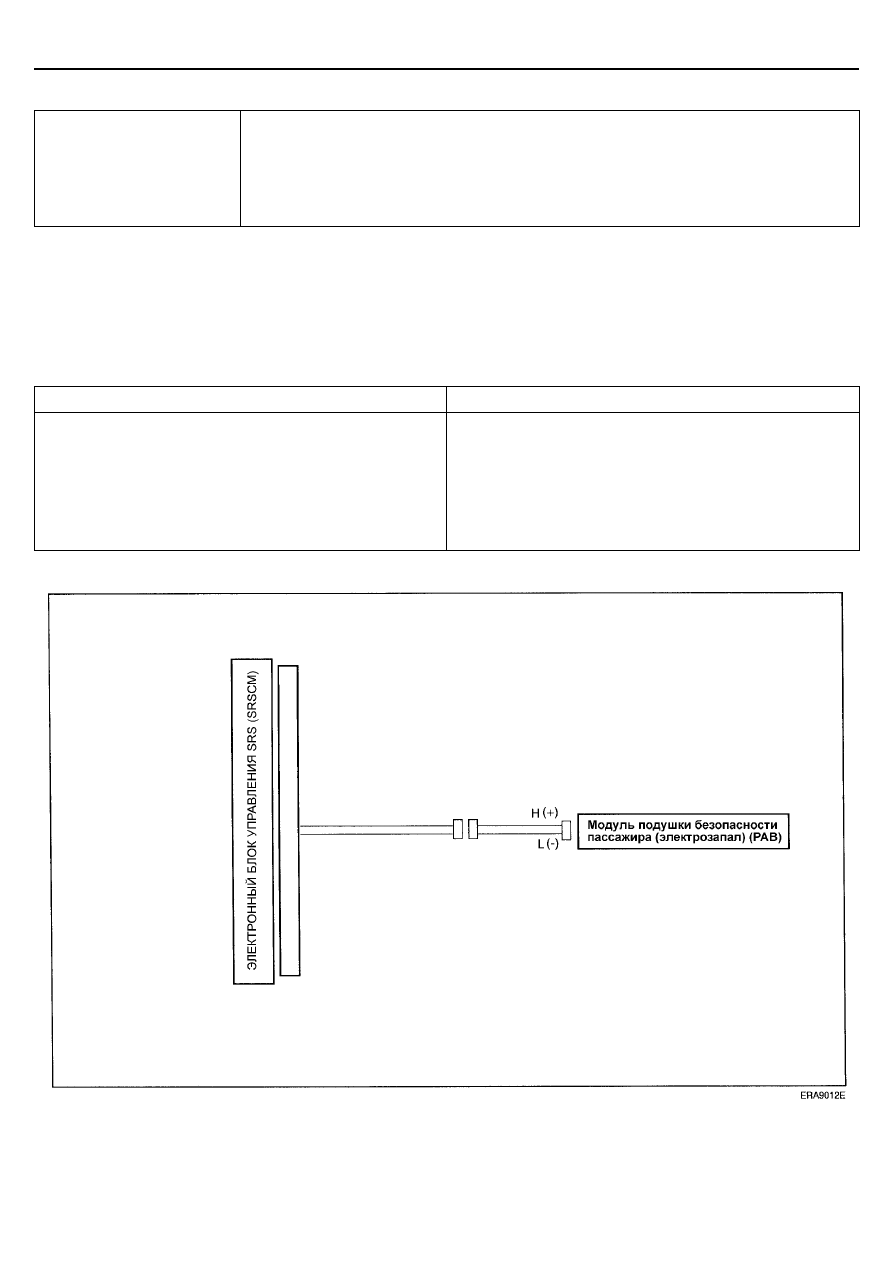

ЭЛЕКТРОСХЕМА







ПРОВЕРКА СИСТЕМЫ SRS

RT-51














[ПРОВЕРКА]

1.  Переведите ключ замка зажигания в положение

"ON" и подождите не менее 30  секунд.

2.  С помощью тестера HI-SCAN (Pro) удалите коды

неисправностей.

3.  Переведите ключ замка зажигания в положение

LOCK и подождите не менее 30  секунд.

4.  Переведите ключ замка зажигания в положение

"ON" и подождите не менее 30  секунд.

5.  С помощью тестера HI-SCAN (Pro) считайте коды

неисправностей.



Нормальное состояние : кодов неисправностей
быть не должно.



[УКАЗАНИЯ К ПОИСКУ НЕИСПРАВНОСТИ]

Могут выводиться коды неисправностей, не связанных с
данной процедурой проверки.




Замените модуль подушки безопасности
пассажира (PAB).

По результатам проверки можно заключить, что
неисправность устранена.

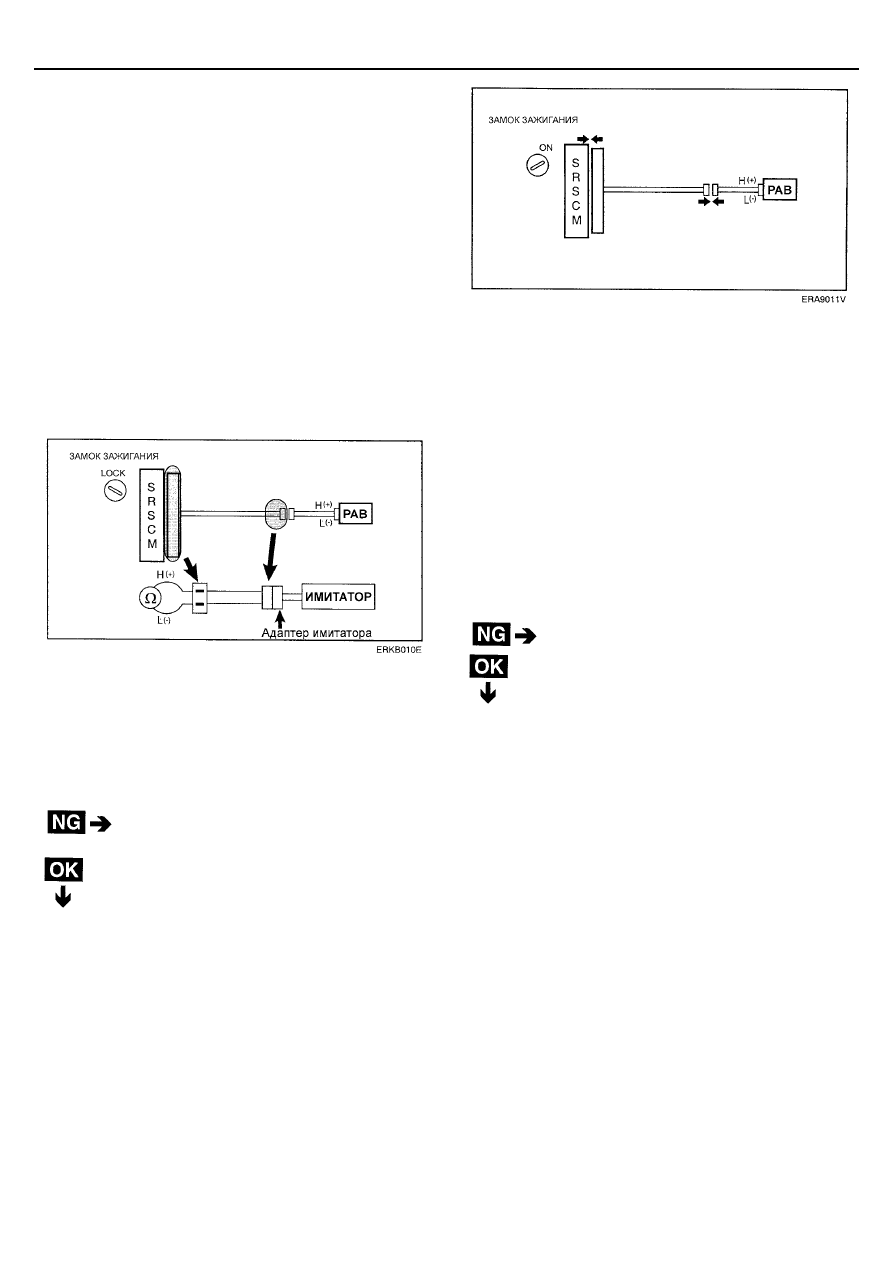

ПРОЦЕДУРА ПРОВЕРКИ


1.  Подготовка: см. пункт 1 стр. RT-33.

2.  Проверка сопротивления фронтальной подушки

безопасности пассажира (PAB).



[ПОДГОТОВКА]



Приведите в рабочее положение механизм
предотвращения подрыва подушки безопасности.
Подсоедините имитатор (0957А-38200) через
переходный жгут проводов (0957А-38400) к разъему
фронтальной подушки безопасности пассажира (PAB).


ПРИМЕЧАНИЕ
До проверки сопротивления сначала нужно установить
предохранительную закорачивающую перемычку
вместо пластиковой, которая установлена в разъеме
электронного блока управления SRS (в линии
диагностики).






[ПРОВЕРКА]



Измерьте сопротивление между выводами сигнала
высокого уровня и сигнал низкого уровня фронтальной
подушки безопасности пассажира (PAB).




Номинальное сопротивление: должно лежать в



диапазоне 1,47 – 2,83 Ом.











Отремонтируйте или замените проводку
между электронным блоком управления SRS и
фронтальной подушкой безопасности
пассажира (PAB).





3.  Проверка фронтальной подушки безопасности

пассажира (PAB).



[ПОДГОТОВКА]

1.  Переведите ключ замка зажигания в положение

LOCK.

2.  Отсоедините провод от отрицательной клеммы

аккумуляторной батареи и подождите не менее 30
секунд.

3.  Подсоедините разъем фронтальной подушки

безопасности пассажира (PAB).

4.  Подсоедините провод к отрицательной клемме

аккумуляторной батареи и подождите не менее 30
секунд.







RT-52

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)







ПРОВЕРКА ЦЕПИ

В1377

Боковая подушка безопасности водителя (DSAB) – обрыв цепи (R =



бесконечности)

В1378

Боковая подушка безопасности водителя (DSAB) – слишком большое



сопротивление (R

> 4,31 Ом)

В1379

Боковая подушка безопасности водителя (DSAB) – слишком маленькое



сопротивление (R

< 0,83 Ом)

В1382

Боковая подушка безопасности пассажира (PSAB) – слишком большое



сопротивление (R

> 4,31 Ом)

В1383

Боковая подушка безопасности пассажира (PSAB) – слишком маленькое



сопротивление (R

< 0,83 Ом)

Код неисправности

В1386

Боковая подушка безопасности пассажира (PSAB) – обрыв цепи (R =



бесконечности)



ПРИНЦИП РАБОТЫ И НАЗНАЧЕНИЕ ЦЕПИ


Цепь электрического запала состоит из электронного блока
управления SRS и боковой подушки безопасности (SAB).
При возникновении определенных условий Электронный
блок управления SRS принимает решение о срабатывании
боковой подушки безопасности (SAB).





При обнаружении обрыва цепи или в случае выхода
сопротивления за допустимые пределы записывается
соответствующий код неисправности.

Условия записи кода неисправности

Область неисправности

•

Слишком большое или слишком малое
сопротивление между выводами сигнала высокого
уровня и сигнал низкого уровня боковой подушки
безопасности (SAB)

•

Неисправность боковой подушки безопасности
(SAB)

•

Неисправность электронного блока управления SRS

•

Боковая подушка безопасности (электрозапал)
(SAB)




•

Электронный блок управления SRS


•

Проводка



ЭЛЕКТРОСХЕМА





ПРОВЕРКА СИСТЕМЫ SRS

RT-53














[ПРОВЕРКА]

1.  Переведите ключ замка зажигания в положение

"ON" и подождите не менее 30  секунд.

2.  С помощью тестера HI-SCAN (Pro) удалите коды

неисправностей.

3.  Переведите ключ замка зажигания в положение

LOCK и подождите не менее 30  секунд.

4.  Переведите ключ замка зажигания в положение

"ON" и подождите не менее 30  секунд.

5.  С помощью тестера HI-SCAN (Pro) считайте коды

неисправностей.



Нормальное состояние : кодов неисправностей
быть не должно.



[УКАЗАНИЯ К ПОИСКУ НЕИСПРАВНОСТИ]

Могут выводиться коды неисправностей, не связанных с
данной процедурой проверки.




Замените модуль боковой подушки
безопасности (SAB).

По результатам проверки можно заключить, что
неисправность устранена.

ПРОЦЕДУРА ПРОВЕРКИ


1.  Подготовка: см. пункт 1 стр. RT-33.

2.  Проверка сопротивления боковой подушки

безопасности (SAB).



[ПОДГОТОВКА]



Приведите в рабочее положение механизм
предотвращения подрыва подушки безопасности.
Подсоедините имитатор (0957А-38200) через
переходный жгут проводов (0957А-38400) к разъему
боковой подушки безопасности (SAB).






ПРИМЕЧАНИЕ
До проверки сопротивления сначала нужно установить
предохранительную закорачивающую перемычку
вместо пластиковой, которая установлена в разъеме
электронного блока управления SRS (в линии
диагностики).


[ПРОВЕРКА]



Измерьте сопротивление между выводами сигнала
высокого уровня и сигнал низкого уровня боковой
подушки безопасности (SAB).




Номинальное сопротивление: должно лежать в



диапазоне 1,47 – 2,83 Ом.







Отремонтируйте или замените проводку
между электронным блоком управления SRS и
боковой подушкой безопасности (SAB).





3. Проверка боковой подушки безопасности (SAB).


[ПОДГОТОВКА]

1.  Переведите ключ замка зажигания в положение

LOCK.

2.  Отсоедините провод от отрицательной клеммы

аккумуляторной батареи и подождите не менее 30
секунд.

3.  Подсоедините разъем боковой подушки

безопасности (SAB).

4.  Подсоедините провод к отрицательной клемме

аккумуляторной батареи и подождите не менее 30
секунд.
