СИСТЕМА ЗАРЯДКИ

ЕЕ-17







3.   Установите частоту вращения коленчатого вала

двигателя равную 2500 об/мин. Считайте показания
вольтметра, когда ток отдачи генератора составляет
10А или менее.



АНАЛИЗ РЕЗУЛЬТАТОВ

1.   Если показания вольтметра соответствуют

номинальным значениям регулируемого напряжения,
приведенным в таблице, то регулятор напряжения
исправен. Если же показания вольтметра не
соответствуют диапазону номинальных значений, то
неисправен либо регулятор напряжения, либо
генератор.



ТАБЛИЦА НОМИНАЛЬНЫХ ЗНАЧЕНИЙ
РЕГУЛИРУЕМОГО НАПРЯЖЕНИЯ





Регулируемое напряжение (В)

Температура
воздуха около
регулятора
напряжения

°С

Генератор

75 А



Генератор

90 А



–20

14,2 – 15,4

14,3 – 15,2

20

13,9 – 14,9

14,1 – 14,7

60

13,4 – 14,6

13,5 – 14,4

80

13,1 – 14,5

13,3 – 14,3





2

.  После

завершения

проверки постепенно

снизьте

обороты коленчатого вала двигателя до оборотов
холостого хода, затем выключите зажигание.



3.  Отсоедините провод от отрицательной (-) клеммы

аккумуляторной батареи.



4.   Отсоедините амперметр, вольтметр и контрольный

тахометр.



5.   Подсоедините штатный провод к выводу "В"

генератора.



6.   Подсоедините провод к отрицательной (-) клемме

аккумуляторной батареи.









ЕЕ-18

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

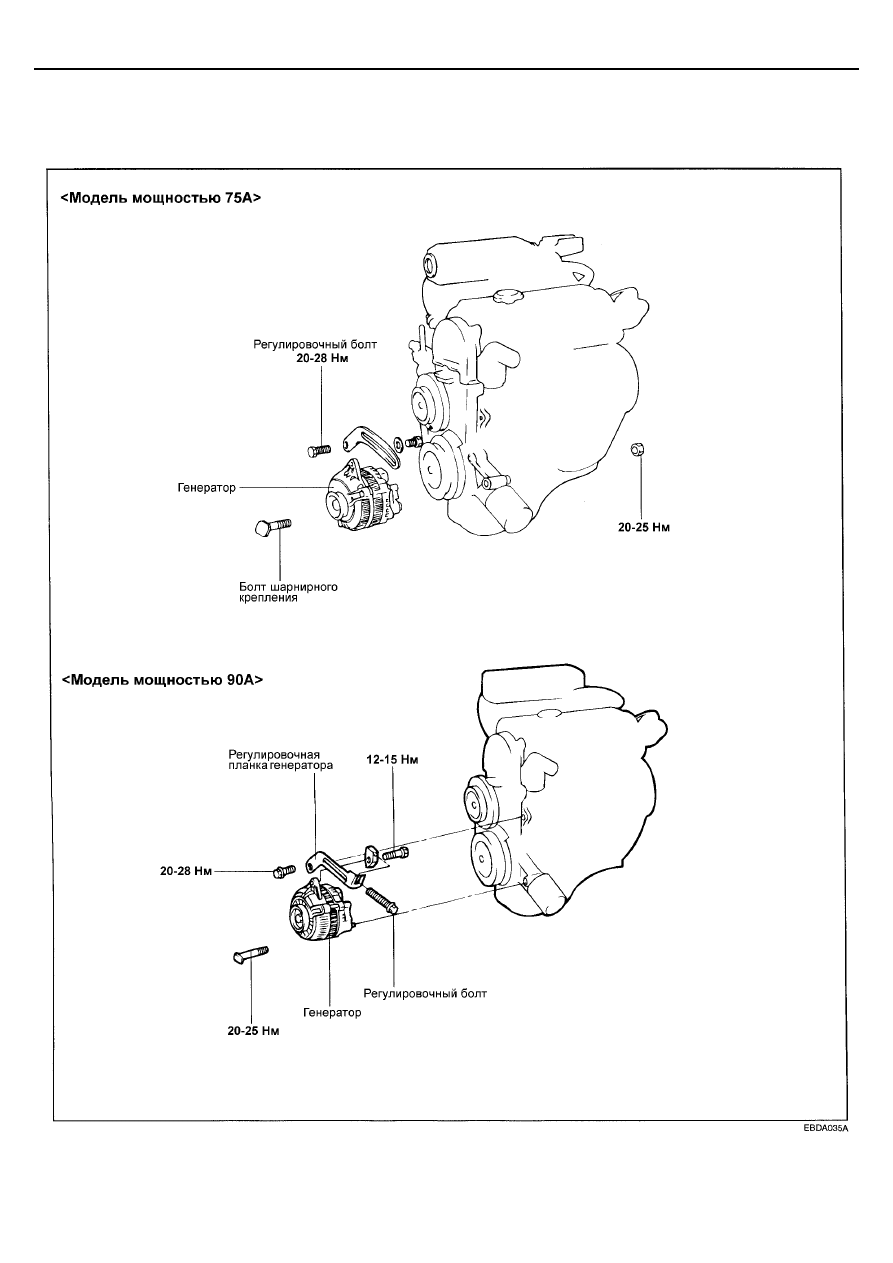

ГЕНЕРАТОР

КОМПОНЕНТЫ











СИСТЕМА ЗАРЯДКИ

ЕЕ-19

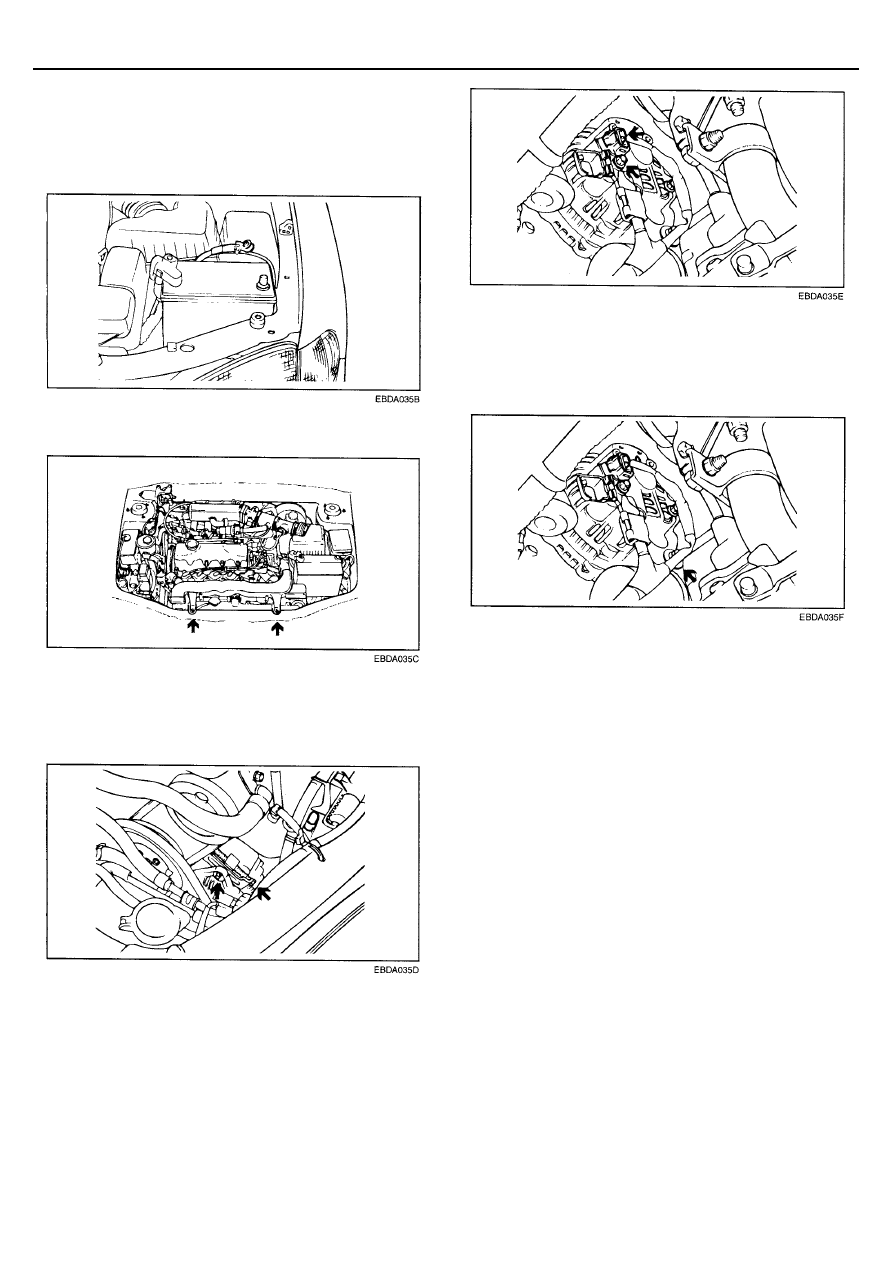

СНЯТИЕ

1.  Отсоедините провод от отрицательной (-) клеммы

аккумуляторной батареи. Отсоедините разъем
вентилятора радиатора и разъем вентилятора
конденсора кондиционера.




2.  Отверните болты крепления опор радиатора.




3.  Ослабьте регулировочный болт на регулировочной

планке генератора и снимите стопорный болт.




Затем поднимите автомобиль.




4.  Отсоедините разъем генератора и отсоедините провод

от вывода "В" генератора.








5.   Снимите ремень привода генератора. Отверните гайку

и болт шарнирного крепления генератора.




Затем приподнимите радиатор и снимите генератор в
сборе.









ЕЕ-20

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

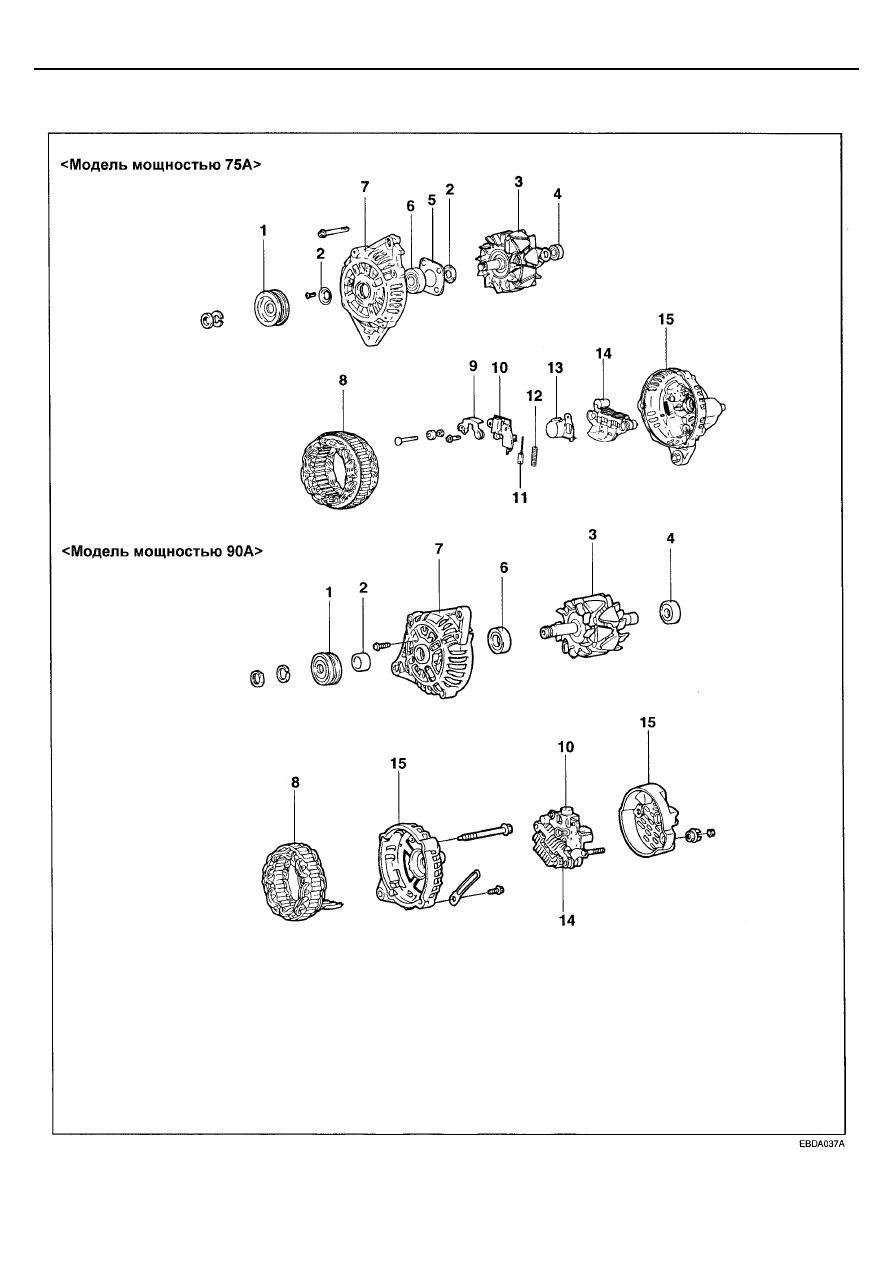

КОМПОНЕНТЫ









1.   Шкив
2.   Уплотнительное кольцо
3.   Ротор в сборе
4.   Задний подшипник
5.   Держатель подшипника
6.   Передний кронштейн генератора
7.   Передняя крышка
8.   Статор



9.   Планка
10. Регулятор напряжения и щеткодержатель
11. Щетка
12. Пружина щетки
13. Пылезащитное кольцо
14. Выпрямительный блок
15. Задний кронштейн генератора
