Hyundai Elantra (2000+). Руководство - часть 20

CH-12

СЦЕПЛЕНИЕ







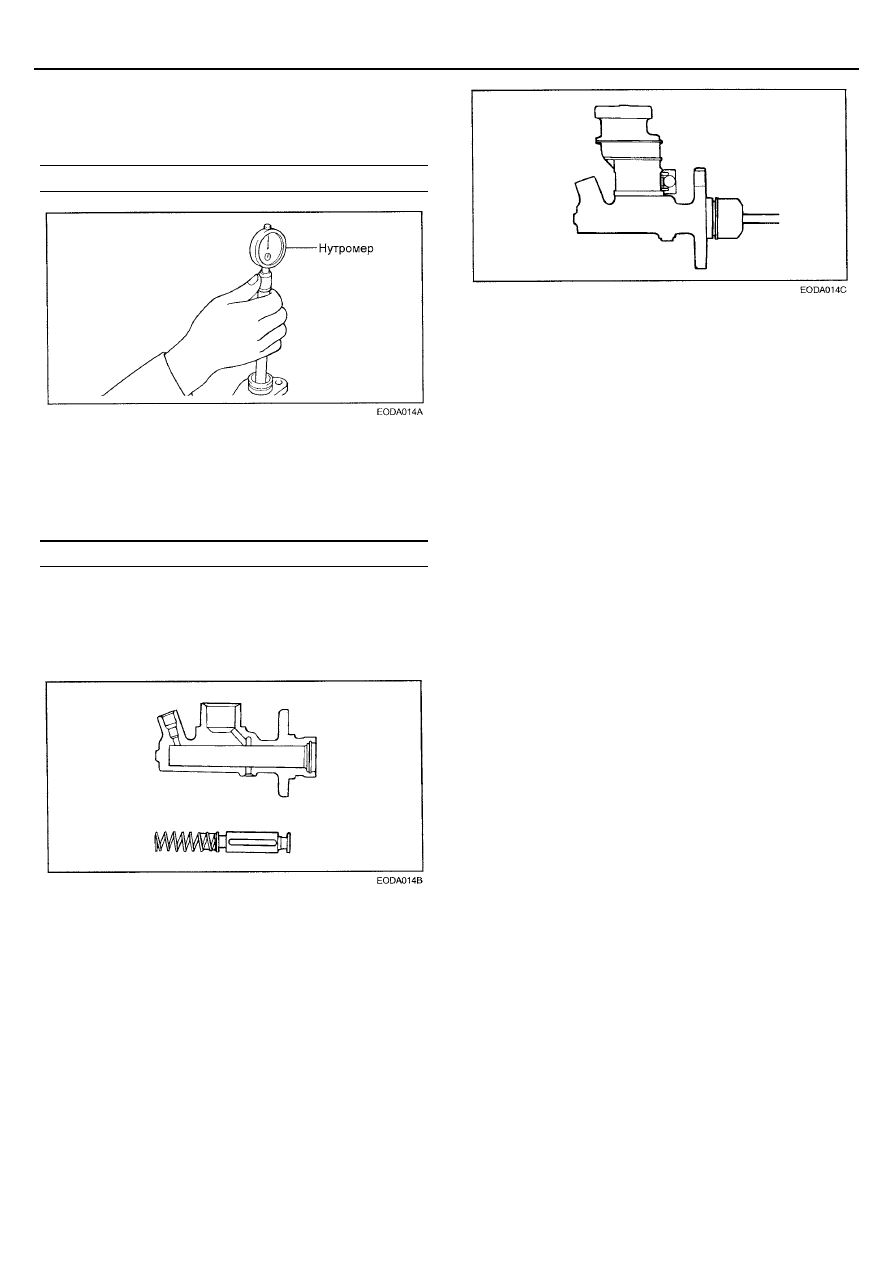

6.   Если зазор между поршнем и корпусом главного

цилиндра гидропривода сцепления превышает
предельно допустимое значение, то замените главный
цилиндр и/или поршень в сборе.


Предельно допустимое значение : 0,15 мм







СБОРКА


1.   Нанесите указанную жидкость на внутреннюю

поверхность корпуса главного цилиндра гидропривода
сцепления и на наружную поверхность поршня в сборе.


Рабочая жидкость : тормозная жидкость DOT-3

2.   Установите поршень в сборе.

3.   Установите стопорное кольцо поршня.

4.   Установите толкатель в сборе.





5.   Установите бачок, хомут крепления бачка и крышку

бачка.













СЦЕПЛЕНИЕ

CH-13

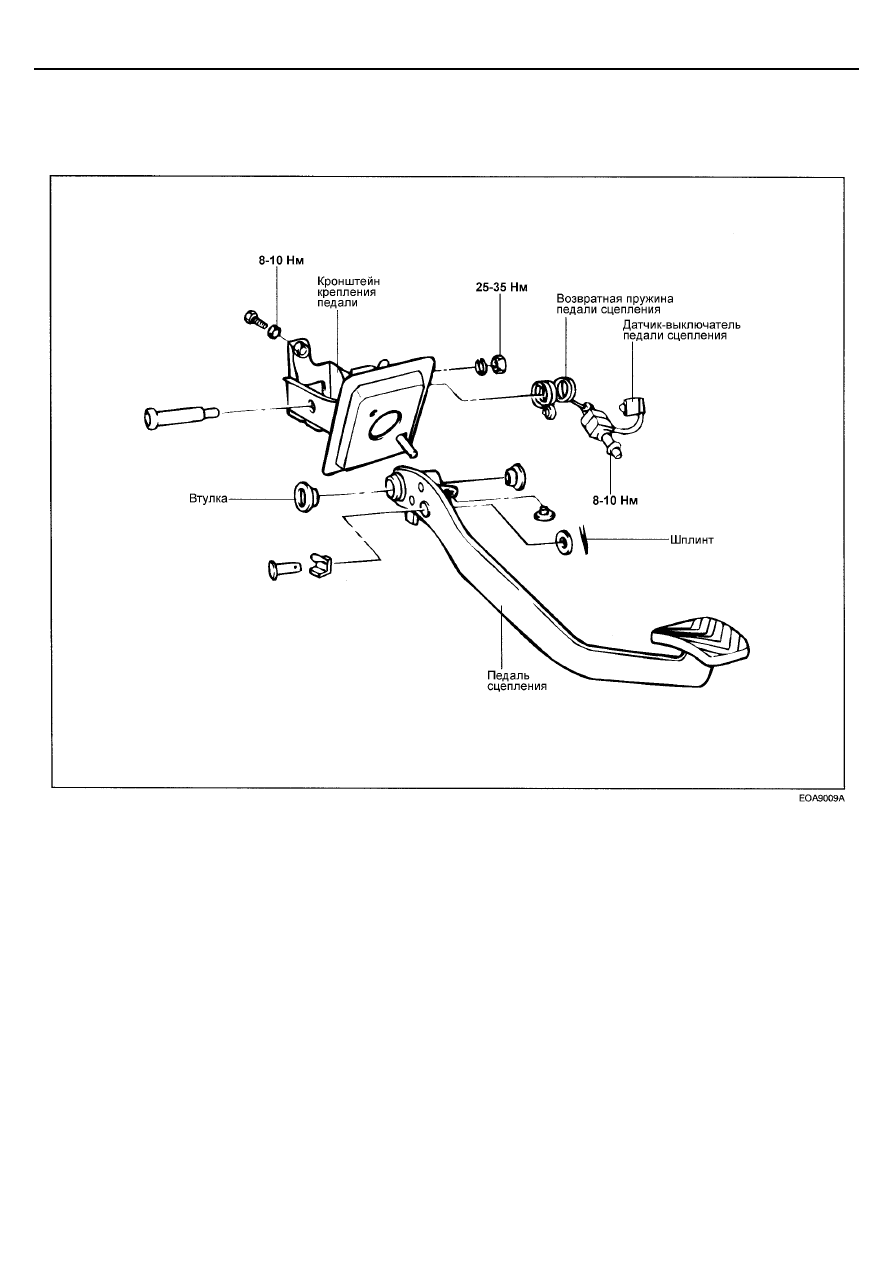

ПЕДАЛЬ СЦЕПЛЕНИЯ



ДЕТАЛИ












СНЯТИЕ


1.   Снимите шплинт, шайбу и штифт (с отверстием под

шплинт).


2.   Отверните болт крепления педали сцепления.









CH-14

СЦЕПЛЕНИЕ







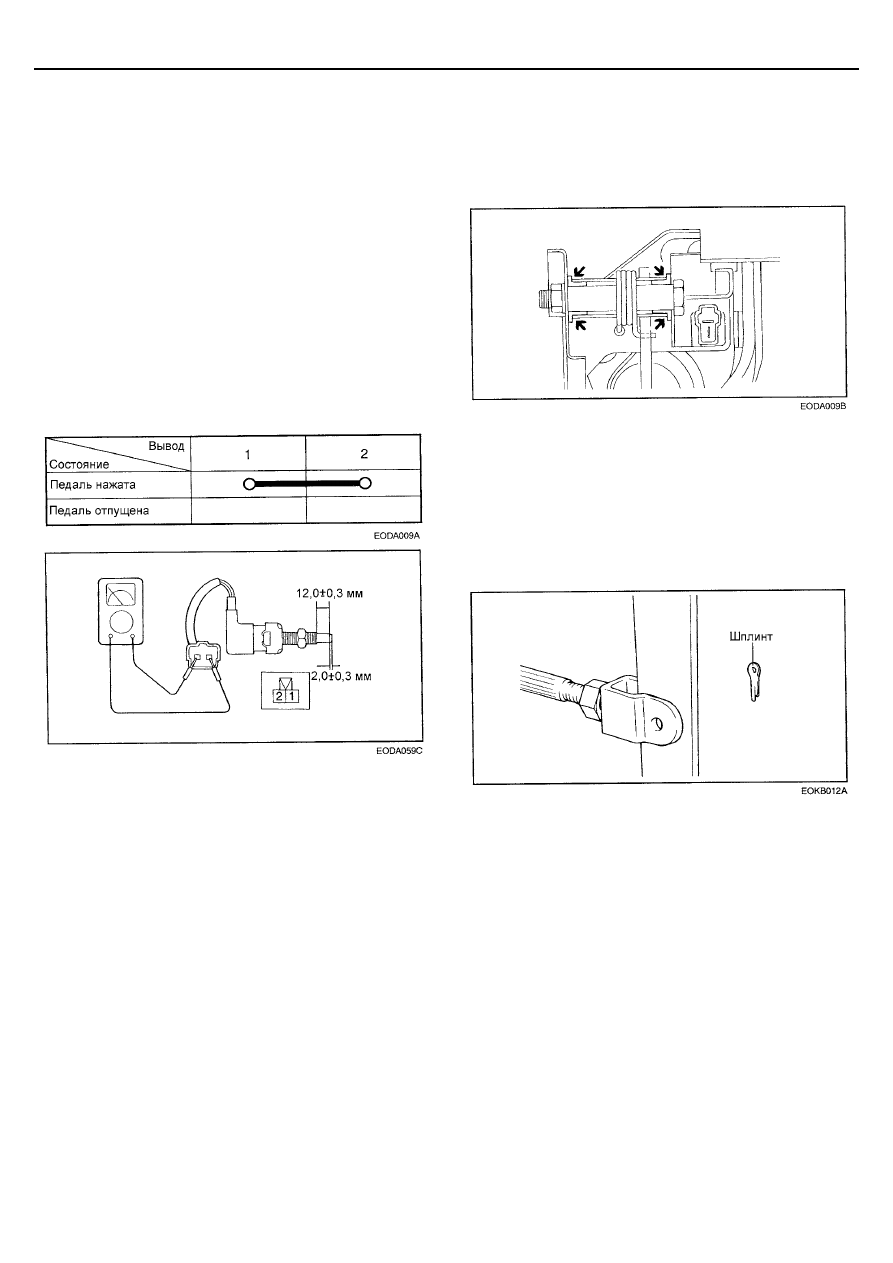

ПРОВЕРКА


1.   Проверьте втулки и ось педали сцепления на

отсутствие износа.


2.   Проверьте педаль сцепления на отсутствие

деформации (изгиб и скручивание).


3.   Проверьте возвратную пружину на отсутствие

повреждений и деформации.


4.   Проверьте накладку педали сцепления на отсутствие

повреждений и износа.



ПРОВЕРКА ДАТЧИКА-ВЫКЛЮЧАТЕЛЯ
ПЕДАЛИ СЦЕПЛЕНИЯ (СИСТЕМА
БЛОКИРОВКИ ЗАМКА ЗАЖИГАНИЯ)


Проверьте состояние цепи между выводами в соответствии
с таблицей.









УСТАНОВКА


1.   Установка производится в порядке, обратном снятию.

2.   Нанесите универсальную консистентную смазку на

втулки педали сцепления.






3.   Нанесите универсальную консистентную смазку на

штифт (с отверстием под шплинт) и шайбу в
соединении педали сцепления.


4.   Подсоедините толкатель главного цилиндра

гидропривода сцепления к педали сцепления.


5.   Отрегулируйте люфт в соединении штифта педали

сцепления.










СЦЕПЛЕНИЕ

CH-15

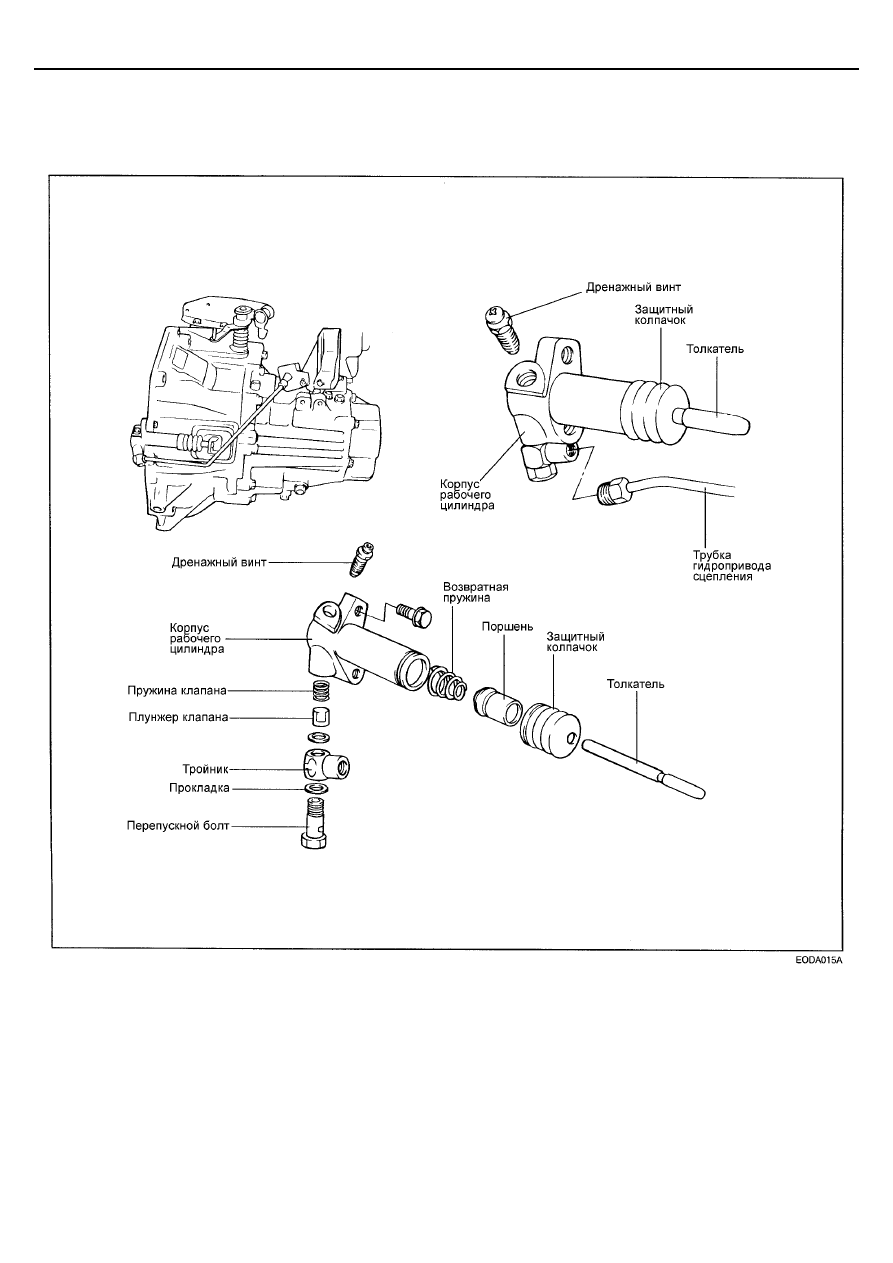

РАБОЧИЙ ЦИЛИНДР ГИДРОПРИВОДА СЦЕПЛЕНИЯ



ДЕТАЛИ












СНЯТИЕ


1.   Отсоедините трубку гидропривода сцепления.

2.   Отверните болт крепления рабочего цилиндра

гидропривода сцепления.






ПРОВЕРКА


1.   Проверьте рабочий цилиндр гидропривода сцепления

на отсутствие утечек жидкости.


2.   Проверьте защитный колпачок рабочего цилиндра на

отсутствие повреждений.
