7-83

Т

ехн

и

че

ск

о

е

 о

б

сл

ужи
ва

н

и

е

7

Наименование

предохранителя

Символ

Номинал

предохранителя

Защищаемая цепь

МОДУЛЬ 1

MODULE

1

7,5A

Электромагнит ключа, модуль двери водителя/пассажира

ВЕРХНИЙ ЛЮК 1

1

20A

Электродвигатель панорамного люка

КОНДИЦИОНЕР

7,5A

Модуль управления кондиционером, распределительный блок моторного
отсека (реле 3 - реле вентилятора)

2

МОДУЛЬ

10A

AMP, переключатель наружного зеркала с электроприводом, электронные
часы, аудиосистема, аудиовизуальное головное устройство с навигацией,
модуль управления эл. ключами, лампа потолочной консоли, BCM,
распределительная коробка моторного отсека (реле 5 - реле розетки
питания)

ИНДИКАТОР

ПОДУШКИ

БЕЗОПАСНОСТИ

7,5A

Комбинация приборов

6

МОДУЛЬ

10A

Многофункциональный диагностический разъем, модуль управления
кондиционером, аудиовизуальное головное устройство с навигацией,
электрохромное зеркало, модуль переднего сиденья с вентиляцией, модуль
обогревателя переднего сиденья, модуль обогревателя заднего сиденья,
модуль IMS водителя, индикатор рычага селектора АКПП, модуль
автоматического корректора угла наклона фар, привод корректора угла
наклона левой/правой фары

УСИЛ.

25A

УСИЛ. (JBL/MOBIS)

ОБОГР. РУЛ. КОЛ.

15A

BCM

Блок предохранителей со стороны водителя

7-84

Техническое обслуживание

Наименование

предохранителя

Символ

Номинал

предохранителя

Защищаемая цепь

5

МОДУЛЬ

10A

Переключатель передней консоли, радар контроля «слепых» зон, крышка
люка топливного бака и переключатель крышки багажника, передний датчик
помощи при парковке, задний датчик помощи при парковке,

ЗАЖ.1

25A

Блок PCB (предохранитель - F1/F2/F7/F8)

Задний

противотуманный

фонарь

10A

Блок реле ICM (реле задних противотуманных фонарей)

ОМЫВАТЕЛЬ

15A

Многофункциональный переключатель (переключатель низкой скорости
стеклоочистителя и омыватель)

РОЗЕТКА ПИТАНИЯ

20A

Прикуриватель

ПОДУШКА

БЕЗОПАСНОСТИ

15A

Модуль управления SRS

ПУСК

7,5A

[Без электронного ключа и иммобилайзера]
Блок реле ICM (реле охранной сигнализации)
[с эл. ключом и иммобилайзером - АКПП],
переключатель диапазонов трансмиссии, PCM (G4KJ/G4KH)
[с эл. ключом и иммобилайзером - МКПП],
замок зажигания и муфта

Блок предохранителей со стороны водителя

7-85

Т

ехн

и

че

ск

о

е

 о

б

сл

ужи
ва

н

и

е

7

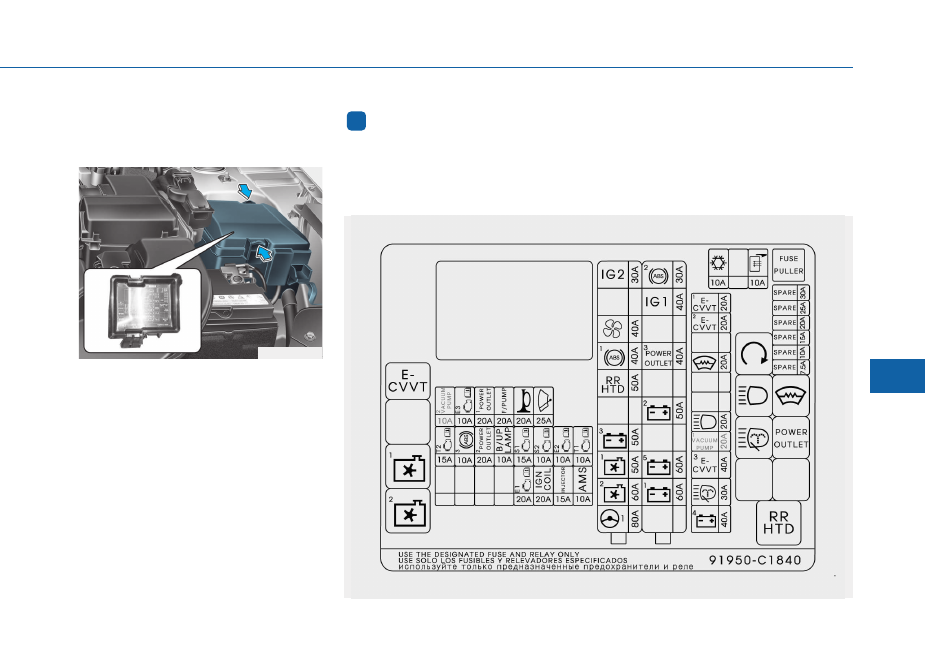

Панель плавких
предохранителей в отсеке
двигателя

С внутренней стороны крышки

блока реле и предохранителей

находится этикетка с указанием

названий предохранителей и их

номинала.

Информация

Приведенные в этом руководстве описания блока предохранителей
применимы не ко всем транспортным средствам (в зависимости от
вариантного исполнения). Все данные актуальны на момент публикации.
При проверке блока предохранителей следует использовать этикетку блока
предохранителей для данного транспортного средства.

i

OLF074028

OLF074057L

7-86

Техническое обслуживание

Основной блок предохранителей моторного отсека

Наименование

предохранителя

Символ

Номинал

предохранителя

Защищаемая цепь

ЗАЖ.2

30A

[Без электронного ключа] Реле 8 (пусковое реле), переключатель зажигания,
[с электронным ключом] Реле 8 (пусковое реле), блок PCB (реле ЗАЖ.2)

ЭЛЕКТРОДВИГАТЕЛЬ

40A

Реле 3 (реле вентилятора)

ABS 1

40A

ЭБУ АБС, ЭБУ ESP

ЗАДНИЙ

ОБОГРЕВАТЕЛЬ

50A

Реле 1 (реле заднего обогревателя)

B+ 3

50A

Распределительная коробка Smart (IPS2 (4 КАН.), IPS3 (4 КАН.),
предохранитель - F28/F29)

ВЕНТИЛЯТОР

ОХЛАЖДЕНИЯ 1

50A

[Без G4KE / Ближний Восток] Реле 11 (реле вентилятора охлаждения), реле
12 (реле вентилятора охлаждения)

ВЕНТИЛЯТОР

ОХЛАЖДЕНИЯ 2

60A

[С G4KE / Ближний Восток] Реле 11 (реле вентилятора охлаждения), реле 12
(реле вентилятора охлаждения)

MDPS 1

80A

Блок MDPS

АБС 2

30A

Блок управления АБС, блок управления ESP, многофункциональный
диагностический разъем

ЗАЖ.1

40A

[С электронным ключом] – переключатель зажигания, [С электронным
ключом] – блок PCB (реле ЗАЖ1/ACC)

РОЗЕТКА ПИТАНИЯ

3

40A

Реле 5 (реле розетки питания)

B+ 2

50A

Распределительная коробка Smart (IPS1 (4 КАН.), IPS4 (4 КАН.), IPS5 (4
КАН.), предохранитель - F36/F42)

B+ 5

60A

Блок PCB (реле управления двигателем, предохранитель -
F4/F5/F6/F13/F14/F22)
