Описание панели плавких

предохранителей и реле

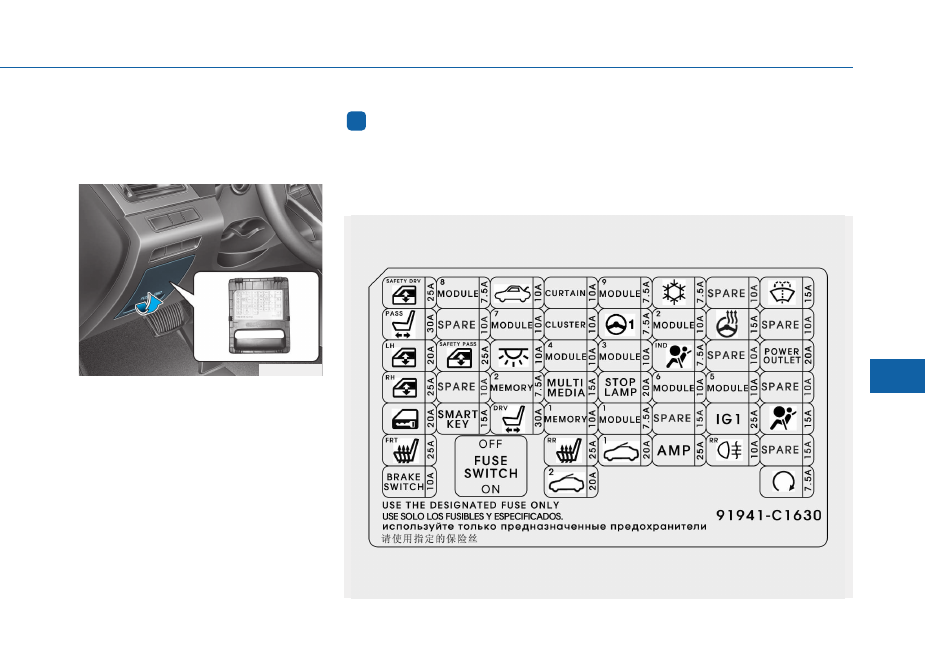

Блок предохранителей со
стороны водителя

Под крышкой панели плавких

предохранителей и реле находится

табличка с наименованиями

предохранителей/реле и

величинами их номинальных токов.

Информация

Отдельные пункты описания панели предохранителей могут быть
неприменимы к вашему автомобилю.
Описание является полным на момент издания. При проверке панели
предохранителей своего автомобиля используйте табличку, расположенную
на его корпусе.

i

OLF074027

OLF074058L

7-80

Техническое обслуживание

Блок предохранителей со стороны водителя

Наименование

предохранителя

Символ

Номинал

предохранителя

Защищаемая цепь

ЛЕВЫЙ

ЭЛЕКТРОСТЕКЛОПО

ДЪЕМНИК С

ЗАЩИТОЙ ОТ

ЗАЩЕМЛЕНИЯ

25A

Модуль электростеклоподъемника двери водителя с защитой от защемления

СИДЕНЬЕ

ПАССАЖИРА С

ЭЛЕКТРОПРИВОДОМ

30A

Ручной регулятор сиденья пассажира

ЛЕВЫЙ

ЭЛЕКТРОСТЕКЛОПО

ДЪЕМНИК

20A

Главный переключатель электростеклоподъемника, модуль
электростеклоподъемника задней левой двери

ПРАВЫЙ

ЭЛЕКТРОСТЕКЛОПО

ДЪЕМНИК

25A

Главный переключатель электростеклоподъемника, модуль
электростеклоподъемника задней правой двери, переключатель
электростеклоподъемника со стороны пассажира

ДВЕРНОЙ ЗАМОК

20A

Реле блокировки дверей, реле разблокировки дверей

ОБОГРЕВАТЕЛЬ

ПЕРЕДНИХ

СИДЕНИЙ

25A

Модуль переднего сиденья с вентиляцией, модуль обогревателя переднего
сиденья

ПЕРЕКЛЮЧАТЕЛЬ

ТОРМОЗА

10A

Переключатель стоп-сигнала, модуль иммобилайзера, модуль управления
электронными ключами

МОДУЛЬ 8

7,5A

BCM, модуль управления электронными ключами

7-81

Т

ехн

и

че

ск

о

е

 о

б

сл

ужи
ва

н

и

е

7

Наименование

предохранителя

Символ

Номинал

предохранителя

Защищаемая цепь

ПРАВЫЙ

ЭЛЕКТРОСТЕКЛОПОД

ЪЕМНИК С ЗАЩИТОЙ

ОТ ЗАЩЕМЛЕНИЯ

25A

Модуль электростеклоподъемника пассажира с защитой от защемления

ЭЛ. КЛЮЧ

15A

Модуль управления электронными ключами

БАГАЖНИК

10A

Реле крышки багажника, крышка люка топливного бака и переключатель
крышки багажника

МОДУЛЬ 7

10A

Электронные часы, модуль двери водителя/пассажира

ПЛАФОН

ВНУТРЕННЕГО

ОСВЕЩЕНИЯ

10A

Лампа перчаточного ящика, ключ зажигания Ill. и датчик открытия двери,
правый/левый переключатель лампы в переднем солнцезащитном козырьке,
лампа потолочной консоли, лампа освещения салона, задняя левая/плавая
лампа индивидуальной подсветки, лампа крышки багажника, кнопка
разблокировки эл. ключа на ручке двери со стороны водителя/пассажира,
лампа двери водителя/пассажира

ПАМЯТЬ 2

7,5A

Датчик UIP

СИДЕНЬЕ ВОДИТЕЛЯ

С ЭЛЕКТРОПРИВОДОМ

30A

Ручной переключатель сиденья водителя, модуль IMS водителя

ШТОРКА

БЕЗОПАСНОСТИ

10A

Модуль задней шторки

Блок предохранителей со стороны водителя

7-82

Техническое обслуживание

Наименование

предохранителя

Символ

Номинал

предохранителя

Защищаемая цепь

CLUSTER

КОМБИНАЦИЯ

ПРИБОРОВ

10A

Комбинация приборов

МОДУЛЬ 4

10A

Модуль иммобилайзера, модуль управления эл. ключами

МУЛЬТИМЕДИА

15A

Аудиосистема, аудиовизуальное головное устройство с навигацией

ПАМЯТЬ 1

10A

Модуль двери водителя/пассажира, комбинация приборов, электронные часы,
модуль IMS водителя, датчик дождя, датчик автоматического включения освещения
датчик и фотоэлемент, блок реле ICM (реле складывания/раскладывания наружного
зеркала), блок управления кондиционером, модуль задней шторки, разъем
передачи данных, BCM

ОБОГРЕВАТЕЛЬ ЗП

СИДЕНЬЯ

25A

Блок обогревателя сиденья пассажира

ВЕРХНИЙ ЛЮК 2

20A

Электродвигатель панорамного люка

МОДУЛЬ 9

7,5A

Модуль переднего сиденья с вентиляцией, модуль обогревателя переднего
сиденья, модуль обогревателя заднего сиденья, модуль задней шторки

MDPS

1

7,5A

Блок MDPS

МОДУЛЬ 3

10A

BCM, переключатель спортивного режима, переключатель стоп-сигнала

СТОП-СИГНАЛ

20A

Электронный модуль стоп-сигнала

Блок предохранителей со стороны водителя
