7 99

Техническое обслуживание

Передние противотуманные
фары

Выполните шаги 1~6, описанные на
предыдущей странице.

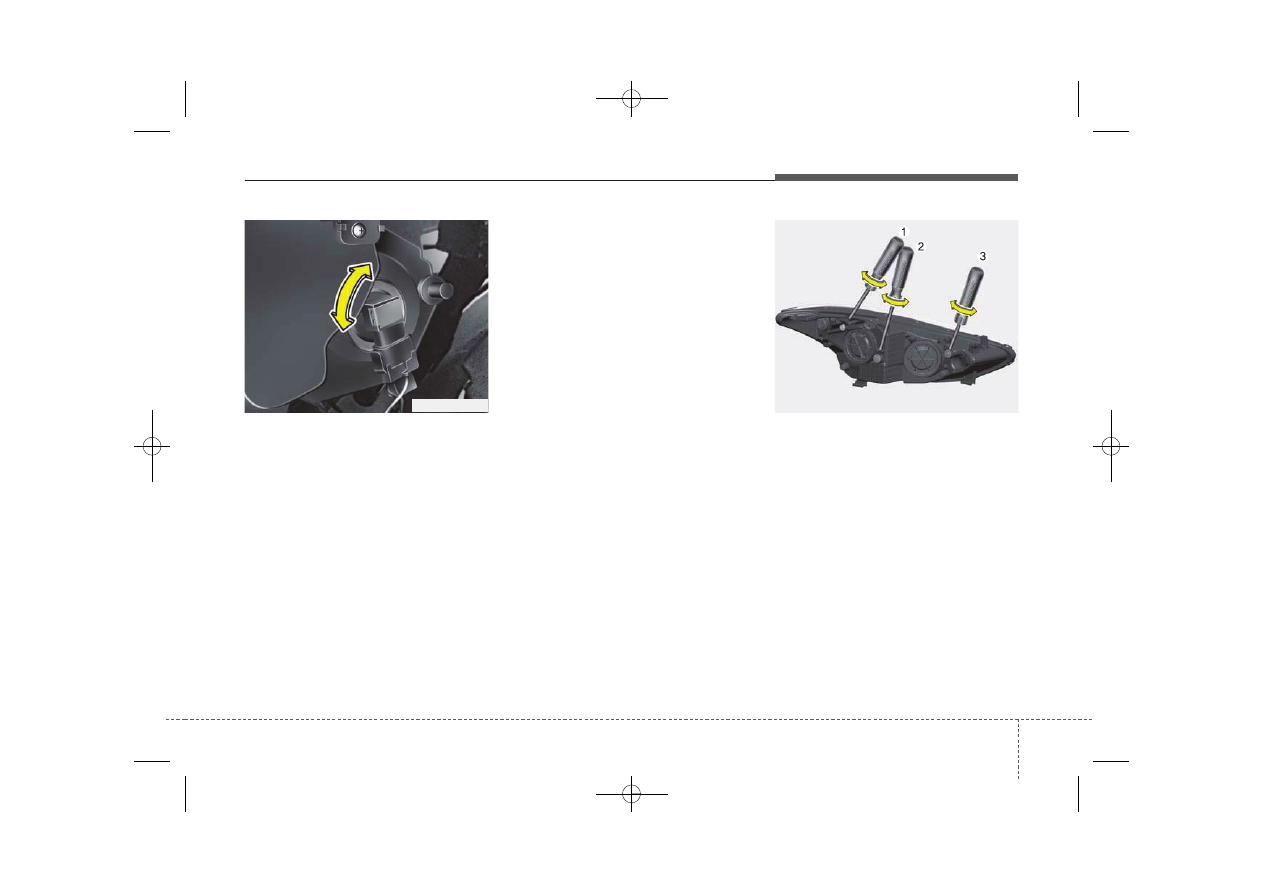

7. Извлеките разъем, удерживая

выступы на обеих сторонах патрона
лампы.

8. Извлеките патрон из корпуса,

провернув его против часовой
стрелки до совмещения выступов на
патроне с прорезями корпуса.

9. Установите новый патрон в корпус.

Для этого необходимо совместить
выступы на патроне с прорезями
корпуса. Вдавите патрон в корпус и
поверните его по часовой стрелке.

10. Подсоедините разъем питания к

патрону.

Дневные ходовые огни
(светодиодного типа)

Если фара не работает, рекомендуем
обратиться к авторизованному дилеру
HYUNDAI для проверки системы.

Регулировка фар и передних
противотуманных фар
(Для европы)

Регулировка фар

Без системы AFLS
1. Установите надлежащее давление в

шинах и уберите нагрузку из
автомобиля, за исключением
водителя, запасного колеса и
инструментов.

2. Автомобиль необходимо располо

-

жить на ровной площадке.

3. Начертите на экране вертикальные и

горизонтальные линии (проходящие
через центры соответствующих фар).

OGDE071055L

OGDE071049

Техническое обслуживание

100

7

4. Убедившись в исправном состоянии

фар и достаточном заряде
аккумуляторной батареи, отрегули

-

руйте фары так, чтобы область с
максимальной яркостью находилась
в месте с вертикальными линиями.

5. Чтобы изменить направление фары

ближнего света влево или вправо,
вращайте в соответствующую
сторону винт (1). Чтобы изменить
направление фары ближнего света
вверх или вниз, вращайте в
соответствующую сторону винт (2).
Чтобы изменить направление фары
дальнего света вверх или вниз,
вращайте в соответствующую
сторону винт (3).

С системой AFLS
1. Остановите двигатель
2. Переведите переключатель света

фар в положение ближнего света.

3. Установите колеса прямо с

помощью рулевого колеса.

4. Запустите двигатель.
5. Установите надлежащее давление в

шинах и уберите нагрузку из
автомобиля, за исключением
водителя, запасного колеса и
инструментов.

6. Автомобиль необходимо располо

-

жить на ровной площадке.

7. Начертите на экране вертикальные

и горизонтальные линии
(проходящие через центры
соответствующих фар).

8. Убедившись в исправном состоянии

фар и достаточном заряде
аккумуляторной батареи,
отрегулируйте фары так, чтобы
область с максимальной яркостью
находилась в месте с
вертикальными линиями.

9. Чтобы изменить направление фары

ближнего света влево или вправо,
вращайте в соответствующую
сторону винт (1). Чтобы изменить
направление фары ближнего света
вверх или вниз, вращайте в
соответствующую сторону винт (2).
Чтобы изменить направление фары
дальнего света вверх или вниз,
вращайте в соответствующую
сторону винт (3).

7 101

Техническое обслуживание

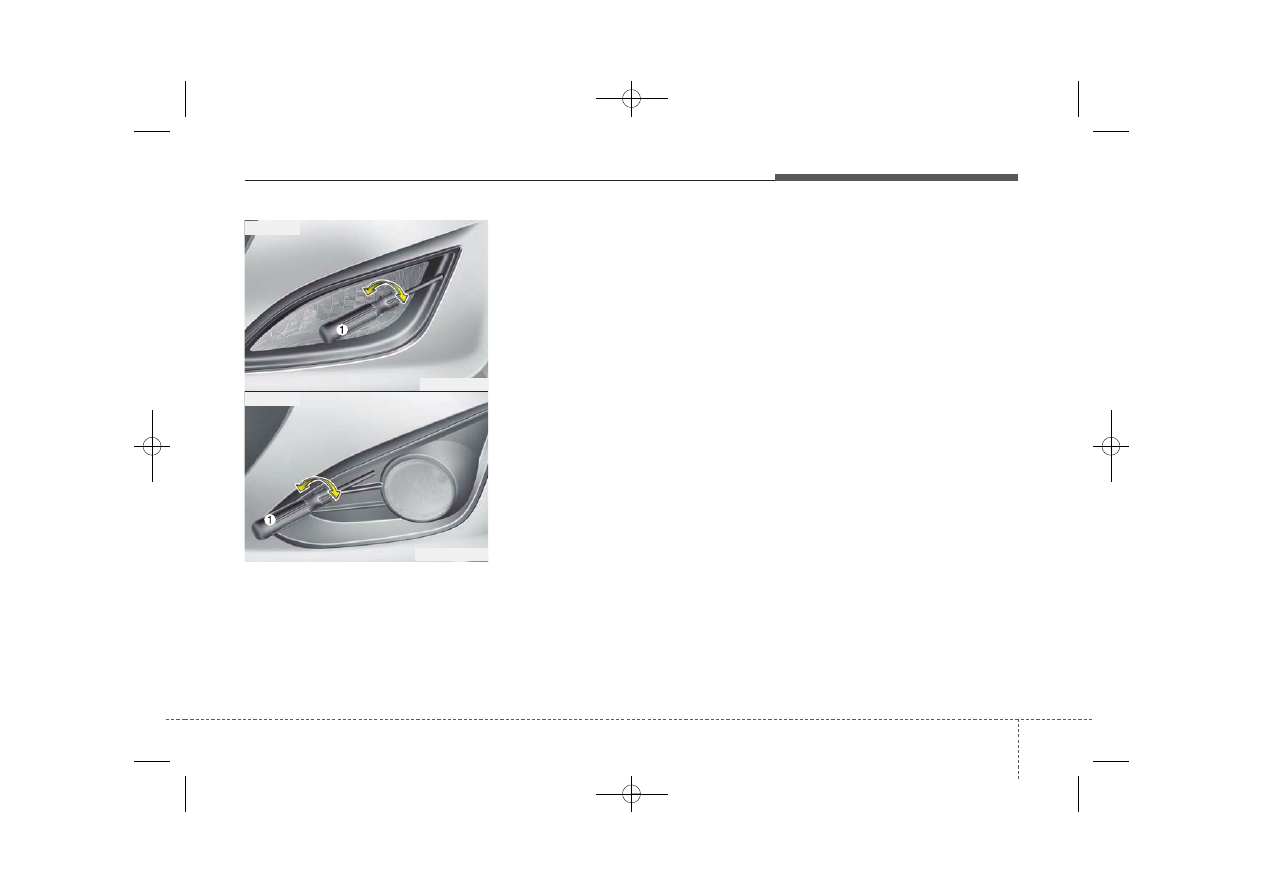

Регулировка передних
противотуманных фар

Регулировка передних противотуманных
фар выполняется аналогично
регулировке фар ближнего и дальнего
света. Убедившись в исправном
состоянии фар и достаточном заряде
аккумуляторной батареи, отрегулируйте
передние противотуманные фары.

Чтобы изменить направление передней
противотуманной фары вверх или вниз,
вращайте в соответствующую сторону
винт (1).

OGDE071047

OGDE073047L

■ Tип A

■ Tип B

Техническое обслуживание

102

7

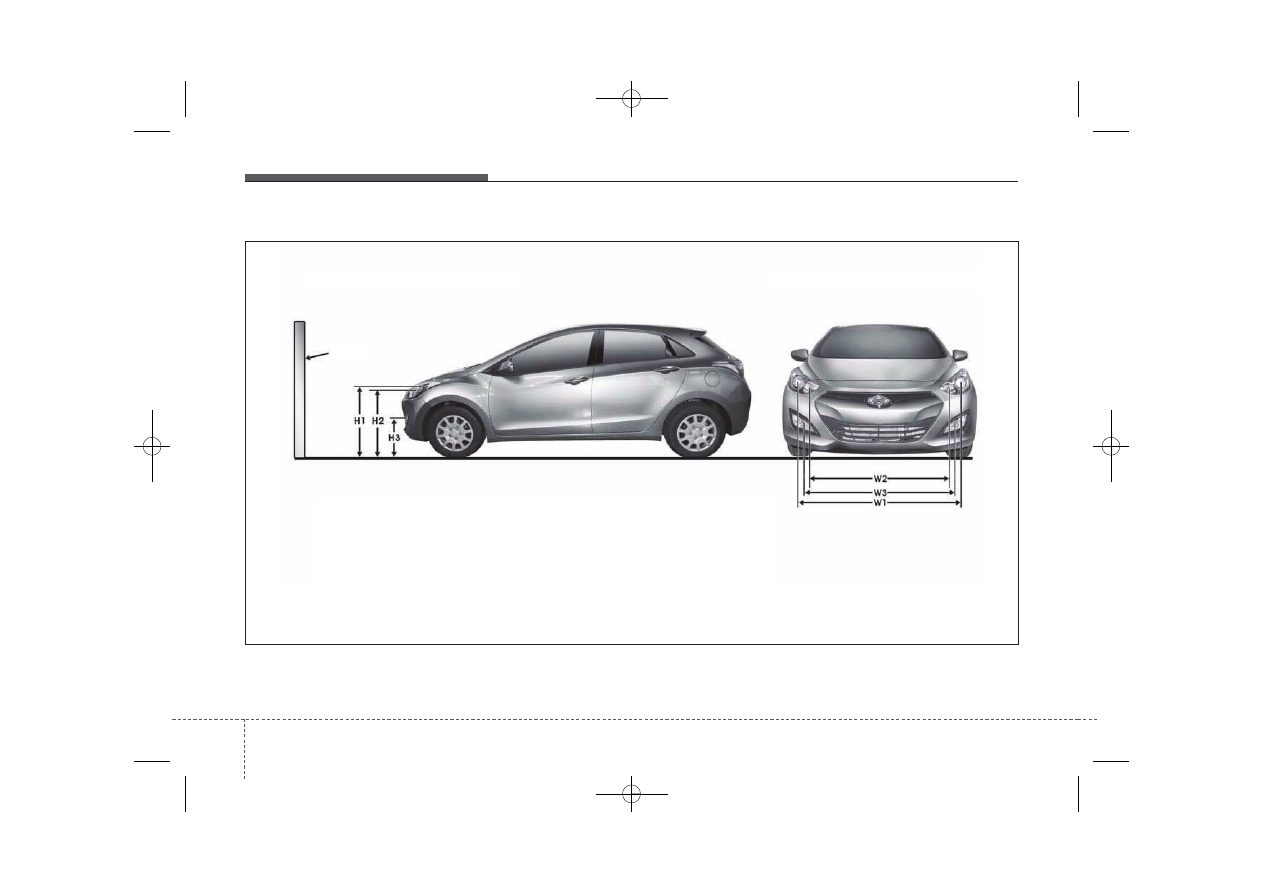

Точка регулировки (5-дверная модель и универсал)

OGDE071048

< Ground Height >

< Distance between lamps >

H1 : Height between the head lamp bulb center and ground (Low beam)
H2 : Height between the head lamp bulb center and ground (High beam)
H3 : Height between the fog lamp bulb center and ground
W1 : Distance between the two head lamp bulbs centers (Low beam)
W2 : Distance between the two head lamp bulbs centers (High beam)
W3 : Distance between the two fog lamp bulbs centers

<Высота над землей>

<Расстояние между лампами фар>

H1: Расстояние от центра лампы до земли (ближний свет)
H2: Расстояние от центра лампы до земли (дальний свет)
H3: Высота центра лампы противотуманной фары над землей
W1: Расстояние по горизонтали между центрами ламп (ближний свет)
W2: Расстояние по горизонтали между центрами ламп (дальний свет)
W3: Расстояние между центрами ламп противотуманных фар

Экран
