Техническое обслуживание

No.

Символ

Защищаемый компонент

Тип

ПРЕДОХРА

НИТЕЛЬ

48

РЕЛЕ PDM 3 (IG1)

МИКРОРАЗЪЕМ

49

РЕЛЕ ЗАДН. ОБОГР.

МИКРОРАЗЪЕМ

50

Бензиновый двигатель

(MPI/GDI)

PTC

Нагреватель с ПТК,

топливный фильтр, ШИМ

вентил. охлажд.

РАЗЪЕМ МИНИ

Бензиновый двигатель

(T-GDI)

Дизельный двигатель

Техническое обслуживание

92

7

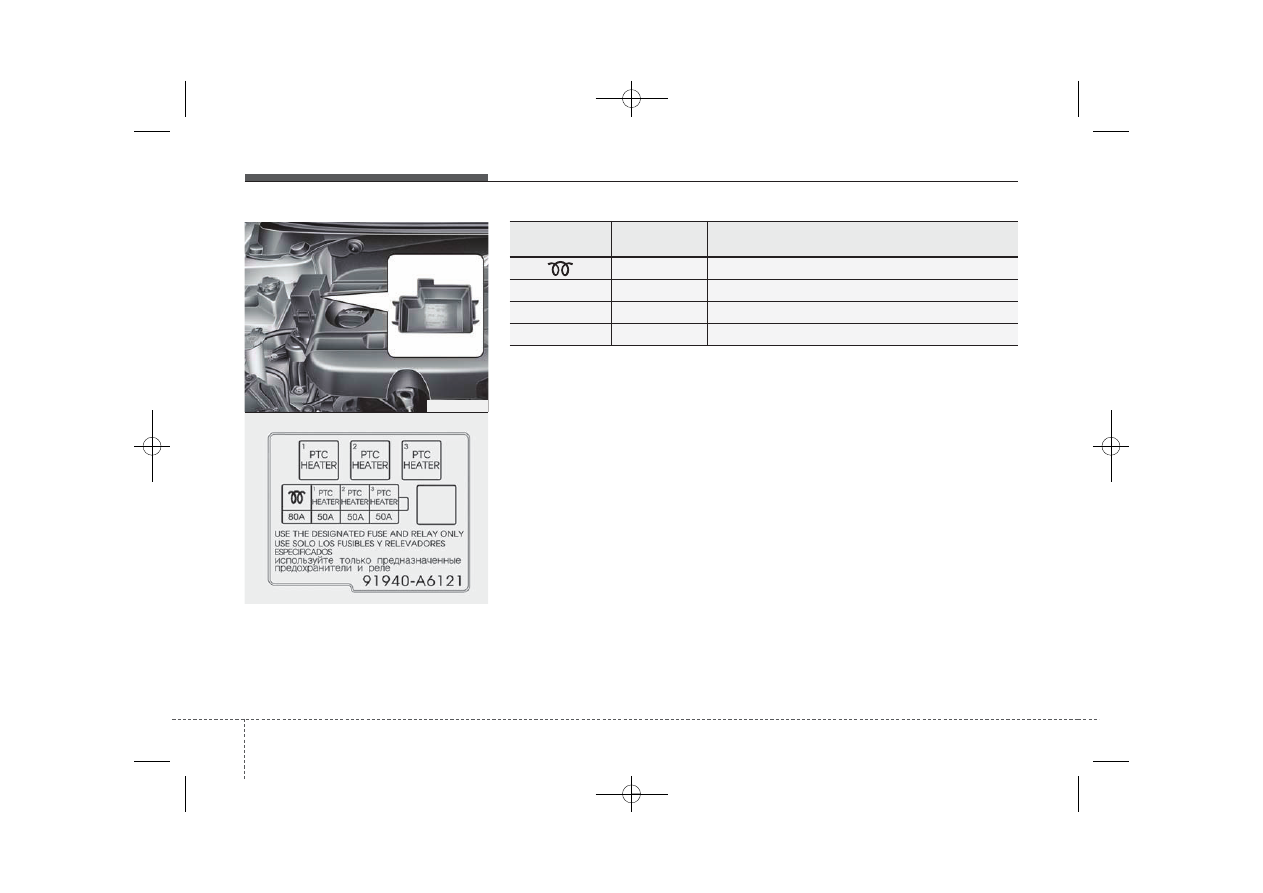

Панель предохранителей в
моторном отсеке (только для
дизельных двигателей)

Описание

Номинал

предохранителя

Защищаемый компонент

80A

Реле свечей накаливания

PTC 1

50A

Реле ПТК 1

PTC 2

50A

Реле ПТК 2

PTC 3

50A

Реле ПТК 3

OGDE075124

OGD071024

7 93

Техническое обслуживание

ЛАМПЫ

Используйте только лампы с

рекомендованной мощностью.

✽ К СВЕДЕНИЮ

После вождения в сильный дождь или
мытья автомобиля стекла фар и задних
фонарей могут выглядеть
помутневшими. Это состояние вызвано
разницей температур между лампами
внутри и снаружи. Оно похоже на
конденсацию влаги на стеклах внутри
автомобиля при движении в дождь и не
указывает на наличие проблем с
Вашим автомобилем. Если имеется
протечка воды в цепь лампы,
рекомендуем обратиться к
авторизованному дилеру HYUNDAI
для проверки системы.

ОСТОРОЖНО

- Обращение с лампами

Перед работой с лампами прочно
затяните стояночный тормоз,
убедитесь, что зажигание
находится в положении "LOCK"
(БЛОКИРОВКА) (электронный
ключ: выключение двигателя) и
выключите лампы во избежание
неожиданного перемещения
автомобиля, ожога пальцев или
поражения электрическим током.

ВНИМАНИЕ

При замене убедитесь, что
новая лампа имеет такую же
мощность, что и перегоревшая.
В противном случае возможно
повреждение предохранителя
или системы электрических
проводов.

ВНИМАНИЕ

Если у вас нет необходимого
инструмента, надлежащих ламп
и опыта, рекомендуем
обратиться к авторизованному
дилеру HYUNDAI. Во многих
случаях лампы автомобиля
трудно заменять, поскольку
требуется снять другие детали
автомобиля для доступа к
лампе. Это особенно верно по
отношению к лампам узла фар
автомобиля. Снятие/установка
узла фар может привести к
повреждению автомобиля.

Техническое обслуживание

94

7

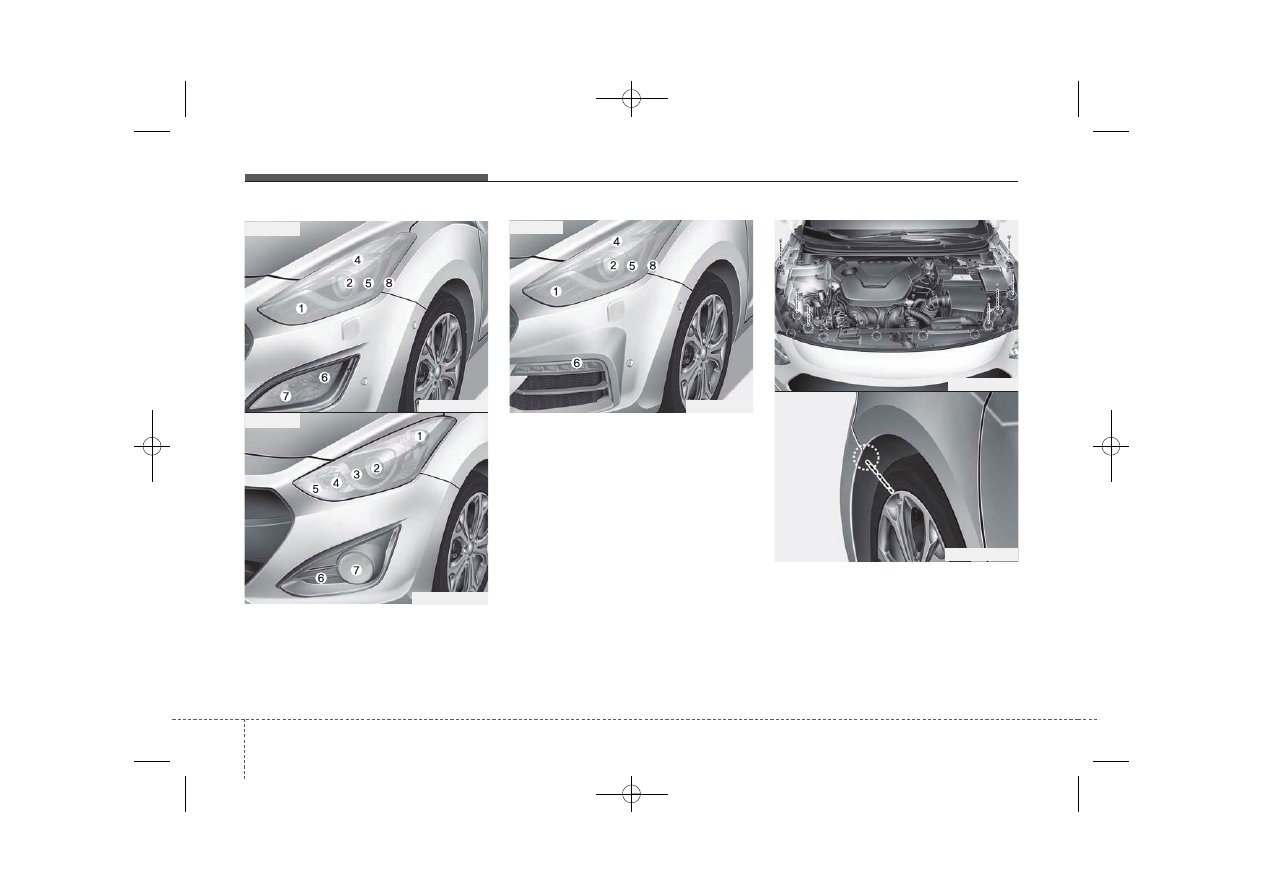

Замена фары

(1) Передний указатель поворота
(2) Фара (ближний свет)
(3) Стационарная лампа освещения

на поворотах (при наличии)

(4) Габаритный фонарь
(5) Фара (дальний свет)
(6) Дневные ходовые огни (DRL)

(при наличии)

(7) Передняя противотуманная фара

(при наличии)

(8) Динамическое освещение

поворотов (DBL) (при наличии)

1. Выключите двигатель и откройте

капот.

2. Снимите провод с отрицательной

клеммы аккумуляторной батареи.

3. Отверните гайки и винты крепления

узла.

OGDE071050

OGDE071051

OGDE075111

■ Tип A

OGDE075112

■ Tип C

OGDE073026L

■ Tип B

❈ Фактический вид задних

комбинированных фонарей может
отличаться от показанных на
рисунке.

,

,

,

,
