Техническое обслуживание

100

7

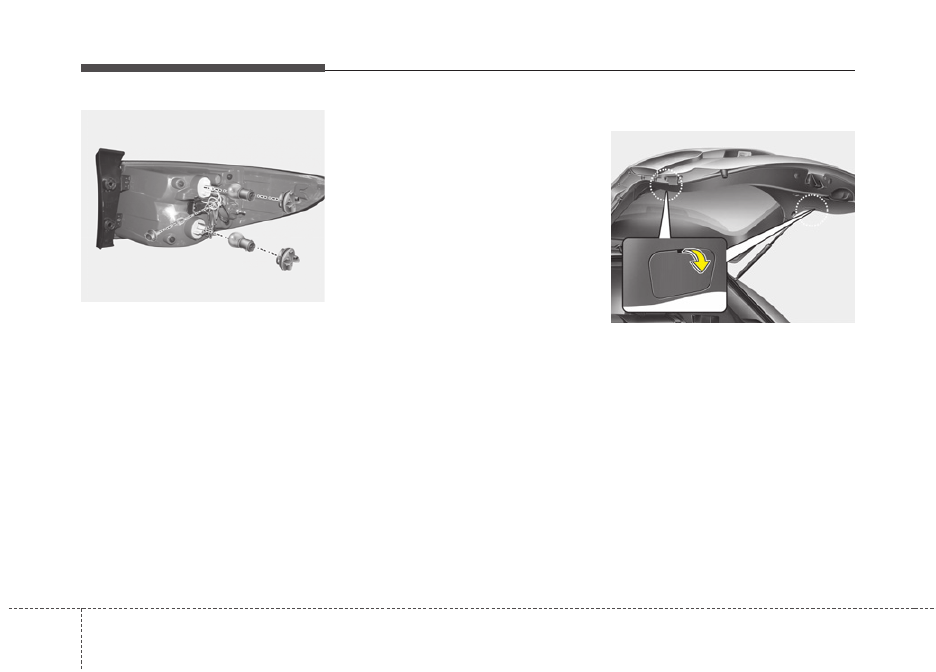

5. Отделите гнездо от деталей узла,

вращая его против часовой стрелки,
пока выступы на корпусе гнезда не
совместятся с пазами в деталях
узла.

6. Извлеките лампу из гнезда, нажав

на нее и вращая против часовой
стрелки, пока выступы на корпусе
лампы не совместятся с пазами в
гнезде. Извлеките лампу, потянув ее
из гнезда.

7. Вставьте новую лампу в гнездо и

вращайте ее, пока она не
зафиксируется.

8.

Установите гнездо в узел,
совместив выступы на корпусе
гнезда с пазами в деталях узла.
Вставьте гнездо в узел и поверните
по часовой стрелке.

9. Установите узел лампы обратно на

кузов автомобиля.

Внутренний фонарь

1. Остановите двигатель.
2. Откройте дверь задка.
3. Удалите крышку для обслуживания

при помощи отвертки с плоским
наконечником.

ODM072036

ONCNMC2038

7 101

Техническое обслуживание

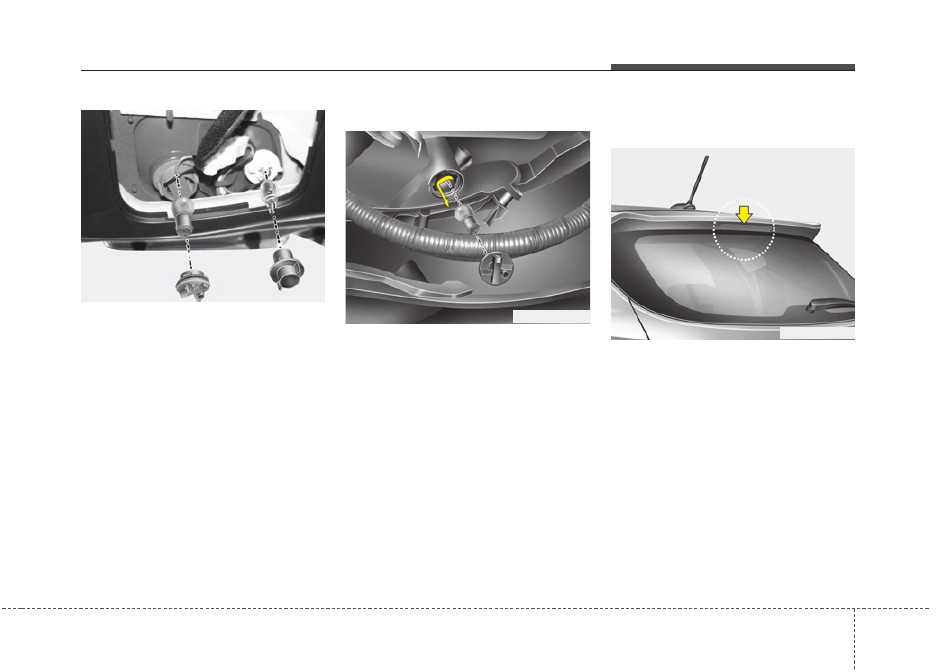

Лампа электрическая габаритного
огня / фонарь света заднего хода
(лампа)
4.

Извлеките патрон из сборки,
провернув его против часовой
стрелки до совмещения выступов
на патроне с прорезями.

5. Вытащите лампу из патрона.
6. Установите новую лампу в патрон.
7. Установите патрон в блок-фару. Для

этого необходимо совместить
выступы на патроне с прорезями
блок-фары.

8. Установите блок-фару на место.

Противотуманный фонарь

1. Извлеките патрон из блок-фары,

провернув его против часовой
стрелки до совмещения выступов
на патроне с прорезями блок-фары.

2. Извлеките лампу из патрона, нажав

на нее и повернув против часовой
стрелки до совмещения выступов
на лампе с прорезями патрона.
Вытащите лампу из патрона.

3. Установите новую лампу в патрон.

Замена дополнительного
сигнала торможения

1. Откройте дверь задка.
2.

Осторожно снимите крышку в
центре обивки двери задка.

3. Отсоедините разъем питания.

ONCNMC2039

ODMEMC2012

OANNMC2037

Техническое обслуживание

102

7

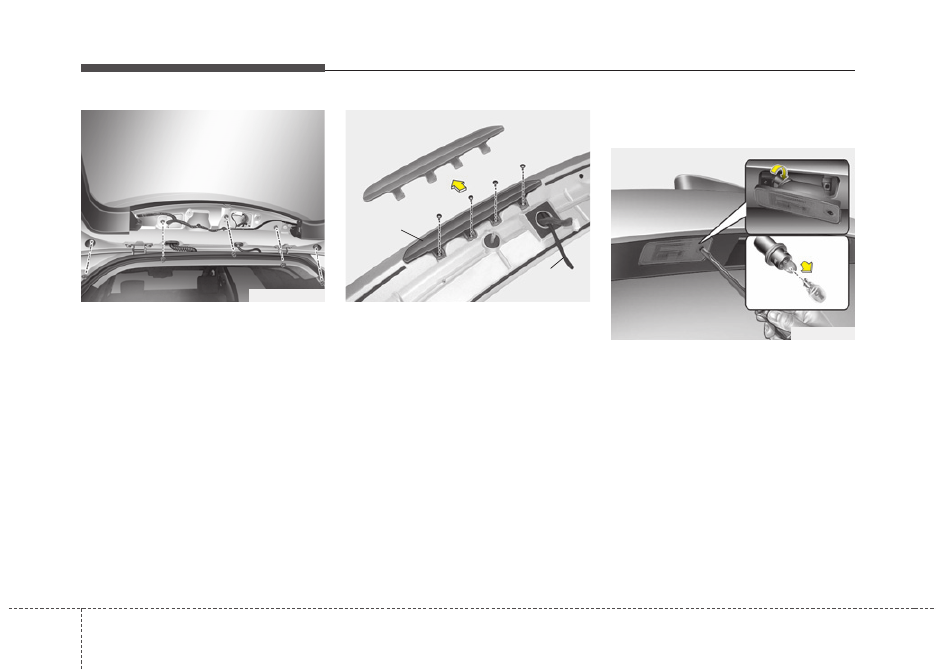

4.

Ослабьте стопорные гайки и
демонтируйте спойлер.

5. Открутите гайки и демонтируйте

фонарь дополнительного сигнала
торможения (A) и жиклер
омывателя (B).

6.

Установите новый фонарь
дополнительного сигнала
торможения в сборе в обратной
последовательности.

Замена лампы освещения
номерного знака

1.

Ослабьте стопорные винты
рассеивателя при помощи отвертки
с крестовым наконечником.

2. Снимите рассеиватель.
3. Извлеките лампу, потянув ее из

гнезда.

4. Установите новую лампу.
5. Установите рассеиватель на место

и надежно зафиксируйте
стопорными винтами.

ODMEMC2022

ODMEMC2021

B

A

ODM072039

7 103

Техническое обслуживание

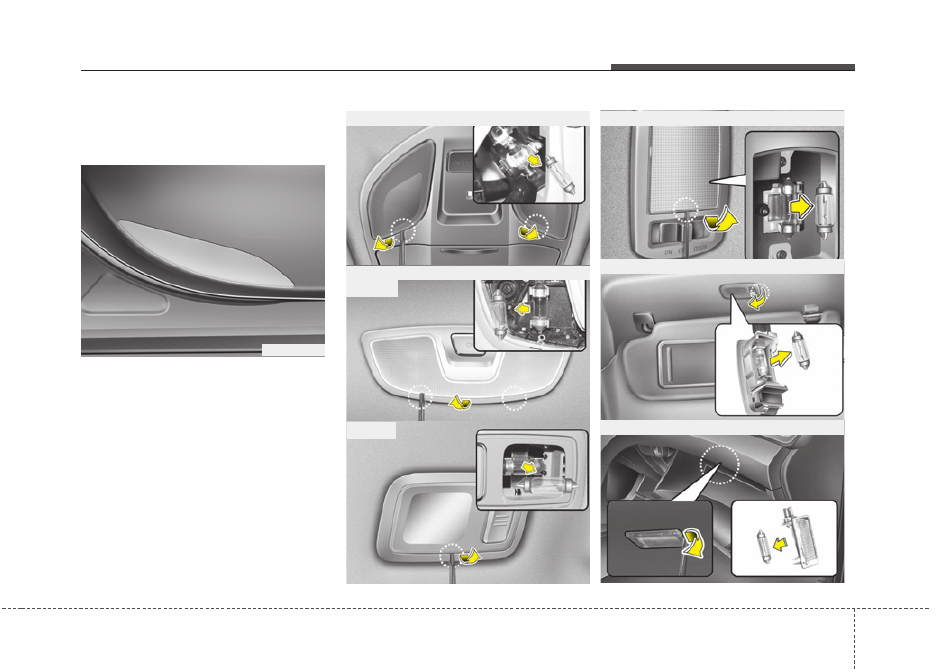

Замена ламп освещения
порогов и ламп освещения
подножки двери (при наличии)

Если лампа не горит, рекомендуем
обратиться к авторизованному дилеру
HYUNDAI.

ODM042261

■ Индивидуальная лампа

OXM079044/ODM072041/ODM072043

■ Лампа вещевого ящика (при наличии)

■ Лампа багажного отсека (при наличии)

■ Лампы освещения подножки двери

■ Центральная потолочная лампа

ODM072040/ODM072042/ODM072052

■ Tип А

■ Tип В
