Hyundai Grand Santa Fe 2016 года. Руководство - часть 182





Техническое обслуживание

96

7

Фара ближнего света (сторона водителя)

1. Включите ближний свет с водителем (75 кг) в транспортном средстве.
2. Линия обреза должна соответствовать линии обреза на рисунке.
3. Сначала выполняется горизонтальная регулировка фар, затем вертикальная.
4. Если установлен корректор наклона фар, установите регулятор на 0.

ONCEMC3207

Вертикальная линия центра лампы левой фары

Горизонтальная линия центра лампы фары

ЛИНИЯ ОТРЕЗА

Ось АВТОМОБИЛЯ

W1 (Ближний свет)

МАССА

H1 (Б

лижний св

е

т)

Вертикальная линия центра лампы правой фары

■ На основании 3 м экрана

7 97

Техническое обслуживание

Фара ближнего света (сторона переднего пассажира)

1. Включите ближний свет с водителем (75 кг) в транспортном средстве.
2. Линия обреза должна соответствовать линии обреза на рисунке.
3. Сначала выполняется горизонтальная регулировка фар, затем вертикальная.
4. Если установлен корректор наклона фар, установите регулятор на 0.

ONCEMC3208

W1 (Ближний свет)

Ось АВТОМОБИЛЯ

Вертикальная линия центра лампы правой фары

Горизонтальная линия центра лампы фары

МАССА

ЛИНИЯ ОТРЕЗА

Вертикальная линия центра лампы левой фары

H1(Б

л

ижний св

е

т)

■ На основании 3 м экрана

Техническое обслуживание

98

7

Передние противотуманные фары

1. Включите противотуманные фары с водителем (75 кг) в транспортном средстве.
2. Линия обреза должна проектироваться в допустимом диапазоне (заштрихованная область).

ONCEMC3209

W3 (Передние

противотуманные фары)

Ось АВТОМОБИЛЯ

Вертикальная линия центра лампы
правой противотуманной фары

Верхняя

граница

МАССА

ЛИНИЯ ОТРЕЗА

Вертикальная линия центра лампы левой фары

Горизонтальная линия центра
лампы фары

H3 (Пере

дние

п

р

от

и

в

от

у

м

а

н

н

ы

е

фары)

54

■ На основании 3 м экрана

7 99

Техническое обслуживание

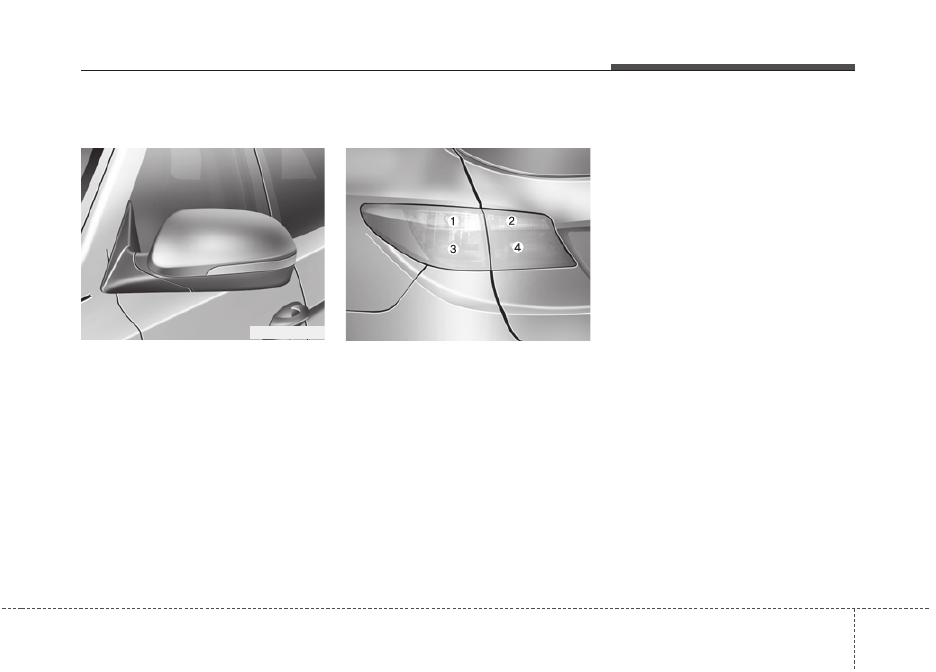

Замена лампы бокового
повторителя указателя поворота

Если лампа не горит, рекомендуем
обратиться к авторизованному дилеру
HYUNDAI.

Замена лампы заднего
комбинированного фонаря

(1) Задний указатель поворота
(2) Фонарь заднего хода
(3) Задний фонарь/стоп-сигнал
(4) Задний фонарь (Лампа), задний

фонарь/стоп-сигнал (Светодиод)

Наружное освещение

Задний указатель поворота / стоп-сигнал
и задний фонарь
1.

Откройте дверь багажного
отделения.

2.

Ослабьте фиксирующие винты
лампы в сборе с помощью отвертки
для винтов с головкой Philips.

3.

Демонтируйте узел заднего
комбинированного фонаря с
корпуса автомобиля.

4.

Демонтируйте узел заднего
комбинированного фонаря с
корпуса автомобиля.

ONCEMC3214

ONCNMC2037
