Hyundai Getz. Сальник вала компрессора кондиционера





  Снятие

Для замены сальника вала компрессора разрядите систему кондиционирования от хладагента и снимите компрессор.

1. Снимите с компрессора ступицу муфты.

2. Острым инструментом достаньте фетровый уплотнитель из передней части компрессора.

3. Сжатым воздухом под низким давлением удалите посторонние частицы из полости передней части компрессора и безворсовой тканью очистите внутреннюю и наружную поверхность передней части компрессора от масла и грязи.

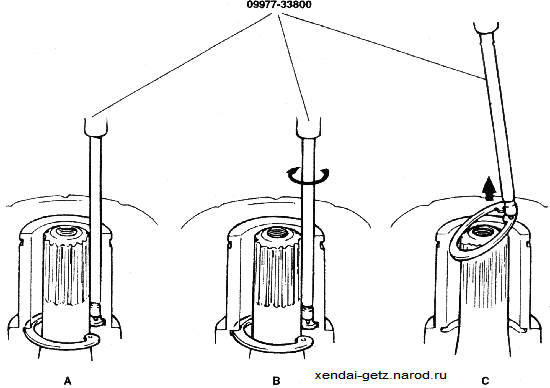

4. Съемником снимите стопорное кольцо сальника вала следующим образом.

1) Вставьте конец съемника в одно из отверстий стопорного кольца (вид А).

2) Поверните съемник так, чтобы его торец и отверстие стопорного кольца располагались как можно ближе к валу компрессора (вид В).

3) Резко потянув за съемник вверх, удерживая его стержень у стенки расточки передней части компрессора снимите стопорное кольцо (вид С).

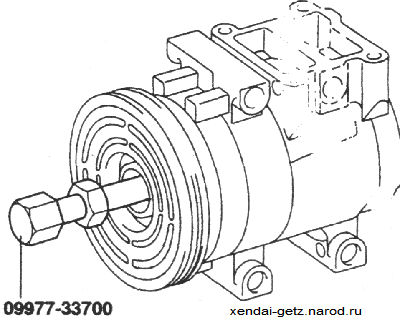

5. Установите приспособление 09977–33700 для снятия сальника вала на вал компрессора и переместите его внутрь передней части компрессора до касания с сальником вала. Заведите головку приспособления во внутренний диаметр сальника вала и удерживая шестигранник приспособления, вращая рукоятку приспособления по часовой стрелке разведите головку приспособления внутри сальника и снимите сальник, потянув за приспособление.

  Установка

1. При установке используйте новый сальник. Осторожно извлеките содержимое из упаковки комплекта сальника и установите пластмассовое защитное кольцо сальника. Проверьте защитное кольцо на отсутствие заусенец и других дефектов.

2.Чистой ветошью протрите вал и гнездо сальника.

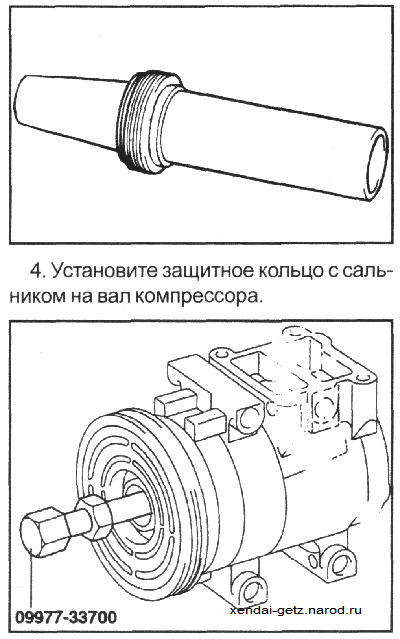

3.Окуните защитное кольцо и сальник в чистое компрессорное масло и установите сальник на защитное кольцо рабочей кромкой направленной в сторону большого диаметра защитного кольца.



5. Установите оправку для запрессовки сальника на торец защитного кольца, затем медленно сдвиньте сальник в гнездо.

6. Снимите с компрессора оправку для запрессовки сальника и защитное кольцо.

7. Установите новое стопорное кольцо сальника и съемником вставьте его в канавку.

8. Проверьте герметичность установки сальника, повернув за ступицу муфты вал на 10 оборотов.

9. Установите новое фетровое уплотнение.

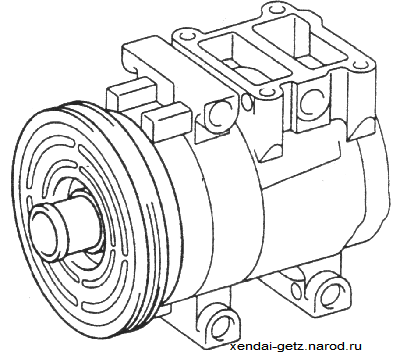

10. Установите ступицу муфты на компрессор.
