Hyundai Getz. Элементы системы управления двигателем

  Главная      Автомобили - Hyundai (Хендай)     Hyundai Getz - руководство по эксплуатации

 поиск по сайту





















содержание   ..  121  122  123  124  125  126  127  128  129  130  ..







Hyundai Getz. Элементы системы управления двигателем

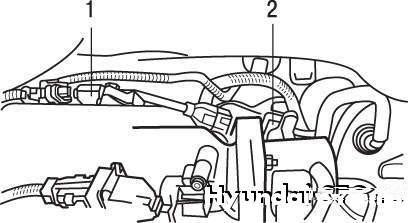

 Рисунок 2.203. Датчики системы управления двигателем: 1 – датчик абсолютного давления (MAP); 2 – датчик температуры всасываемого воздуха (IAT); 3 – датчик положения дроссельной заслонки (TPS)

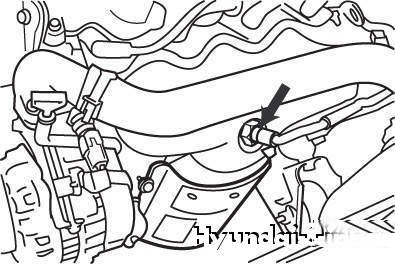

 Рисунок 2.204. Датчик температуры охлаждающей жидкости

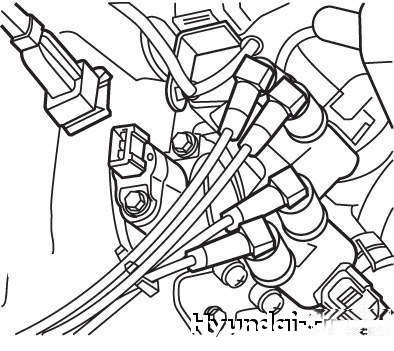

 Рисунок 2.205. Датчик положения распределительного вала и катушка зажигания




 Рисунок 2.206. Датчик положения коленчатого вала




 Рисунок 2.208. Датчик детонации




 Рисунок 2.207. Датчик концентрации кислорода

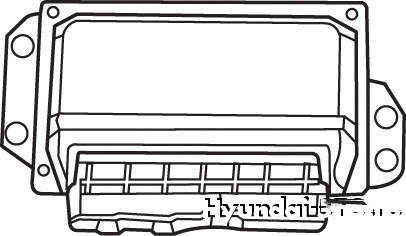

 Рисунок 2.209. Электронный блок управления двигателем

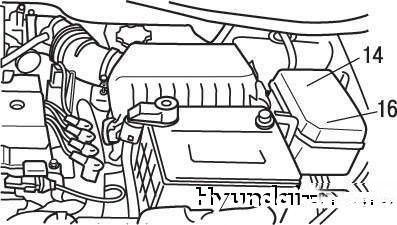

 Рисунок 2.210. Реле системы управления двигателем: 14 – реле включения кондиционера; 16 – главное реле питания системы впрыска топлива

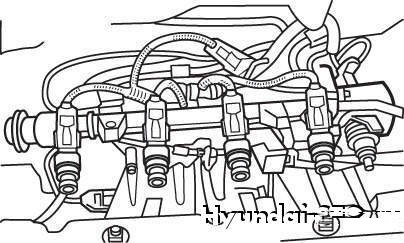

 Рисунок 2.211. Форсунки

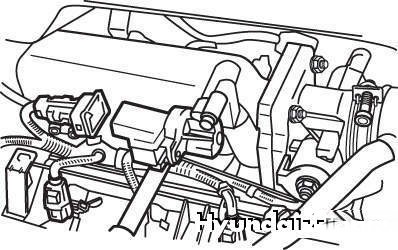

 Рисунок 2.212. Регулятор холостого хода




 Рисунок 2.213. Датчик ускорения




 Рисунок 2.214. Датчик скорости движения автомобиля

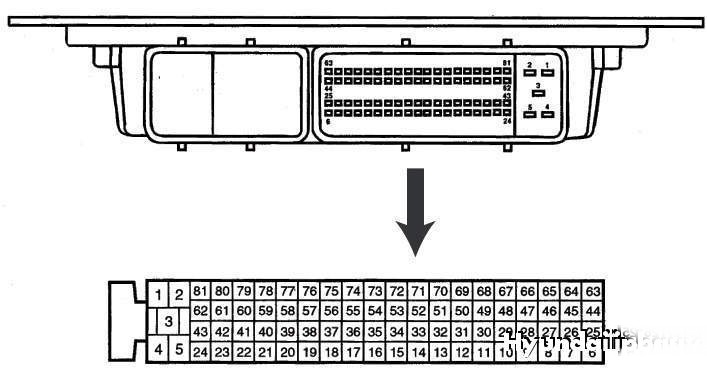

 Рисунок 2.215. Нумерация выводов контактного разъема ЭБУ




Элементы системы управления двигателем показаны на рисунок 2.203, 2.204, 2.205, 2.206, 2.207, 2.208, 2.209, 2.210, 2.211, 2.212, 2.213, 2.214, 2.215.
