Hyundai Getz. Электронный блок управления двигателем

Hyundai Getz. Электронный блок управления двигателем

Снятие

Установите рулевую колонку в верхнее положение.

Снимите обивку двери и торцовую облицовку панели приборов.

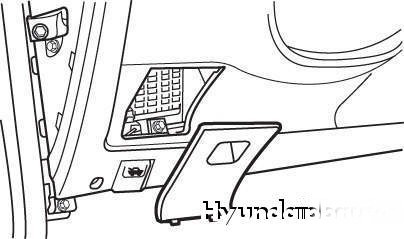

Рисунок 2.184. Снятие крышки блока предохранителей

Снимите крышку блока предохранителей (рисунок 2.184).

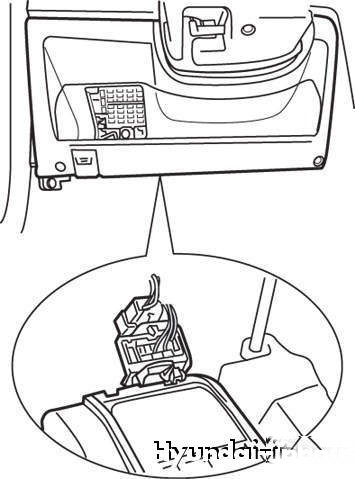

Рисунок 2.185. Винты (обозначены стрелками, направленными вниз) и болты (обозначены стрелками, направленными вверх) крепления ЭБУ (на выноске – контактный разъем системы самодиагностики)

Отверните два болта и два винта крепления ЭБУ (рисунок 2.185).

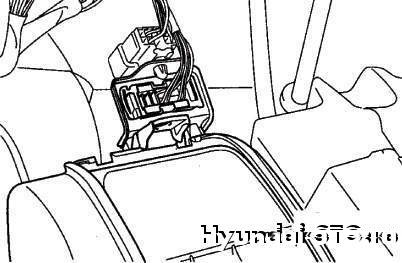

Рисунок 2.186. Контактный разъем системы самодиагностики

Разъедините разъем линии передачи данных, отсоедините трос привода замка капота и снимите нижнюю облицовку панели приборов (рисунок 2.186).

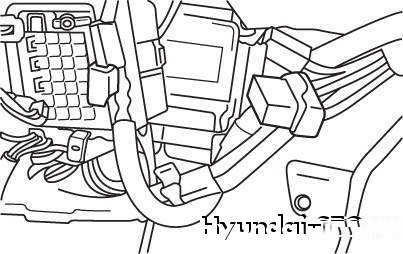

Рисунок 2.187. ЭБУ системы управления двигателем

Снимите ЭБУ (рисунок 2.187).

Установку проводите в порядке, обратном снятию.
