7-66

Техническое обслуживание

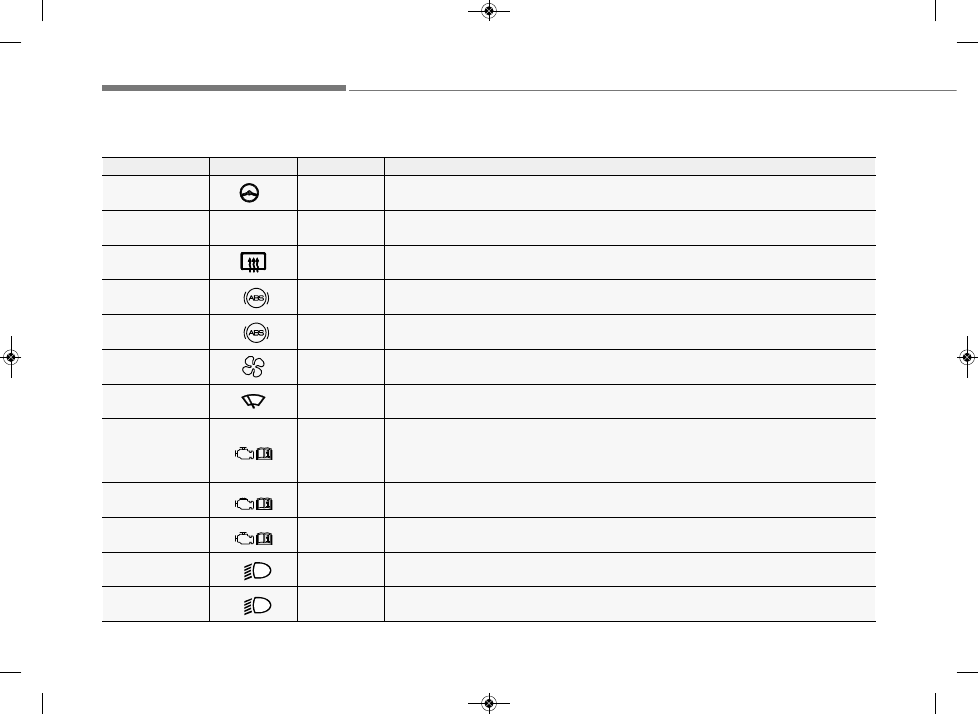

Наименование

Символ

Номинал

Защищаемая цепь

MDPS1

1

80 A

Блок MDPS

ALT

ALT

125 A (G4LC)

150 A (G4FG) Распределительная коробка моторного отсека (предохранитель – F3, F4, F5, F6)

RR DEFOG

40 A

Распределительная коробка приборной панели

(реле обогревателя заднего стекла)

ABS1

1

40 A

Блок управления ABS/ESP

ABS2

2

40 A

Блок управления ABS/ESP

BLOWER

40 A

Распределительная коробка моторного отсека (RLY.2)

WIPER

10 A

Электродвигатель стеклоочистителя, многофункциональный переключатель,

распределительная коробка моторного отсека (RLY.6)

ENG S2

S2

10 A

Датчик кислорода (верхний), датчик кислорода (нижний), распределительная

коробка моторного отсека (RLY.4, RLY.9), электромагнитный клапан управления

продувкой накопителя топливных паров, электромагнитный клапан системы

впуска с изменяемой геометрией

ENG S1

S1

10 A

Клапан управления подачей масла № 1 (впуск/выпуск),

распределительная коробка моторного отсека (RLY.3, RLY.11)

ENG E2

E2

15 A

ECM/PCM

H/LP RH

RH

10 A

Фара правая

H/LP LH

LH

10 A

Фара левая

HCr RUS 7_CM(FL).qxd  09.02.2017  10:34  Страница 66

7-67

7

Техническое

обслуживание

Наименование

Символ

Номинал

Защищаемая цепь

IGN COIL

IGN

COIL

20 A

Катушка зажигания #1 - #4, конденсатор

INJECTOR

INJECTOR

15 A

ECM/PCM, форсунка № 1

–4

B/UP LP

B/UP

LAMP

10 A

Выключатель фонаря заднего хода

BATT1

1

40 A

Распределительная коробка приборной панели

(предохранитель

— F15, F16, F20, F21, F22, F23)

BATT2

2

50 A

Распределительная коробка приборной панели

(предохранитель

— F32, F33, F34, реле электростеклоподъемника)

IG2

IG2

40 A

Выключатель зажигания, распределительный блок PDM (реле IG2)

C/FAN

40 A

Распределительная коробка моторного отсека (RLY.4, RLY.9)

ENG E1

E1

30 A

Распределительная коробка моторного отсека (предохранитель

— RLY.13)

B/Alarm

10 A

Дополнительная распределительная коробка (RLY.15)

ENG T

T

20 A

PCM

LO/H LP

20 A

Распределительная коробка моторного отсека (RLY.8)

HI/H LP

20 A

Распределительная коробка моторного отсека (RLY.7)

HCr RUS 7_CM(FL).qxd  09.02.2017  10:34  Страница 67

7-68

Техническое обслуживание

Наименование

Символ

Номинал

Защищаемая цепь

F/PUMP

FUEL

PUMP

15 A

Распределительная коробка моторного отсека (RLY.3)

HORN

15 A

Распределительная коробка моторного отсека (RLY.10)

ENG E3

E3

15 A

ECM/PCM

A/CON

10 A

Распределительная коробка моторного отсека (RLY.11)

BATT3

3

40 A

Распределительная коробка приборной панели

(предохранитель

— F1, F5, F6, реле заднего фонаря)

IG1

IG1

30 A

Выключатель зажигания, коробка реле PDM (реле IG1, реле ACC)

P/OUTLET1

1

POWER

OUTLET

40 A

Распределительная коробка приборной панели (реле розетки питания)

HCr RUS 7_CM(FL).qxd  09.02.2017  10:34  Страница 68

7-69

7

Техническое

обслуживание

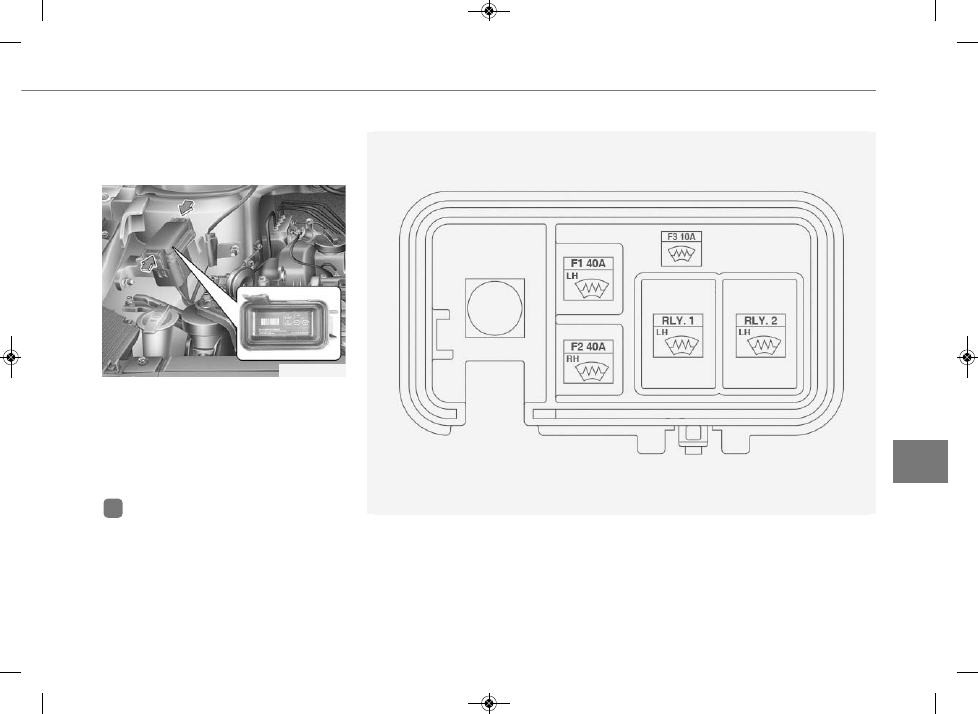

Панель предохранителей

обогревателя щеток

переднего стеклоочистителя

Под  крышкой  панели  плавких

предохранителей  и  реле  нахо-

дится табличка с наименования-

ми  предохранителей/реле  и

величинами  их  номинальных

токов.

Информация

Приведенные  в  этом  руководстве

описания  блока  предохранителей

применимы  не  ко  всем  автомоби-

лям (в зависимости от вариантного

исполнения).  Все  данные  актуаль-

ны  на  момент  публикации.  При

проверке  блока  предохранителей

следует  использовать  табличку,

нанесенную на крышку блока пре-

дохранителей.

i

OHCR076049

OHCR076050
