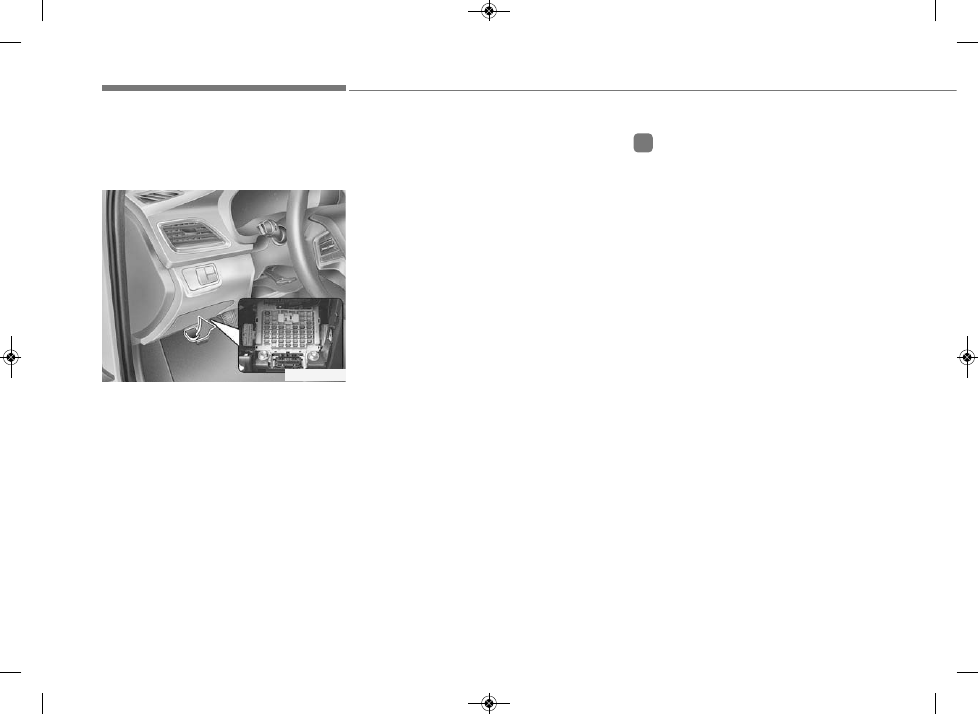

Замена предохранителя,

установленного

на внутренней панели

1. Остановите двигатель и пере-

ведите  все  выключатели  в

положение “Выключено”.

2. Откройте  крышку  панели  пре-

дохранителей.

3. Извлеките

подозреваемый

предохранитель, потянув его в

направлении  под  прямым

углом к панели. Для извлече-

ния  плавких  предохранителей

из  панели  в  отсеке  двигателя

используйте  приспособление,

входящее в комплект поставки

автомобиля.

4. Проверьте снятый предохрани-

тель; если он перегорел, заме-

ните его новым.

5. Вставьте  новый  плавкий  пре-

дохранитель  с  тем  же  номи-

нальным  током  и  убедитесь,

что  он  надежно  закреплен  в

зажимах.

В  случае  неплотного  контакта

рекомендуем обратиться к авто-

ризованному дилеру HYUNDAI.

Информация

При  отсутствии  запасных  предо-

хранителей  используйте  предохра-

нители  с  тем  же  номинальным

током,  установленные  в  цепях

устройств,  которые  не  являются

обязательными для работы автомо-

биля, таких как прикуриватель.

Если фары или другие электри-

ческие  элементы  не  работают,  а

плавкие  предохранители  на

панели  в  салоне  автомобиля

исправны,  проверьте  панель

плавких  предохранителей  в

отсеке  двигателя.  Если  плавкий

предохранитель  перегорел,  его

следует заменить.

i

HCR076020

HCr RUS 7_CM(FL).qxd  09.02.2017  10:34  Страница 58

7-59

7

Техническое

обслуживание

Описание панели плавких

предохранителей и реле

Блок предохранителей

со стороны водителя

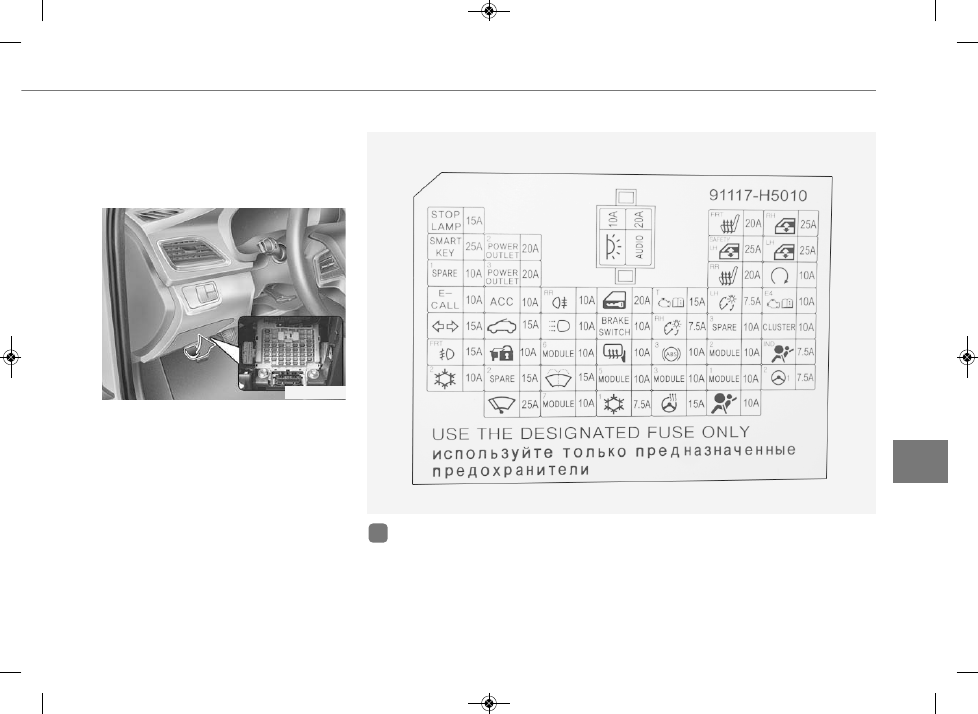

Под  крышкой  панели  плавких

предохранителей  и  реле  нахо-

дится табличка с наименования-

ми  предохранителей/реле  и

величинами  их  номинальных

токов.

Информация

Приведенные в этом руководстве

описания  блока  предохраните-

лей применимы не ко всем авто-

мобилям  (в  зависимости  от  ва -

риантного исполнения). Все дан-

ные  актуальны  на  момент  пуб-

ликации.  При  проверке  блока

предохранителей  следует  ис -

поль зовать информацию, приве-

денную  на  табличке  на  крышке

блока предохранителей.

i

HCR076027

HCR076020

HCr RUS 7_CM(FL).qxd  09.02.2017  10:34  Страница 59

7-60

Техническое обслуживание

Наименование

Символ

Номинал

Защищаемая цепь

STOP LAMP

STOP

LAMP

15 A

Распределительная коробка приборной панели (электронный блок стоп-сигнала)

SMART KEY

SMART

KEY

25 A

ЭБУ электронного ключа

SPARE1

SPARE

1

10 A

Запасной

E-CALL

E-CALL

10 A

Блок экстренного вызова

TURN LAMP

15 A

Блок BCM, SLM

FRT FOG

FRT

15 A

Распределительная коробка приборной панели (реле передней противотуманной фары)

A/CON2

2

10 A

Блок управления кондиционером

P/OUTLET2

POWER

OUTLET

2

20 A

Розетка питания № 1

P/OUTLET3

POWER

OUTLET

3

20 A

Розетка питания № 2

ACC

ACC

10 A

Распределительная коробка приборной панели (реле задней розетки питания), переключа-

тель регулировки наружных зеркал заднего вида, блок E-Call, BCM, блок SLM, аудиосисте-

ма, аудиовизуальное головное устройство с навигацией, ЭБУ электронного ключа

S/ROOF

15 A

Электродвигатель верхнего люка

IMMO

10 A

Блок иммобилайзера

HCr RUS 7_CM(FL).qxd  09.02.2017  10:34  Страница 60

7-61

7

Техническое

обслуживание

Наименование

Символ

Номинал

Защищаемая цепь

SPARE2

SPARE

2

15 A

Запасной

WIPER

25 A

Многофункциональный переключатель, электродвигатель стеклоочистителя, распредели-

тельная коробка моторного отсека (RLY6)

RR FOG

RR

10 A

Распределительная коробка приборной панели (реле задних противотуманных фонарей)

DRL

10 A

Распределительная коробка приборной панели (реле DRL)

MODULE6

MODULE

6

10 A

Распределительная коробка приборной панели (реле электростеклоподъемников (БЕЗ

BCM)), подогрев форсунок стеклоомывателя, блок управления обогревателем сиденья

водителя/пассажира, блок управления обогревателем заднего левого/правого сиденья

Омыватель

15 A

Распределительная коробка переднего антиобледенителя (RLY.1, RLY.2), электродвигатель

верхнего люка

MODULE7

MODULE

7

10 A

Многофункциональный переключатель

10 A

Распределительная коробка приборной панели (реле автоматического выключения пото-

лочного плафона (с автоматическим реле)),

Плафон местного освещения (без автоматического реле), потолочный плафон (без авто-

матического реле), фонарь освещения багажного отделения, комбинация приборов, диаг-

ностический разъем, BCM, блок SLM, блок управления кондиционером

AUDIO

20 A

Аудиосистема, аудиовизуальное головное устройство с навигацией

DR LOCK

20 A

BCM

BRAKE SWITCH

BRAKE

SWITCH

10 A

Распределительная коробка приборной панели (реле разблокирования дверей, реле бло-

кировки дверей, реле разблокирования крышки багажника)

ЭБУ электронного ключа, выключатель стоп-сигналов

RR HTD

10 A

Наружное зеркало с электроприводом на стороне водителя, блок управления кондиционе-

ром, наружное зеркало с электроприводом на стороне пассажира
