Электросхемы. Иммобилизатор - Hyundai Solaris

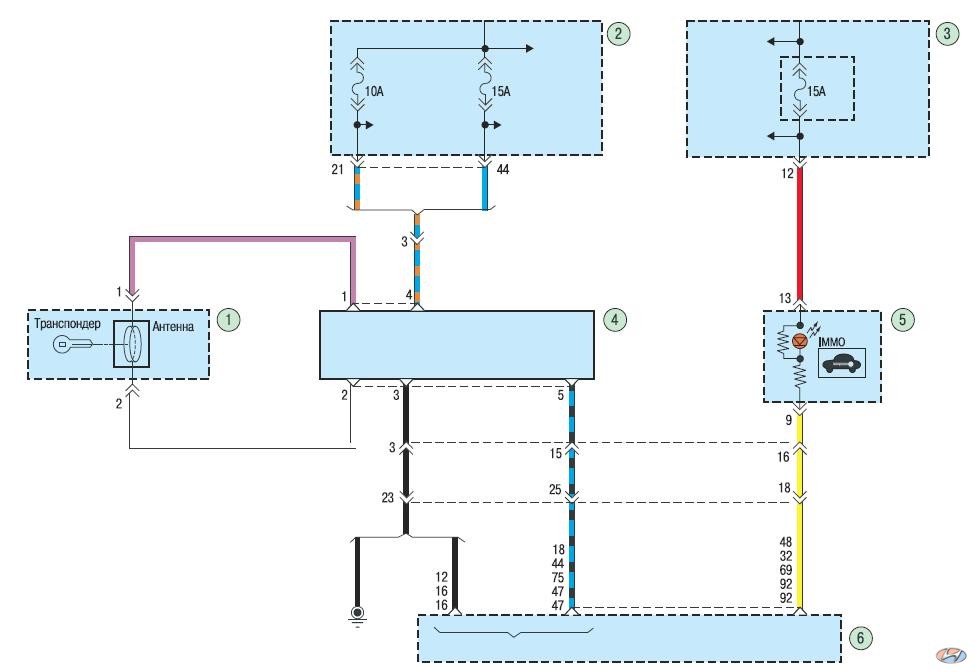

Схема 8. Иммобилизатор: 1 – антенный блок иммобилизатора; 2 – блок реле и предохранителей в моторном отсеке; 3 – блок реле и предохранителей в салоне автомобиля; 4 – модуль иммобилизатора; 5 – комбинация приборов; 6 – электронный блок управления двигателем.
