Электросхемы. Модуль управления электрооборудованием кузова - Hyundai Solaris

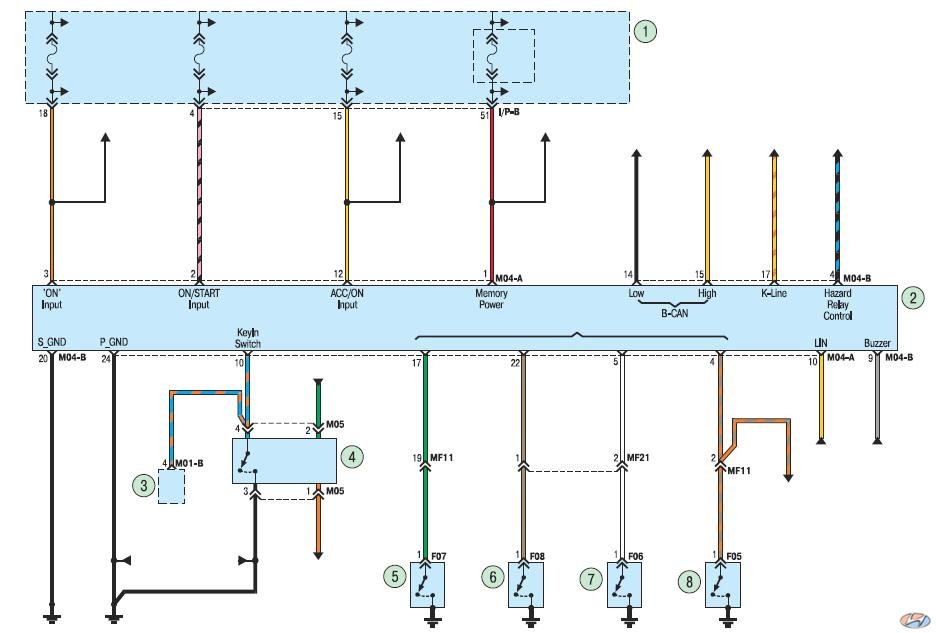

Схема 7. Модуль управления электрооборудованием кузова:1 – монтажный блок в салоне автомобиля; 2 – модуль управления электрооборудованием кузова; 3 – комбинация приборов; 4 – сигнализатор незакрытых дверей; 5 – концевой выключатель левой задней двери; 6 – концевой выключатель правой задней двери; 7 – концевой выключатель пассажирской двери; 8 – концевой выключатель двери водителя.
