Hyundai Elantra 2017 года. Руководство - часть 36





7-81

Т

е

хническ

ое об

слу

ж

ив
ание

7

Блок предохранителей со стороны водителя

Наименование

предохранителя

Символ

Номинал

предохранителя

Защищаемая цепь

Водительская

дверь с

электроприводами

15A

Замок двери водителя

Модуль 2

10A

BCM, блок управления эл. ключами, лампа потолочной консоли, Стрелочные часы,
головное устройство А/В и навигации, клавиатура, Видеорегистратор, передний
монитор, блок кругового обзора, блок системы помощи при парковке

7-82

Техническое обслуживание

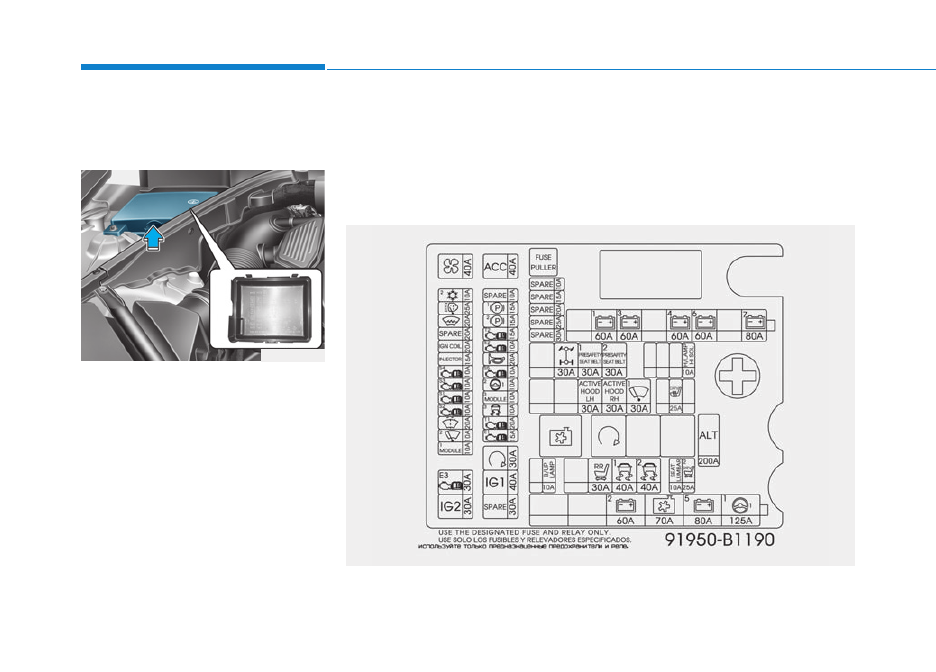

Панель плавких
предохранителей в отсеке
двигателя

С внутренней стороны крышки
блока реле и предохранителей
находится этикетка с указанием
названий предохранителей и их
номинала.

ODH073033

ODH073034L

✽ К СВЕДЕНИЮ

Приведенные в этом руководстве описания блока предохранителей
применимы не ко всем транспортным средствам (в зависимости от
вариантного исполнения). Все данные актуальны на момент публикации.
При проверке блока предохранителей следует использовать этикетку
блока предохранителей для данного транспортного средства.

7-83

Т

е

хническ

ое об

слу

ж

ив
ание

7

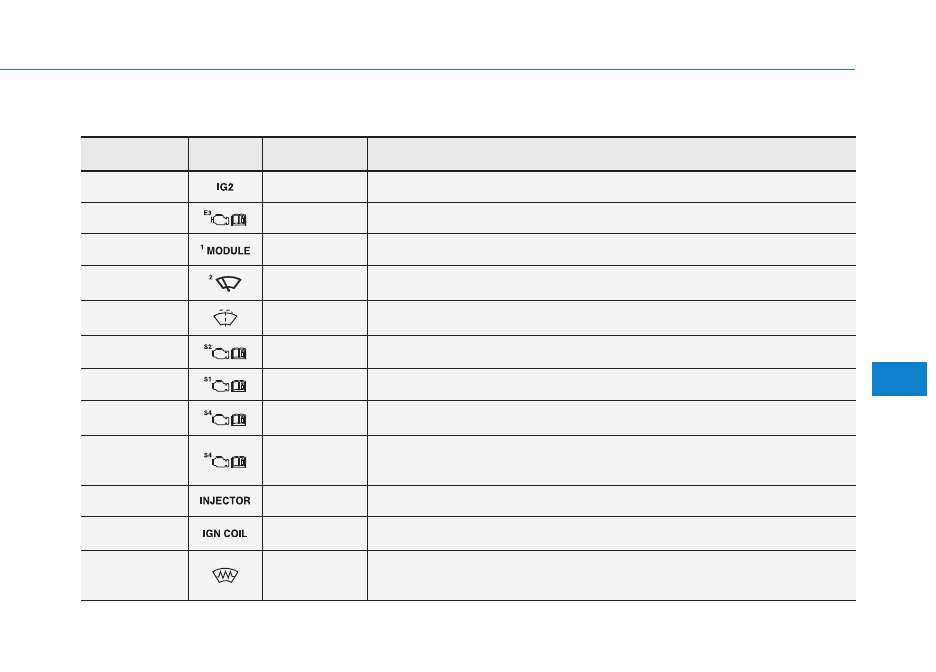

Основной блок предохранителей моторного отсека - I

Наименование

предохранителя

Символ

Номинал

предохранителя

Защищаемая цепь

ЗАЖ. 2

30A

Реле ЗАЖ2

ECU 3

30A

Реле управления двигателем

Модуль 1

10A

Блок управления AWD, радар системы интеллектуального круиз-контроля

Стеклоочистител

ь 2

10A

Металлический монтажный блок (ПП № 2 - реле стеклоочистителя)

Реле

стеклоомывателя

20A

Реле стеклоомывателя

Датчик 2

10A

ECM, датчик концентрации кислорода №№ 1, 2, 3, 4

Датчик 1

10A

ECM, датчик концентрации кислорода №№ 1, 2, 3, 4

Датчик 3

10A

ECM, задняя соединительная панель (реле топливного насоса)

Датчик 4

10A

Реле 1 (реле вентилятора системы охлаждения): левостороннее управление
(соединительная панель М/О), правостороннее управление (дополнительная
соединительная панель М/О)

Форсунка

15A

Блок управления форсунками

Катушка

зажигания

20A

G6DG/G6DH/G6DJ: конденсатор, катушка зажигания №№ 1, 2, 3, 4, 5, 6
G8BE: конденсатор №№ 1 и 2, катушка зажигания №№ 1, 2, 3, 4, 5, 6, 7 и 8

Реле

обогревателя

стекла

20A

Металлический монтажный блок (ПП № 2 - реле обогревателя ветрового стекла)

7-84

Техническое обслуживание

Основной блок предохранителей моторного отсека - I

Наименование

предохранителя

Символ

Номинал

предохранителя

Защищаемая цепь

Омыватель фар

25A

Реле омывателя фар

Кондиционер 2

10A

Блок управления климатической системой

Вентилятор

40A

Реле вентилятора

ЗАЖ. 1

40A

Реле ЗАЖ1

Пуск

30A

Распределительная панель М/О (реле 2 - реле стартера)

ECU 1

15A

ECM, блок управления форсунками

TCU 1

20A

TCM

ESC 3

10A

Блок управления ESP, датчик угла поворота рулевого колеса

Модуль 3

10A

Радар системы интеллектуального круиз-контроля, модуль управления активным
подъемником капота

MDPS 2

10A

Блок MDPS

Датчик 5

10A

G6DG/G6DH/G6DJ: Электромагнитный клапан давления масла

Звуковой сигнал

20A

Реле звукового сигнала

7-85

Т

е

хническ

ое об

слу

ж

ив
ание

7

Основной блок предохранителей моторного отсека - I

Наименование

предохранителя

Символ

Номинал

предохранителя

Защищаемая цепь

ECU 2

10A

ECM, блок управления форсунками, генератор (G8BE)

TCU 2

15A

TCM, переключатель диапазонов коробки передач, блок управления AWD
(G6DG/G6DH/G6DJ)

EPB 2

15A

Модуль электрического стояночного тормоза

EPB 1

15A

Модуль электрического стояночного тормоза

ACC

40A

Реле ACC

7-86

Техническое обслуживание

Основной блок предохранителей моторного отсека - II

Наименование

предохранителя

Символ

Номинал

предохранителя

Защищаемая цепь

ГЕНЕРАТОР

200A

Генератор, мультипредохранитель (BATT) - F12/F13/F14/F15, плавкий
предохранитель - F19/F20/F21/F22/F23

B+1

60A

IGPM (плавкий предохранитель - F16/F42, устройство защиты от токов утечки
(плавкий предохранитель - F2/F9/F10/F17/F35), IPS 1)

B+3

60A

IGPM (плавкий предохранитель - F11/F18/F30/F36, IPS 2/IPS 3/IPS 5/IPS 7)

B+4

60A

IGPM (плавкий предохранитель - F24/F29, IPS 4/IPS 6)

B+6

60A

Металлический монтажный блок (ПП № 1, плавкий предохранитель - F40/F41/F42)

B+7

80A

Металлический монтажный блок (ПП № 2, плавкий предохранитель - F65/F68/F69/F71)

B+2

60A

IGPM (плавкий предохранитель - F1/F8/F15/F22/F28/F33/F39/F40/F45/F46)

Вентилятор

охлаждения

70A

Реле 1 (реле вентилятора системы охлаждения)

B+5

80A

Металлический монтажный блок (ПП № 1, плавкий предохранитель - F52/F53/F54/F55)

MDPS

125A

Блок MDPS

Фонарь света

заднего хода

10A

TCM, переключатель диапазонов коробки передач, задний комбинированный фонарь
(ВНУТР) ЛЕВ/ПРАВ, электрохромное зеркало, головное устройство А/В и навигации

Блок реле

заднего сиденья
с электрическим

приводом

30A

Блок реле заднего сиденья с электроприводом

7-87

Т

е

хническ

ое об

слу

ж

ив
ание

7

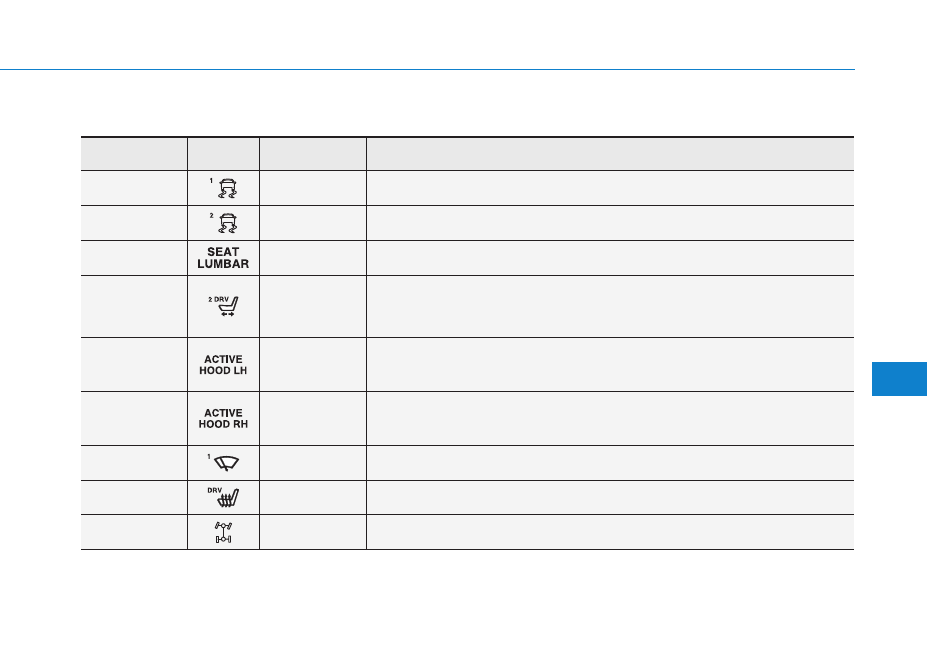

Основной блок предохранителей моторного отсека — II

Наименование

предохранителя

Символ

Номинал

предохранителя

Защищаемая цепь

ESC1

40A

Блок управления ESP, многофункциональный диагностический разъем

ESC2

40A

Блок управления ESP, многофункциональный диагностический разъем

Поясничная

опора

10A

Блок реле сиденья водителя и пассажира с электрическим приводом, блок
управления поясничной опорой сиденья водителя и пассажира

Сиденье

водителя с

электрическим

приводом (2)

25A

Модуль интегрированной системы памяти водительского сидения, переключатель
водительского сиденья с электрическим приводом, блок реле водительского сиденья
с электроприводом

Активный

подъемник

капота, ЛЕВ

30A

Модуль управления активным подъемником капота

Активный

подъемник

капота, ПРАВ

30A

Модуль управления активным подъемником капота

Стеклоочистител

ь 1

30A

Электродвигатель стеклоочистителя

Обогреватель

сиденья водителя

25A

Блок управления климат-контролем сиденья водителя, блок обогрева сиденья водителя

AWD

30A

Блок управления AWD

7-88

Техническое обслуживание

Основной блок предохранителей моторного отсека — II

Наименование

предохранителя

Символ

Номинал

предохранителя

Защищаемая цепь

Устройство

предварительног

о натяжения

ремня

безопасности 1

30A

Модуль устройства предварительного натяжения ремня безопасности

Устройство

предварительног

о натяжения

ремня

безопасности 2

30A

Модуль устройства предварительного натяжения ремня безопасности

Соленоид фары

дальнего света

10A

Металлический монтажный блок (ПП № 2 - реле соленоида фары дальнего света)

7-89

Т

е

хническ

ое об

слу

ж

ив
ание

7

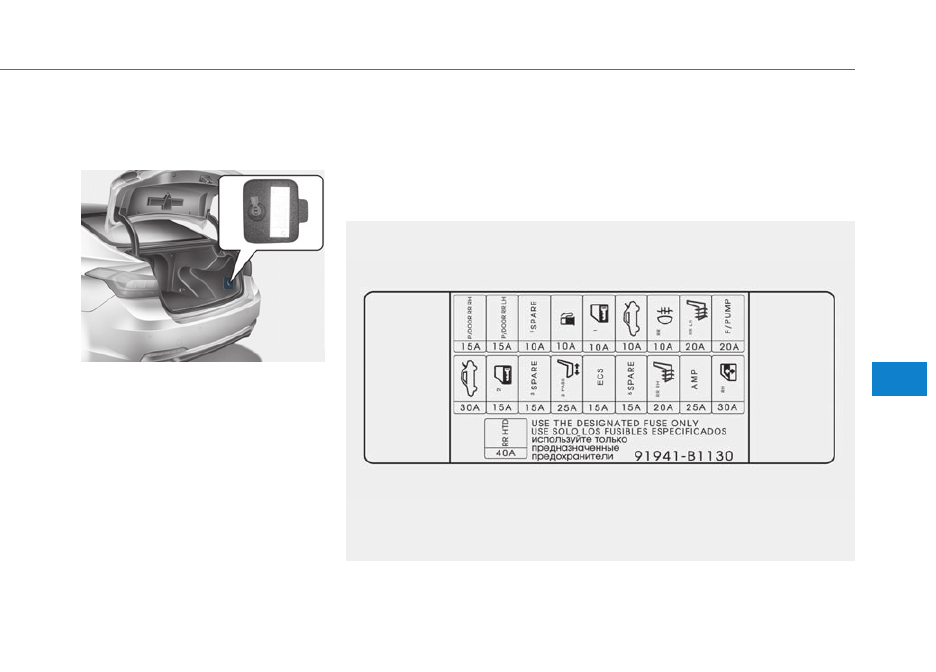

Панель предохранителей в
багажнике (задний блок
предохранителей)

С внутренней стороны крышки
блока реле и предохранителей
находится этикетка с указанием
названий предохранителей и их
номинала.

ODH073052L

ODH073036

✽ К СВЕДЕНИЮ

Приведенные в этом руководстве описания блока предохранителей
применимы не ко всем транспортным средствам (в зависимости от
вариантного исполнения). Все данные актуальны на момент публикации.
При проверке блока предохранителей следует использовать этикетку
блока предохранителей для данного транспортного средства.

7-90

Техническое обслуживание

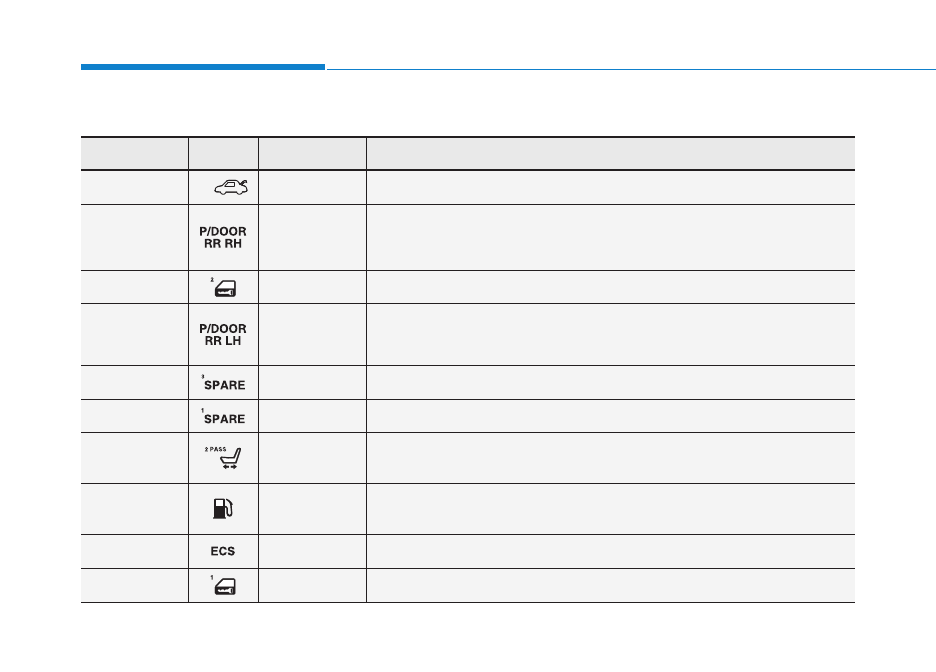

Панель предохранителей в багажнике (задний блок предохранителей)

Наименование

предохранителя

Символ

Номинал

предохранителя

Защищаемая цепь

Крышка

багажника

30A

Управляющий модуль крышки багажника

Задняя правая

дверь с

электрическими

приводами

15A

Замок задней правой двери

Дверной замок 2

15A

Модуль двери пассажира

Задняя левая

дверь с

электрическими

приводами

15A

Замок задней левой двери

ЗАПАСНОЙ 3

15A

Запасной предохранитель

ЗАПАСНОЙ 1

10A

Запасной предохранитель

Сиденье

пассажира с

электроприводом

25A

Блок реле пассажирского сиденья с электрическим приводом

Крышка люка

топливозаливной

горловины

10A

Реле открытия крышки люка топливного бака, переключатель панели приборов

ECS

15A

Блок ECS

Дверной замок 1

10A

Модуль двери водителя

7-91

Т

е

хническ

ое об

слу

ж

ив
ание

7

Панель предохранителей в багажнике (задний блок предохранителей)

Наименование

предохранителя

Символ

Номинал

предохранителя

Защищаемая цепь

ЗАПАСНОЙ 5

15A

Запасной предохранитель

Крышка

багажника

10A

Реле крышки багажника, зуммер модуля крышки багажника

Обогреватель

заднего правого

сиденья

20A

Тип 6:4: Управляющий модуль системы климат-контроль ЗП сиденья, цельного типа:
Управляющий модуль обогревателем ЗП сиденья

Задний

противотуманный

фонарь

10A

Реле задних противотуманных фонарей

УСИЛ.

25A

УСИЛ.

Обогреватель

заднего левого

сиденья

20A

Тип 6:4: Управляющий модуль системы климат-контроль ЗЛ сиденья, цельного типа:
Управляющий модуль обогревателем ЗЛ сиденья

Электростеклопо

дъемник

пассажирской

двери

30A

Модуль электрического стеклоподъемника двери водителя и пассажира, модуль
электрического стеклоподъемника ЗП двери

Топливный насос

20A

Реле топливного насоса

Обогреватель

заднего стекла

40A

Реле обогревателя заднего стекла

7-92

Техническое обслуживание

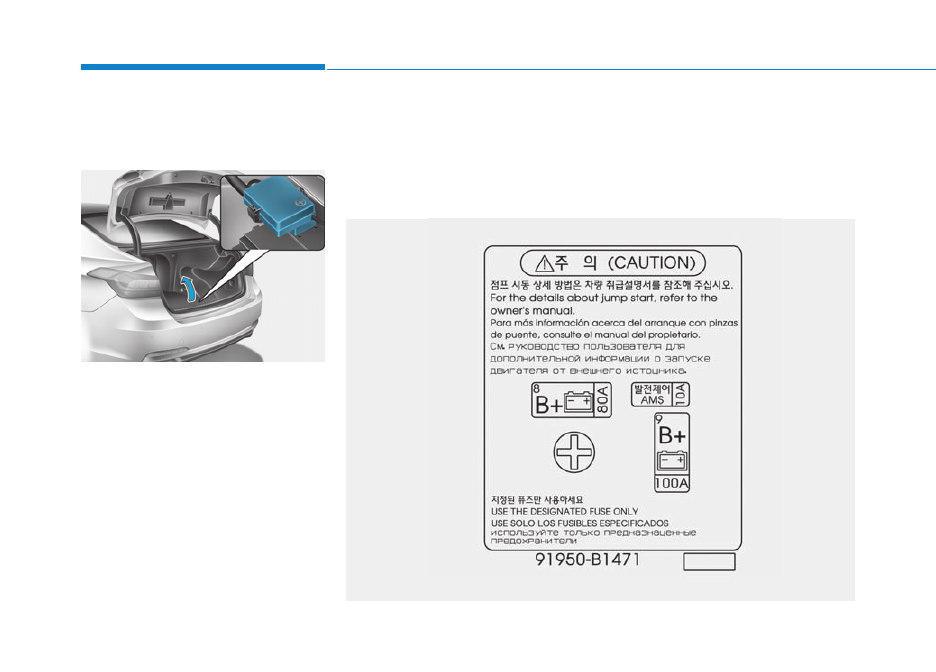

Панель предохранителей в
багажнике (Панель
предохранителей АКБ)

С внутренней стороны крышки
блока реле и предохранителей
находится этикетка с указанием
названий предохранителей и их
номинала.

ODH073037

✽ К СВЕДЕНИЮ

Приведенные в этом руководстве описания блока предохранителей
применимы не ко всем транспортным средствам (в зависимости от
вариантного исполнения). Все данные актуальны на момент публикации.
При проверке блока предохранителей следует использовать этикетку
блока предохранителей для данного транспортного средства.

ODH073038L

• Блок предохранителей отсека аккумуляторной батареи

7-93

Т

е

хническ

ое об

слу

ж

ив
ание

7

Блок предохранителей в багажнике (блок предохранителей отсека аккумуляторной батареи)

Наименование

предохранителя

Символ

Номинал

предохранителя

Защищаемая цепь

B+9

100A

Задняя соединительная панель (плавкий предохранитель
- F51/F52/F53/F54/F57/F58/F59/F60/F62/F63/F64/F65/F66/F67/F68/F69)

B+8

80A

Металлический монтажный блок (ПП № 2, плавкий предохранитель
- F57/F58/F59/F60 & F61/F62/F63/F64/F66/F67)

AMS

10A

Датчик аккумуляторной батареи

7-94

Техническое обслуживание

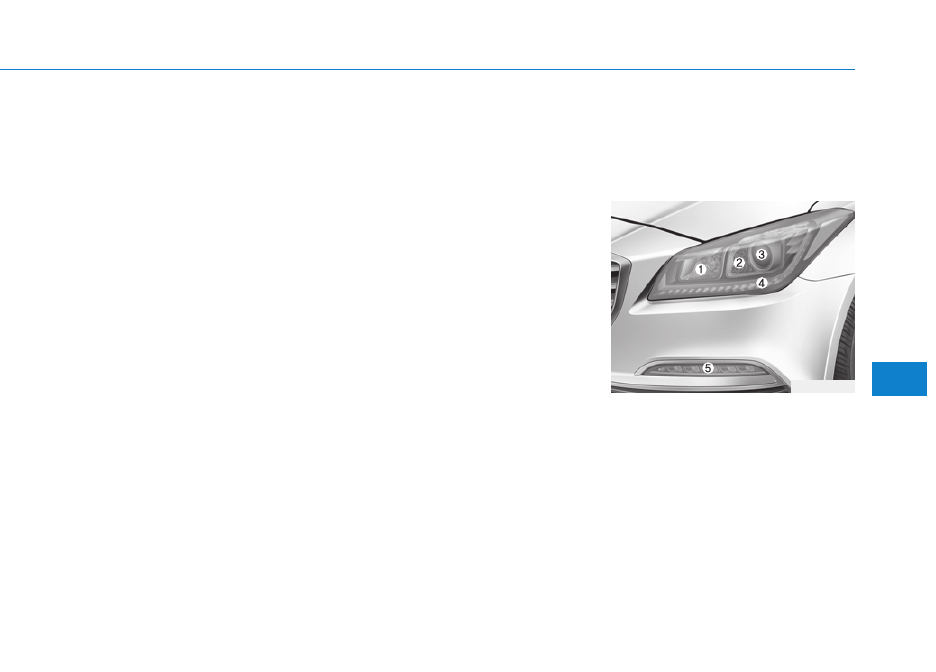

ЛАМПЫ ОСВЕЩЕНИЯ

Используйте лампы с требуемой

величиной мощности.

При замене сгоревших ламп
используйте новые лампы
той же мощности. В
противном случае, может
произойти перегорание
плавкого предохранителя или
повреждение электрической
проводки.

ВНИМАНИЕ

Если у вас нет необходимого
инструмента, надлежащих ламп
и опыта, рекомендуем
обратиться к авторизованному
дилеру HYUNDAI. Во многих
случаях замена ламп в
автомобиле затруднена
другими деталями, которые
необходимо демонтировать
для получения доступа к
лампе. В особенности это
касается демонтажа узла фары
для замены ламп.
Снятие/установка узла фары
может привести к повреждению
автомобиля.

ВНИМАНИЕ

Выполнение работ, связанных
с лампами освещения

Перед выполнением работ,
связанных с осветительными
приборами, поставьте
автомобиль на стояночный
тормоз, убедитесь, Кнопка
пуска/остановки двигателя
находится в положении
ВЫКЛ. и выключите лампы во
избежание непредвиденного
перемещения автомобиля,
ожога рук или получения
удара электрическим током.

ОСТОРОЖНО

7-95

Т

е

хническ

ое об

слу

ж

ив
ание

7

✽ К СВЕДЕНИЮ

После сильного дождя или мытья
автомобиля рассеиватели фар и
задних фонарей могут выглядеть
побелевшими. Это обусловлено
разницей температур воздуха
внутри и снаружи фар. Это
явление аналогично запотеванию
окон автомобиля изнутри во
время дождя и не является
признаком наличия
неисправностей. Если в
результате утечек вода попадает в
электрическую цепь подключения
лампы, автомобиль должен быть
проверен официальным дилером
компании HYUNDAI.

❈ Функция адаптации к изменению

направления дорожного
движения (для Европы)

Пучок ближнего света фар
распределяется асимметрично.
После въезда в страну с
противоположным направлением
движения эта асимметричная часть
будет ослеплять водителей
встречных транспортных средств.
Для предотвращения этого правила
ECE требуют применения
нескольких технических решений
(таких, как автоматическая функция
адаптации к изменению
направления дорожного движения,
нанесение самоклеющейся пленки,
направление вниз). Эти фары
сконструированы таким образом,
чтобы не ослеплять водителей
встречных автомобилей. Поэтому
вам не требуется менять фары в
стране с противоположным
направлением движения.

Замена ламп в фарах,
габаритных фонарях,
указателях поворота и
передних противотуманных
фарах

(1) Передний указатель поворота
(2) Стационарная лампа

освещения на поворотах

(3) Передняя фара

(дальнего/ближнего света)

(4) Габаритный огонь

(светодиодный) /
Лампа дневных ходовых огней
(при наличии)

(5) Лампа передней

противотуманной фары

ODH073039

7-96

Техническое обслуживание

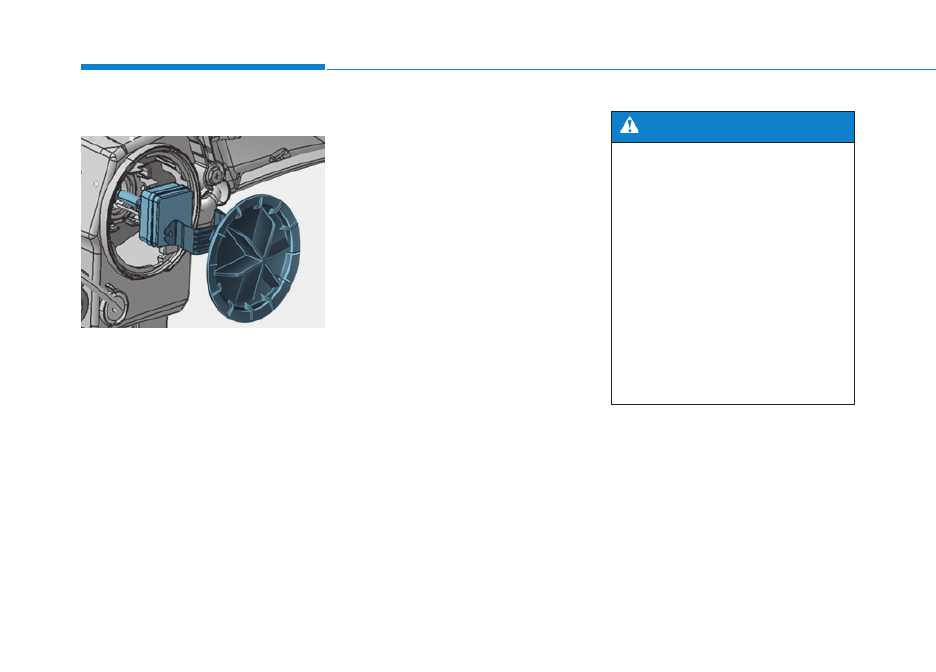

Фара (газоразрядная)

Если лампа не работает, обратитесь
к авторизованному дилеру HYUNDAI
для проверки автомобиля.
1. Выключите двигатель.
2. Откройте капот.
3. Извлеките патрон из блок-фары,

провернув его против часовой
стрелки до совмещения выступов
на патроне с прорезями блок-
фары.

4. Извлеките лампу из патрона,

нажав на нее и повернув против
часовой стрелки до совмещения
выступов на лампе с прорезями
патрона. Извлеките лампу из
патрона.

5. Установите новую лампу, для

чего вдавите ее в патрон и
поверните до фиксации.

6. Установите патрон в блок-фару.

Для этого необходимо
совместить выступы на патроне
с прорезями блок-фары.

7. Вдавите патрон в блок-фару и

поверните его по часовой
стрелке.

П Р Е Д У П Р Е Ж Д Е Н И Е .
Г А З О Р А З Р Я Д Н А Я Д Н А Я
ЛАМПАФара ближнего света
(при наличии)

Не пытайтесь менять или
проверять лампы фар
ближнего света (ксеноновые)
вследствие опасности
поражения электрическим
током. Если лампы передних
фар ближнего света
(ксеноновые) не загораются,
обратитесь к уполномоченному
дилеру HYUNDAI для проверки
автомобиля.

ОСТОРОЖНО

ODH073064L















содержание   ..  34  35  36  37   ..
