H - символ,

обозначающий

скоростную категорию шины.
Для получения допол-
нительной информации смотри
таблицу скоростных категорий,
приведенную в данном разделе.

Обозначение размера колеса

На колеса также наносится
маркировка, содержащая данные,
необходимые при выполнении
замены. Ниже приводится
значение букв и цифр в условном
обозначении размера колеса.

Пример обозначения размера
колеса:
7,5JX18

7,5 - ширина обода в дюймах.
J - обозначение профиля обода

колеса.

18 - диаметр обода в дюймах.

Скоростные категории шин

В приведенной ниже таблице
содержатся различные скоростные
категории, используемые в
настоящее время применительно к
легковым автомобилям. Код
скоростной категории является
частью обозначения размера,
наносимого на боковую
поверхность шины. Этот символ
соответствует максимальной
скорости, при которой может
эксплуатироваться шина.

3. Проверка ресурса шины

(TIN: идентификационный
номер шины)

У всех шин, имеющих срок службы
более шести лет согласно дате
изготовления, по мере старения
происходит естественное
понижение прочностных и других
характеристик (даже у шин
неиспользуемых запасных колес).
По этой причине, шины (включая
шину запасного колеса) следует
заменять на новые. Дата
изготовления шины указывается на
ее боковой поверхности (в
некоторых случаях, с внутренней
стороны) в составе кода DOT. Код
DOT наносится на поверхность шин
и состоит из цифр и букв английского
алфавита. Дата изготовления
содержится в последних четырех
разрядах (символах) кода DOT.

Символ,

обозначающий

скоростную

категорию шины

Максимальная

скорость

180 км/ч

(112 миль/час)

190 км/ч

(118 миль/час)

210 км/ч

(130 миль/час)

240 км/ч

(149 миль/час)

Свыше 240 км/ч

(149 миль/час)

7-66

Техническое обслуживание

DOT : XXXX XXXX OOOO
В первой части кода DOT
содержится кодовый номер завода-
изготовителя, размер шины и тип
рисунка протектора, а последние
четыре цифры указывают неделю и
год изготовления.
Например:
DOT XXXX XXXX 1615 указывает,
что шина была изготовлена на 16-
й неделе 2015 г.

4. Материал и расположение

корда в шине

Внутри шины находится большое
количество слоев прорезиненной
ткани. Производители должны
указывать материалы,
использованные при изготовлении
шин. В этот список обычно входят
сталь, нейлон, полиэстер и др.
Буква “R” означает радиальное
расположение слоев корда; буква
“D” - диагональное или наклонное
расположение слоев; буква “B”
соответствует диагонально-поясной
схеме расположения слоев.

5. Максимальное допустимое

давление воздуха в шинах

Эта величина соответствует
наибольшему давлению, которое
может выдержать шина. Не
превышайте максимальное
допустимое давление в шине.
Рекомендуемые значения давления
в шине указываются в табличке
“Характеристики шины и данные о
допустимой загрузке автомобиля”.

Наработка шин

Со временем шины
изнашиваются, даже если они
не эксплуатируются. Вне
зависимости от того стерлась
ли покрышка или нет,
рекомендуется заменять шины
после шести (6) лет
эксплуатации в обычных
условиях. Жаркий климат или
частые большие нагрузки могут
ускорить процесс изнашивания
шин. Игнорирование данного
предупреждения может
приветси к быстрому износу
шин, что может привести к
потере управления и аварии с
серьезными травмами или
смертью.

ОСТОРОЖНО

7-67

хническ

ое об

слу

ив
ание

6. Максимальная допустимая

нагрузка

Эта величина, указываемая в
килограммах и фунтах, означает
максимальную нагрузку, которую
может выдержать шина. Производя
замену, всегда используйте шины,
которые имеют ту же величину
допустимой нагрузки, что и шины,
установленные на автомобиль
заводом-изготовителем.

7. Классификация по

качеству на основании
равномерного износа
протектора шины

Стандарт качества можно найти
при необходимости на боковой
стороне шины между шириной
протектора и шириной камеры.
Например:
ИЗНОСОСТОЙКОСТЬ
ПРОТЕКТОРА 200
СЦЕПЛЕНИЕ АА
ТЕМПЕРАТУРА А

Износ протектора

Категория качества по износу шины
является относительной оценкой,
основанной на скорости износа
шины при контролируемых
условиях в ходе цикла
государственных испытаний.
Например, шина, имеющая
категорию 150, будет изнашиваться
в полтора раза дольше в ходе
государственных испытаний, чем
шина категории 100.
Относительные характеристики
зависят от реальных условий
эксплуатации. Тем не менее,
характеристики могут отличаться
от нормальных из-за различий в
стиле вождения, проводимом
обслуживании, характеристиках
дорожного покрытия и климата.
Обозначение категории наносится
на боковые стенки шин,
предназначенных для легковых
автомобилей. Шины, поставляемые
в качестве стандартного или
дополнительного оснащения
вашего автомобиля, могут
отличаться по категории качества.

Сцепление с дорогой - AA, A, B & C

Существуют следующие категории
качества по сцеплению с дорогой
AA, A, B и C в порядке ухудшения
характеристик. Категории
представляют собой способность
автомобиля тормозить на
влажном асфальтовом или
бетонном покрытии в ходе
государственных испытаний. Шина
категории C может иметь плохие
показатели, характеризующие
сцепление с дорогой.

Степень сцепления с
дорожным покрытием,
присвоенная данной шине,
получена в ходе испытаний на
торможение при движении
вперед, и не может быть
распространена на случаи
ускорения автомобиля,
движения на повороте и
аквапланирования. Кроме того,
она не отражает максимально
возможного сцепления с
дорожным покрытием.

ОСТОРОЖНО

7-68

Техническое обслуживание

Температура - A, B и C

Существуют следующие категории
качества по температуре: А
(наивысшая), B и C. Эти категории
качества отражают стойкость
шины к выделению тепла и ее
способность рассеивать тепло в
процессе испытаний в
лабораторных условиях на
соответствующем требованиям
испытательном колесе.
Под действием высокой
температуры может происходить
ухудшение свойств материала
покрышки и сокращение ее
ресурса, кроме того, повышенная
температура может привести к
выходу шины из строя. Категории
B и A представляют собой более
высокие уровни показателей,
полученные в лабораторных
условиях с использованием
испытательного колеса, чем
минимальные, требуемые
законодательством.

Низкопрофильная шина
(при наличии)

Низкопрофильная шина, профиль
которой меньше 50, придает
спортивный вид.
Так как низкопрофильные шины
оптимизированы для управления
и торможения, движение может
быть менее комфортным, а также
может быть больше шума по
сравнению со стандартными
шинами.

Температура шины

Категория качества по
температуре устанавливается
для шины с нормальным
давлением воздуха и при
отсутствии перегрузки.
Слишком высокая скорость,
пониженное давление или
повышенная нагрузка,
действующие по отдельности
или в сочетании друг с
другом, могут приводить к
увеличению температуры и
возможному внезапному
выходу шины из строя. Это
может привести к потере
управления автомобилем и
стать причиной серьезной
травмы или смерти.

ОСТОРОЖНО

7-69

хническ

ое об

слу

ив
ание

Так как боковая стенка
низкопрофильной шины
меньше, чем у стандартной,
шину и диск с
низкопрофильной шиной
проще повредить. Поэтому
следуйте инструкциям ниже.
- По неровным дорогам или по

бездорожью передвигайтесь
аккуратно, чтобы не
повредить шины и диски.
После выезда из таких мест
осмотрите шины и диски.

- При проезде рытвин,

искусственных неровностей,
люков или бордюров
двигайтесь медленно, чтобы
не повредить шины и диски.

(Продолжение)

(Продолжение)
- При повреждении шины

рекомендуется проверить ее
состояние или обратиться к
авторизованному дилеру
HYUNDAI.

- Во избежание повреждения

шин проверяйте их
состояние и давление
каждые 3 000 км.

ВНИМАНИЕ

•

Самостоятельно распознать
повреждение шины сложно.
При наличии малейших
признаков повреждения
шины, даже если само
повреждение не видно,
проверьте или замените
шину, так как ее повреждение
может привести к утечке
воздуха.

•

Если шина была повреждена
во время движения по
неровной дороге, при
движении по бездорожью,
при проезде рытвин, люков
или бордюров, гарантия на
нее не распространяется.

•

Информация о шине указана
на ее боковой стенке.

ВНИМАНИЕ

7-70

Техническое обслуживание

ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ

Для защиты электрической
системы автомобиля от выхода из
строя в результате электрической
перегрузки используются плавкие
предохра-нители.
Данный автомобиль имеет две
(или три) панели предохранителей.

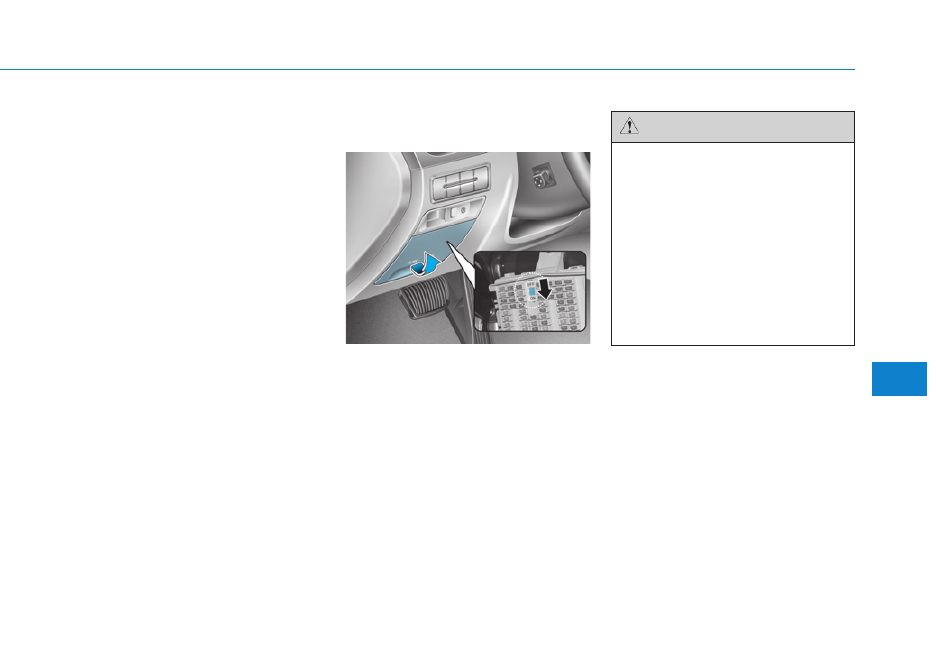

Одна располагается под панелью
со стороны водителя, остальные -
в отсеке двигателя возле
аккумуляторной батареи.
Если в вашем автомобиле не
работают какие-либо осветительные
приборы дополнительное
электрооборудование или элементы
управления, проверьте плавкий
предохранитель соответствующей
цепи. Если предохранитель
перегорел, проводник внутри него
будет расплавленным.

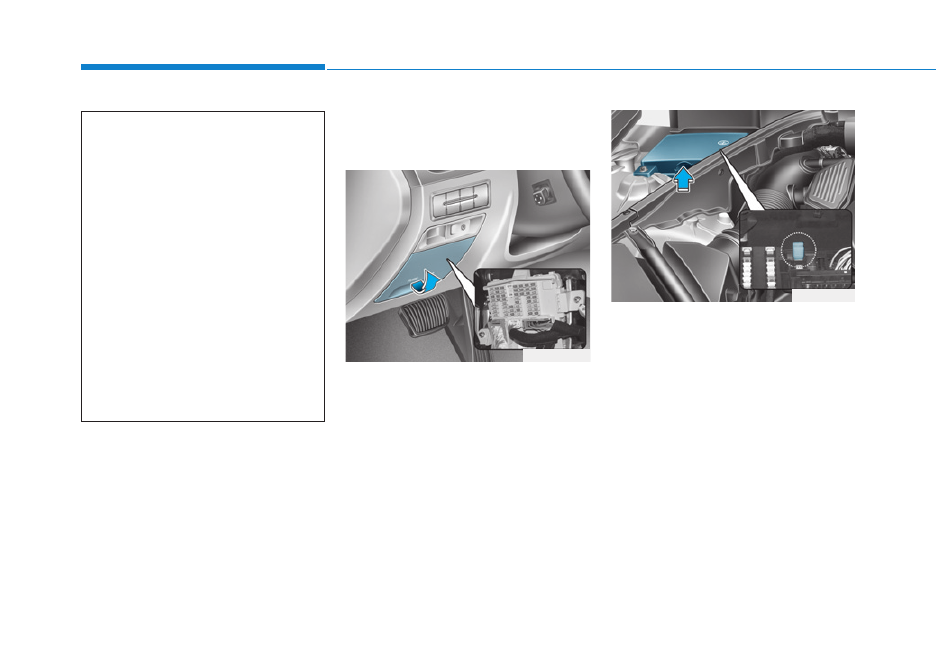

Если электрическая система не
работает, в первую очередь
проверьте панель
предохранителей, установленную
со стороны водителя.
Перед заменой перегоревшего
предохранителя отсоедините
отрицательный кабель АКБ.

Для замены сгоревшего плавкого
предохранителя всегда
используйте предохранитель того
же номинала.
Если после выполнения замены
предохранитель повторно
перегорел, это указывает на
наличие неисправности элементов
электрической системы. Избегайте
использования затронутых систем.
Рекомендуем обратиться за
консультацией к авторизованному
дилеру HYUNDAI.

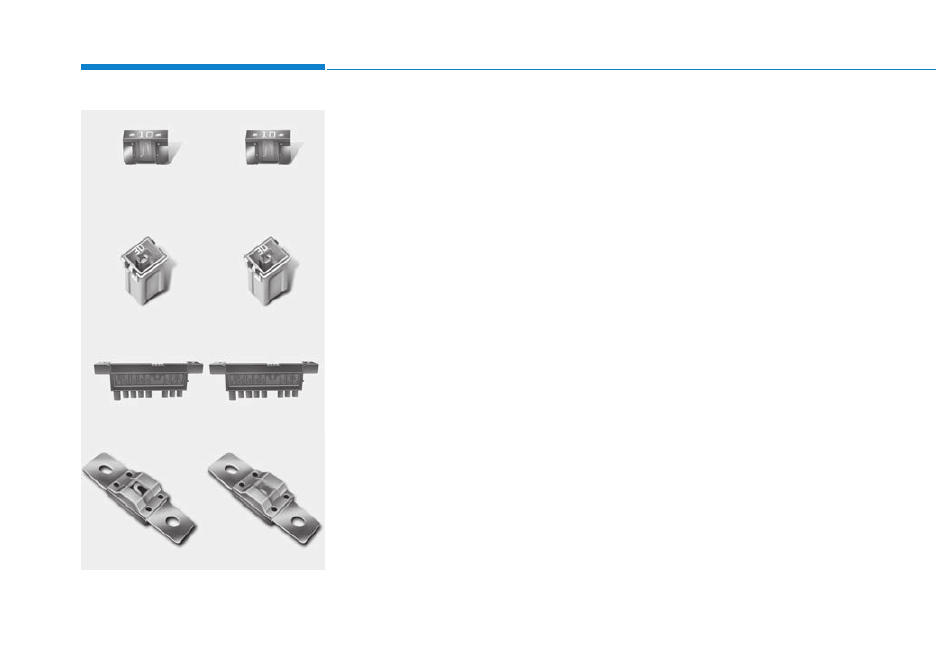

Используется четыре вида

предохранителей: пластинчатые

для слабых токов, патронные,

мультипредохранители и плавкие

перемычки для сильных токов.

Исправный
предохранитель

■ Предохранитель ножевого типа

■ Предохранитель патронного типа

■ Мультипредохранитель

Сгоревший
предохранитель

■ Плавкая перемычка

Исправный
предохранитель

Сгоревший
предохранитель

OLMB073029/OBH072060

Сгоревший
предохранитель

Исправный
предохранитель

7-71

хническ

ое об

слу

ив
ание

✽ К СВЕДЕНИЮ

Фактическая табличка на панели
предохранителей/реле может
отличаться от установленных
элементов.

•

При замене перегоревшего
предохранителя или реле на
новые убедитесь, что
новый предохранитель или
реле плотно входят в
фиксаторы. Неполная
установка предохранителя
или реле может привести к
повреждению проводки и
электрических систем
автомобиля, а также
возможному пожару.

•

Не извлекайте
предохранители, реле и
клеммы, закрепленные
болтами или гайками.
Предохранители, реле и
клеммы могут быть не
полностью закреплены, что
может привести к пожару.

(Продолжение)

ВНИМАНИЕ

Замена предохранителя

•

Для замены плавкого
предохранителя всегда
используйте предохранитель
того же номинала.

•

Установка предохранителя с
большим номинальным
током может привести к
повреждению и
возникновению пожара.

•

Запрещается даже временно
устанавливать проволочные
перемычки взамен
с о о т в е т с т в у ю щ и х
предохранителей. Это может
привести к повреждению
электрической проводки и
возникновению пожара.

ОСТОРОЖНО

Запрещается использовать
отвертку или любой другой
металлический предмет для
извлечения предохранителей,
поскольку это может вызвать
короткое замыкание и
повредить электрическую
систему.

ВНИМАНИЕ

7-72

Техническое обслуживание

Замена предохранителя,
установленного на
внутренней панели

1. Переведите кнопку пуска/останова

в положение OFF (выкл.) и
разомкните все остальные
переключатели.

2. Откройте крышку панели пре-

дохранителей.

3. Извлеките

подозреваемый

предохранитель, потянув его в
направлении под прямым углом к
панели. Для извлечения плавких
предохранителей из панели в
отсеке двигателя используйте
приспособление, входящее в
комплект поставки автомобиля.

4. Проверьте

снятый

предохранитель; если он
перегорел, замените его на
новый.

Вставьте новый плавкий
предохранитель с тем же
номинальным током и
убедитесь, что он надежно
закреплен в зажимах.

(Продолжение)

Если перегорают
предохранители, реле или
клеммы, закрепленные
болтами или гайками,
рекомендуется обратиться к
авторизованному дилеру
HYUNDAI.

•

Запрещается вставлять
другие предметы, за
и с к л ю ч е н и е м
предохранителей и реле, в
клеммы для
п р е д о х р а н и т е л е й / р е л е ,
такие как отвертка или
провод. Это может привести
к неисправности контактов
и сбою системы.

ODH073054

ODH073031

7-73

хническ

ое об

слу

ив
ание

В случае неплотного контакта
рекомендуем обратиться к
авторизованному дилеру HYUNDAI.
При отсутствии запасных

предохранителей используйте

предохранители с тем же

номинальным током,

установленные в цепях

устройств, которые не

являются обязательными для

работы автомобиля, таких как

прикуриватель.

Если фары или другие
электрические элементы не
работают, а плавкие
предохранители на панели в салоне
автомобиля исправны, проверьте
панель плавких предохранителей в
отсеке двигателя. Если плавкий
предохранитель перегорел, его
следует заменить.

Переключатель
предохранителей

Всегда держите переключатель
предохранителей в положении ON
(ВКЛ).
В случае перемещения
переключателя в положение OFF
(ВЫКЛ) возможен сброс настроек
некоторых компонентов, таких как
аудиосистема и цифровые часы, а
также неправильное
функционирование передатчика
(или электронного ключа).

ODH073032

•

Всегда держите
п е р е к л ю ч а т е л ь
предохранителей в
положении ON (ВКЛ) во
время движения.

•

Не допускайте
многократного извлечения и
установки на место
плавкого предохранителя.
Плавкий предохранитель
может износиться.

ВНИМАНИЕ

7-74

Техническое обслуживание

Замена предохранителя,
установленного на панели в
отсеке двигателя

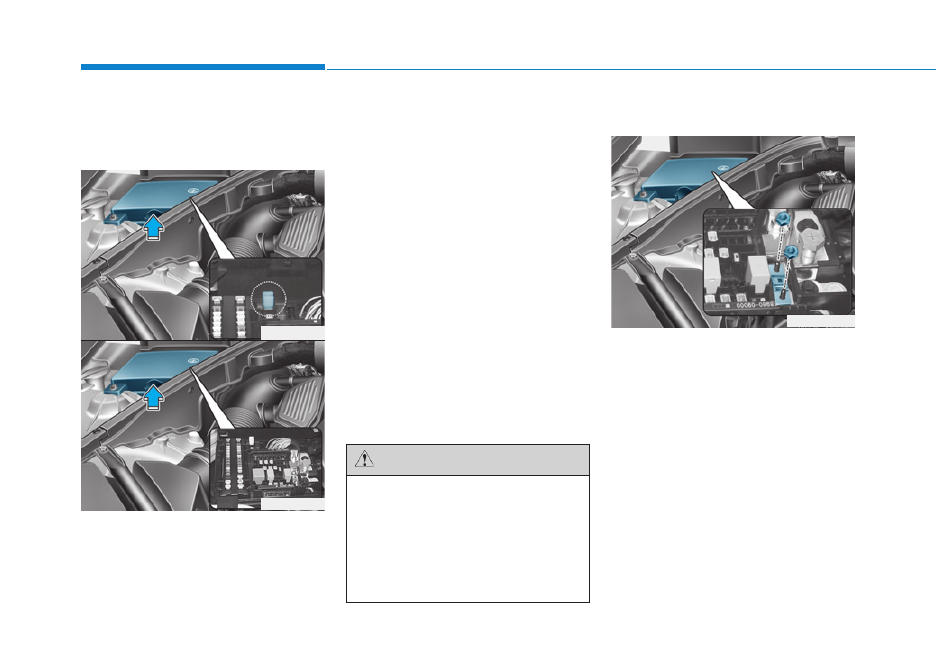

1. Переведите

кнопку

пуска/останова в положение
OFF (выкл.) и разомкните все
остальные переключатели.

Нажмите на крышку панели
плавких предохранителей и
снимите ее.

3. Проверьте

снятый

предохранитель; если он
перегорел, замените его на
новый. Для извлечения или
установки плавкого
предохранителя на панели в
отсеке двигателя используйте
предназначенный для этого
съемник.

Вставьте новый плавкий
предохранитель с тем же
номинальным током и убедитесь,
что он надежно закреплен в
зажимах. В случае неплотного
контакта рекомендуем
обратиться к авторизованному
дилеру HYUNDAI.

Главный предохранитель

Если главный предохранитель
перегорел, его необходимо
извлечь следующим образом:
1. Остановить двигатель.
2.

Отсоединить кабель от
отрицательной (-) клеммы
аккумуляторной батареи.

3. Открутить гайки, показанные на

приведенном выше рисунке.

4. Заменить предохранитель на

новый того же самого номинала.

Установить на место все
демонтированные детали в
обратной последовательности.

После проверки панели плавных
предохранителей в отсеке
двигателя, надежно закрепите ее
крышку. В противном случае
может произойти выход из строя
электрической системы из-за
попадания в панель воды.

ВНИМАНИЕ

ODH073054

ODH073056

ODH073057A

7-75

хническ

ое об

слу

ив
ание

✽ К СВЕДЕНИЮ

Если главный предохранитель
перегорел, даже если
предохранитель на панели
моторного отсека и внутренний
предохранитель не перегорели, а
электрическая система не
работает, то возможной причиной
является перегорание главного
предохранителя. Главный
предохранитель соединен с
остальными частями и
системами. Рекомендуется
обратиться к авторизованному
дилеру HYUNDAI.

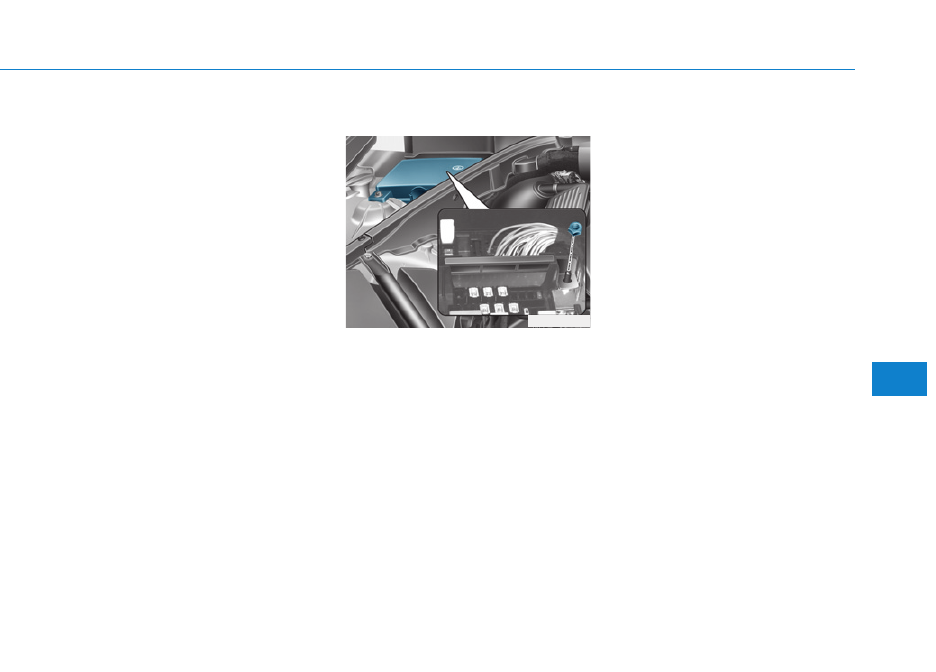

Мультипредохранитель

П е р е г о р е в ш и й
мультипредохранитель извлекают
следующим образом:
1.

Отсоедините кабель от
отрицательной клеммы акку-
муляторной батареи.

2. Открутить болты, показанные

на приведенном выше рисунке.

Для замены сгоревшего
плавкого предохранителя всегда
используйте предохранитель
того же номинала.

Установка выполняется в
порядке, обратном разборке.

✽ К СВЕДЕНИЮ

В случае перегорания
м у л ь т и п р е д о х р а н и т е л я
рекомендуем обратиться к
авторизованному дилеру
HYUNDAI.

ODH073055

7-76

Техническое обслуживание

Описание панели плавких
предохранителей и реле

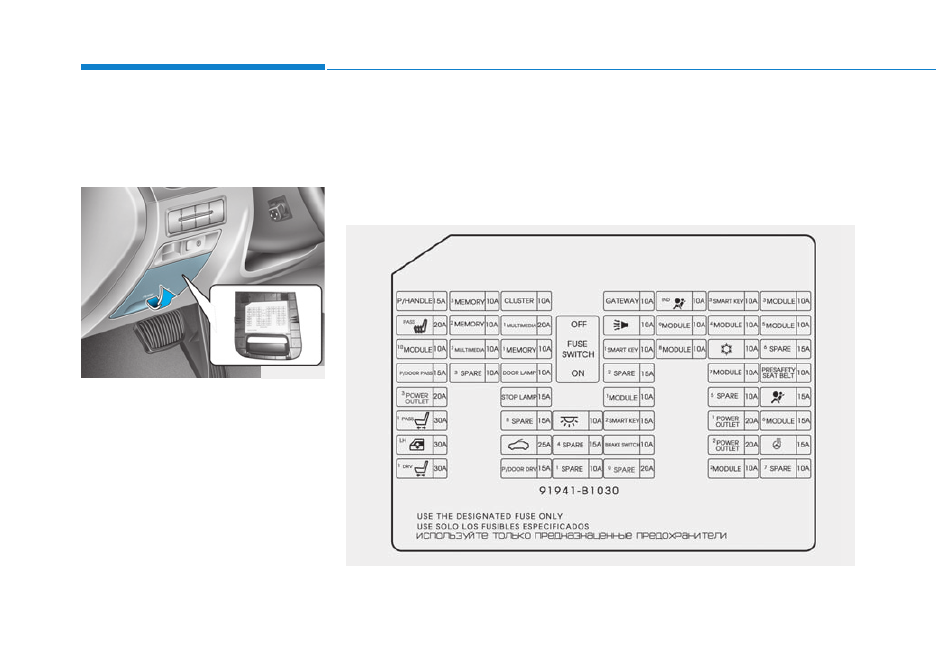

Блок предохранителей со
стороны водителя

Под крышкой панели плавких
предохранителей и реле находится
табличка с наименованиями
предохранителей/реле и
величинами их номинальных токов.

ODH073051L

✽ К СВЕДЕНИЮ

Отдельные пункты описания панели предохранителей могут быть
неприменимы к вашему автомобилю.
Описание является полным на момент издания. При проверке панели
предохранителей своего автомобиля используйте табличку,
расположенную на его корпусе.

ODH073035

7-77

хническ

ое об

слу

ив
ание

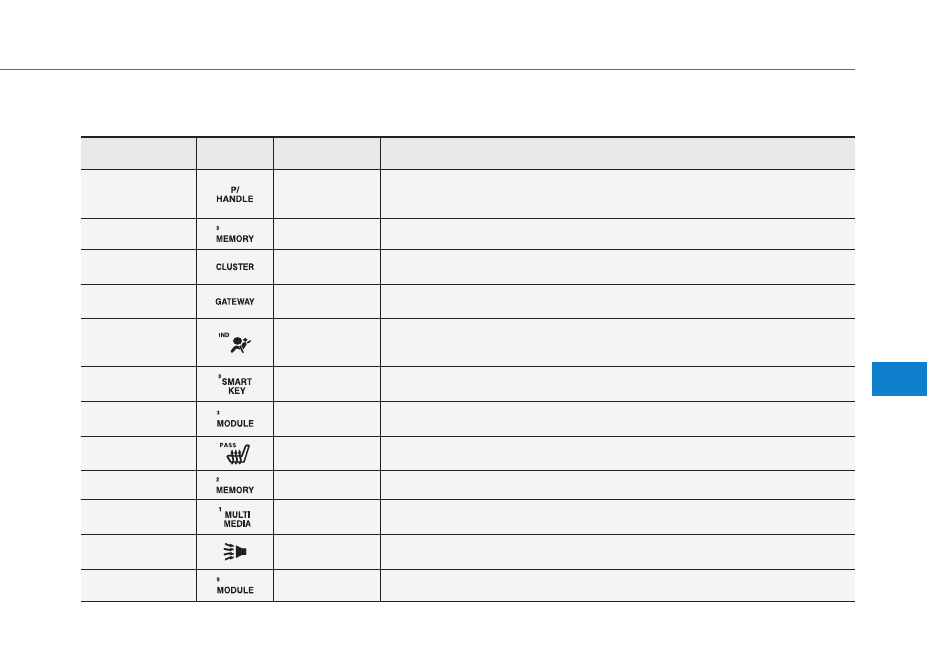

Наименование

предохранителя

Символ

Номинал

предохранителя

Защищаемая цепь

Рукоятка

переключения

питания

15A

Модуль регулирования положения рулевой колонки

ЗУ 3

10A

Наружное зеркало с электроприводом со стороны пассажира

Комбинация

приборов

10A

Приборная панель, проектор на лобовое стекло

Шлюз

10A

Шлюз (ЗАЖ.1 (MCU))

Индикатор

подушки

безопасности

10A

Комбинация приборов, блок управления климатической системой (подушка
безопасности пассажира Вкл/Выкл)

Электронный

ключ 3

10A

Блок управления эл. ключами

Модуль 3

10A

BCM, выключатель спортивного режима, выключатель сигнала торможения,
модуль дверей водителя и пассажира, модуль задней левой и правой дверей

Обогреватель

сиденья пассажира

20A

Управляющий модуль климат-контроля сиденья пассажира, управляющий модуль
обогревателя сиденья пассажира

ЗУ 2

10A

Наружное зеркало с электроприводом со стороны водителя

Мультимедиа 1

20A

F16 10 А (МУЛЬТИМЕДИА 2), головное устройство А/В и навигации

Охранная

сигнализация

10A

Реле сирены охранной сигнализации

Модуль 9

10A

Подрулевой переключатель

Блок предохранителей со стороны водителя

7-78

Техническое обслуживание

Блок предохранителей со стороны водителя

Наименование

предохранителя

Символ

Номинал

предохранителя

Защищаемая цепь

Модуль 4

10A

Модуль LKAS, модуль регулирования положения рулевой колонки, бок ECS, выключатель
панели, модуль контроля давления в шинах, модуль интеллектуально системы помощи
при парковке, левый/правый консольный переключатель, радар обнаружения объектов в
непросматриваемой зоне ЛЕВ/ПРАВ, переключатель электрического стояночного тормоза,
задний датчик помощи при парковке ЛЕВ/ПРАВ, задний датчик помощи при парковке
(центральный)

Модуль 5

10A

Многофункциональный диагностический разъем, головное устройство А/В и навигации,
электрохромное зеркало, блок управления климатической системой, видеорегистратор,
усилитель, модуль управления климат-контролем сидений водителя и пассажира, модуль
управления климат-контролем задних сидений (лев. и прав.), модуль управления
обогревом пассажирского и водительского сидений, модуль управления обогревом задних
сидений (левого и правого), модуль интегрированной системы памяти водительского
сидения, выключатель управления водительским сиденьем с электроприводом

Модуль 10

10A

BCM

Мультимедиа 2

10A

Клавиатура, видеорегистратор, передний монитор, задний выключатель
аудиосистемы, задний монитор ЛЕВ/ПРАВ

ЗУ 1

10A

Модуль регулирования положения рулевой колонки, внешний зуммер, управляющий
модуль BCMA/C, модуль контроля давления в шинах, стрелочные часы, проектор на
лобовое стекло, комбинация приборов

Электронный

ключ 1

10A

Кнопка пуска и останова

Модуль 8

10A

BCM, блок управления эл. ключами

Кондиционер

10A

Металлический монтажный блок (ПП № 1 - реле вентилятора), ионизатор, датчик
углекислого газа, блок управления климатической системой

7-79

хническ

ое об

слу

ив
ание

Блок предохранителей со стороны водителя

Наименование

предохранителя

Символ

Номинал

предохранителя

Защищаемая цепь

Пассажирская

дверь с

электроприводами

15A

Замок двери пассажира

Лампа двери

10A

Модуль дверей водителя и пассажира, модуль ЗЛ и ЗП дверей

Модуль 7

10A

Блок кругового обзора, Блок системы помощи при парковке, проектор на лобовое
стекло, Люк в крыше, блок управления поясничной опорой сиденья пассажира,
Соединитель с устройством вращающимся (рулевой пульт дистанционного управления)

Устройство

предварительного

натяжения ремня

безопасности

10A

Модуль устройства предварительного натяжения ремня безопасности

Розетка питания 3

20A

Металлический монтажный блок (ПП № 1 - реле розетки питания)

Сигнал торможения

15A

Электронный модуль управления сигналами торможения

Модуль 1

10A

Шлюз (B+ (MCU)), датчик дождя, выключатель аварийной сигнализации, главный
выключатель багажника, переключатель электрического стояночного тормоза

Подушка

безопасности

15A

Управляющий модуль SRS

Пассажирское

сиденье с

электроприводом

30A

Блок реле пассажирского сиденья с электрическим приводом

7-80

Техническое обслуживание

Блок предохранителей со стороны водителя

Наименование

предохранителя

Символ

Номинал

предохранителя

Защищаемая цепь

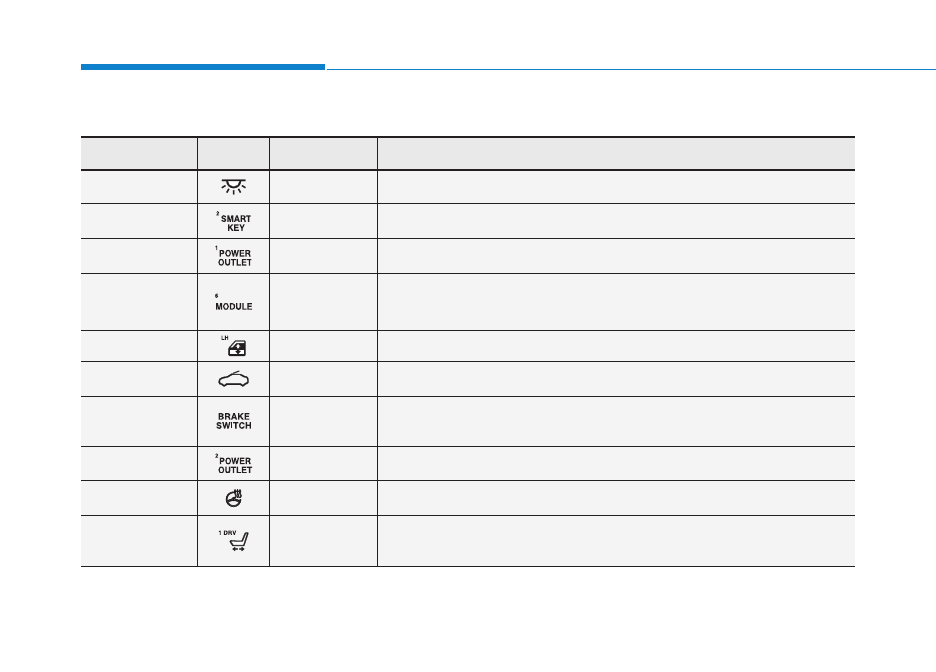

Плафон освещения

салона

10A

Плафон освещения салона, плафон освещения салона ЛЕВ/ПРАВ, плафон
потолочной консоли, Передняя лампа подсветки ЛЕВ/ПРАВ

Электронный

ключ 3

15A

Блок управления эл. ключами

Розетка питания 1

20A

Передняя розетка питания и прикуриватель

Модуль 6

15A

Фара ЛЕВ/ПРАВ, выключатель системы автоматического удерживания и выбора
режима вождения, Блок автоматической коррекции угла наклона фар, индикатор
положения селектора АКП

Электростеклоподъ

емник ЛЕВ

30A

Модуль электрического стеклоподъемника двери водителя и пассажира, модуль
электрического стеклоподъемника ЗЛ двери

Люк в крыше

25A

Электродвигатель люка в крыше

Выключатель

сигнала

торможения

10A

Выключатель сигнала торможения, блок управления эл. ключами

Розетка питания 2

20A

Передняя розетка питания и прикуриватель

Рулевой колесо с

обогревом

15A

Соединитель с устройством вращающимся (модуль рулевого колеса с обогревом)

Водительское

сиденье с

электроприводом

30A

Модуль интегрированной системы памяти водительского сидения, блок реле
водительского сиденья с электроприводом

Hyundai Elantra 2017 года. Руководство - часть 35
