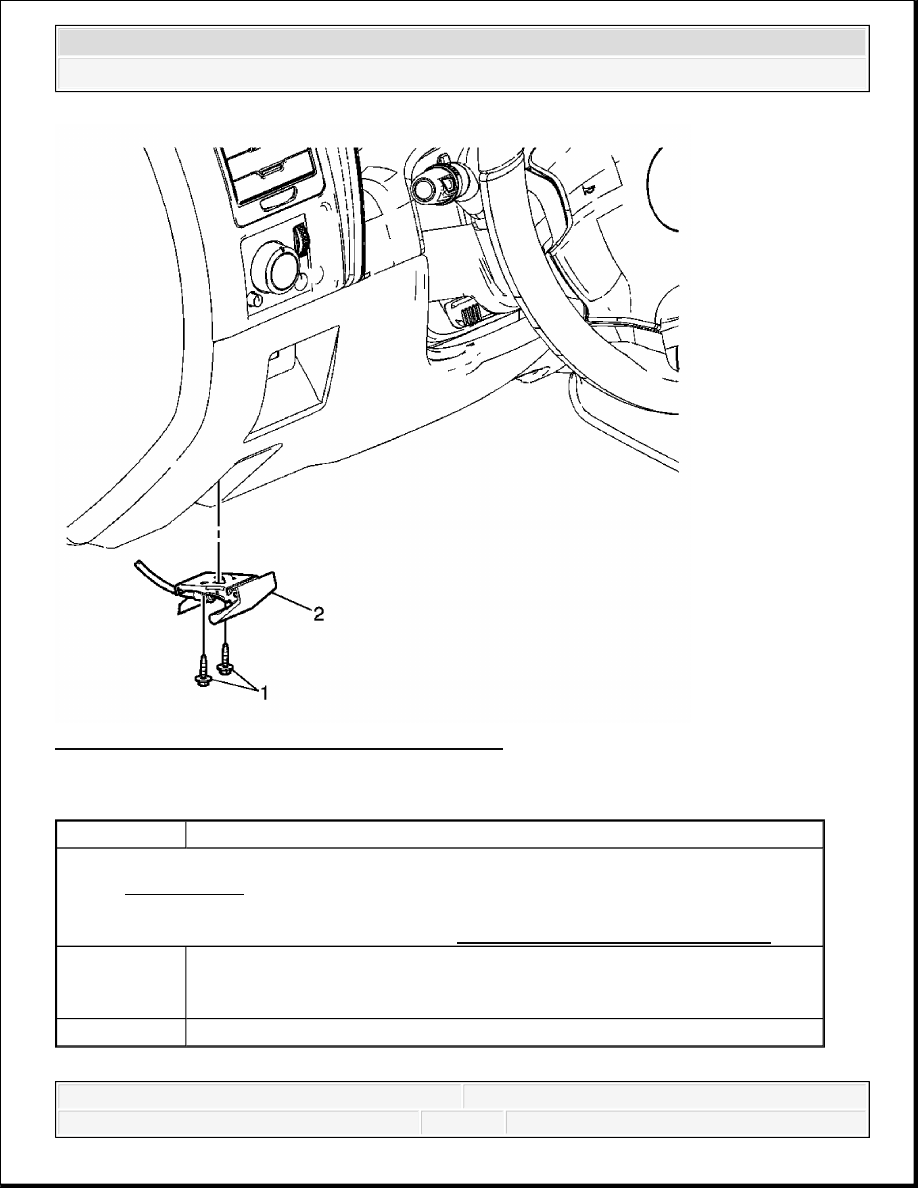

Fig. 12: Hood Latch Release Handle Replacement
Courtesy of GENERAL MOTORS CORP.

Hood Latch Release Handle Replacement

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications.

NOTE:

Refer to Fastener Notice .

1

Hood Release Cable Handle Screws (Qty: 2)

Tighten: 2 N.m (18 lb in)

2

Hood Release Handle Assembly



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Bolted Exterior Body Panels and Closures - H3



FRONT SIDE DOOR HINGE REPLACEMENT

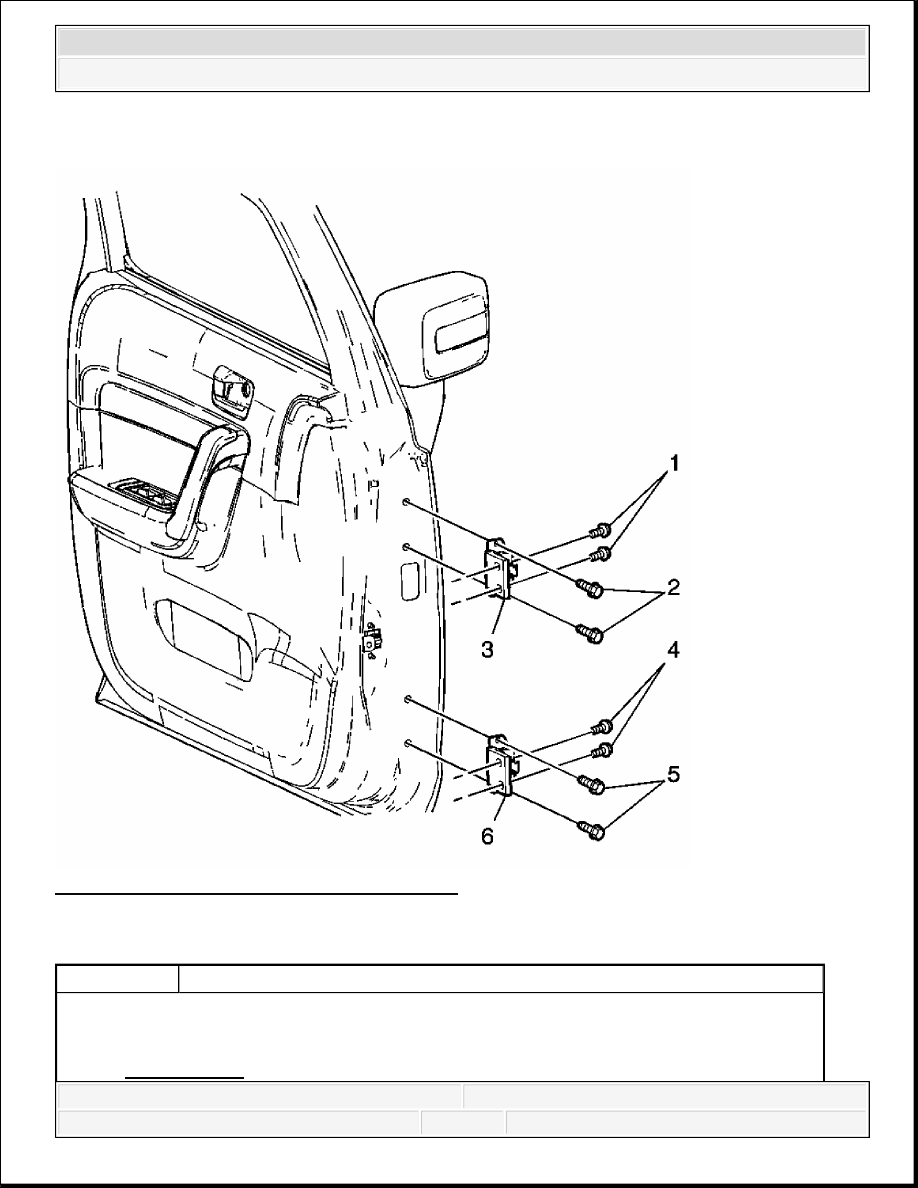

Fig. 13: Front Side Door Hinge Replacement
Courtesy of GENERAL MOTORS CORP.

Front Side Door Hinge Replacement

Callout

Component Name

NOTE:

Refer to Fastener Notice .



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Bolted Exterior Body Panels and Closures - H3



HOOD HINGE REPLACEMENT

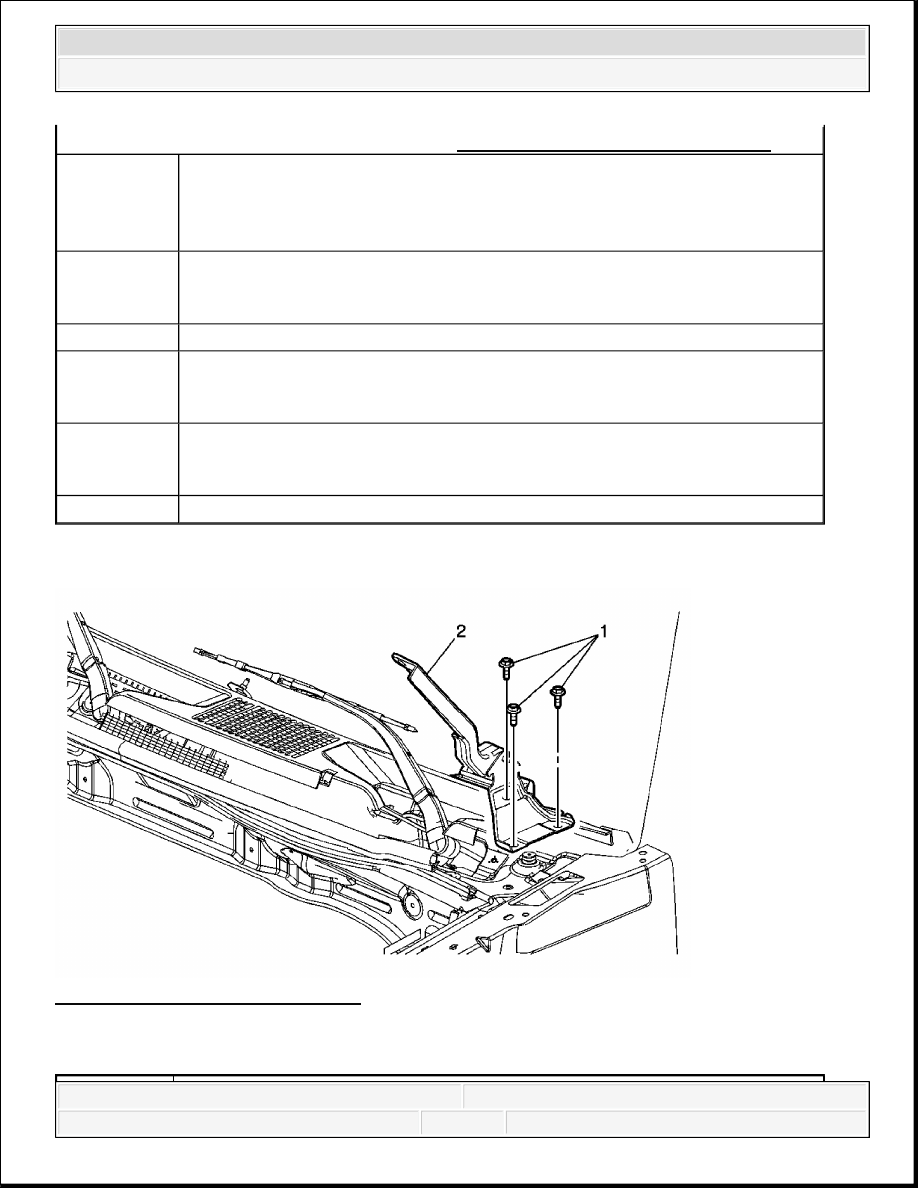

Fig. 14: Hood Hinge Replacement
Courtesy of GENERAL MOTORS CORP.

Hood Hinge Replacement

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications .

1

Bolt, Front Side Door Upper Hinge to Body (Qty: 2)
Tip: Support door before removing hinge bolts.

Tighten: 27 N.m (20 lb ft)

2

Bolt, Front Side Door Upper Hinge to Door (Qty: 2)

Tighten: 27 N.m (20 lb ft)

3

Hinge, Front Side Door Upper

4

Bolt, Front Side Door Lower Hinge to Body (Qty: 2)

Tighten: 27 N.m (20 lb ft)

5

Bolt, Front Side Door Lower Hinge to Door (Qty: 2)

Tighten: 27 N.m (20 lb ft)

6

Hinge, Front Side Door Lower



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Bolted Exterior Body Panels and Closures - H3



REAR SIDE DOOR HINGE REPLACEMENT

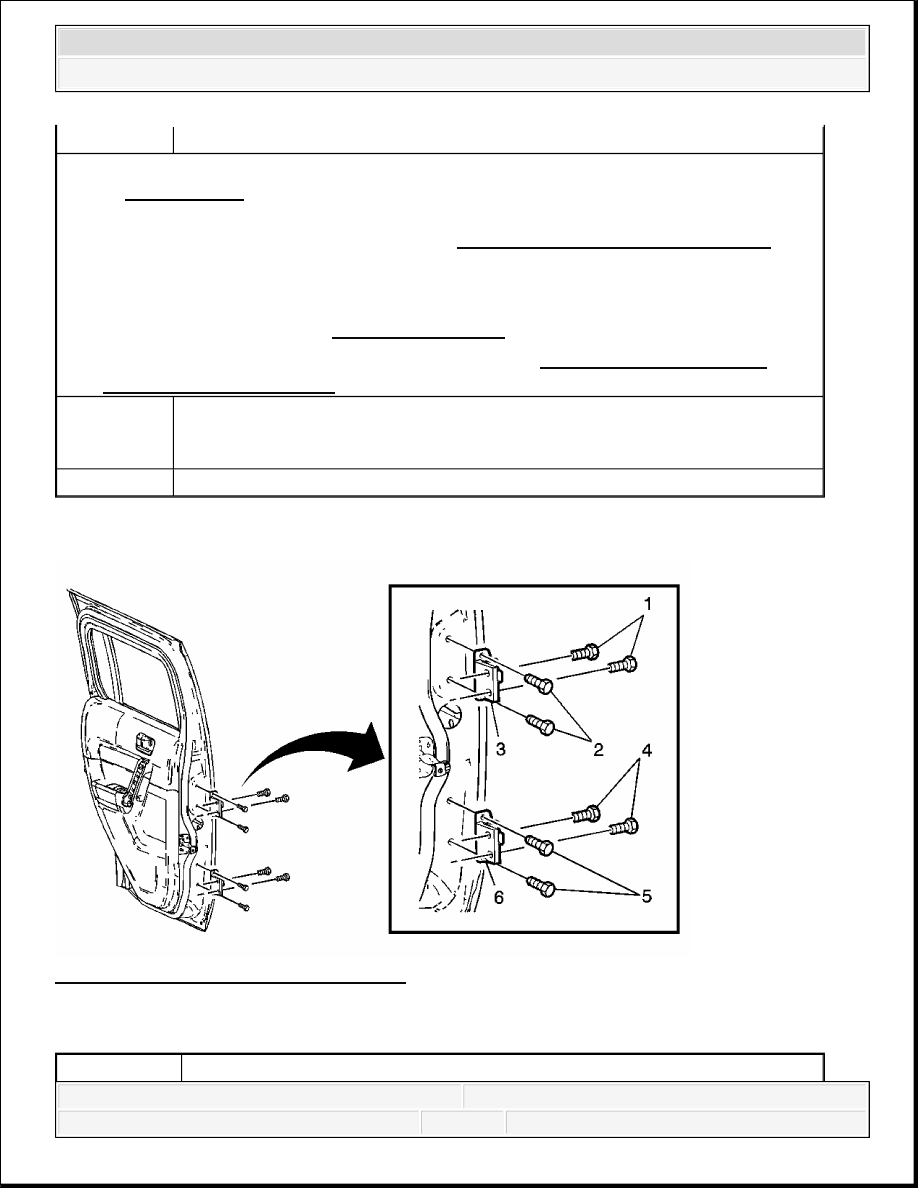

Fig. 15: Rear Door Hinge Replacement
Courtesy of GENERAL MOTORS CORP.

Rear Side Door Hinge Replacement

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications.

Preliminary Procedure

Remove the hood. Refer to Hood Replacement.

Remove the air inlet grille - non functional. Refer to Non-Functional Air Inlet
Grille Panel Replacement .

NOTE:

Refer to Fastener Notice .

1

Bolts, Hood Hinge (Qty: 3)

Tighten: 25 N.m (19 lb ft)

2

Hood Hinge

Callout

Component Name
