Hummer H3. Manual - part 905

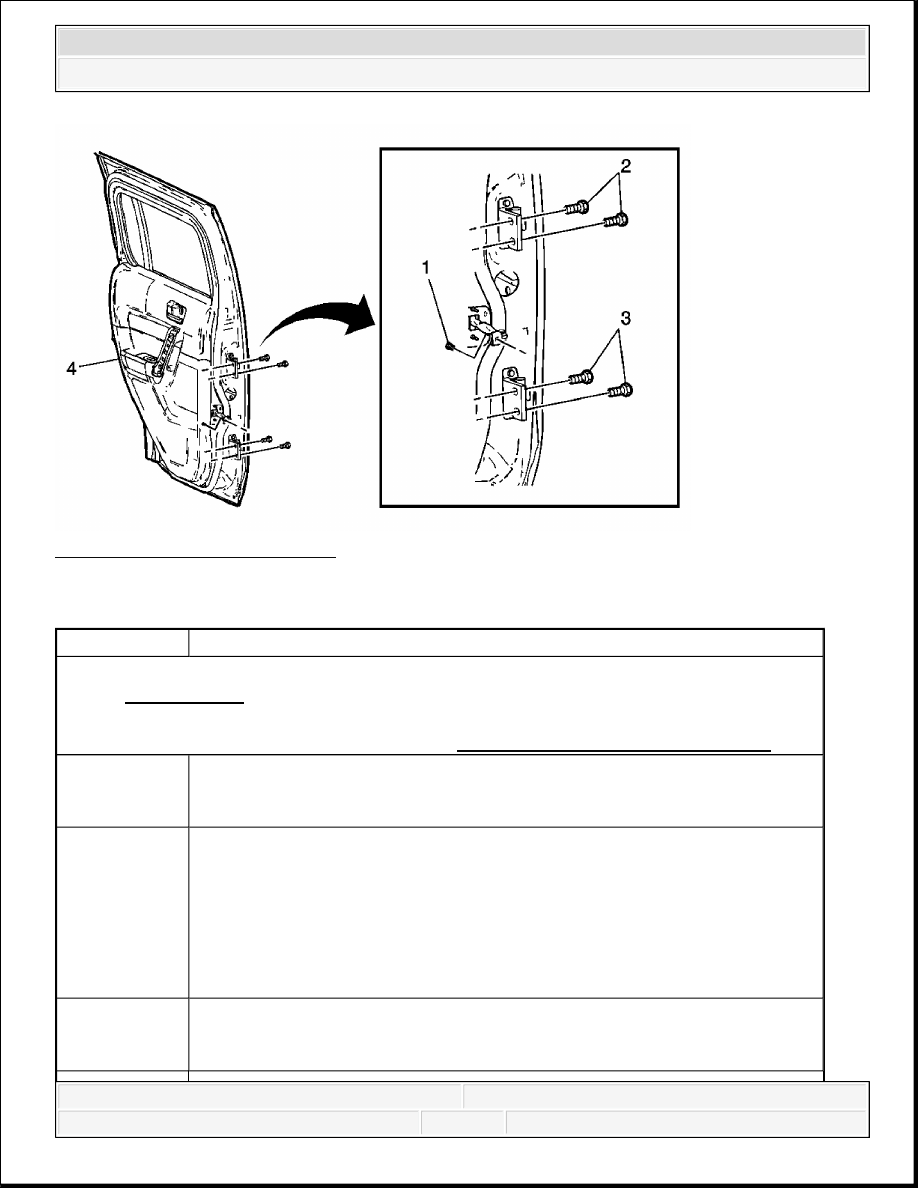

Fig. 9: Rear Door Replacement
Courtesy of GENERAL MOTORS CORP.

Rear Door Replacement

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications .

NOTE:

Refer to Fastener Notice .

1

Bolt, Rear Side Door Check Link

Tighten: 25 N.m (18 lb ft)

2

Bolt, Rear Side Door Upper Hinge (Qty: 2)
Tip:

1. Support door before removing hinge bolts.

2. Disconnect door electrical connector.

Tighten: 27 N.m (20 lb ft)

3

Bolt, Rear Side Door Lower Hinge (Qty: 2)

Tighten: 27 N.m (20 lb ft)



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Bolted Exterior Body Panels and Closures - H3



ENDGATE REPLACEMENT

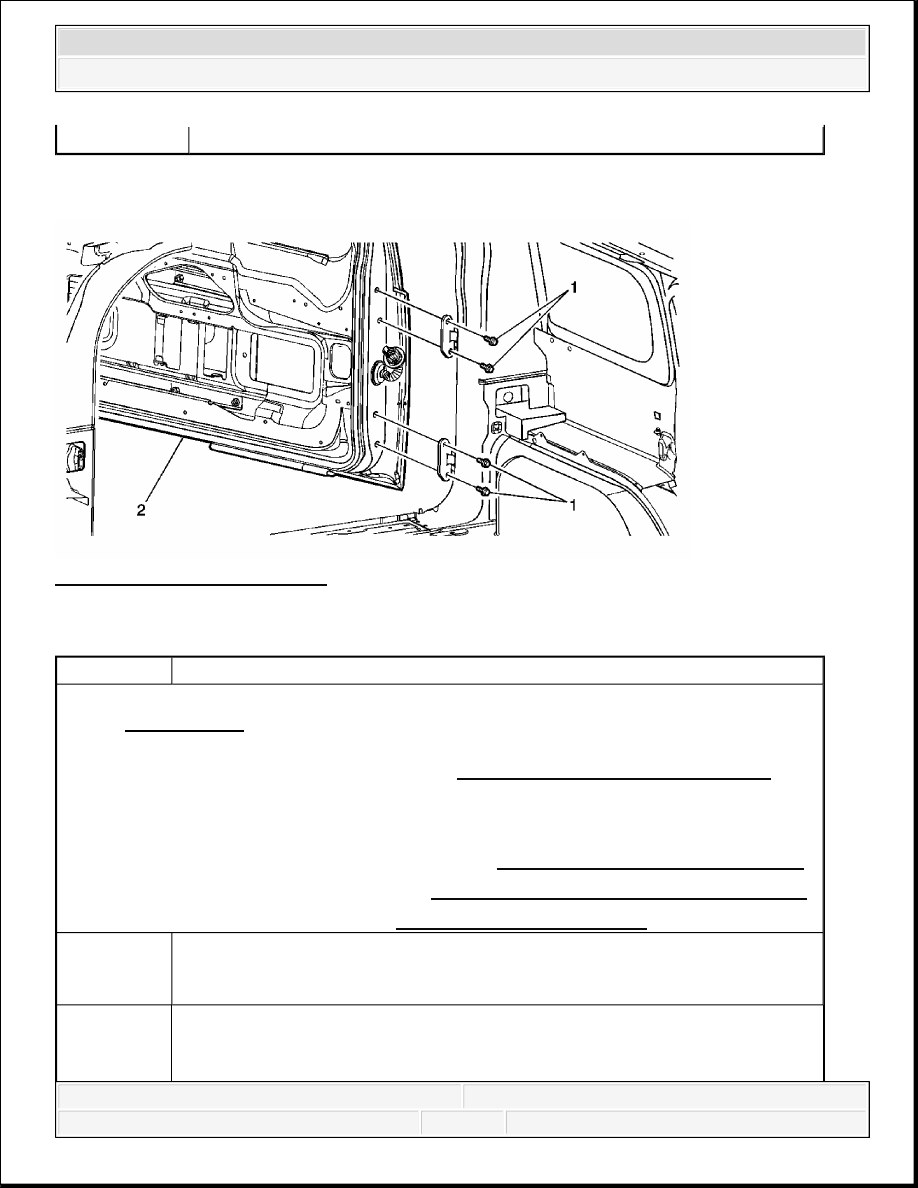

Fig. 10: Endgate Replacement
Courtesy of GENERAL MOTORS CORP.

Endgate Replacement

4

Door Assembly, Rear Side

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications.

Preliminary Procedures

1. Remove the lower endgate trim panel. Refer to Endgate Trim Panel Replacement .

2. Remove the rear wiper motor. Refer to Rear Window Wiper Motor Replacement .

3. Remove the endgate strut. Refer to Endgate Strut Replacement.

NOTE:

Refer to Fastener Notice .

1

Bolts, Hinge (Qty: 4)

Tighten: 50 N.m (37 lb ft)

2

Endgate, Endgate Assembly
Tip:



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Bolted Exterior Body Panels and Closures - H3



FRONT FENDER REPLACEMENT

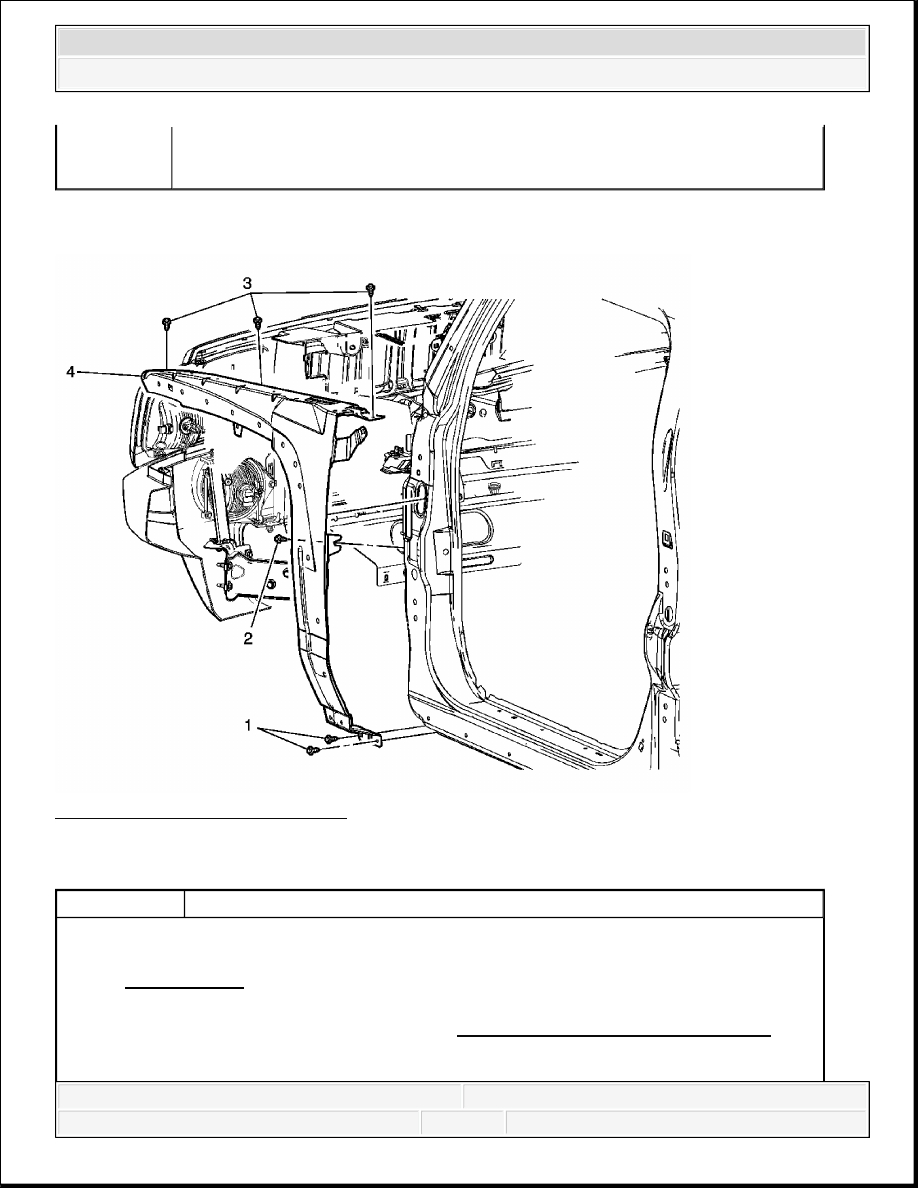

Fig. 11: Replacing Front Fender
Courtesy of GENERAL MOTORS CORP.

Front Fender Replacement

Disconnect washer hose.

Disconnect electrical connector.

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications.

Preliminary Procedures

NOTE:

Refer to Fastener Notice .



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Bolted Exterior Body Panels and Closures - H3



HOOD LATCH RELEASE HANDLE REPLACEMENT

1. Remove the front wheelhouse opening flare. Refer to Front Wheel Opening Flare

Replacement (Base) or Front Wheel Opening Flare Replacement (with BRM
and RHD) .

2. Remove the front wheelhouse panel. Refer to Wheelhouse Panel Replacement

(Front) or Wheelhouse Panel Replacement (Rear) .

3. Remove the rocker panel molding. Refer to Rocker Panel Molding Replacement .

4. Remove air inlet grille panel. Refer to Non-Functional Air Inlet Grille Panel

Replacement .

1

Bolts, Front Fender (Qty: 2)

Tighten: 10 N.m (89 lb in)

2

Bolt, Front Fender (Qty: 2)

Tighten: 10 N.m (89 lb in)

3

Bolt, Front Fender (Qty: 3)

Tighten: 10 N.m (89 lb in)

4

Fender, Front Fender
Tip: On right side fender, remove the antenna mast. Refer to Fixed
Antenna Mast Replacement .



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Bolted Exterior Body Panels and Closures - H3
