J 35910 Drive Axle Seal Clamp Pliers. See Special Tools.

J 8059 Snap Ring Pliers - Parallel Jaw. See Special Tools.

Removal Procedure

Fig. 11: Securing Halfshaft
Courtesy of GENERAL MOTORS CORP.

1. Remove the wheel drive shaft. Refer to Wheel Drive Shaft Replacement.

IMPORTANT: Before placing the driveshaft in a vise, place protective

covers over the vise jaws.



2007 Hummer H3

2007 Driveline/Axle Wheel Drive Shafts - H3



2. Place the driveshaft in a vise.

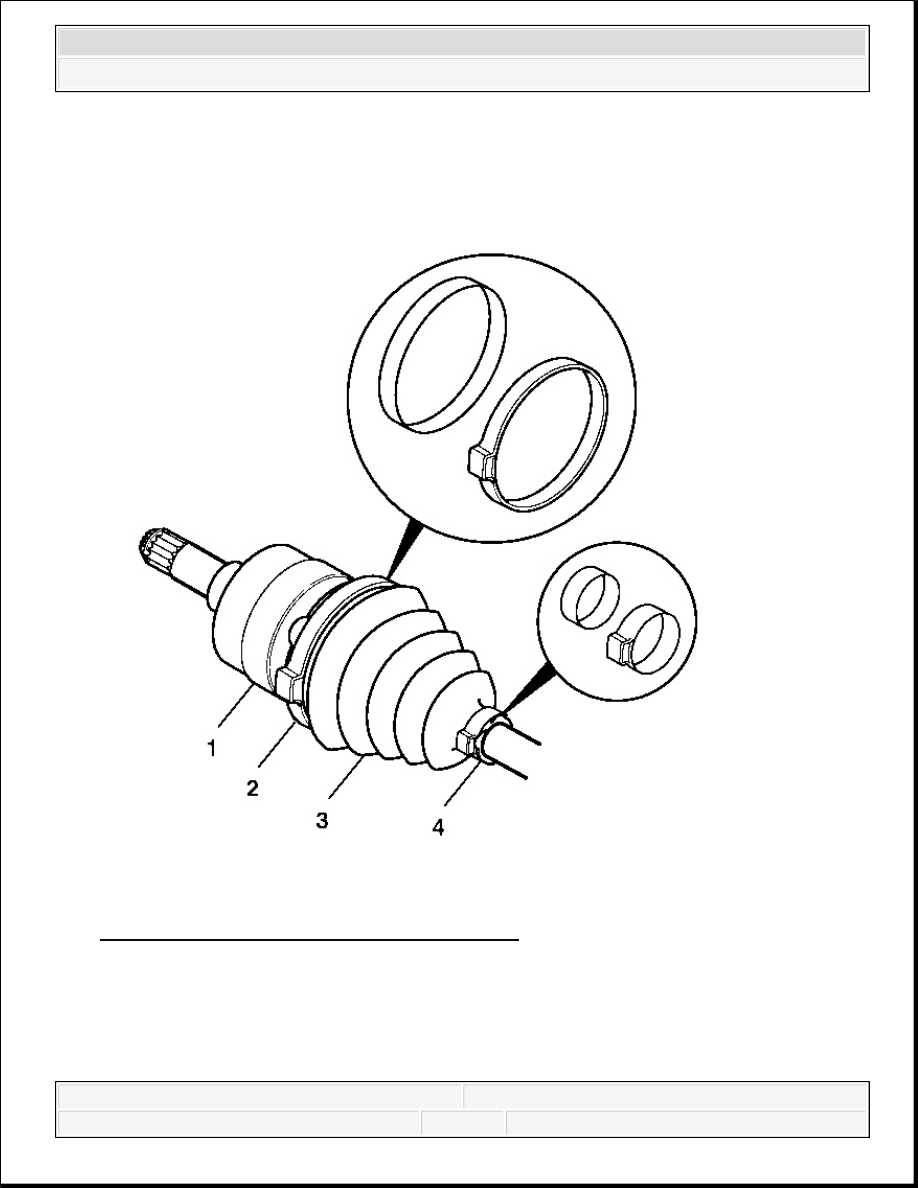

Fig. 12: View Of Driveshaft Retaining Clamps
Courtesy of GENERAL MOTORS CORP.

IMPORTANT: Do not damage the D/O joint housing while using the hand

grinder.



2007 Hummer H3

2007 Driveline/Axle Wheel Drive Shafts - H3



3. Use a hand grinder to cut through the large retaining clamp (2) located at the D/O joint (1).

Discard the large retaining clamp.

4. Use a hand grinder to cut through the small retaining clamp (4) on the small end of the seal

(3).

Discard the small retaining clamp.

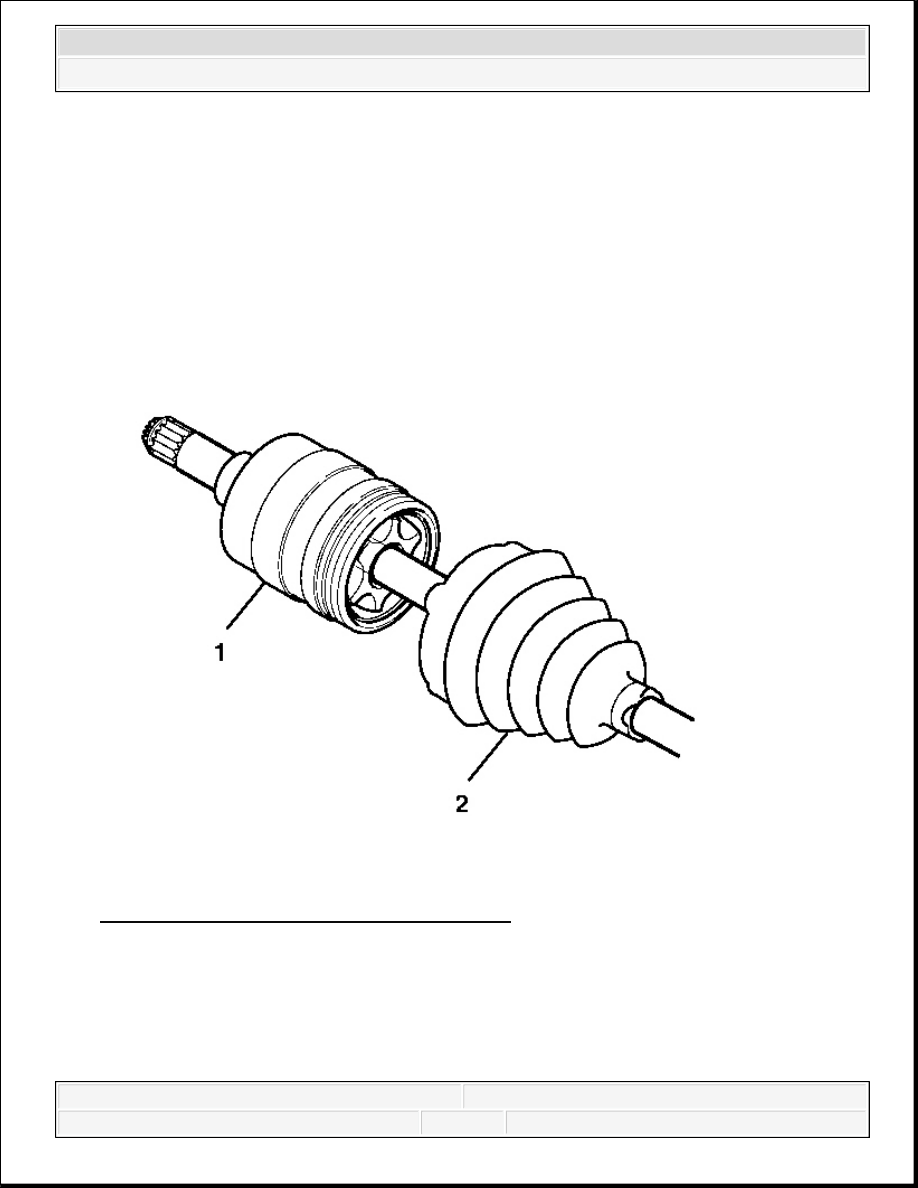

Fig. 13: View Of Driveshaft D/O Joint & Seal
Courtesy of GENERAL MOTORS CORP.

5. Slide the seal (2) down the driveshaft bar and away from the D/O joint (1).



2007 Hummer H3

2007 Driveline/Axle Wheel Drive Shafts - H3

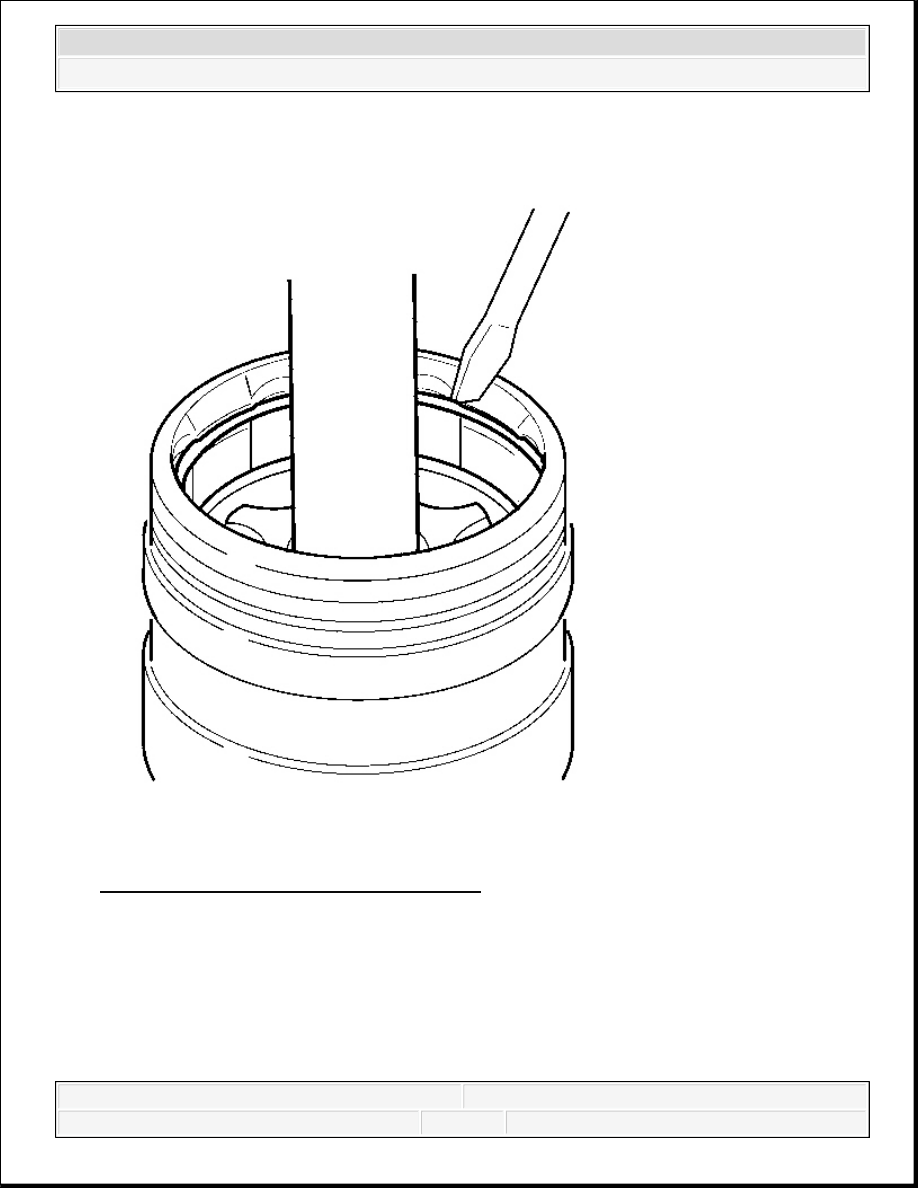

Fig. 14: Locating D/O Ball Retaining Ring
Courtesy of GENERAL MOTORS CORP.

6. Remove the D/O joint housing in the following manner:

7. Collapse and remove the D/O ball retaining ring using a common hand tool (screwdriver).

8. Pull the D/O joint housing from the driveshaft bar.
