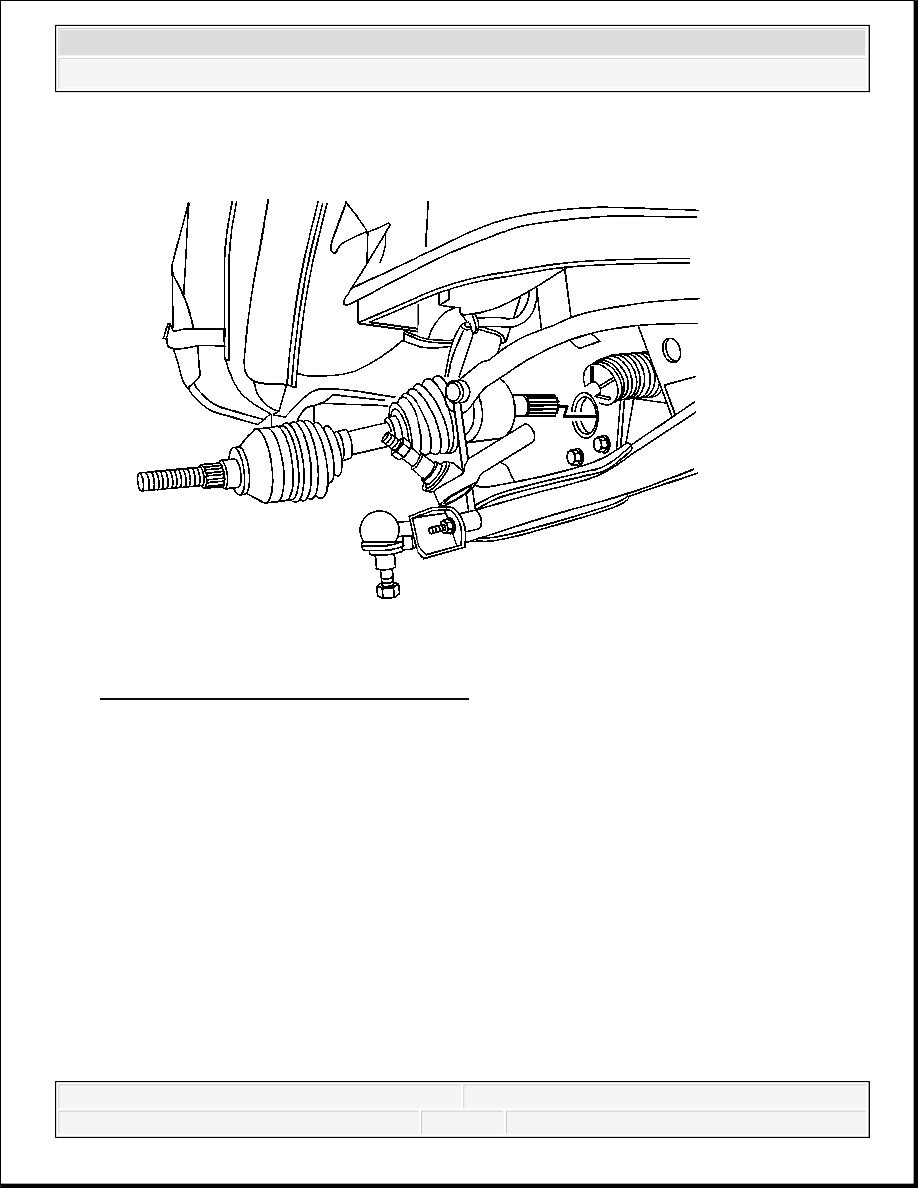

Fig. 7: View Of Front Wheel Drive Shaft
Courtesy of GENERAL MOTORS CORP.

1. Install the front wheel drive shaft in the front differential.

IMPORTANT: When installing the front wheel drive shaft, a snap or pop

should be heard and felt when the front wheel drive shaft is
properly seated in the differential case.



2007 Hummer H3

2007 Driveline/Axle Wheel Drive Shafts - H3



Fig. 8: View Of Steering Knuckle Assembly
Courtesy of GENERAL MOTORS CORP.

2. Install the steering knuckle assembly. Refer to Steering Knuckle Replacement .



2007 Hummer H3

2007 Driveline/Axle Wheel Drive Shafts - H3



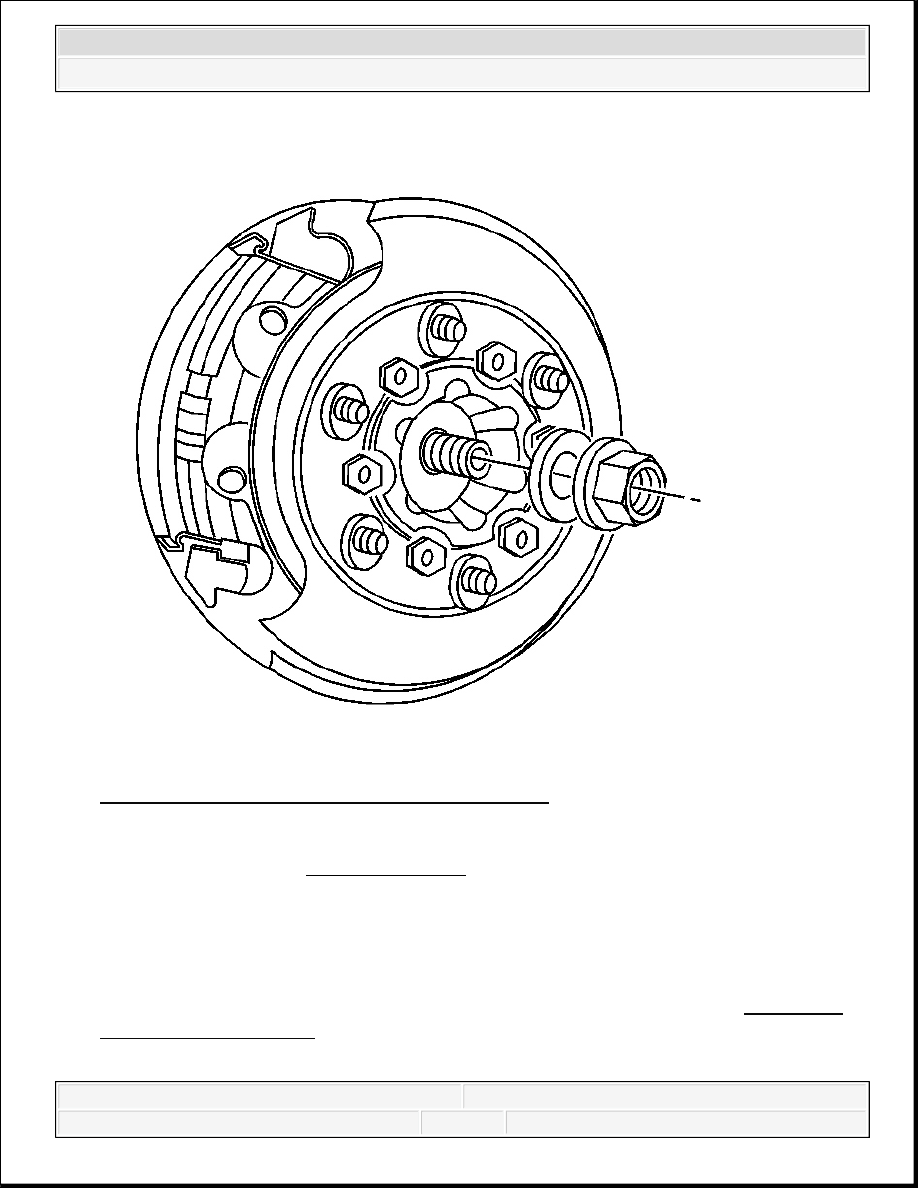

Fig. 9: View Of Wheel Drive Shaft Nut & Washer
Courtesy of GENERAL MOTORS CORP.

3. Install the new front wheel drive shaft nut and washer.

Tighten: Tighten the front wheel drive shaft nut to 260 N.m (191 lb ft).

4. Check the fluid level of the front differential. Add fluid if necessary. Refer to Front Axle

Lubricant Replacement .

NOTE:

Refer to Fastener Notice .



2007 Hummer H3

2007 Driveline/Axle Wheel Drive Shafts - H3



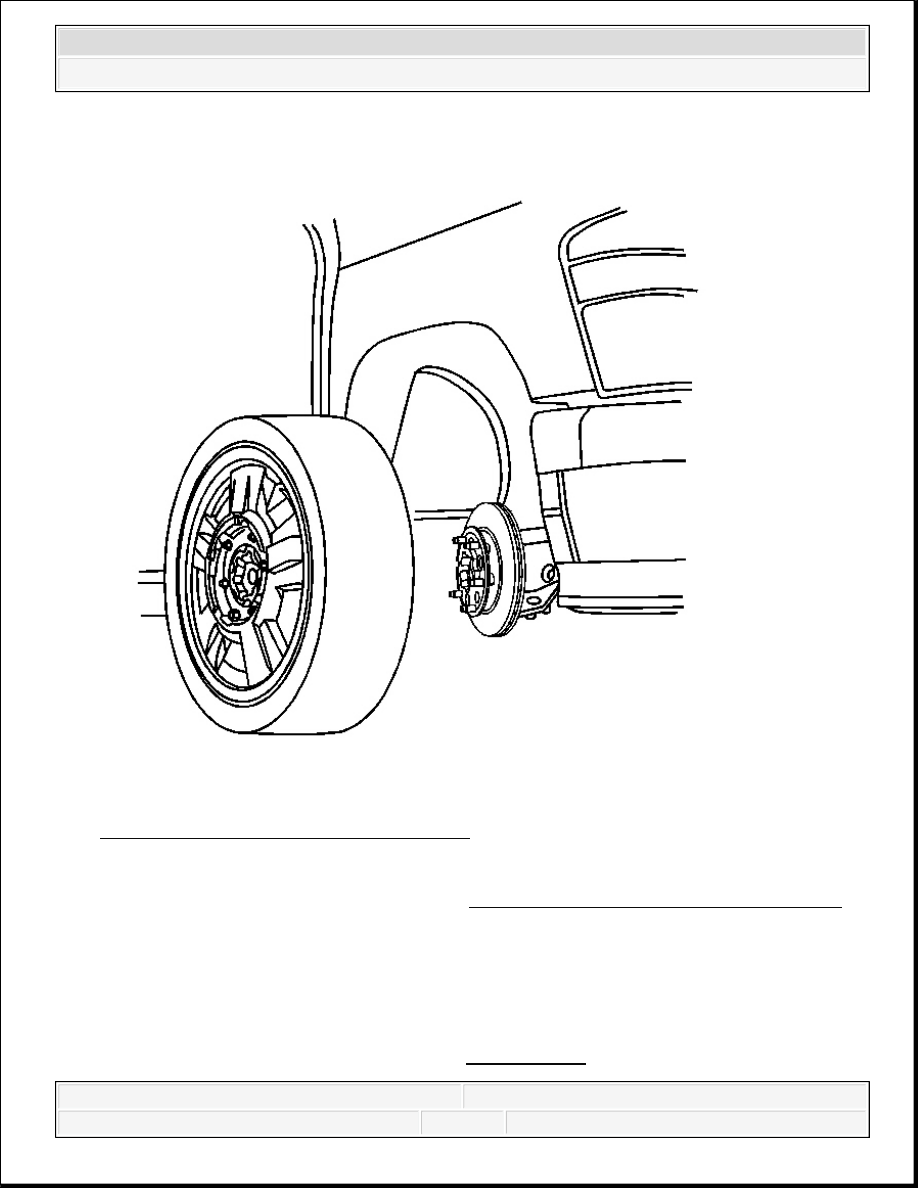

Fig. 10: View Of Tire & Wheel Assembly
Courtesy of GENERAL MOTORS CORP.

5. Install the tire and wheel assembly. Refer to Tire and Wheel Removal and Installation .

6. Lower the vehicle.

WHEEL DRIVE SHAFT INNER JOINT AND BOOT REPLACEMENT

Tools Required

J 35566 Drive Axle Seal Clamp Pliers. See Special Tools.
