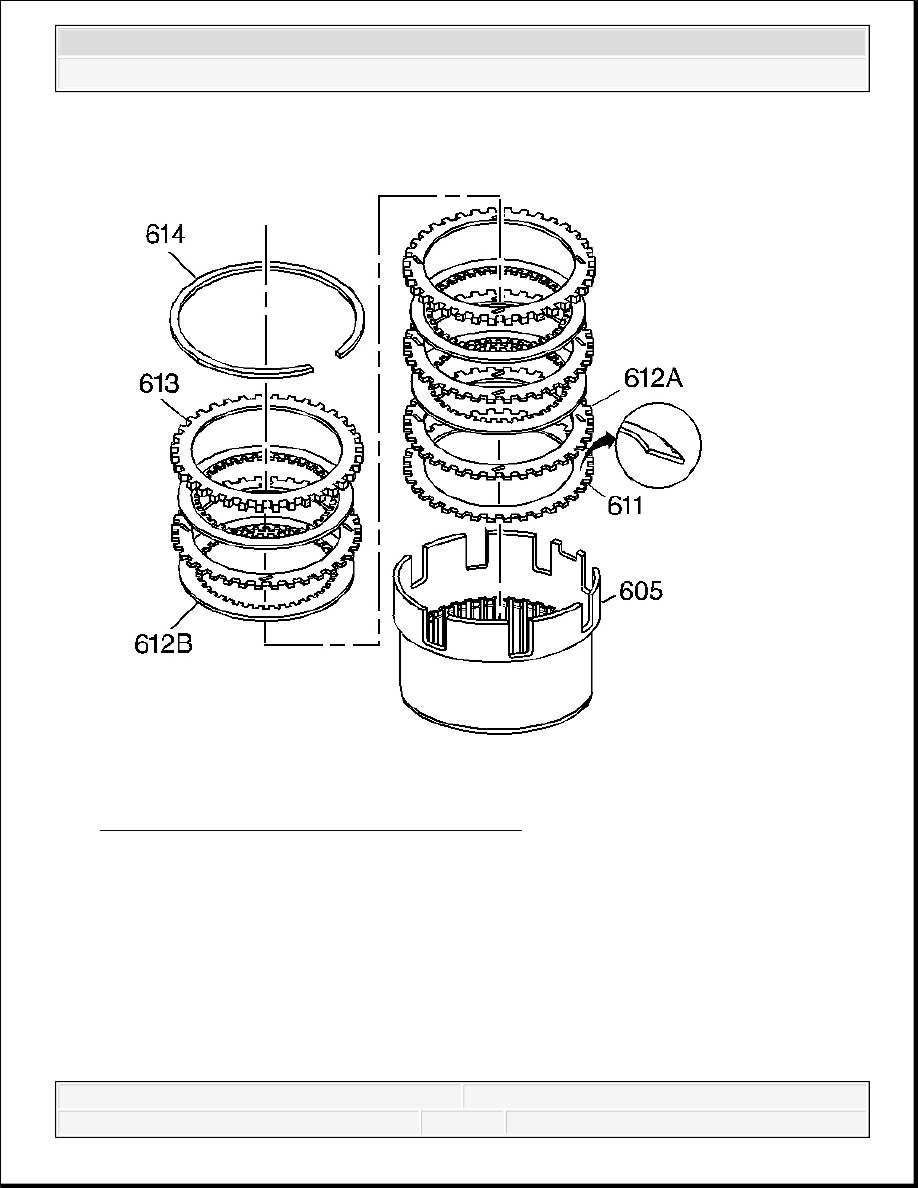

Fig. 363: Locating Reverse Input Clutch Plates
Courtesy of GENERAL MOTORS CORP.

11. Install the reverse input clutch belleville plate (611), with the inner diameter up, into the

reverse input clutch housing and drum assembly (605).

12. Install the reverse input clutch plates starting with a steel turbulator plate (612A) and

alternate with a fiber plate assembly (612B).

13. Install the reverse input clutch selective backing plate (613).

14. Install the reverse input clutch retaining ring (614).

REVERSE INPUT CLUTCH PLATE TRAVEL CHECK



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



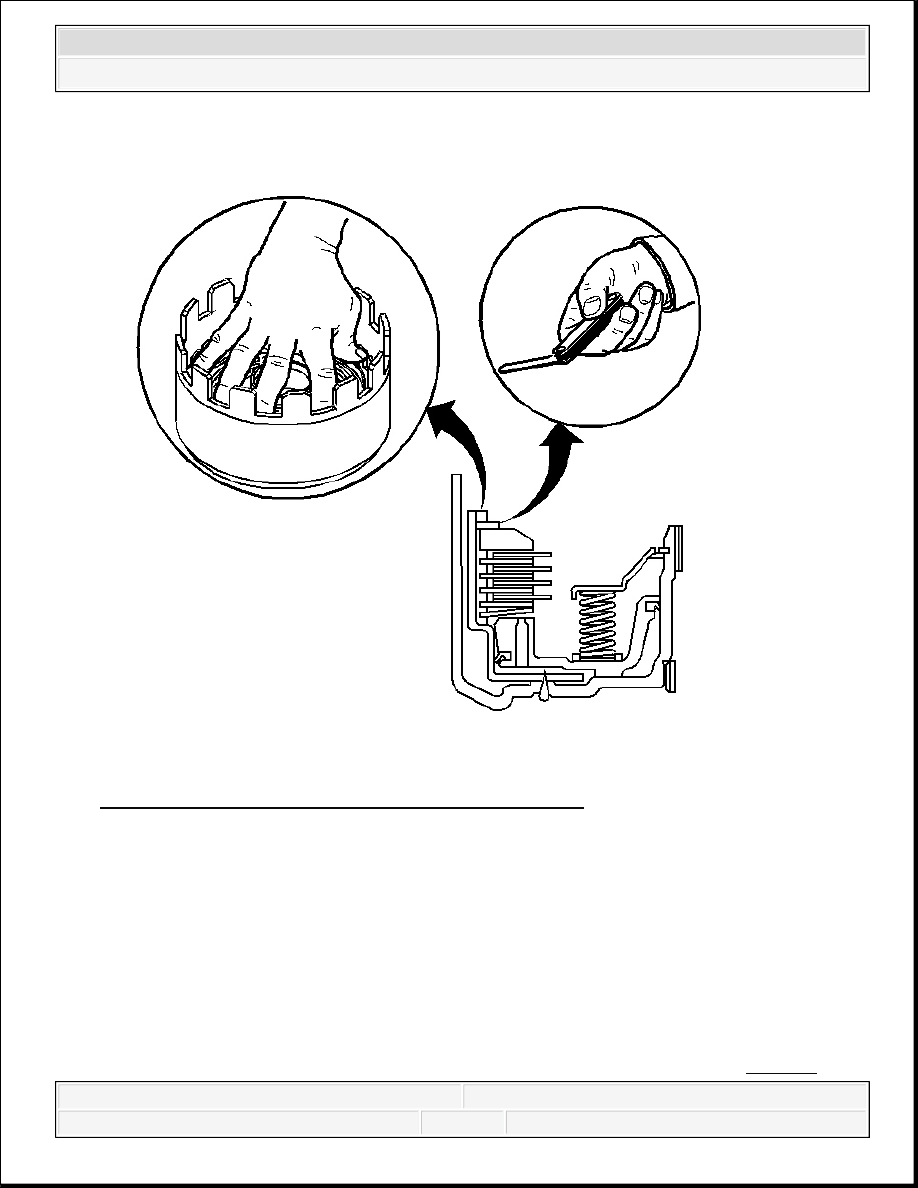

Fig. 364: Checking Reverse Input Clutch Plate Travel
Courtesy of GENERAL MOTORS CORP.

1. Apply an evenly distributed load to the clutch pack.

2. Use feeler gages to check the reverse input clutch plate travel.

3. Check the travel between the selective backing plate and the reverse input clutch retainer

ring.

Clutch Plate Travel Specifications: The reverse input clutch plate travel should be 1.02-
2.01 mm (0.040-0.079 in).

4. Select the proper selective backing plate to obtain the correct travel. Refer to Reverse



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



Input Clutch Backing Plate Selection .

REVERSE INPUT AND 3-4 CLUTCH HOUSING INSTALLATION

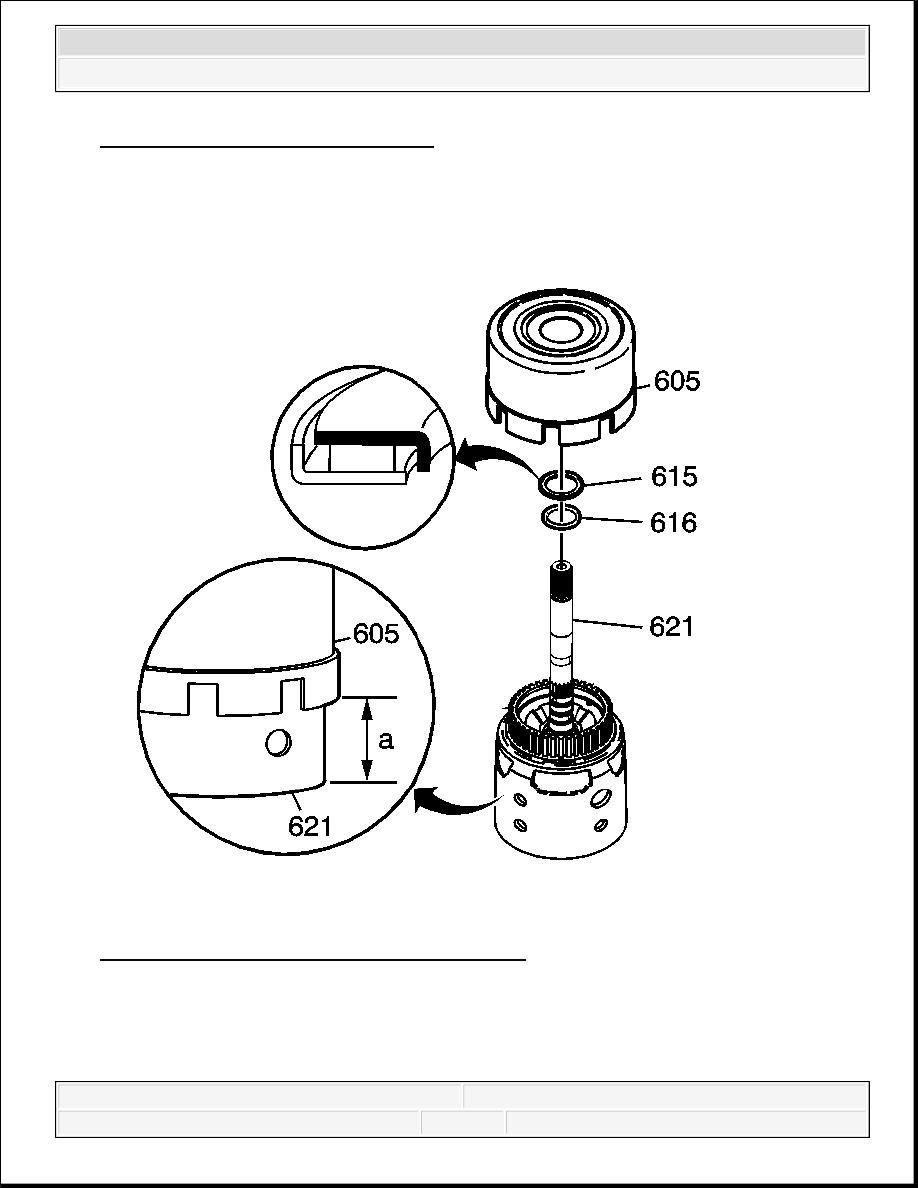

Fig. 365: View Of Clutch Housing Components
Courtesy of GENERAL MOTORS CORP.

1. Install the selective thrust washer (616) on the input housing (621).

2. Install the stator shaft/selective washer bearing assembly (615) on the input housing (621).



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



The black race on the bearing goes toward the oil pump - facing up.

3. Install the reverse input clutch assembly (605) on the input housing (621).

4. Index the reverse input clutch plates with the input clutch housing. Make certain all reverse

input clutch plates are fully engaged. When fully engaged, the housings will be 88.9 mm
(3.5 in) apart as shown (a).

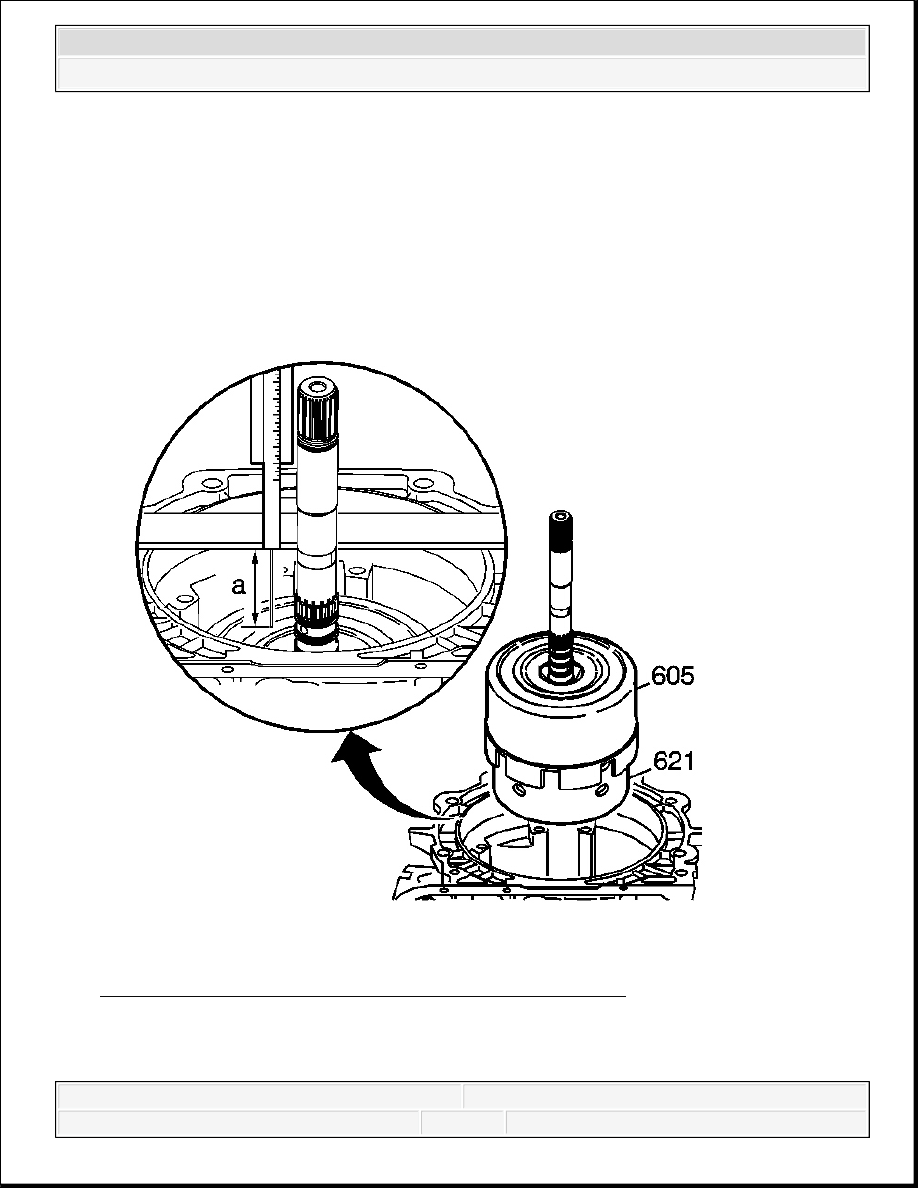

Fig. 366: View of Input Clutch Assembly & Input Housing
Courtesy of GENERAL MOTORS CORP.

5. Install the reverse input and the input clutch assembly into the transmission case.
