1. Inspect the reverse input clutch piston (607) for the following:

Damaged or porosity

Ring groove damage

2. Install the reverse input clutch inner and outer seals (608) on the piston.

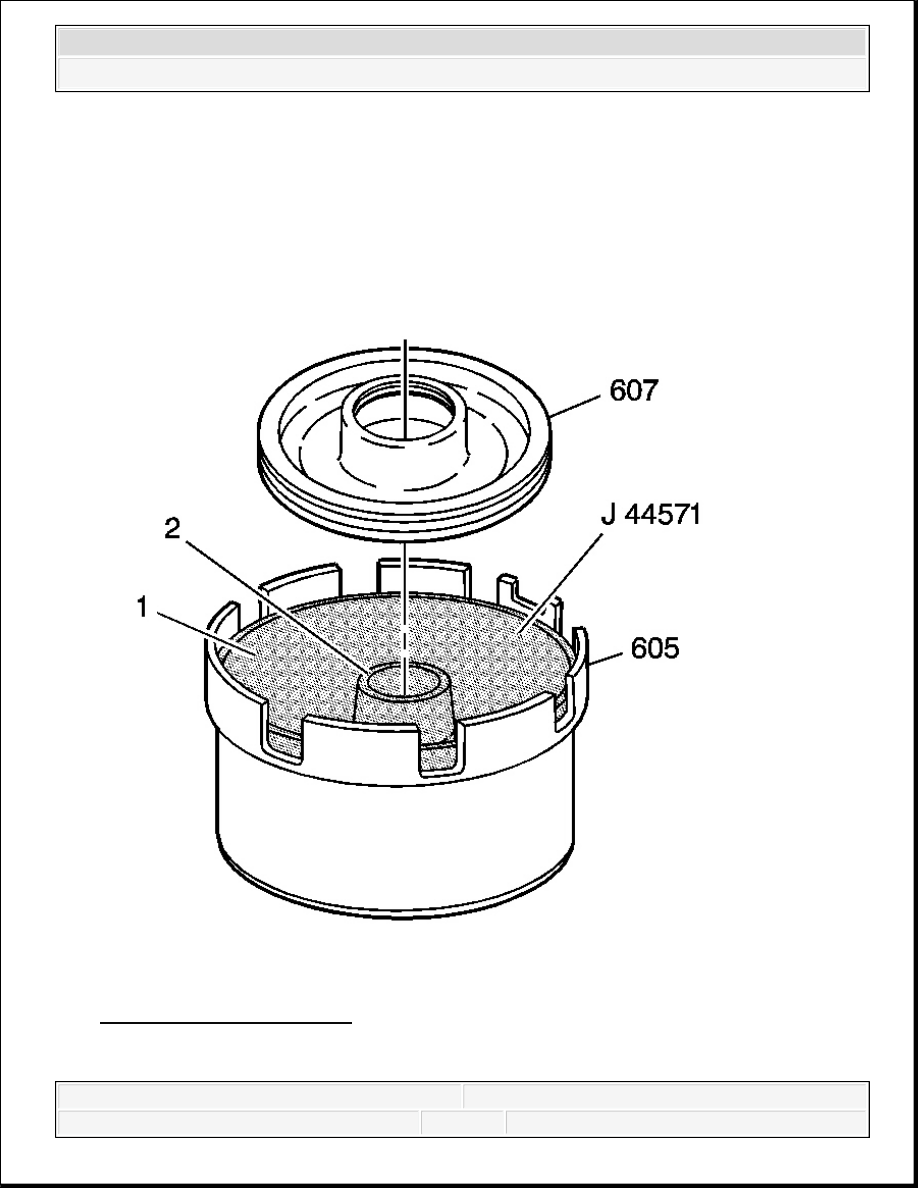

Fig. 359: View Of J 44571-1
Courtesy of GENERAL MOTORS CORP.



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



3. Install the J 44571-1 inner (2) and outer (1) reverse input clutch piston installer. See

Special Tools.

4. Install the piston (607 into the housing (605).

5. Remove the J 44571-1 . See Special Tools.



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



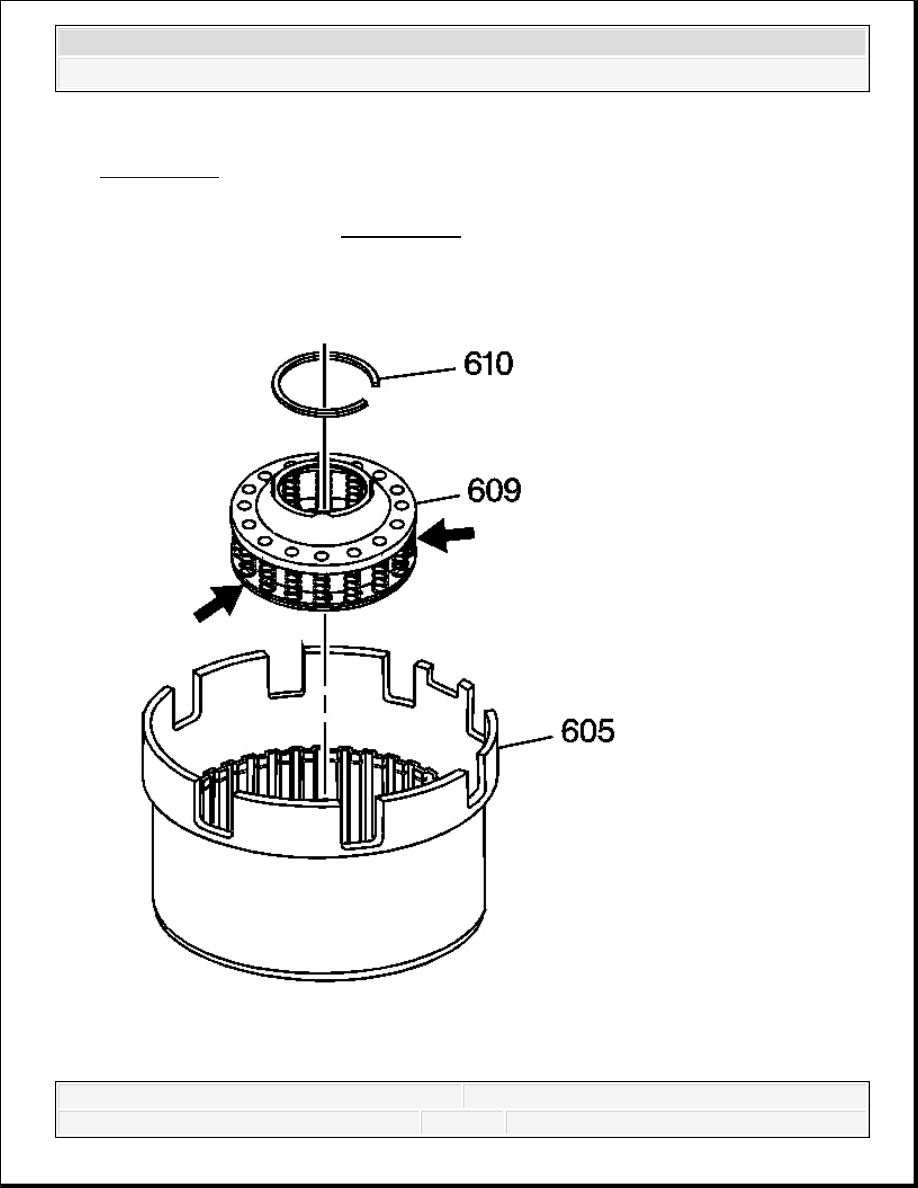

Fig. 360: Identifying Reverse Input Clutch Spring Assembly
Courtesy of GENERAL MOTORS CORP.

6. Inspect the reverse input clutch spring assembly (609) for bent, broken, distorted or

damaged springs.

7. Install the reverse input clutch spring assembly (609).

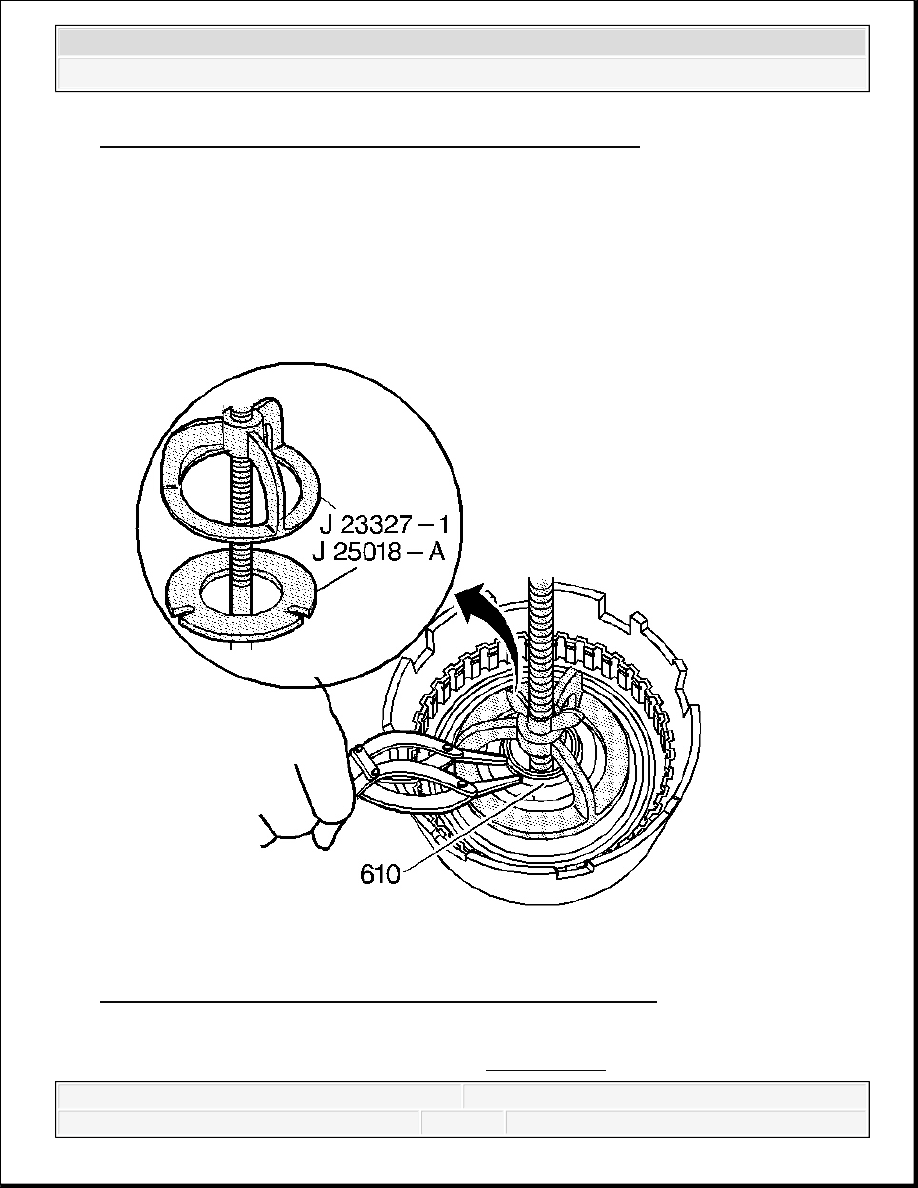

Fig. 361: View Of Reverse Input Clutch Spring Retainer Ring
Courtesy of GENERAL MOTORS CORP.

8. Install the J 23327-1 and the J 25018-A . See Special Tools.



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



9. Install the reverse input clutch spring retainer ring (610).

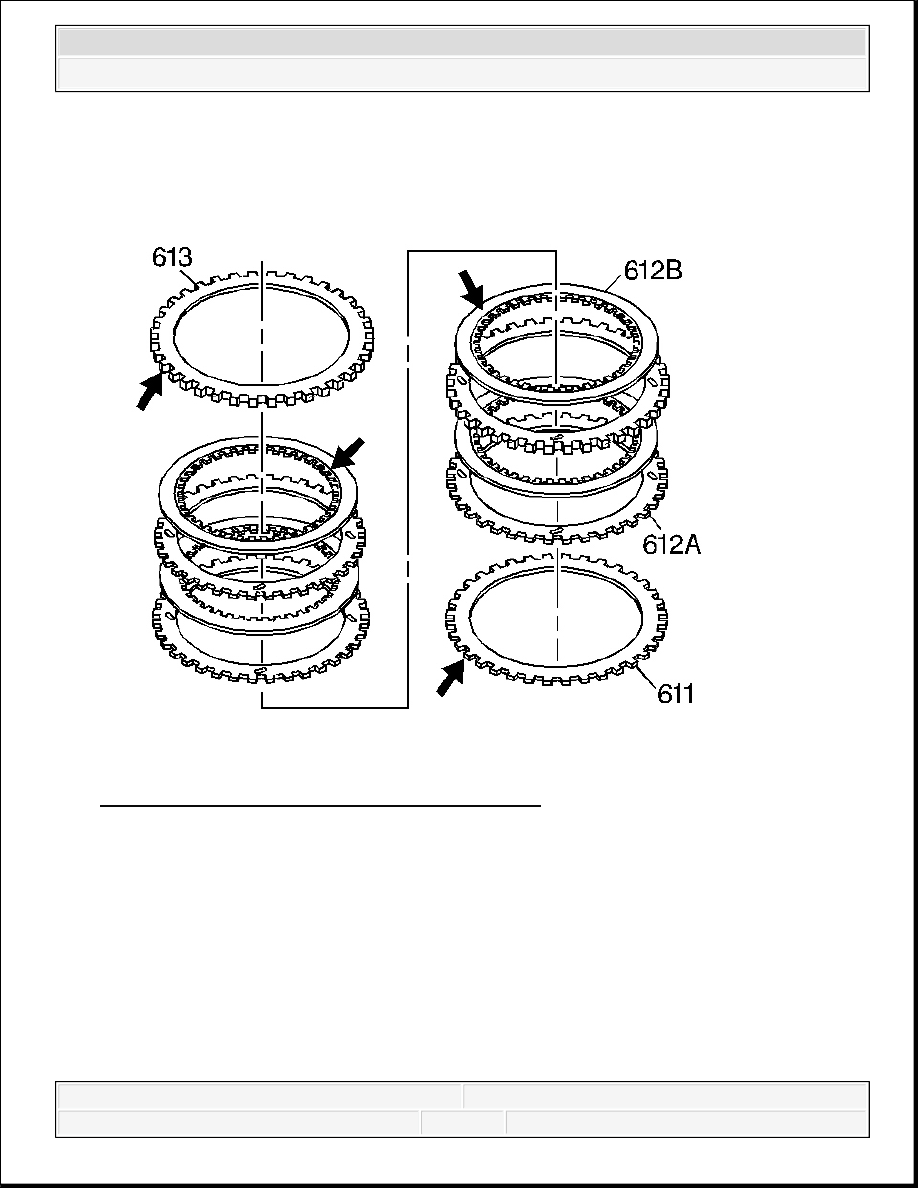

Fig. 362: Inspecting Plates For Damage Or Wear
Courtesy of GENERAL MOTORS CORP.

10. Inspect the belleville plate (611), the fiber plate assemblies (612B), the steel turbulator

plates (612A) and the selective backing plate (613) for the following items:

Damaged tangs

Delamination

Excessive wear

Heat damage or wear

Surface finish

Flatness
