Hummer H3. Manual - part 625

ANTILOCK BRAKE SYSTEM CONNECTOR END VIEWS

Accessory Switch

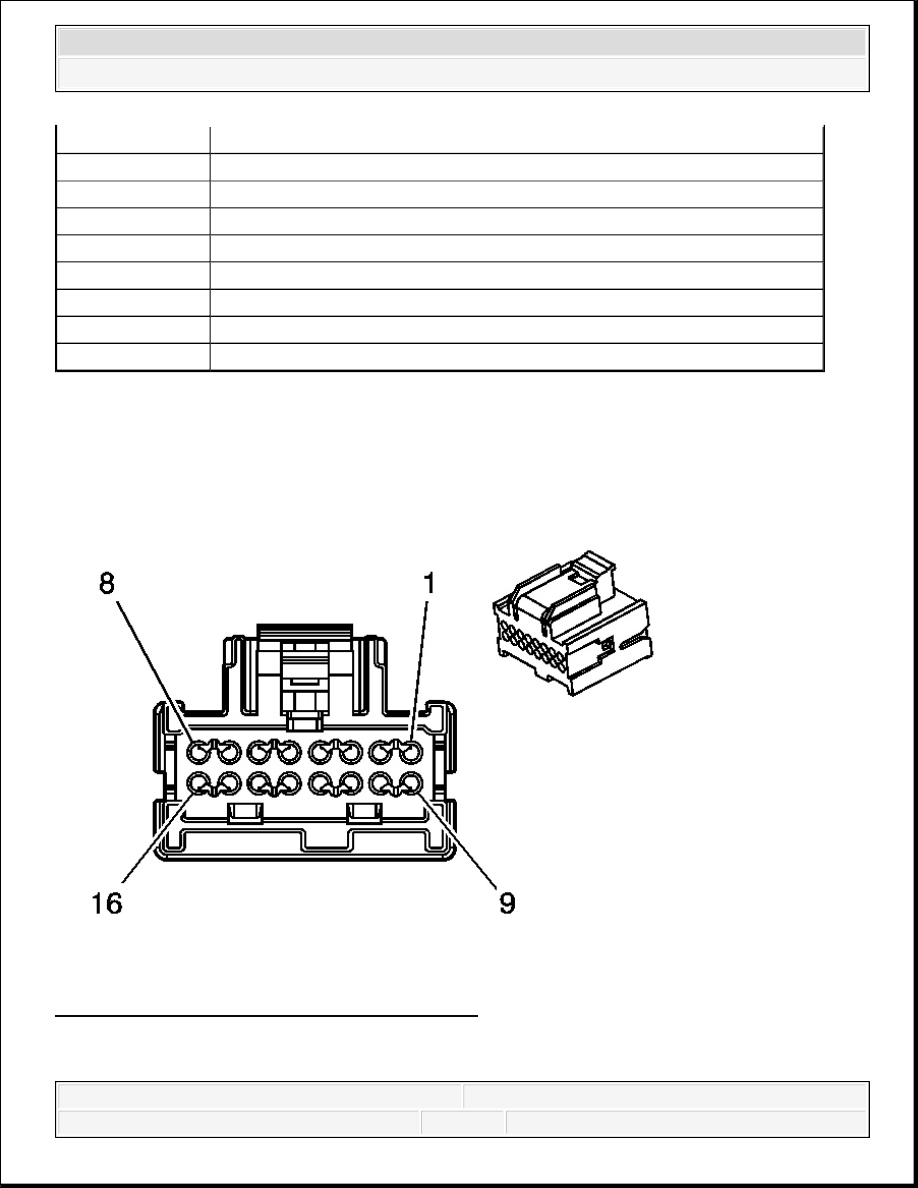

Fig. 12: Accessory Switch Connector End View
Courtesy of GENERAL MOTORS CORP.

Callout

Component Name

1

Wheel Speed Sensor (WSS) - RF

2

Wheel Speed Sensor (WSS) - RF Connector

3

Wheel Speed Sensor (WSS) - RR

4

Wheel Speed Sensor (WSS) - RR Connector

5

Wheel Speed Sensor (WSS) - LR

6

Wheel Speed Sensor (WSS) - LR Connector

7

Wheel Speed Sensor (WSS) - LF

8

Wheel Speed Sensor (WSS) - LF Connector



2007 Hummer H3

2007 BRAKES Antilock Brake System - H3



Accessory Switch Connector Parts Information

Accessory Switch Connector Terminal Identification

Electronic Brake Control Module (EBCM) C1

Connector Part Information

OEM: 15394150

Service: See Catalog

Description: 16-Way F Micro 64 Series (BK)

Terminal Part Information

Terminal/Tray: 15359541/4

Core/Insulation Crimp: M/M

Release Tool/Test Probe: 15381651-2/J-35616-64A (L-BU)

Pin

Wire Color

Circuit No.

Function

1

PU/WH

1565

4 LO LOCK Indicator Control

2

YE

234

Seat Belt Indicator Control

3

D-BU

2307

Passenger Air Bag On Indicator
Control

4

-

-

Not Used

5

YE

1139

Ignition 1 Voltage

6

D-GN

2308

Passenger Air Bag Off Indicator
Control

7

BN

241

Ignition 3 Voltage

8

PK

1561

Differential Lock Indicator Control

9

TN/BK

1566

4 HI LOCK Indicator Control

10

BN

1560

Neutral Indicator Control

11

L-GN/BK

1563

4 HI Indicator Control

12

GY

8

Instrument Panel Lamps Dimmer
Switch Signal

13

BK

2050

Ground

14

BN/WH

1571

Traction Control Switch Signal

15

L-BU

1693

Switch Signal

16

GY

596

5V



2007 Hummer H3

2007 BRAKES Antilock Brake System - H3



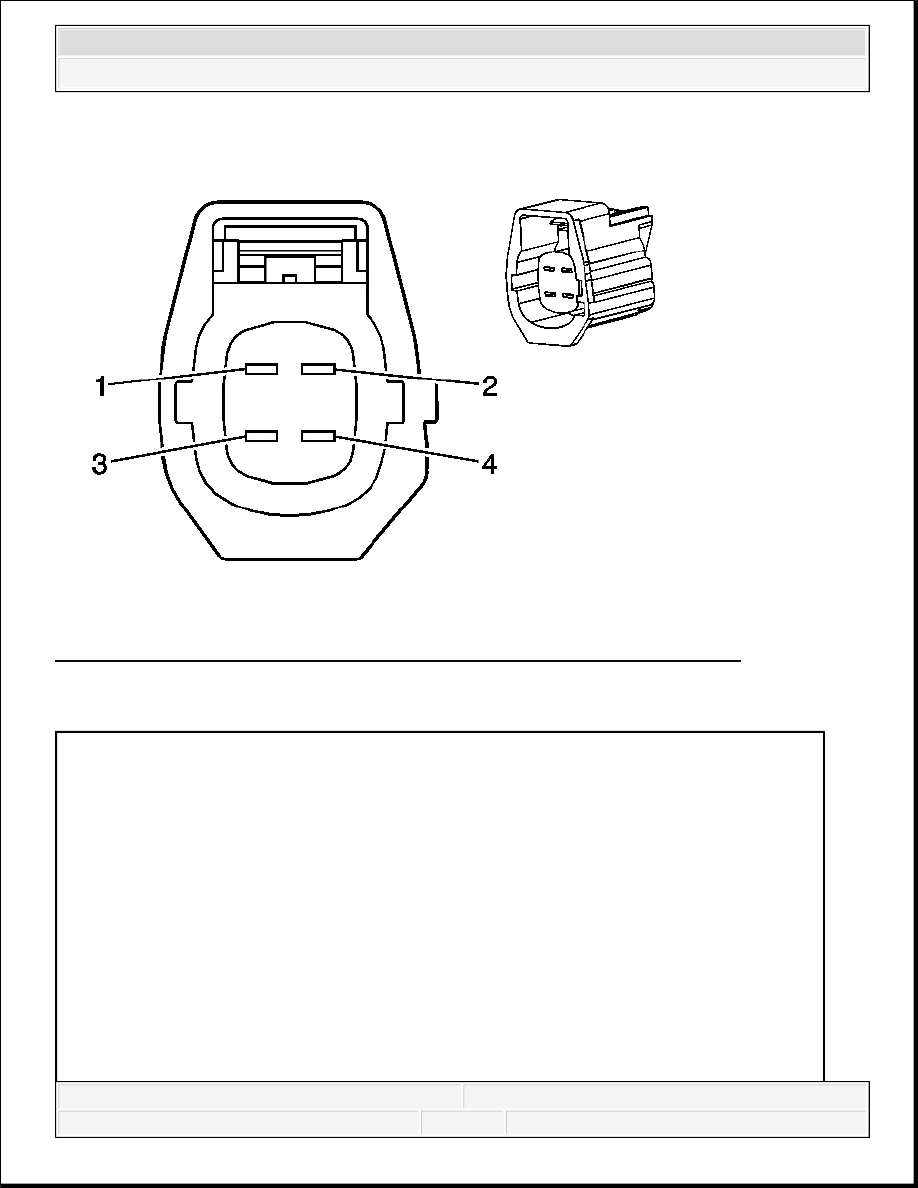

Fig. 13: Electronic Brake Control Module (EBCM) C1 Connector End View
Courtesy of GENERAL MOTORS CORP.

Electronic Brake Control Module (EBCM) C1 Connector Parts Information

Connector Part Information

OEM: 6189-1048

Service: See Catalog

Description: 4-Way F 025/187 Sealed (BK)

Terminal Part Information

Pins: 1

Terminal/Tray: 8100-3455/22

Core/Insulation Crimp: 7/7

Release Tool/Test Probe: 15315247/J-35616-64A (L-BU)

Pins: 3, 4



2007 Hummer H3

2007 BRAKES Antilock Brake System - H3



Electronic Brake Control Module (EBCM) C1 Connector Terminal Identification

Electronic Brake Control Module (EBCM) C2

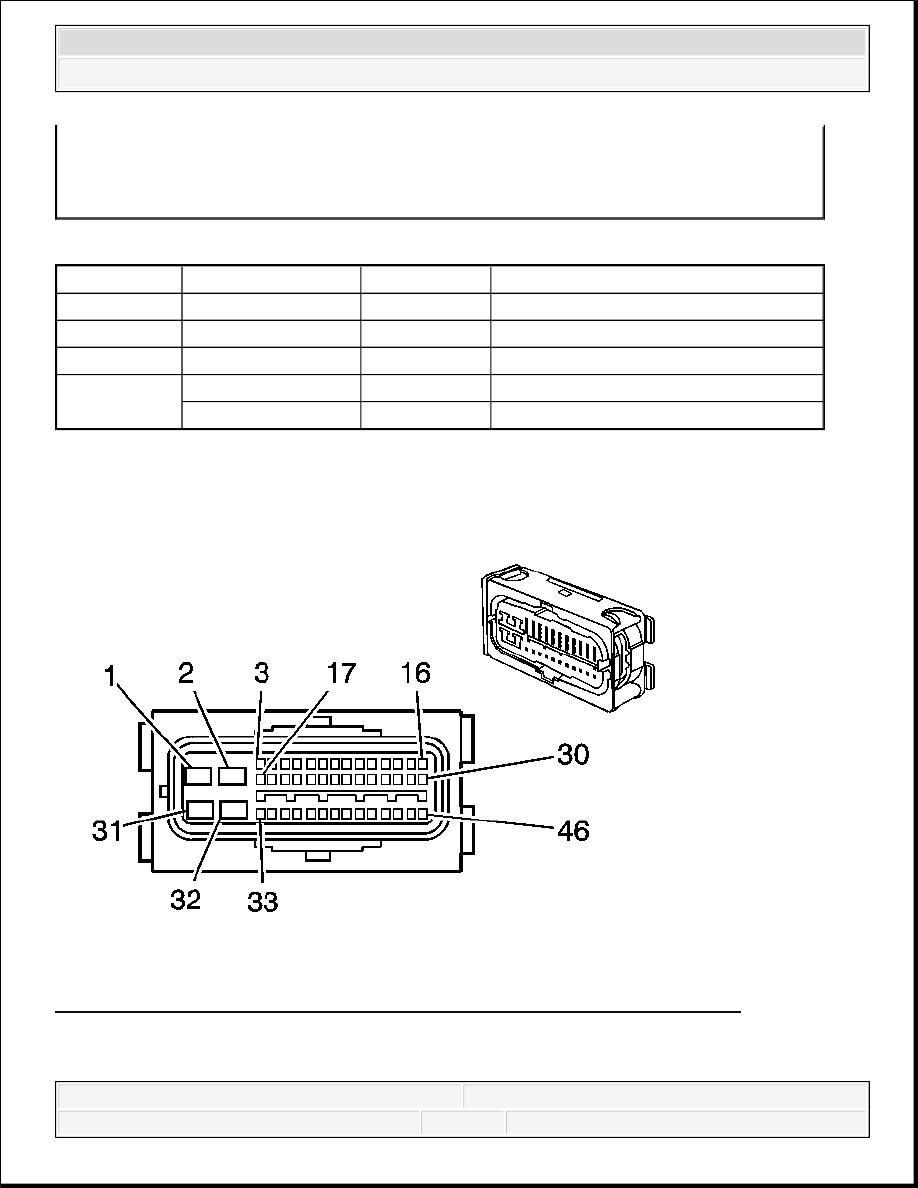

Fig. 14: Electronic Brake Control Module (EBCM) C2 Connector End View
Courtesy of GENERAL MOTORS CORP.

Electronic Brake Control Module (EBCM) C2 Connector Parts Information

Terminal/Tray: 8100-0468/6

Core/Insulation Crimp: F/5

Release Tool/Test Probe: 12094430/J-35616-40 (BU)

Pin

Wire Color

Circuit No.

Function

1

PK

1439

Ignition 1 Voltage

2

OG

540

Battery Positive Voltage

3

-

-

Not Used

4

BK

850

Ground (LHD)

BK

2050

Ground (RHD)



2007 Hummer H3

2007 BRAKES Antilock Brake System - H3
