Fig. 8: View Of Components On Lower Left Side Of I/P
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 8

Callout

Component Name

1

Clutch Start Switch (MA5)



2007 Hummer H3

2007 BRAKES Antilock Brake System - H3



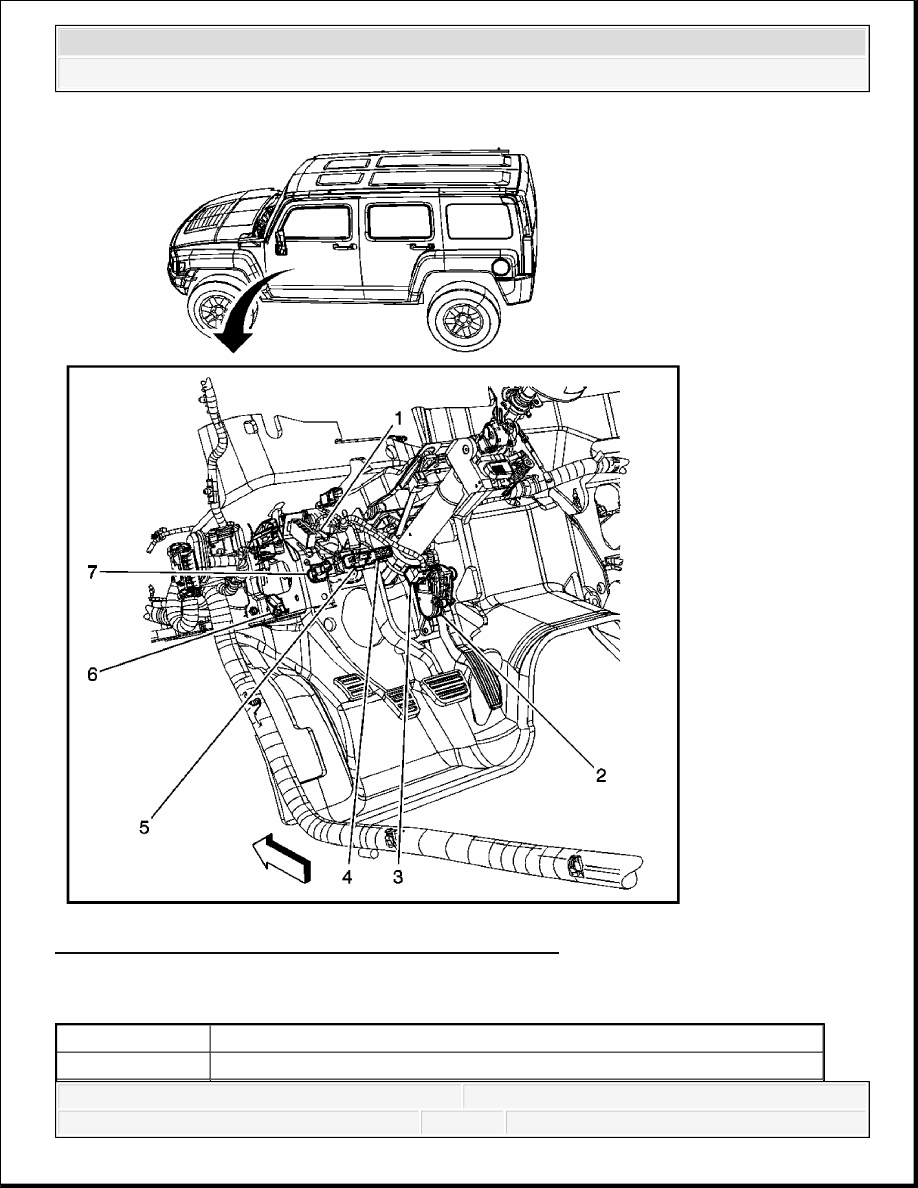

Fig. 9: Locating Brake Components
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 9

2

Accelerator Pedal Position (APP) Sensor

3

Steering Wheel Position Sensor (JL4)

4

TCC Brake/Cruise Release Switch

5

Stop Lamp Switch

6

Park Brake Switch

7

Clutch Release Switch (MA5)

Callout

Component Name



2007 Hummer H3

2007 BRAKES Antilock Brake System - H3



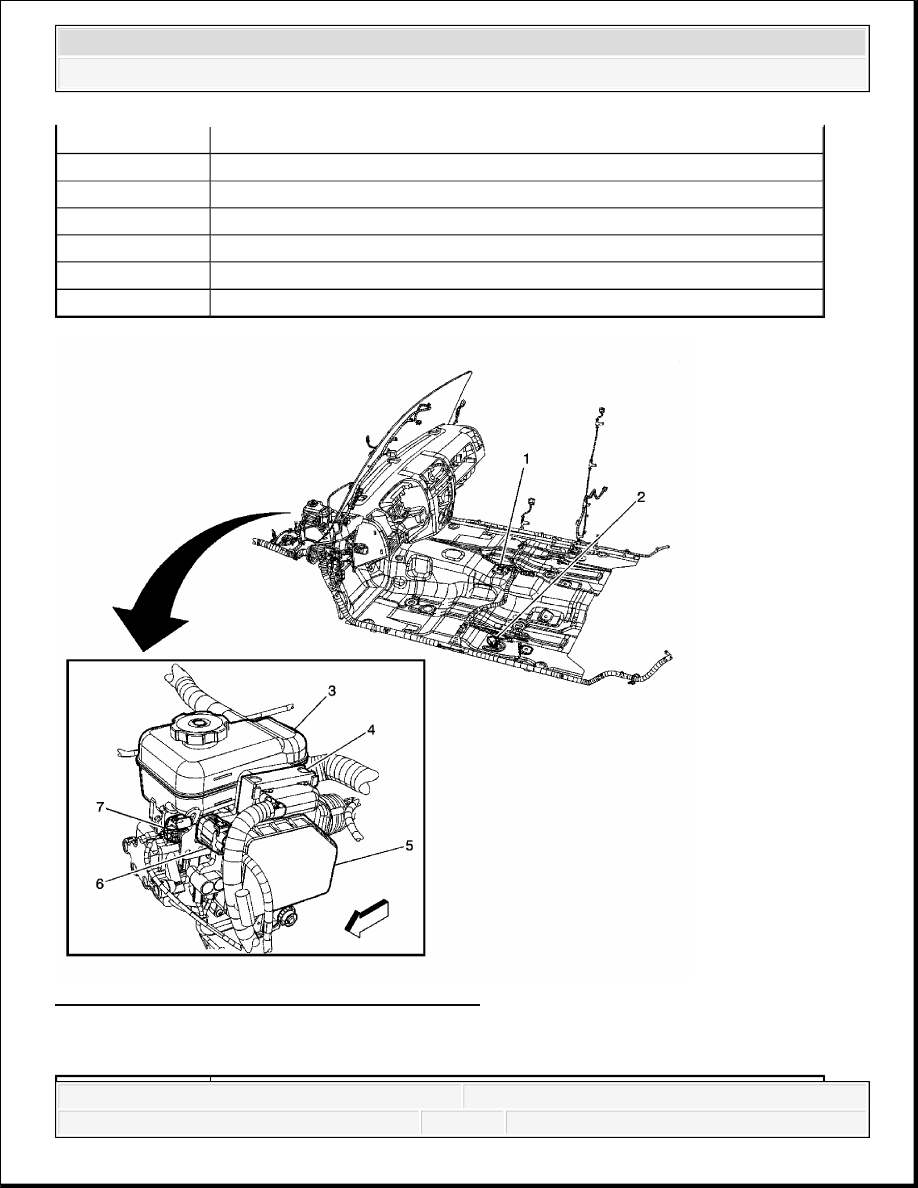

Fig. 10: Locating Brake Components (w/o JL4)
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 10

1

Inflatable Restraint Vehicle Rollover Sensor (ASF)

2

Yaw Rate/Lateral and Longitudinal Accelerometer Sensor (JL4)

3

Brake Fluid Reservoir

4

Electronic Brake Control Module (EBCM) C2

5

Electronic Brake Control Module (EBCM)

6

Electronic Brake Control Module (EBCM) C1

7

Brake Fluid Level Switch



2007 Hummer H3

2007 BRAKES Antilock Brake System - H3



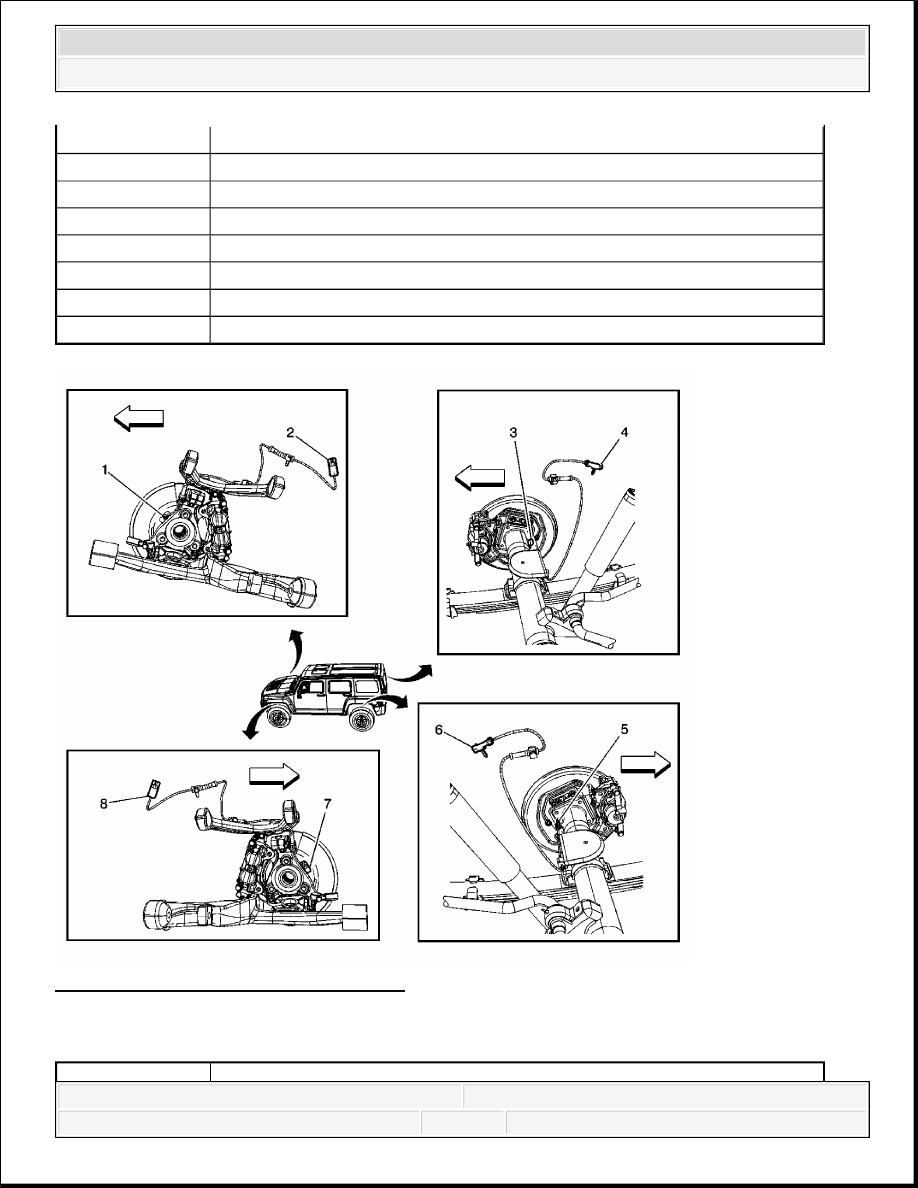

Fig. 11: Locating Wheel Speed Sensors
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 11

Callout

Component Name

1

Inflatable Restraint Rollover Sensor

2

Longitudinal Accelerometer Sensor (w/o JL4)

3

Brake Fluid Reservoir

4

Electronic Brake Control Module (EBCM) C2

5

Electronic Brake Control Module (EBCM)

6

Electronic Brake Control Module (EBCM) C1

7

Brake Fluid Level Switch
