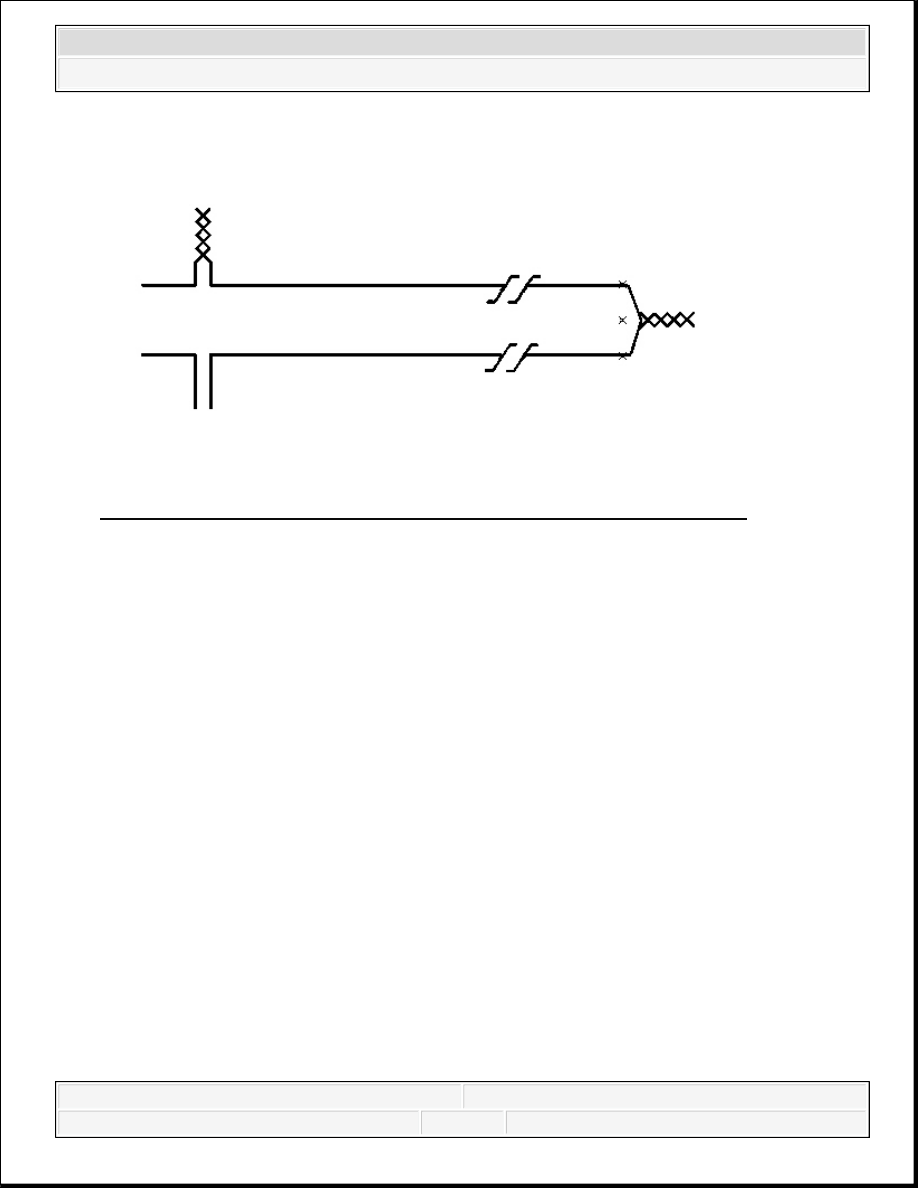

Fig. 118: Twisting Together Connector Wire Lead To Deployment Wire
Courtesy of GENERAL MOTORS CORP.

11. Twist together one connector wire lead to one deployment wire.

12. Inspect that the previous connections is secure.



2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3

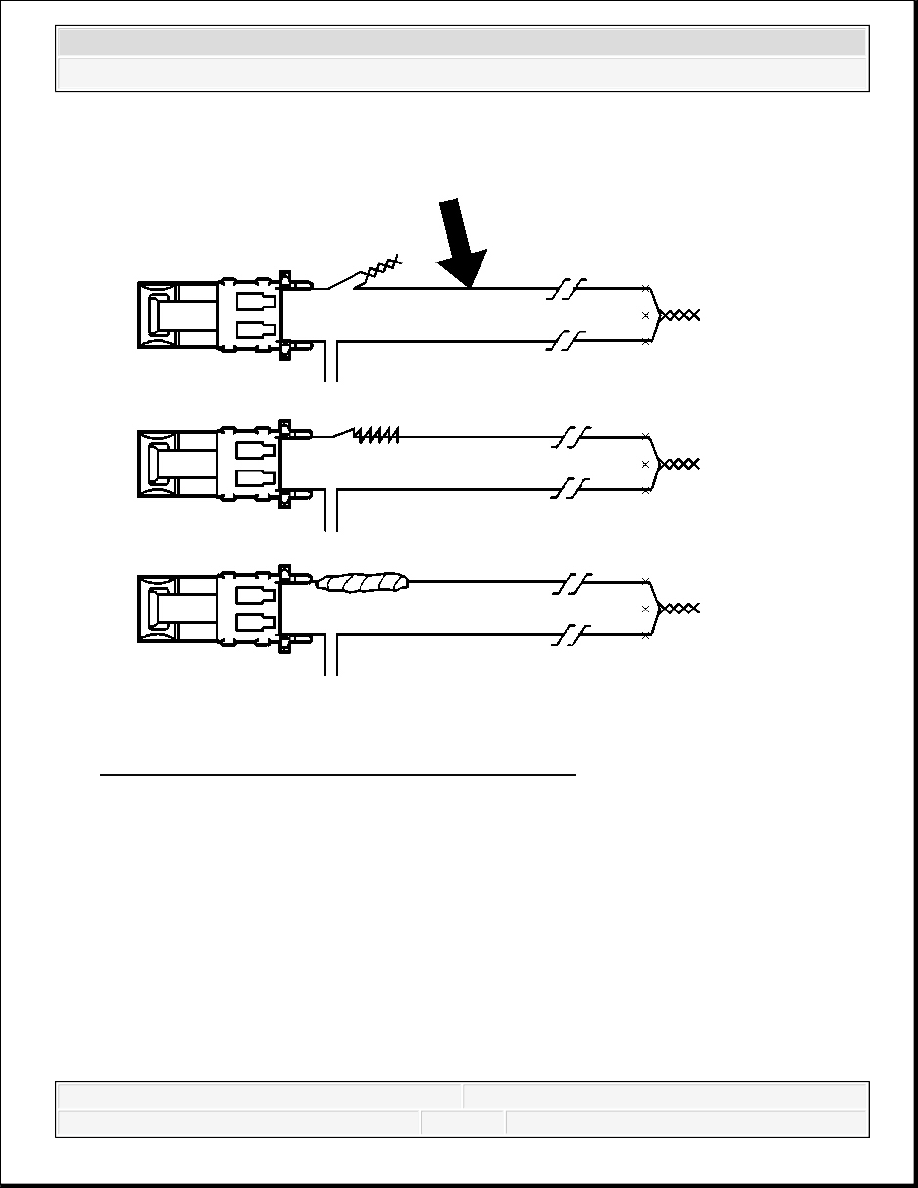

Fig. 119: Identifying I/P Module Twisted Connection
Courtesy of GENERAL MOTORS CORP.

13. Bend flat the twisted connection.

14. Secure and insulate the connection using electrical tape.



2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3

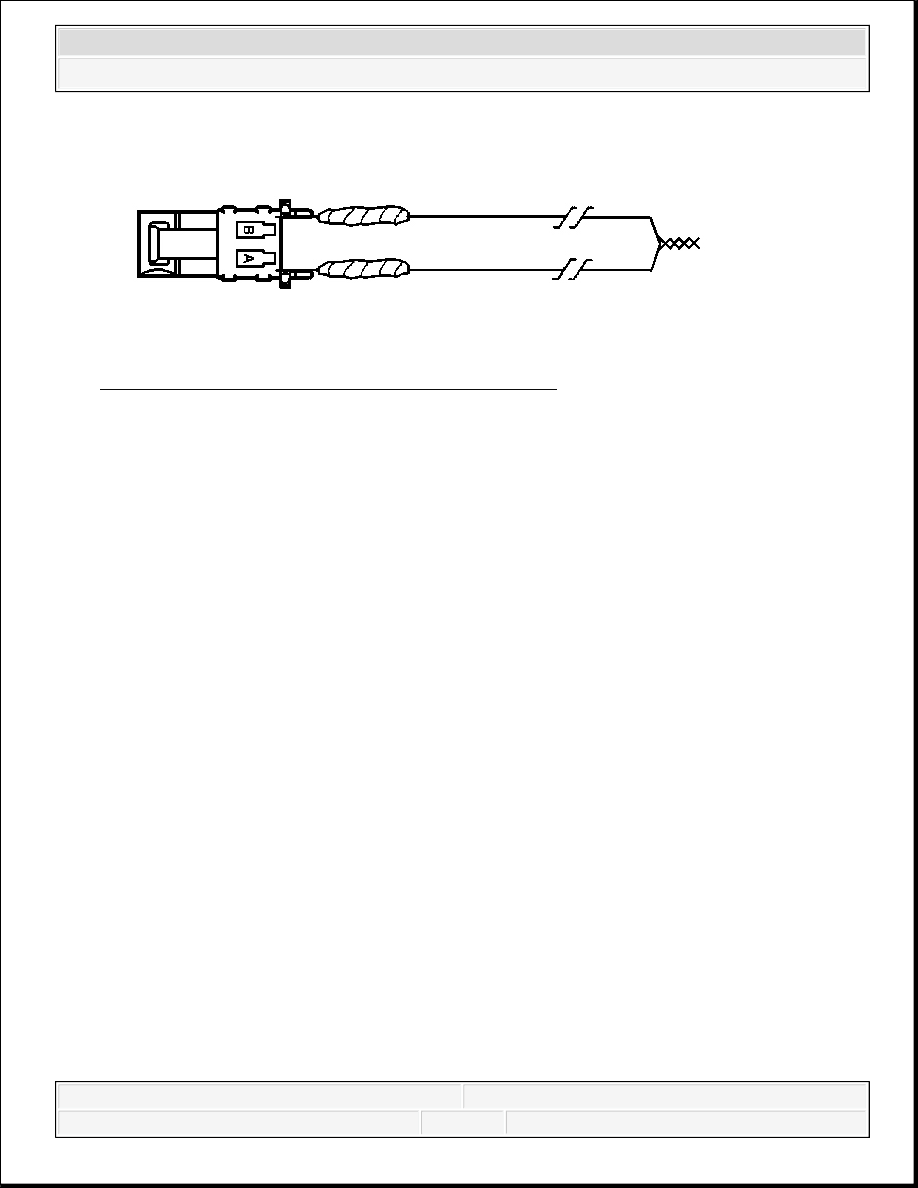

Fig. 120: View Of Dual Insulated Connector Wires
Courtesy of GENERAL MOTORS CORP.

15. Twist together, bend and tape the remaining connector wire lead to the remaining

deployment wire.



2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3

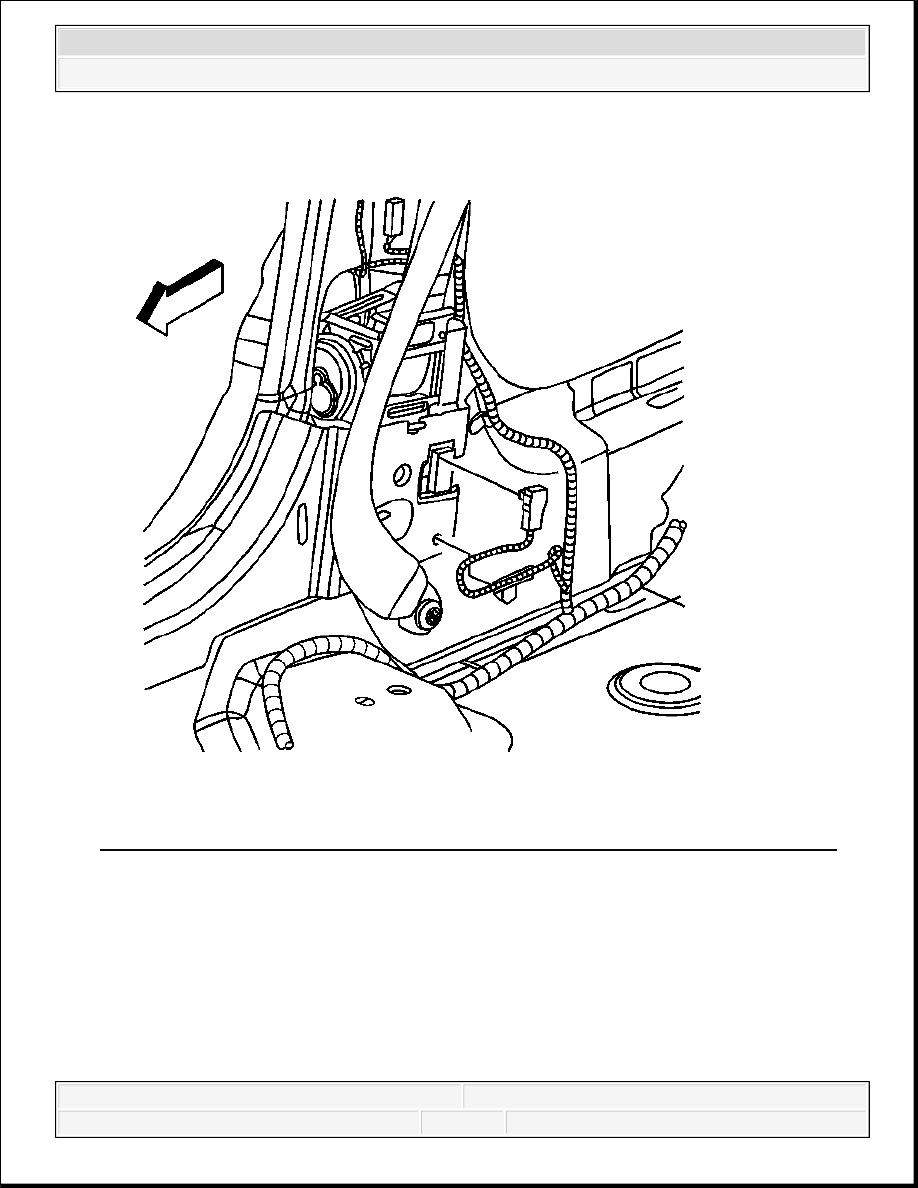

Fig. 121: View Of Seat Belt Pretensioner Connector And Wiring Harness Routing
Courtesy of GENERAL MOTORS CORP.

16. Connect the deployment harness to the seat belt pretensioner connector.
