Hummer H3. Manual - part 615

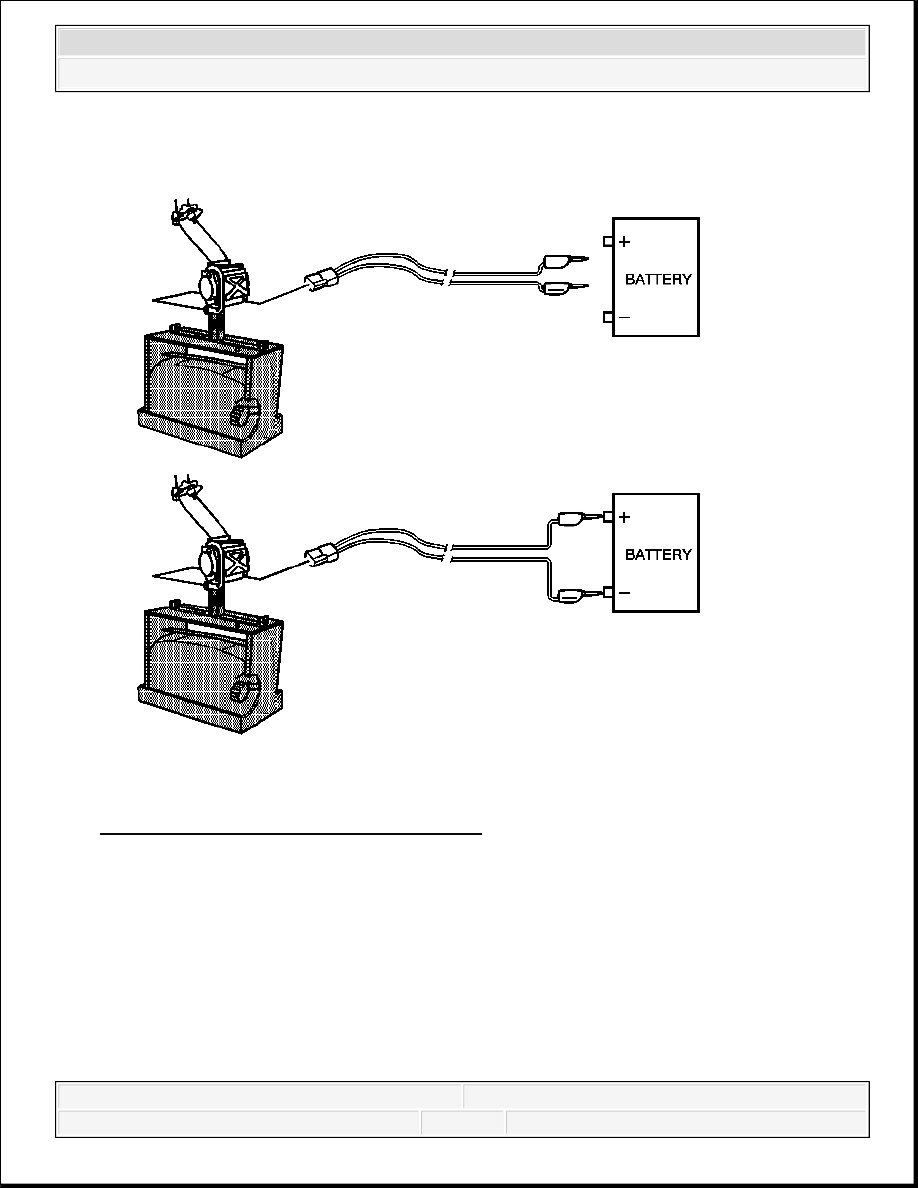

Fig. 114: Deploying Seat Belt Pretensioner
Courtesy of GENERAL MOTORS CORP.

18. Place a 12 volt minimum/2 amp minimum power source, such as a vehicle battery, near the

shorted end of the harness.

19. Connect the SIR deployment harness wires to the power source. Seat belt pretensioner

deployment will occur when contact is made.

20. Disconnect the SIR deployment harness from the power source after the seat belt

pretensioner deploys.



2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3

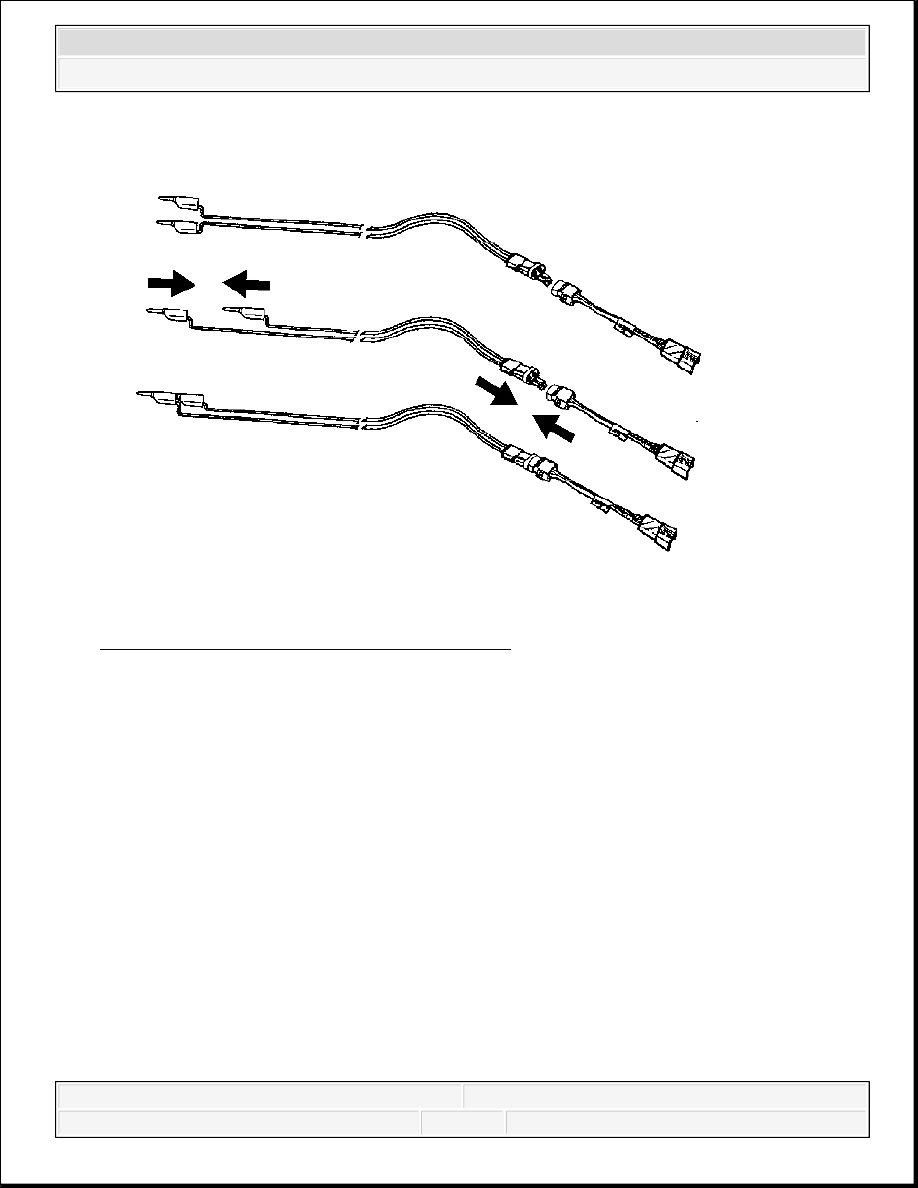

Fig. 115: View Of Deployment Harness Leads
Courtesy of GENERAL MOTORS CORP.

21. Seat one banana plug into the other in order to short the deployment harness leads.

22. If the seat pretensioner did not deploy, disconnect the adapter and discontinue the

procedure. Contact the Technical Assistance Group. Otherwise, proceed to the following
steps.

23. Put on a pair of shop gloves.

24. Disconnect the pigtail adapter from the seat belt pretensioner as soon as possible.

25. Dispose of the deployed seat belt pretensioner through normal refuse channels.

26. Wash hands with a mild soap.

Deployment Inside Vehicle - Vehicle Scrapping Procedure

Deploy the seat belt pretensioners inside of the vehicle when destroying the vehicle or when
salvaging the vehicle for parts. This includes but is not limited to the following situations:

The vehicle has completed its useful life.



2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3



Irreparable damage occurs to the vehicle in a non-deployment type accident.

Irreparable damage occurs to the vehicle during a theft.

The vehicle is being salvaged for parts to be used on a vehicle with a different VIN as
opposed to rebuilding as the same VIN.

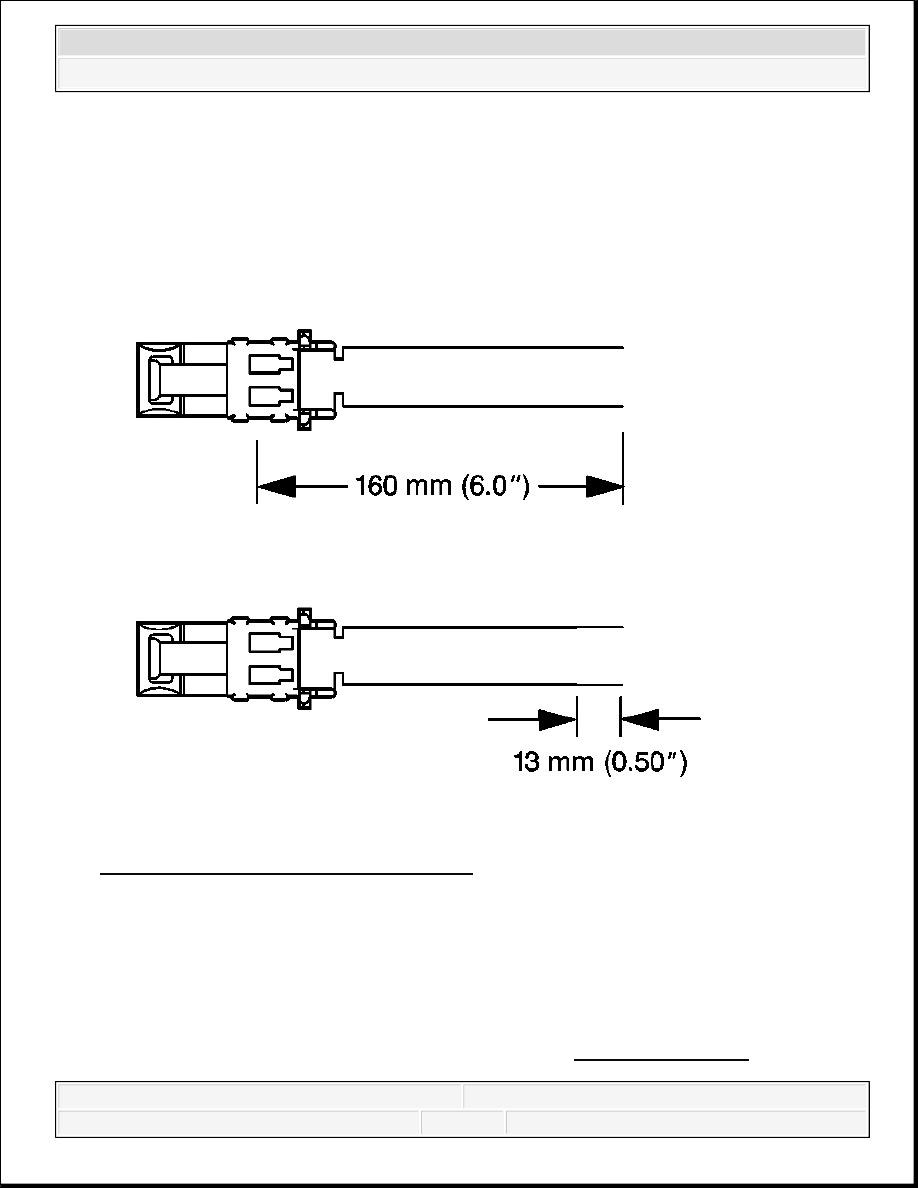

Fig. 116: Stripping Connector Wire Lead
Courtesy of GENERAL MOTORS CORP.

1. Turn OFF the ignition.

2. Remove the ignition key.

3. Put on safety glasses.

4. Remove all loose objects from the front seats.

5. Disconnect the seat belt pretensioner connector. Refer to Seat Belt Retractor

Pretensioner Replacement - Front.



2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3



6. Cut the seat belt pretensioner harness connector out of the vehicle, leaving at least 16 cm (6

in) of wire at the connector.

7. Strip 13 mm (0.5 in) of insulation from each of the connector wire leads.

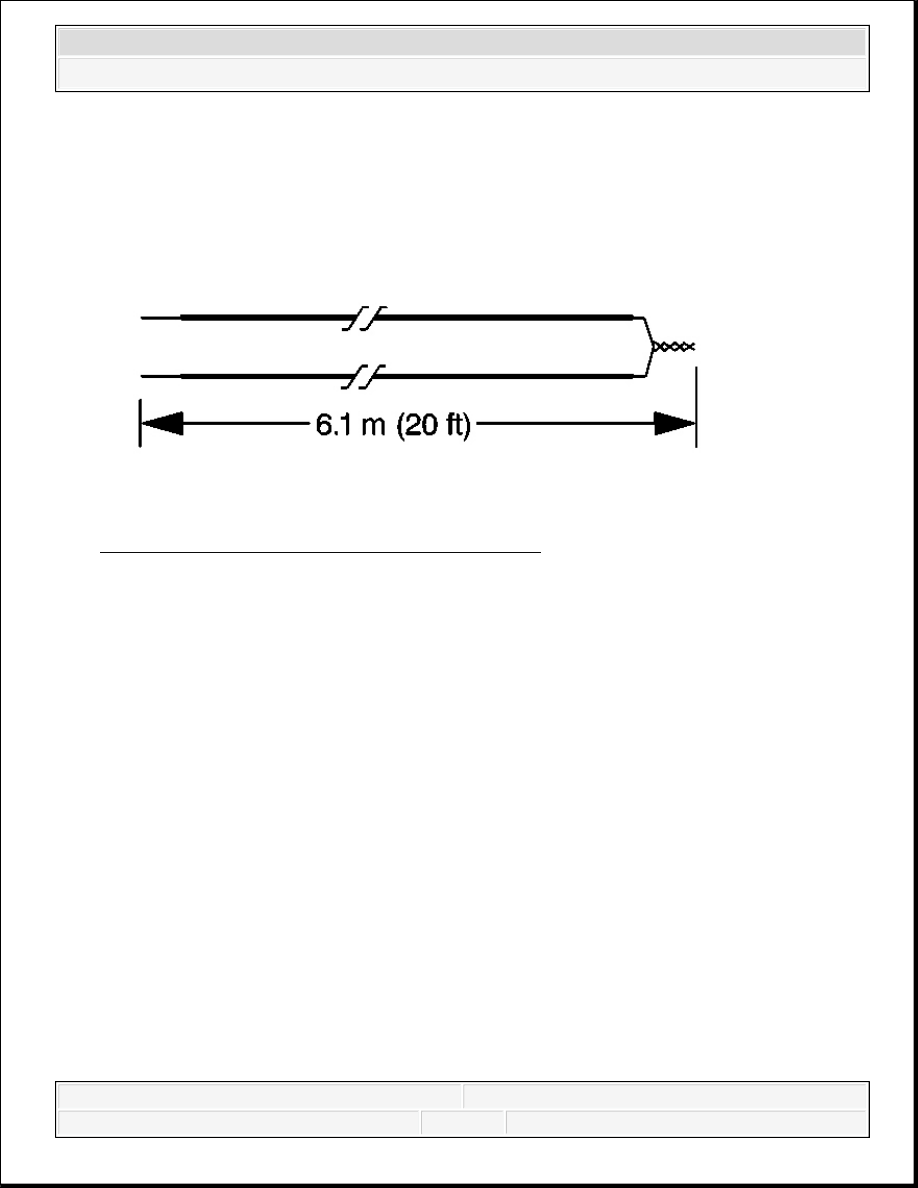

Fig. 117: Fabricating 20 Ft. Deployment Harness
Courtesy of GENERAL MOTORS CORP.

8. Cut two 6.1 m (20 ft) deployment wires from a 0.8 mm (18 gage) or thicker multi-strand

wire. These wires will be used for the seat belt pretensioner deployment harness.

9. Strip 13 mm (0.5 in) of insulation from both ends of the wires cut in the previous step.

10. Twist together one end from each of the wires in order to short the wires. Deployment wires

shall remain shorted and not connected to a power source until you are ready to deploy the
seat belt pretensioner.



2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3
