Hummer H3. Manual - part 517

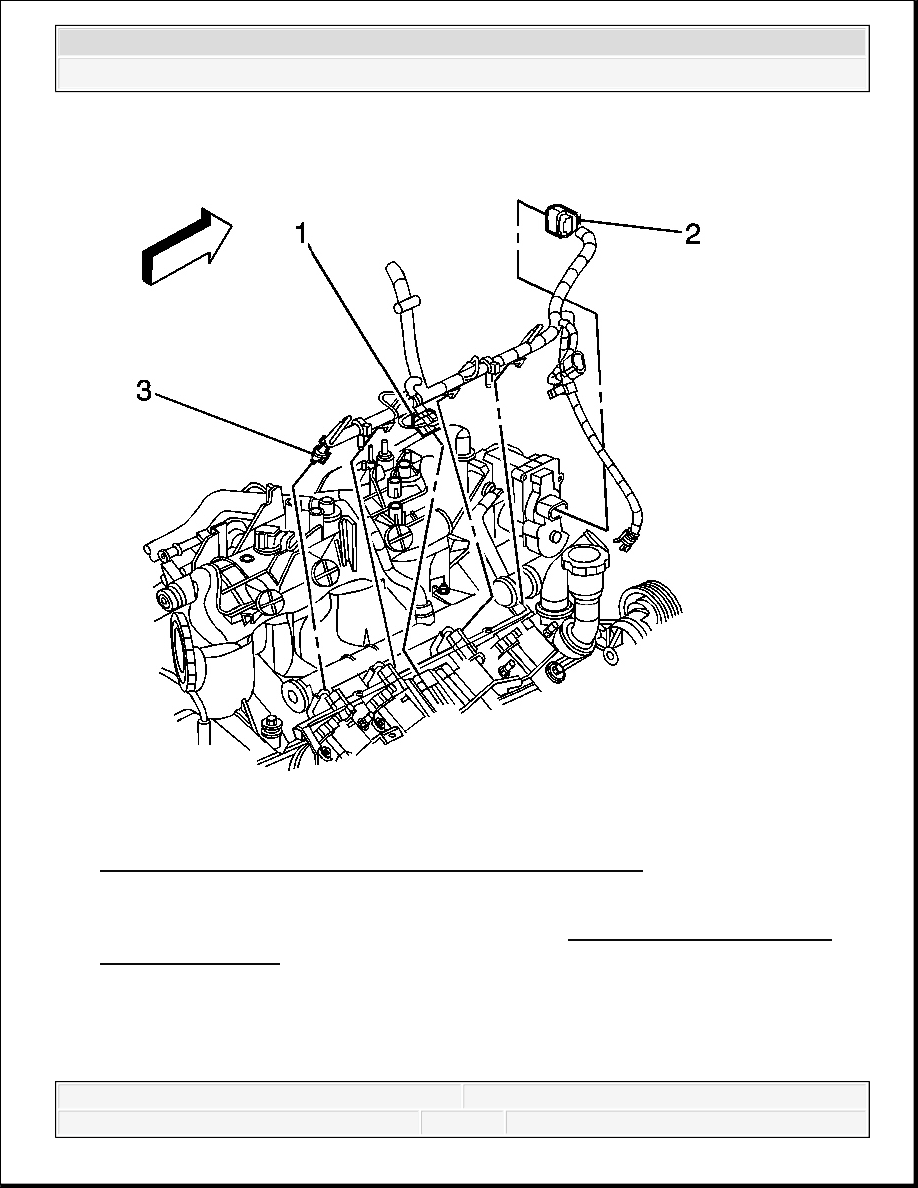

Fig. 103: Locating Electrical Components At Top Of Engine
Courtesy of GENERAL MOTORS CORP.

1. Remove the upper intake manifold sight shield. Refer to Upper Intake Manifold Sight

Shield Replacement.

2. Remove the connector position assurance (CPA) lock.

3. Disconnect the main electrical connector (1) to the ignition coil wire harness.

4. Remove the harness clips.

5. Reposition the engine harness, if necessary.



2008 Hummer H3

2008 ENGINE Engine Mechanical - 5.3L - H3



6. Remove the spark plug wires from the ignition coils.

Twist each plug wire 1/2 turn.

Pull only on the boot in order to remove the wire from the ignition coil.

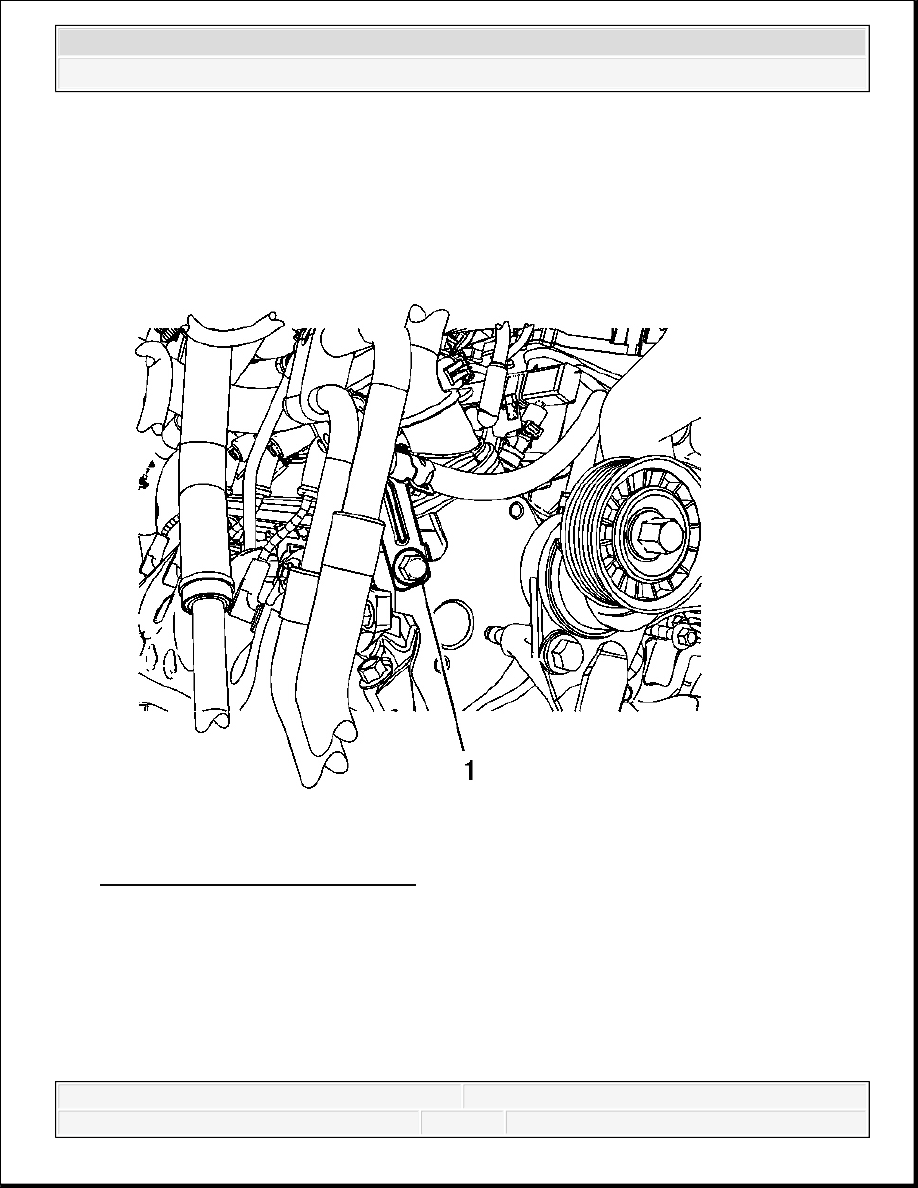

Fig. 104: Heater Hose Bracket Bolt
Courtesy of GENERAL MOTORS CORP.

7. Remove the heater hose bracket bolt (1) from the front of the right cylinder head.



2008 Hummer H3

2008 ENGINE Engine Mechanical - 5.3L - H3



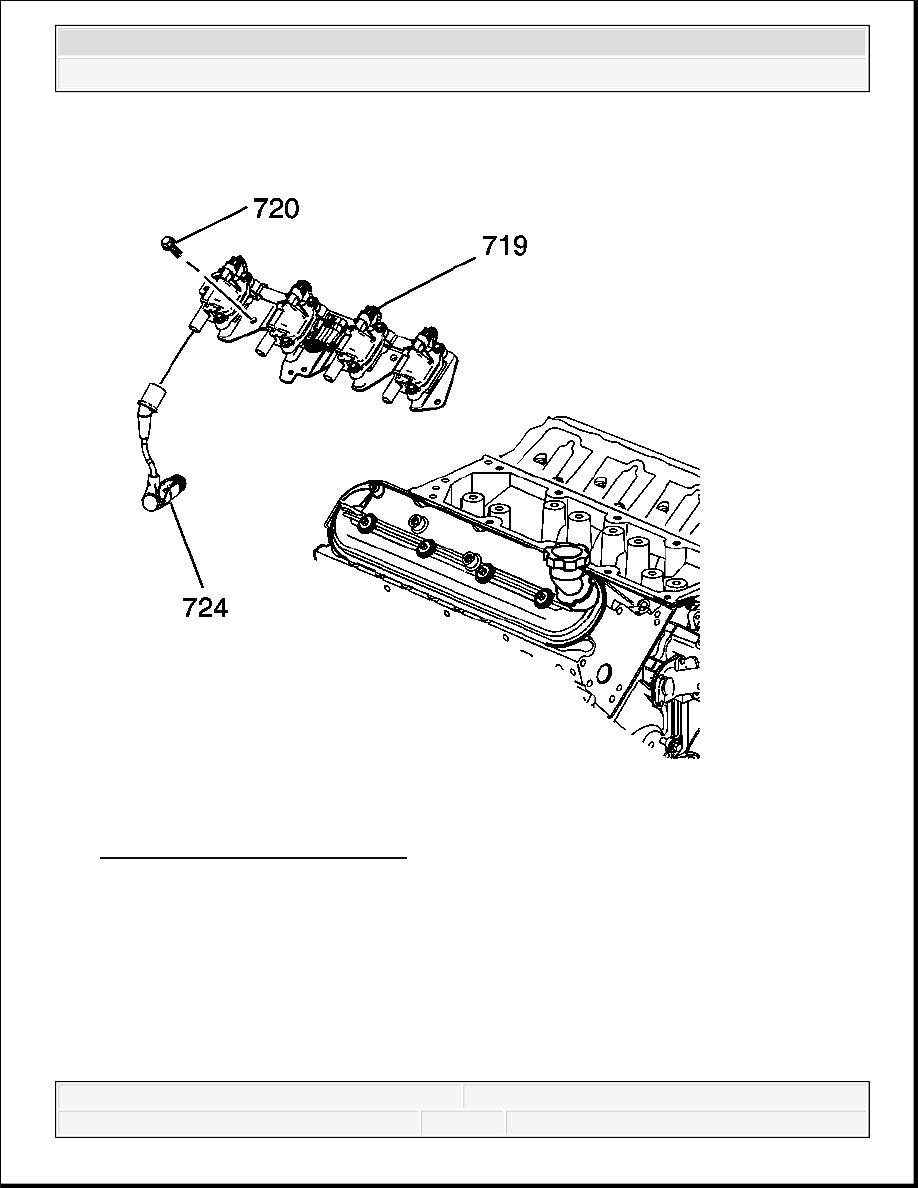

Fig. 105: Ignition Coils & Bracket
Courtesy of GENERAL MOTORS CORP.

8. If necessary, remove the ignition coil bracket studs from the rocker arm cover.

9. If necessary, remove the ignition coils and bracket from the rocker cover.



2008 Hummer H3

2008 ENGINE Engine Mechanical - 5.3L - H3



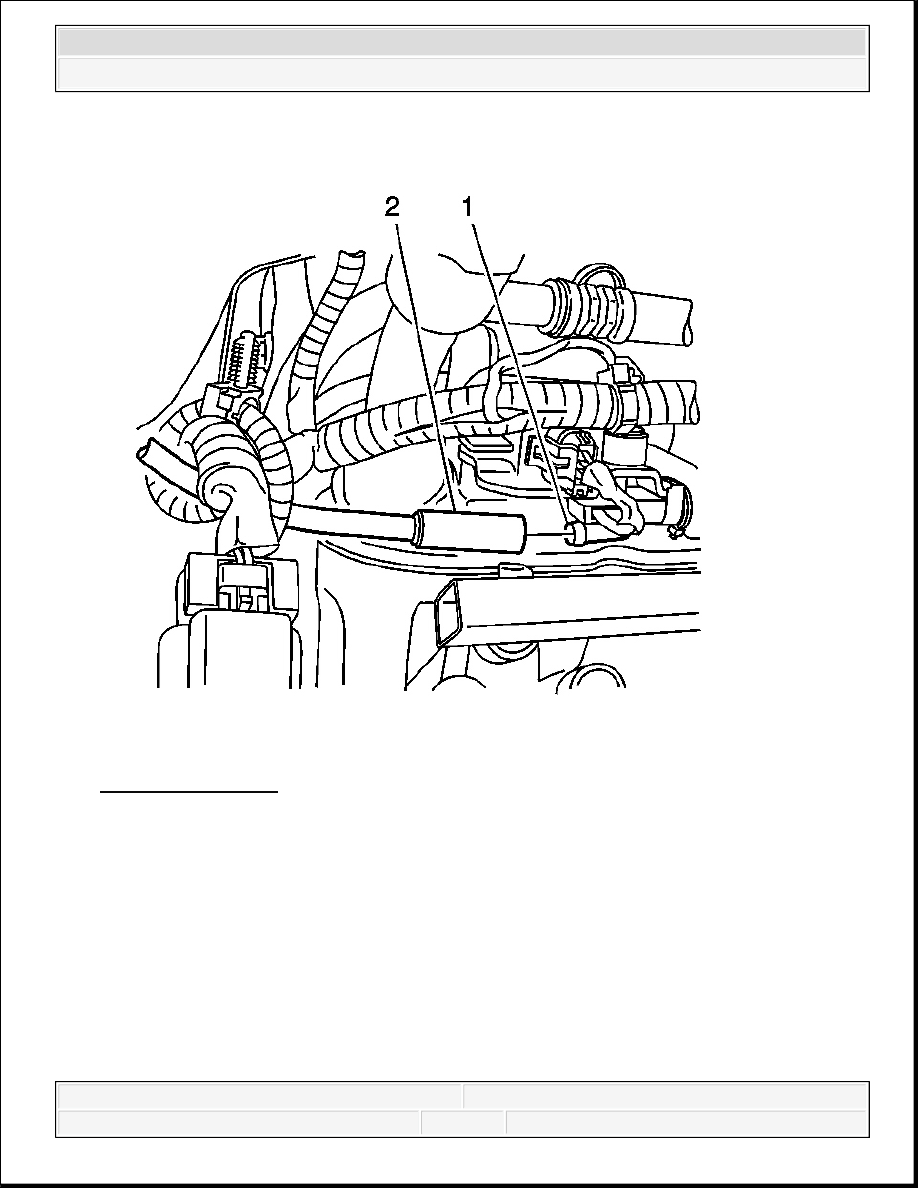

Fig. 106: Vent Hose
Courtesy of GENERAL MOTORS CORP.

10. Remove the vent hose (2) from the valve rocker arm cover (1).
