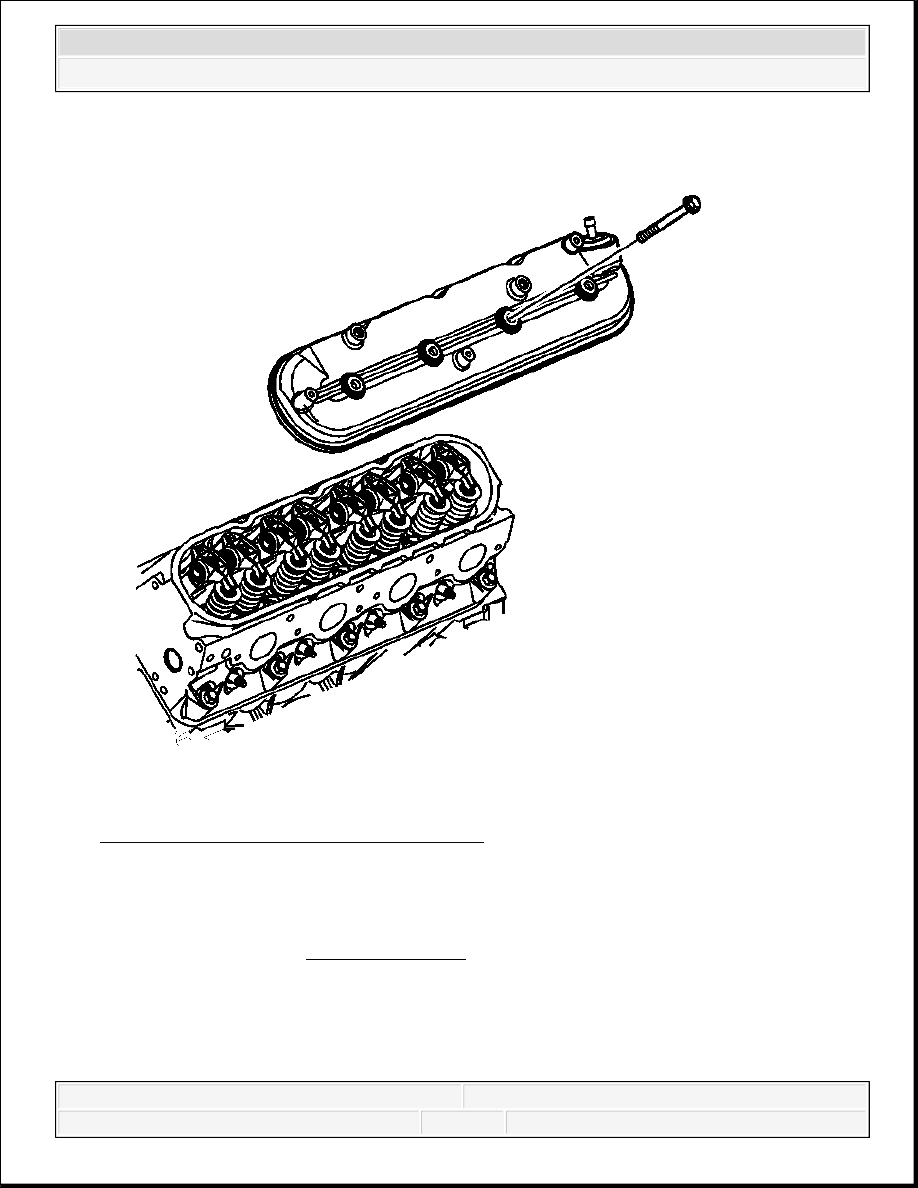

Fig. 99: View Of Valve Rocker Arm Cover
Courtesy of GENERAL MOTORS CORP.

2. Install the valve rocker arm cover.

3. Tighten the rocker arm cover bolts.

Tighten: Tighten the bolts to 12 N.m (106 lb in).

NOTE:

Refer to Fastener Notice .



2008 Hummer H3

2008 ENGINE Engine Mechanical - 5.3L - H3



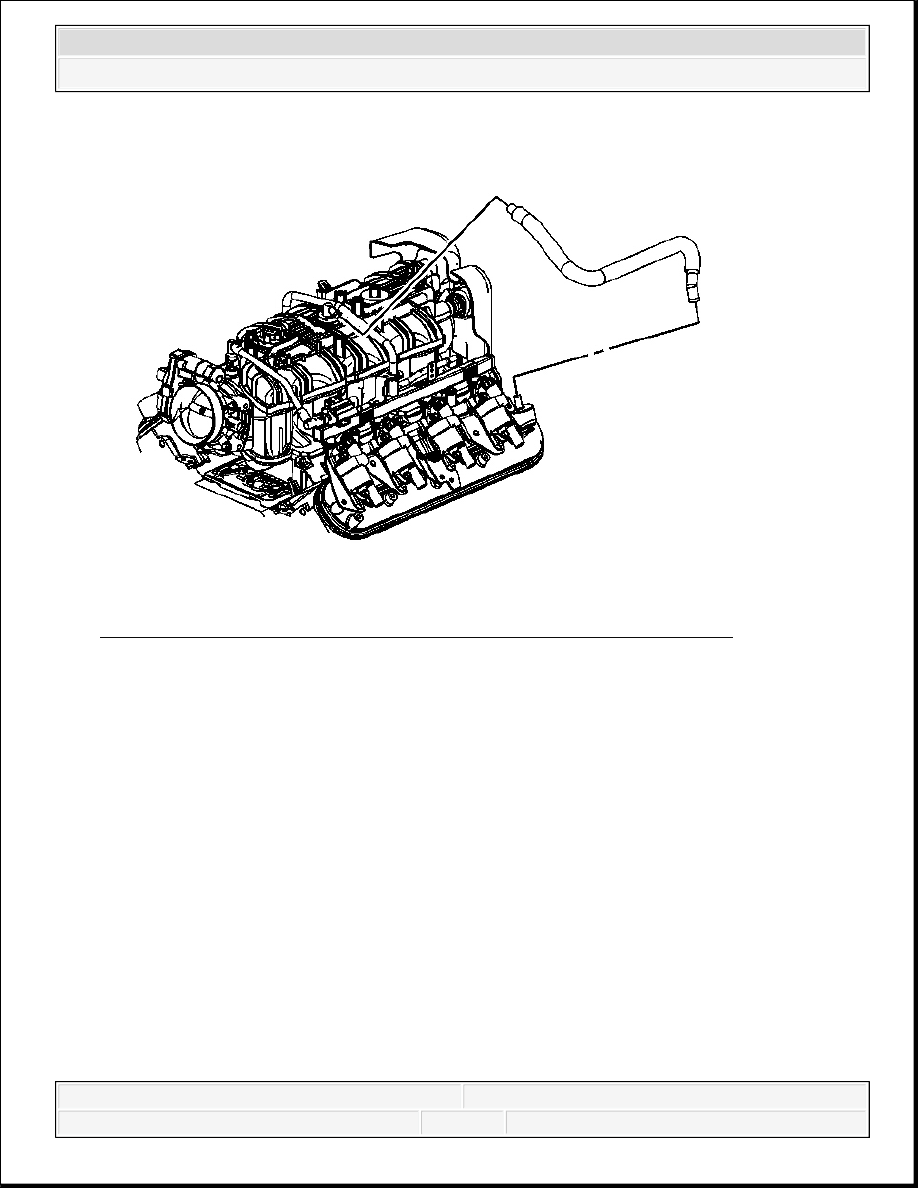

Fig. 100: Positive Crankcase Ventilation Hose/Pipe/Tube Replacement
Courtesy of GENERAL MOTORS CORP.

4. Install the PCV hose.



2008 Hummer H3

2008 ENGINE Engine Mechanical - 5.3L - H3



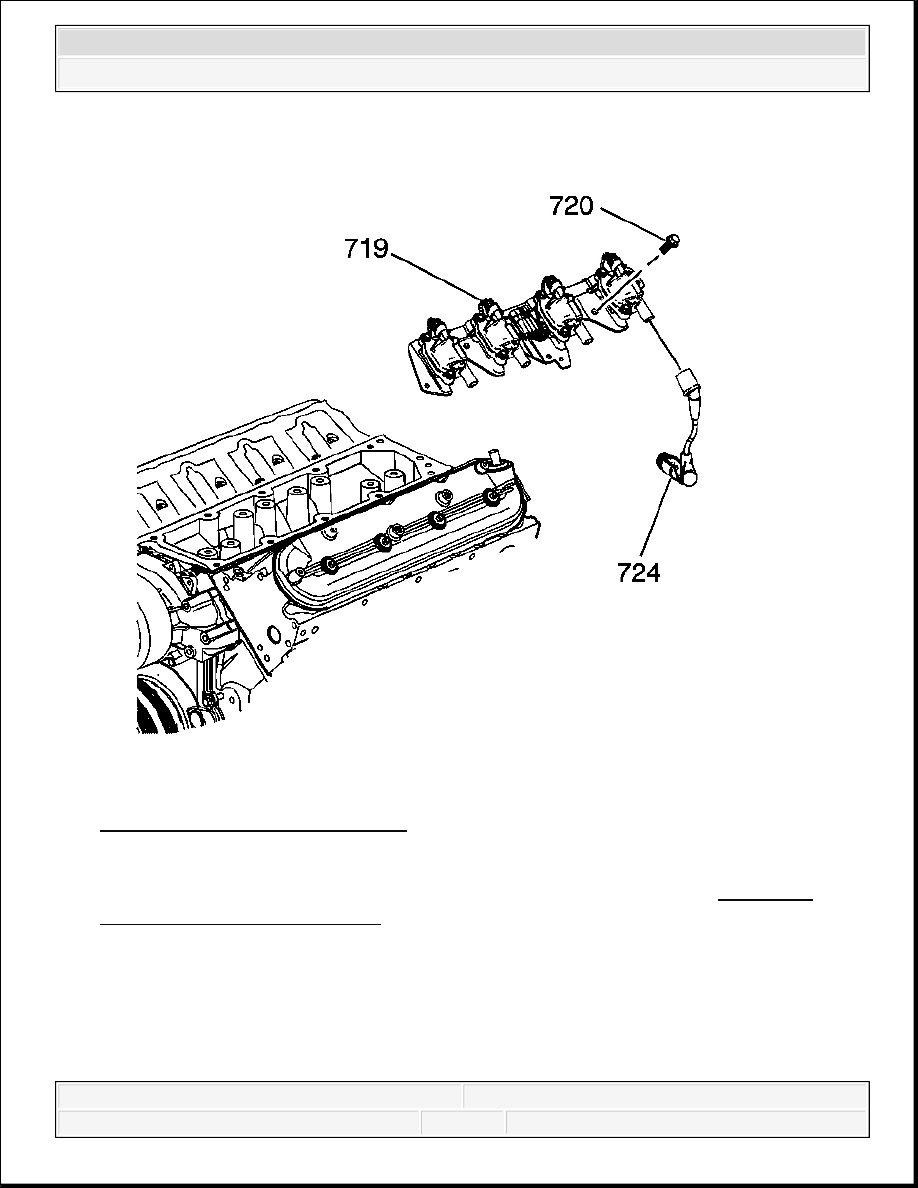

Fig. 101: Ignition Coils & Bracket
Courtesy of GENERAL MOTORS CORP.

5. Apply threadlock to the threads of the ignition coil bracket studs. Refer to Adhesives,

Fluids, Lubricants, and Sealers.

6. Position the ignition coil bracket (719) onto the rocker cover.

7. Install the ignition coil bracket studs (720).

Tighten: Tighten the studs to 12 N.m (106 lb in).

8. Install the spark plug wires (724) to the ignition coils.



2008 Hummer H3

2008 ENGINE Engine Mechanical - 5.3L - H3



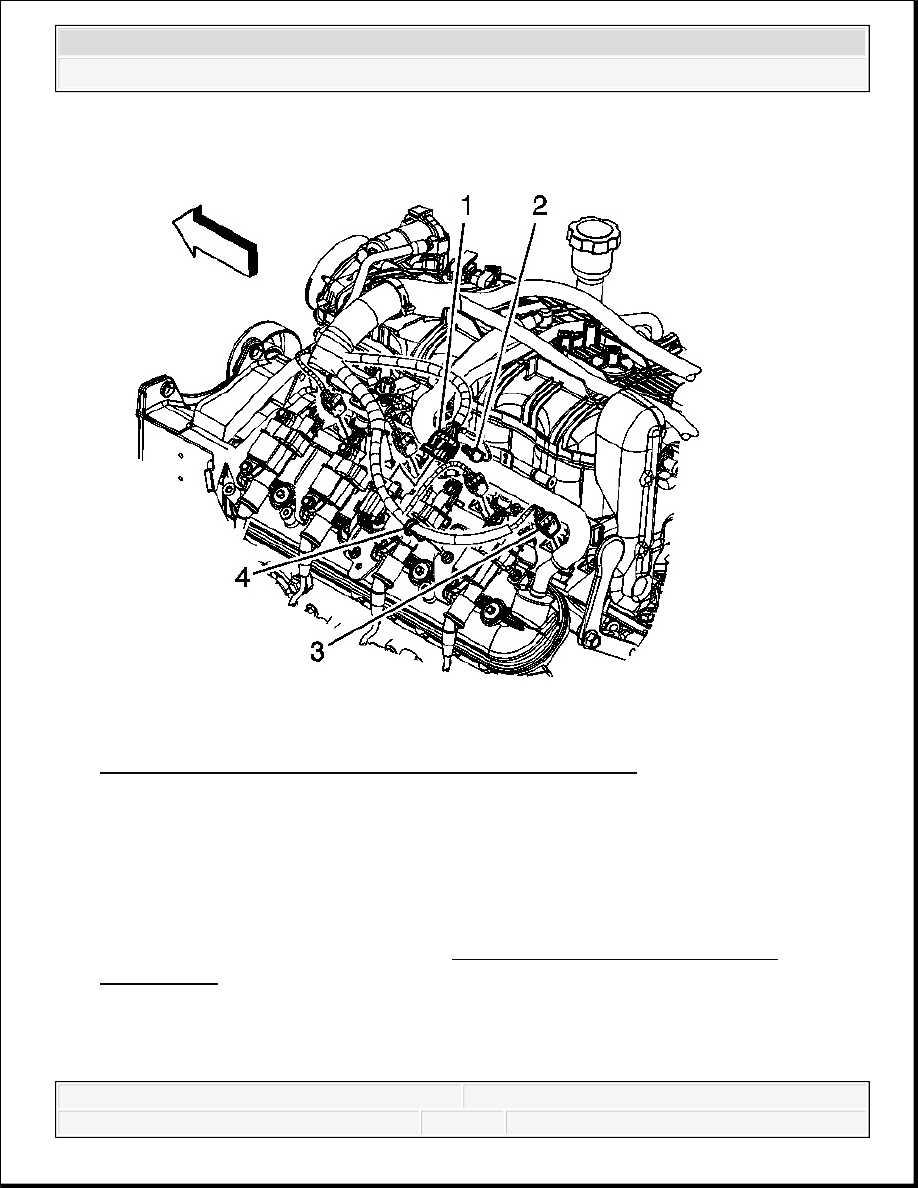

Fig. 102: Valve Rocker Arm Cover Replacement - Left Side
Courtesy of GENERAL MOTORS CORP.

9. Position the engine harness, as necessary.

10. Install the engine harness clip (4) to the ignition coil bracket stud.

11. Connect the engine harness electrical connector (1) to the ignition coil wire harness.

12. Install the CPA retainer (2).

13. Install the intake manifold cover. Refer to Upper Intake Manifold Sight Shield

Replacement.

VALVE ROCKER ARM COVER REPLACEMENT - RIGHT SIDE

Removal Procedure
