Fig. 390: View Of Crankshaft Bearing Caps
Courtesy of GENERAL MOTORS CORP.

14. Measure the crankshaft bearing journal taper and runout.

15. Install the crankshaft bearing caps.

16. Install the crankshaft main bearing cap stiffener.

17. Install the crankshaft bearing cap bolts.

NOTE:

Refer to Fastener Notice in Cautions and Notices.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



Tighten:

1. Tighten the crankshaft bearing cap bolts to 25 N.m (18 lb ft).

2. Use J 45059 to tighten the crankshaft bearing cap bolts an additional 180 degrees. See

Special Tools.

18. Measure the crankshaft main bearing inside diameter with an inside micrometer.

19. Measure the connecting rod inside diameter in the same direction as the length of the rod

with an inside micrometer.

20. If the specified clearances cannot be met, the crankshaft, connecting rods, or block may

need to be replaced.

CRANKSHAFT BALANCER CLEANING AND INSPECTION



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



Fig. 391: View Of Crankshaft Balancer Sealing Area & Belt Ribs
Courtesy of GENERAL MOTORS CORP.

1. Inspect the crankshaft balancer sealing area for grooves, nicks, or burs (1).

2. Inspect the crankshaft balancer belt ribs for dents or damage (2).

3. Replace the crankshaft balancer if damage is present.

ENGINE FLYWHEEL CLEANING AND INSPECTION (AUTOMATIC TRANSMISSION)



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3

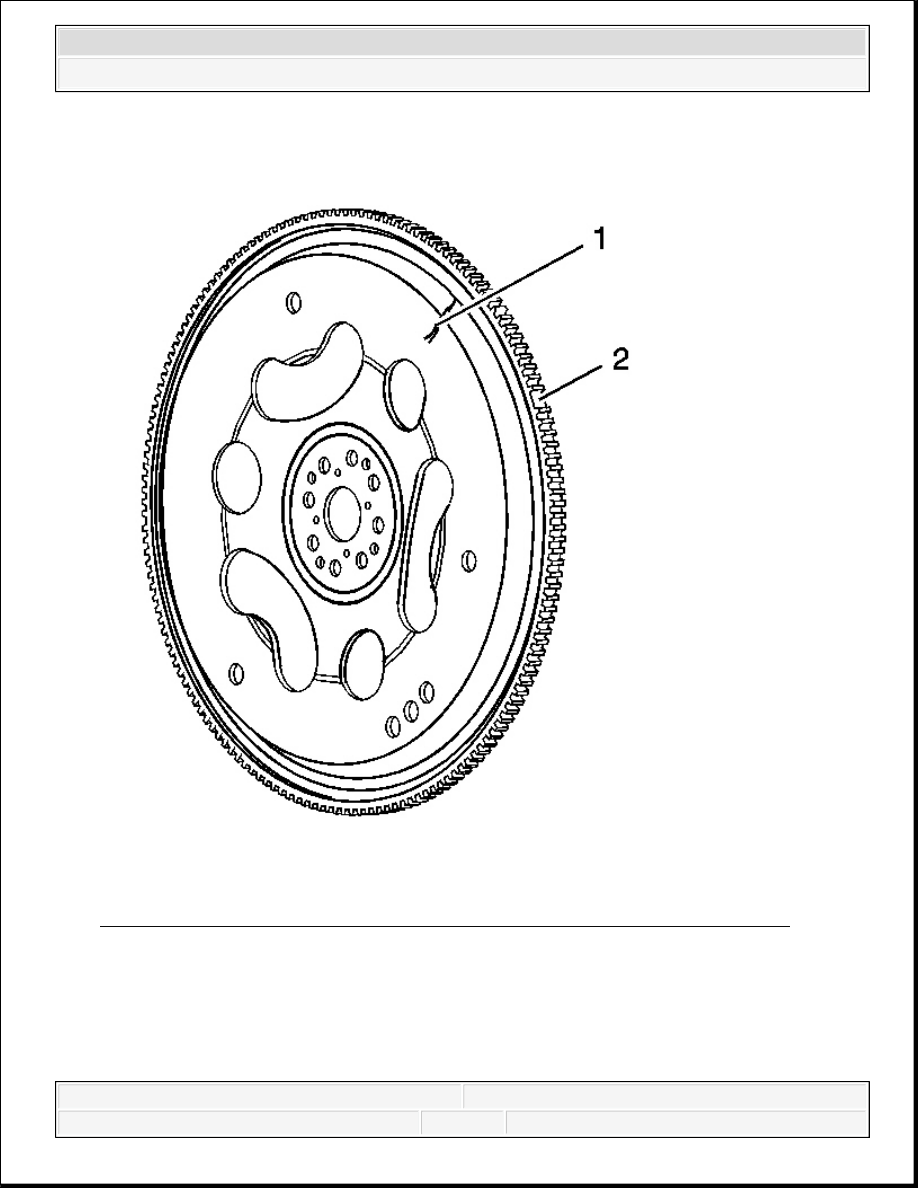

Fig. 392: Inspecting Engine Flywheel For Damage - Automatic Transmission
Courtesy of GENERAL MOTORS CORP.

1. Inspect the engine flywheel for cracks (1).

2. Inspect the engine flywheel teeth for damage (2).

3. Replace the engine flywheel if damage is present.
