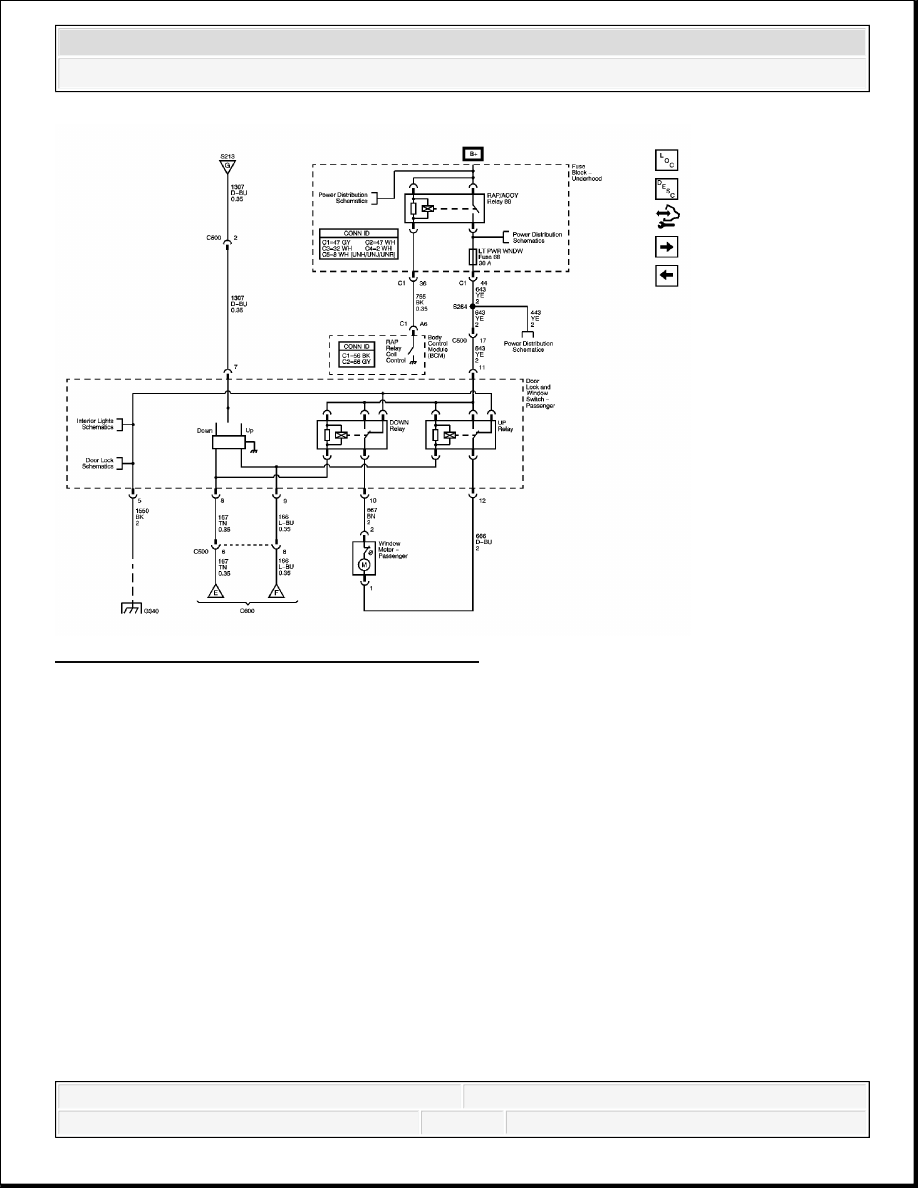

Fig. 4: Front Passenger Door Schematic - RHD
Courtesy of GENERAL MOTORS CORP.



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Fixed and Moveable Windows - H3

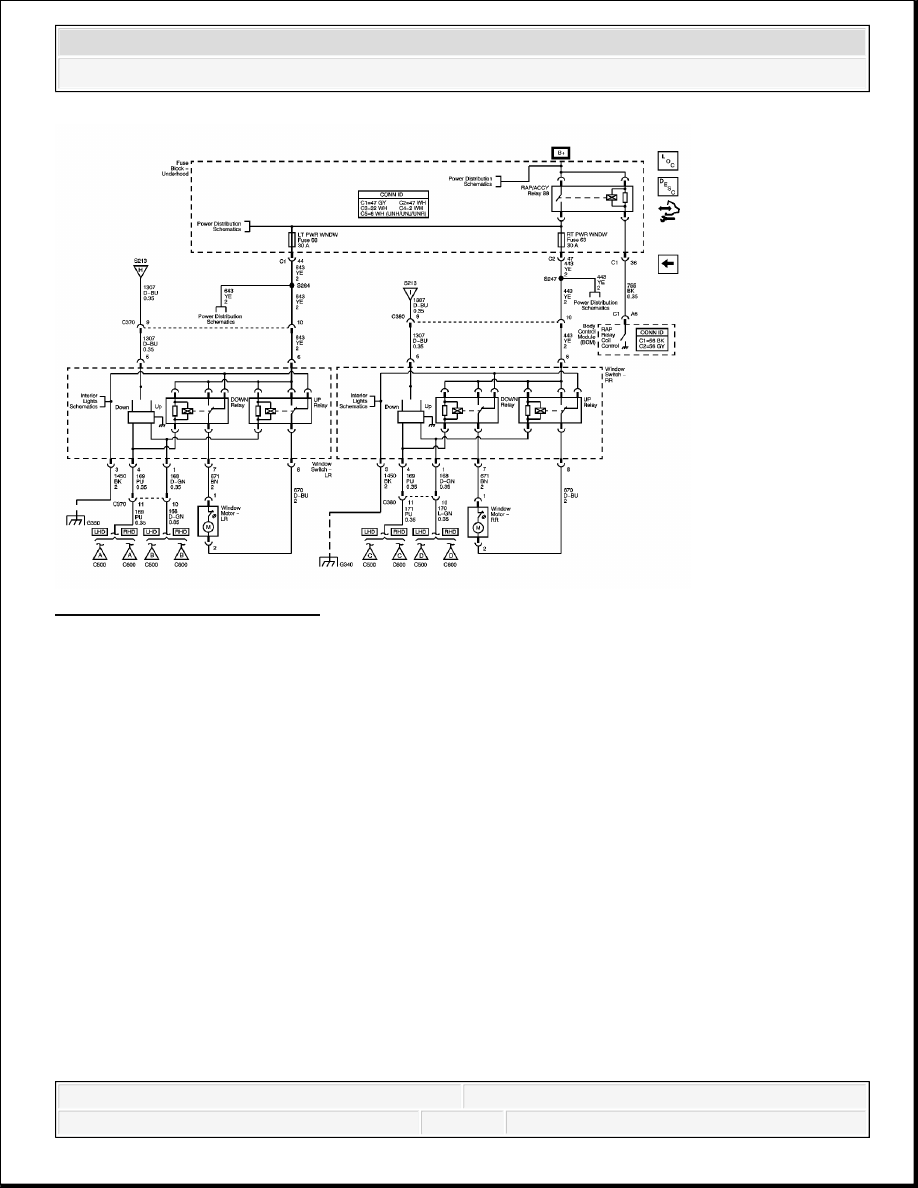

Fig. 5: Rear Doors Schematic
Courtesy of GENERAL MOTORS CORP.

DEFOGGER SCHEMATICS



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Fixed and Moveable Windows - H3

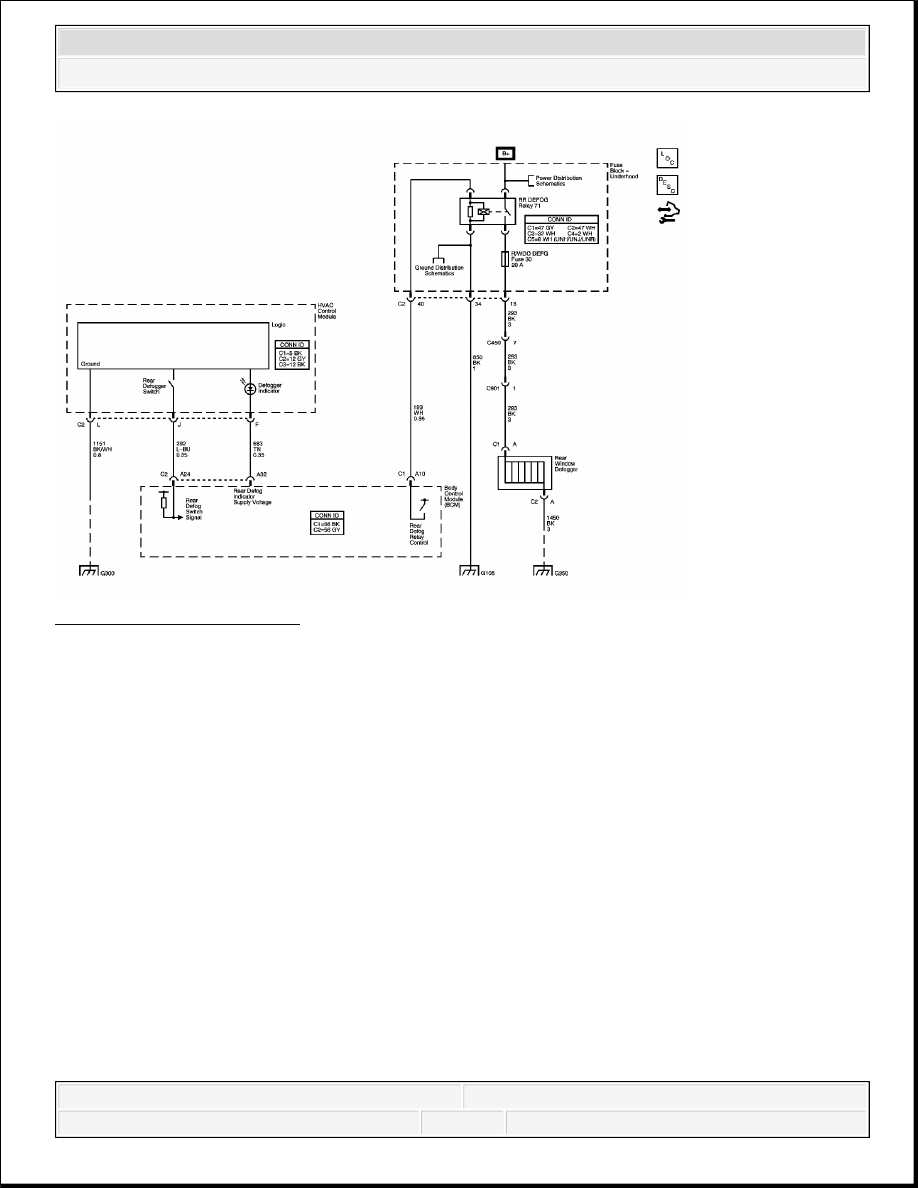

Fig. 6: Defogger Schematic
Courtesy of GENERAL MOTORS CORP.

COMPONENT LOCATOR

WINDOW SYSTEMS COMPONENT VIEWS



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Fixed and Moveable Windows - H3



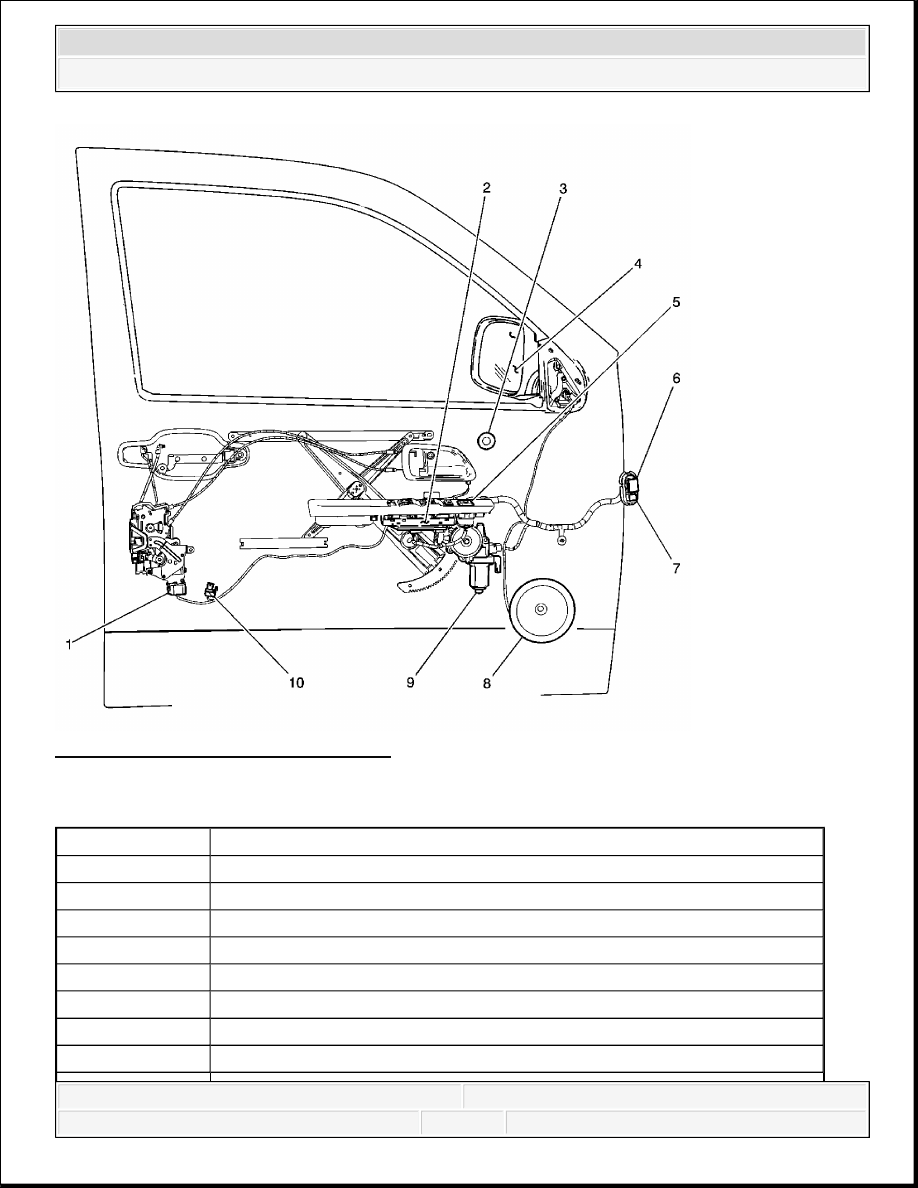

Fig. 7: Driver Door Component View
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 7

Callout

Component Name

1

Door Lock Actuator - Driver

2

Door Lock and Window Switch - Driver

3

Speaker - LF Door Tweeter (UQ2)

4

Outside Rearview Mirror - Driver

5

Outside Rearview Mirror Switch

6

C202

7

C209

8

Speaker - LF Door
