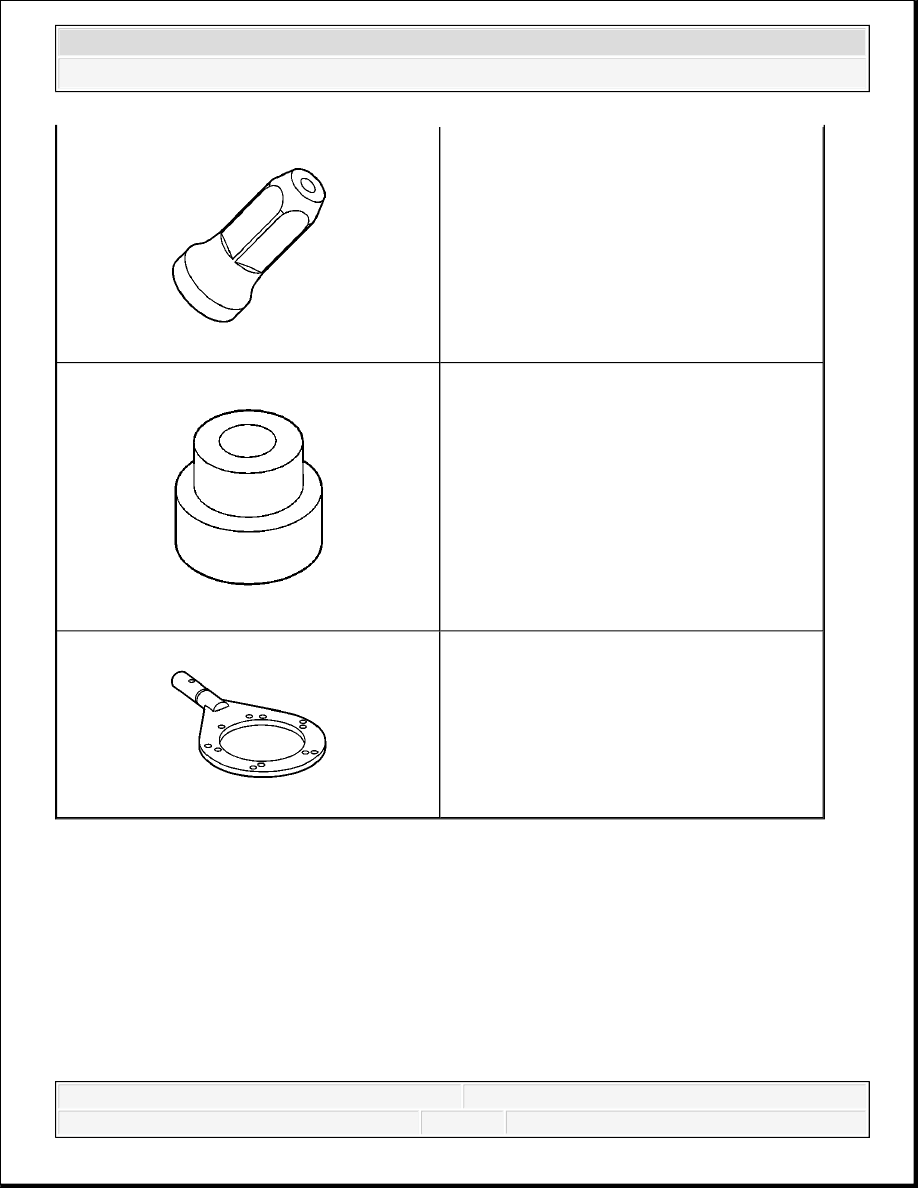

J 45756

Rear Output Shaft Seal Installer

J 45757

Mainshaft Support Bushing and Bearing

Installer

J 45759

Assembly Fixture



2007 Hummer H3

2007 TRANSMISSION Transfer Case - BW 4493/4494 - H3



2007 ACCESSORIES & EQUIPMENT

Fixed and Moveable Windows - H3

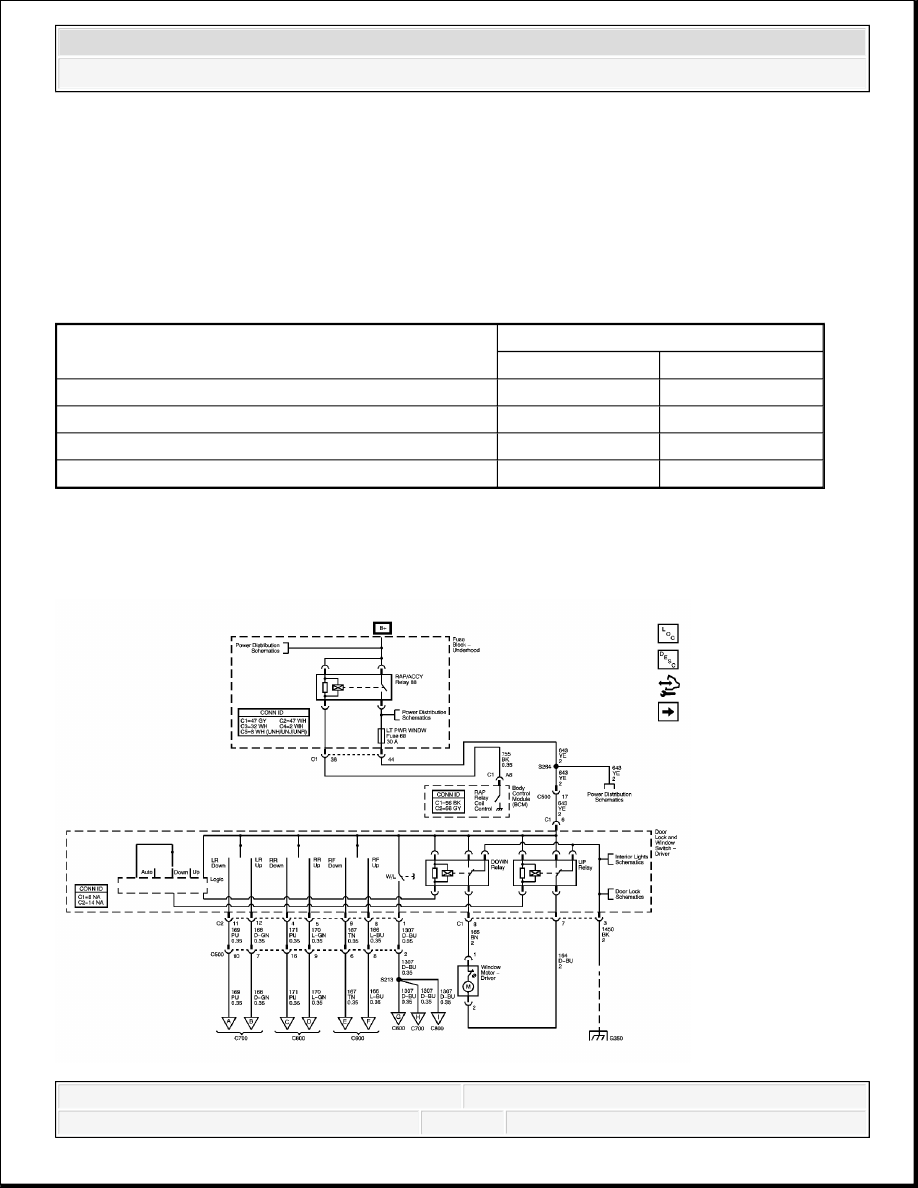

SPECIFICATIONS

FASTENER TIGHTENING SPECIFICATIONS

Fastener Tightening Specifications

SCHEMATIC AND ROUTING DIAGRAMS

MOVEABLE WINDOW SCHEMATICS

Application

Specification

Metric

English

Front Side Door Window Regulator Bolt

10 N.m

89 lb in

Front Side Door Window Weatherstrip Bolt

10 N.m

89 lb in

Rear Side Door Window Regulator Bolt

10 N.m

89 lb in

Rear Side Door Window Weatherstrip Bolt

10 N.m

89 lb in



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Fixed and Moveable Windows - H3





2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Fixed and Moveable Windows - H3



Fig. 1: Driver Door Schematic
Courtesy of GENERAL MOTORS CORP.

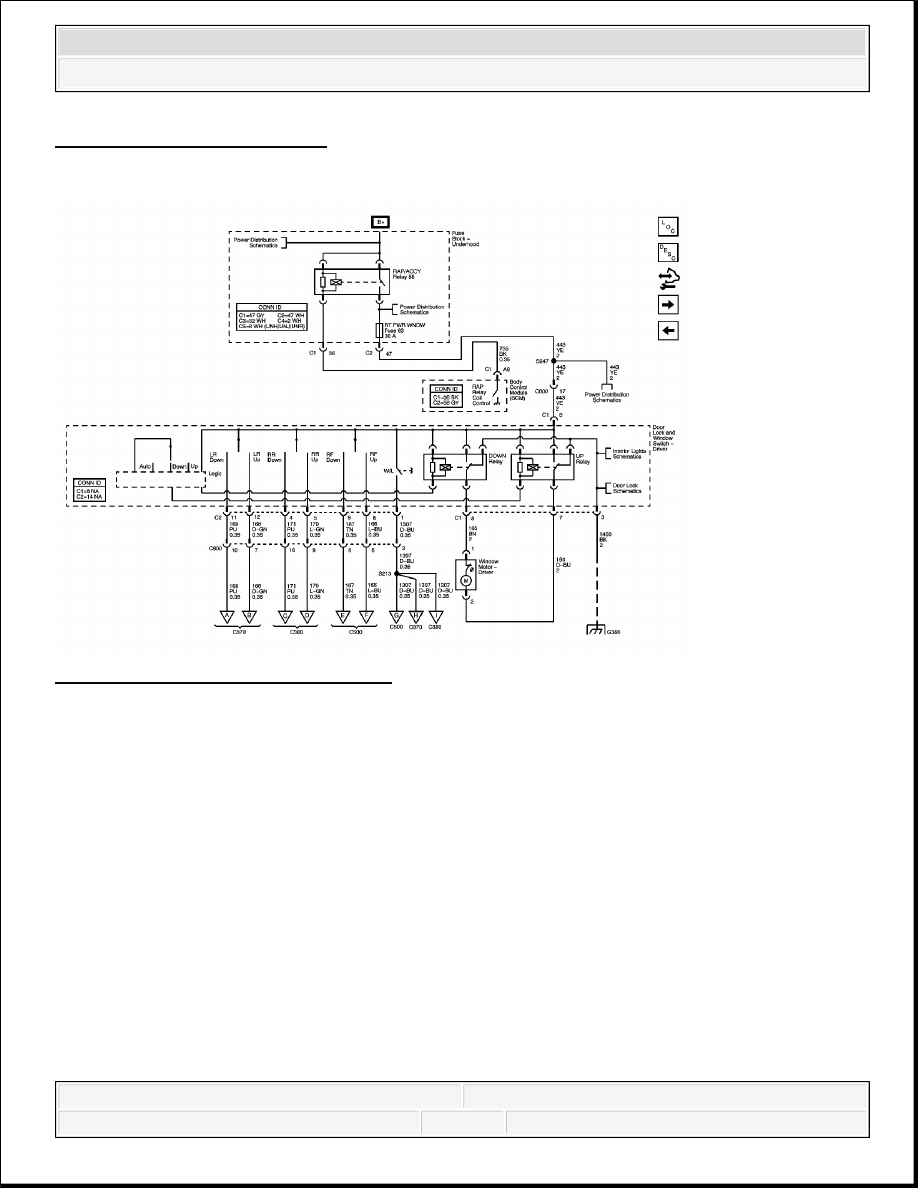

Fig. 2: Driver Door Schematic - RHD
Courtesy of GENERAL MOTORS CORP.



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Fixed and Moveable Windows - H3



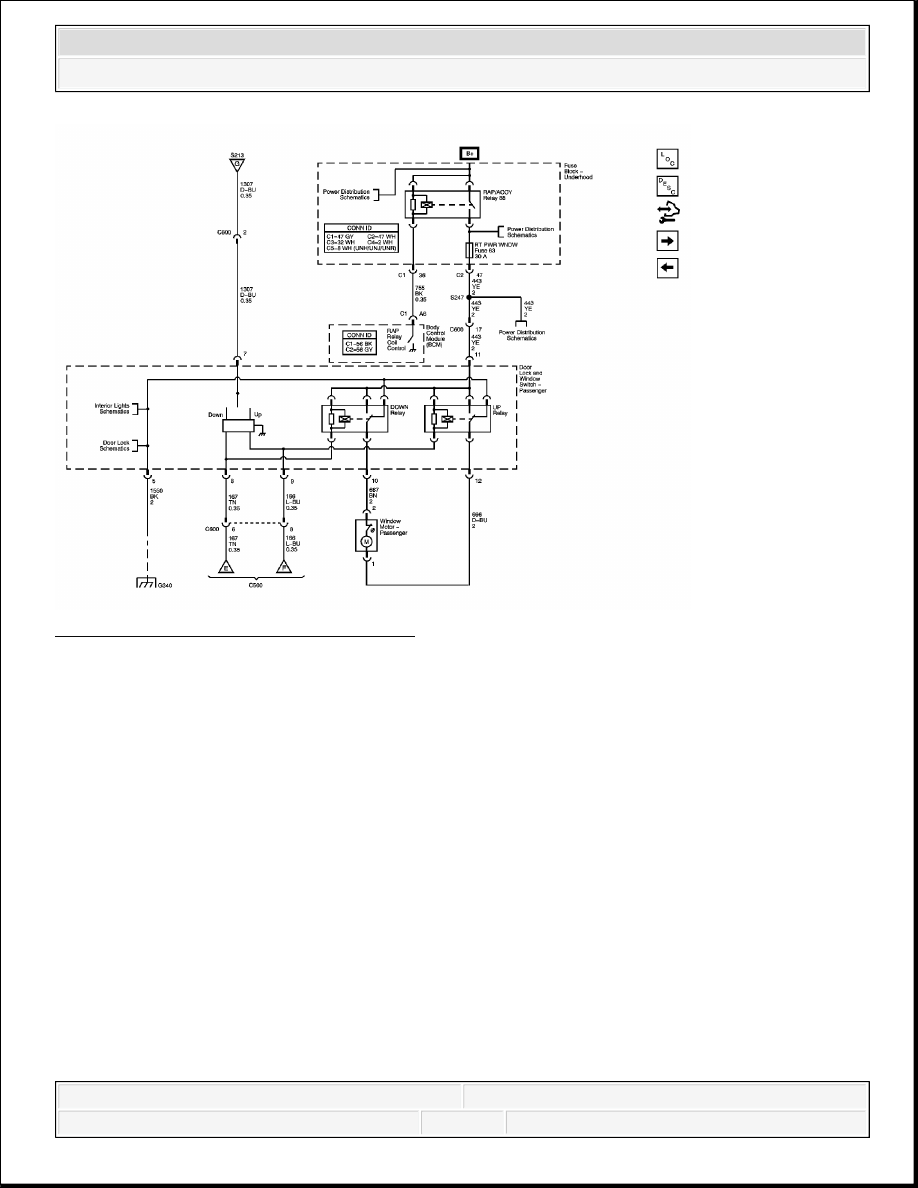

Fig. 3: Front Passenger Door Schematic
Courtesy of GENERAL MOTORS CORP.
