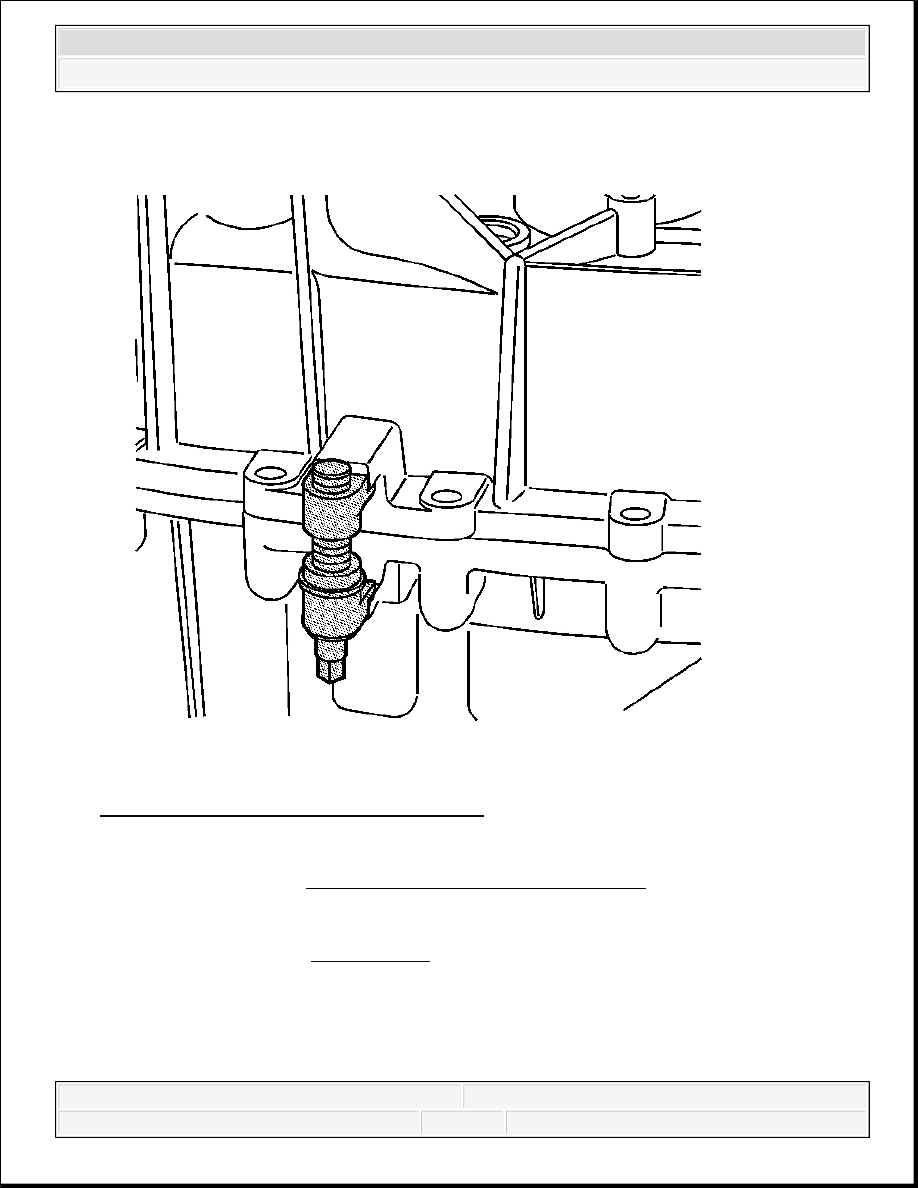

Fig. 34: Identifying J 45358 Case Spreader
Courtesy of GENERAL MOTORS CORP.

18. Using the J 45358 between the tabs on the case halves, shear the sealer that is holding the

case halves together. See Special Tools.

19. Using pry bars at each side of the case, remove the case from the locating pins.

NOTE:

Refer to Machined Surface Damage Notice .



2007 Hummer H3

2007 TRANSMISSION Transfer Case - BW 4493/4494 - H3



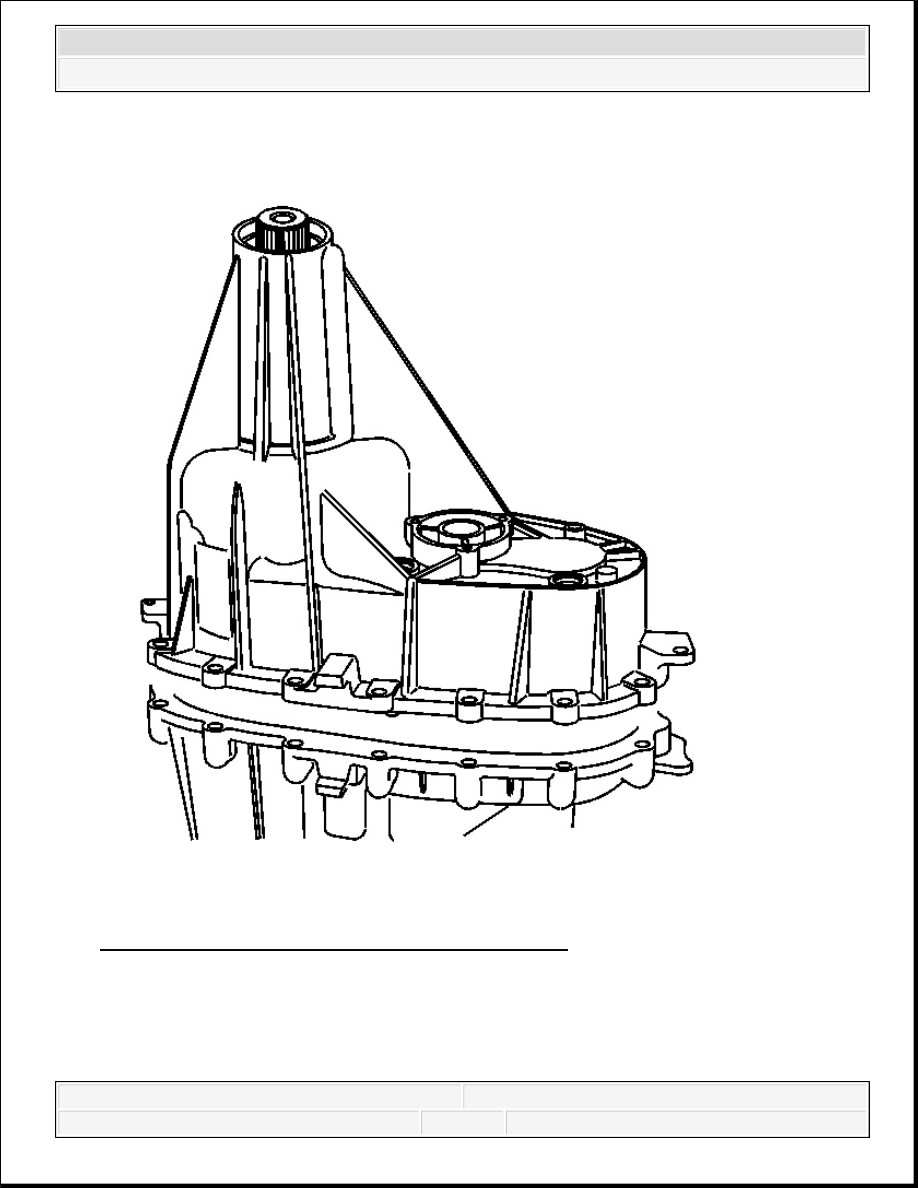

Fig. 35: View Of Rear Case Half & Front Case Half
Courtesy of GENERAL MOTORS CORP.

20. Remove the rear case half from the front case half. The rear output shaft is removed with the

rear case half.



2007 Hummer H3

2007 TRANSMISSION Transfer Case - BW 4493/4494 - H3



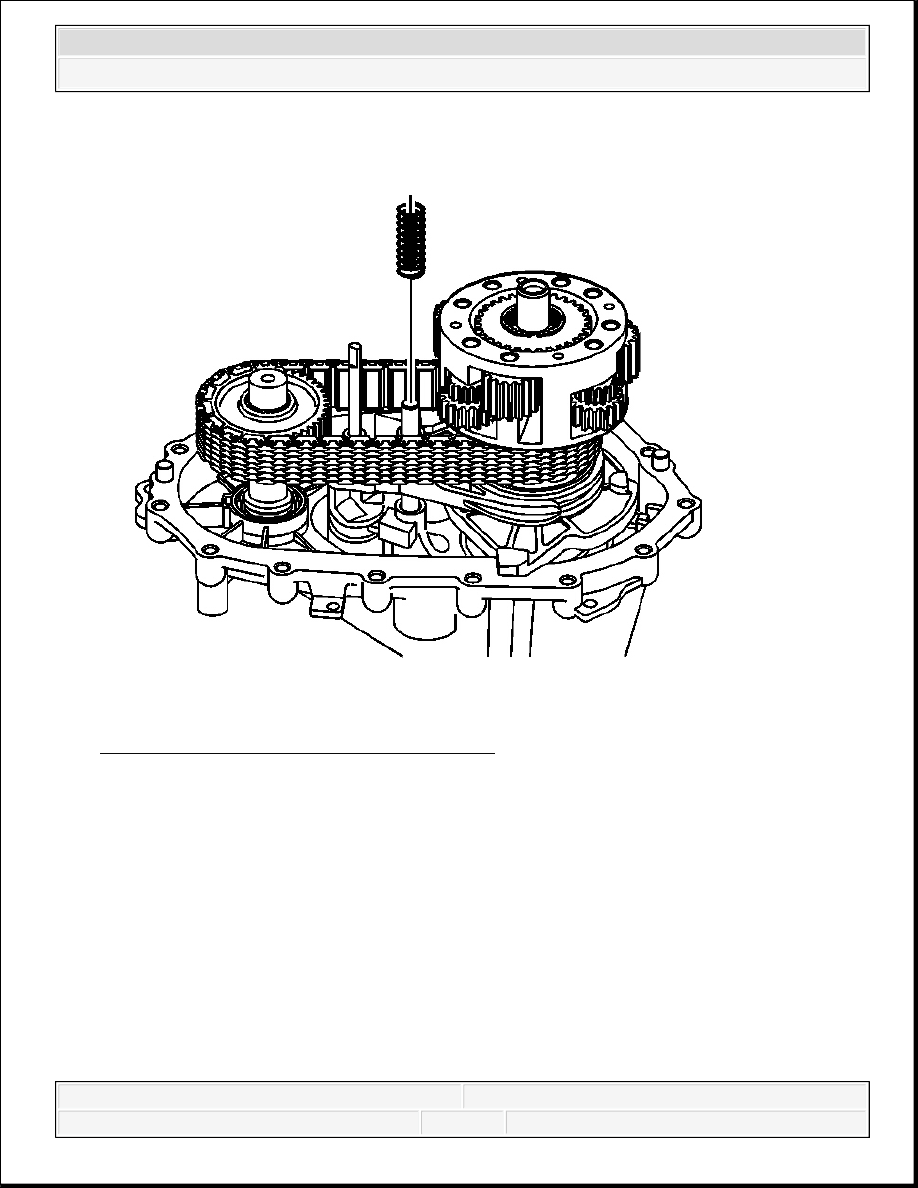

Fig. 36: Identifying Shift Fork Shaft Spring
Courtesy of GENERAL MOTORS CORP.

21. Remove the shift fork shaft spring.



2007 Hummer H3

2007 TRANSMISSION Transfer Case - BW 4493/4494 - H3



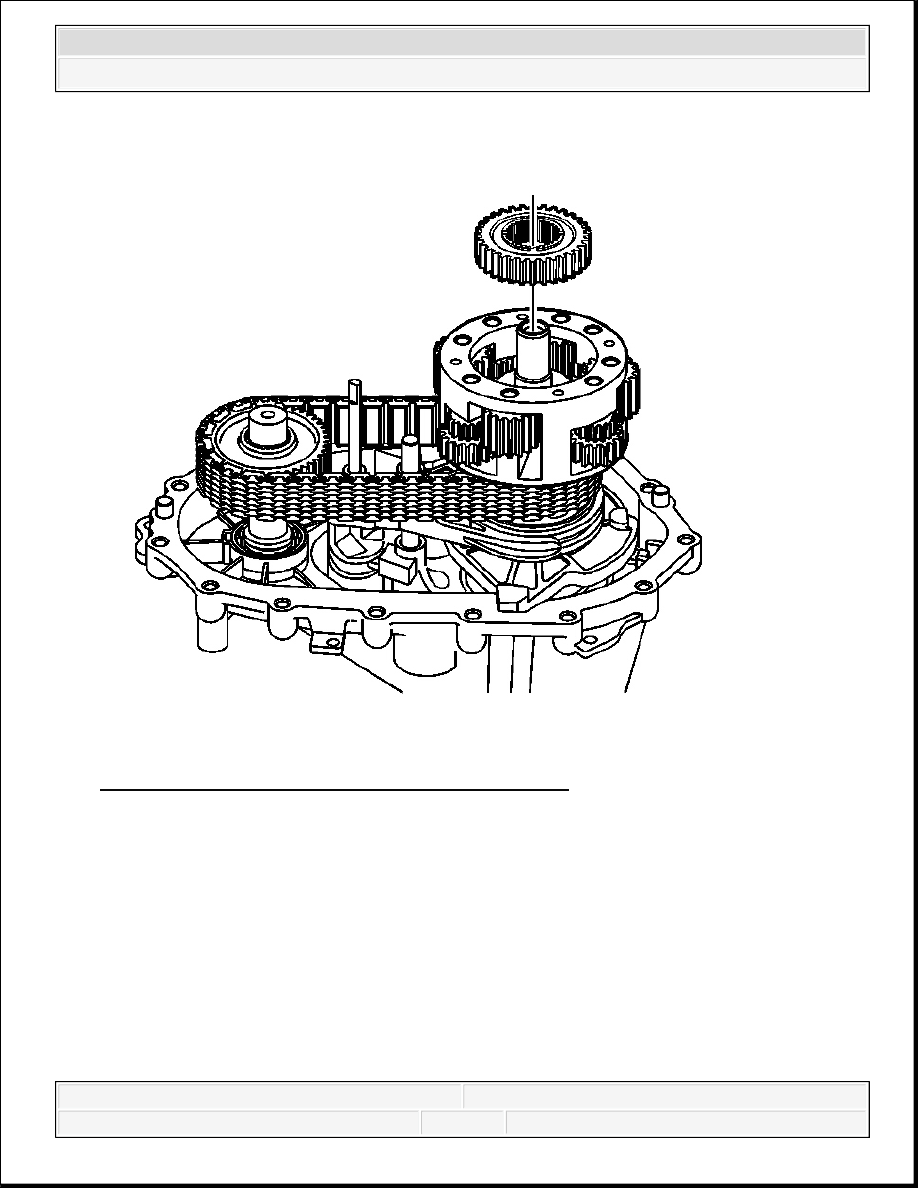

Fig. 37: Removing/Installing Rear Output Sun Gear
Courtesy of GENERAL MOTORS CORP.

22. Remove the rear output sun gear.
