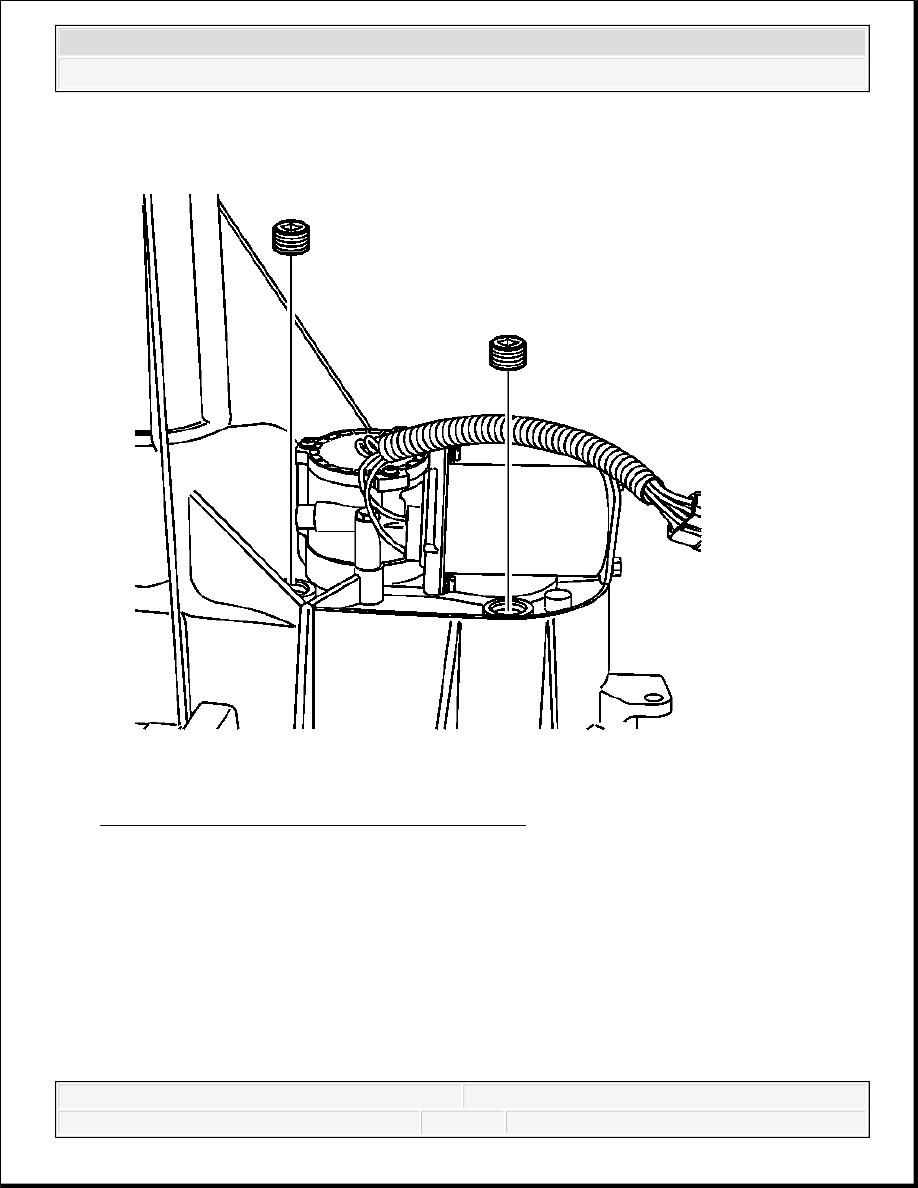

Fig. 26: Locating Drain Plug And The Fill Plug
Courtesy of GENERAL MOTORS CORP.

4. Remove the drain plug and the fill plug. Ensure all transfer case fluid is drained out of the

transfer case.



2007 Hummer H3

2007 TRANSMISSION Transfer Case - BW 4493/4494 - H3

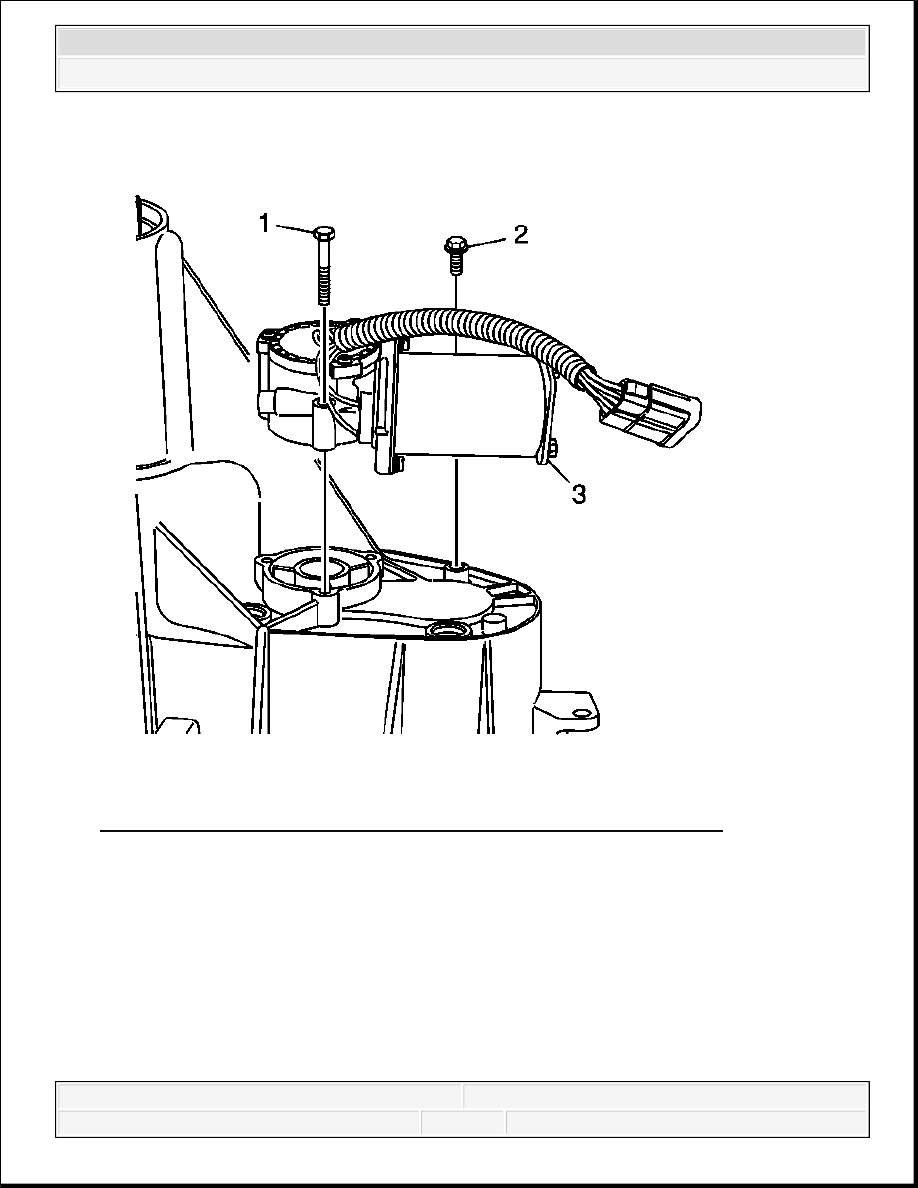

Fig. 27: Locating Encoder Motor, Bracket Bolts And Mounting Bolts
Courtesy of GENERAL MOTORS CORP.

5. Remove the encoder motor bracket bolt (2).

6. Remove the encoder motor mounting bolts (1).

7. Remove the encoder motor assembly (3).



2007 Hummer H3

2007 TRANSMISSION Transfer Case - BW 4493/4494 - H3

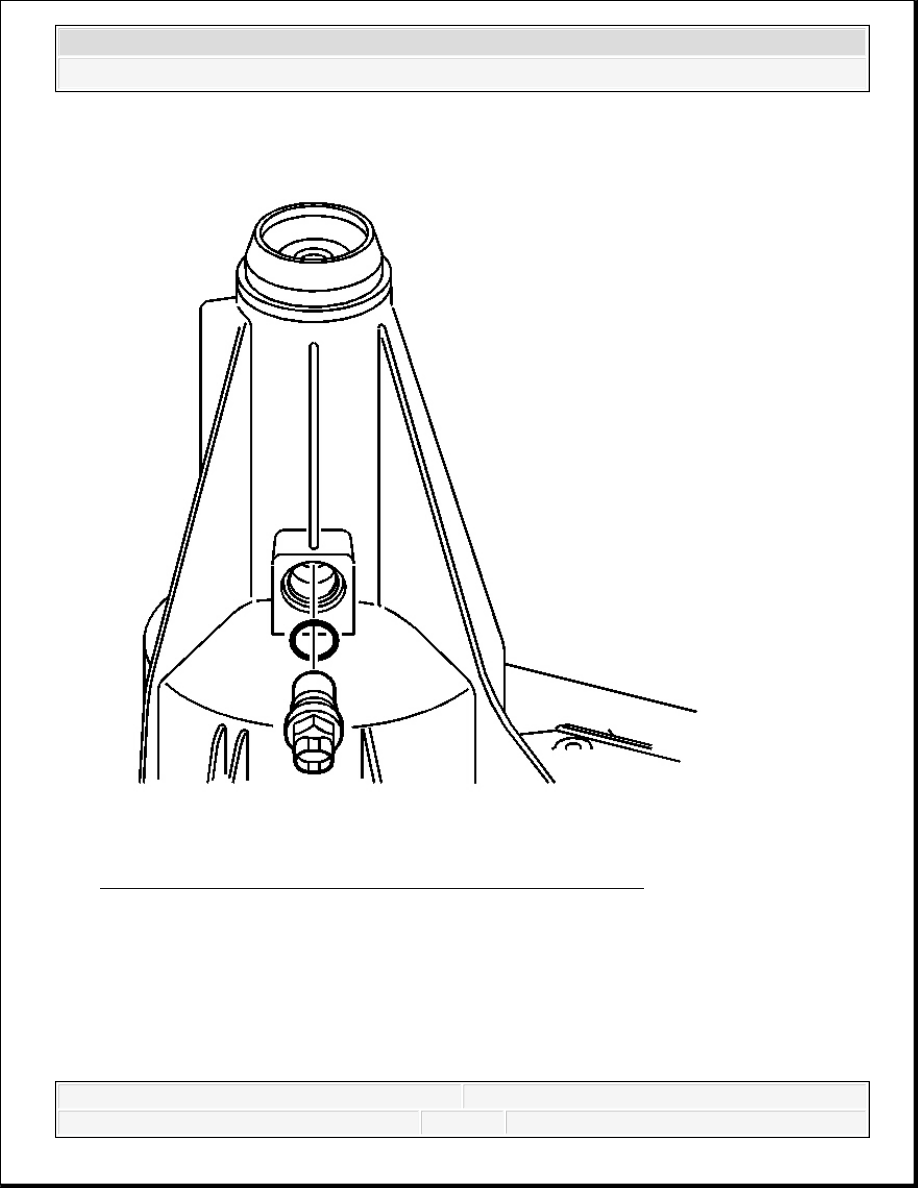

Fig. 28: View Of Vehicle Speed Sensor (VSS) & O-Ring Seal
Courtesy of GENERAL MOTORS CORP.

8. Remove the rear vehicle speed sensor (VSS) and the O-ring seal.



2007 Hummer H3

2007 TRANSMISSION Transfer Case - BW 4493/4494 - H3

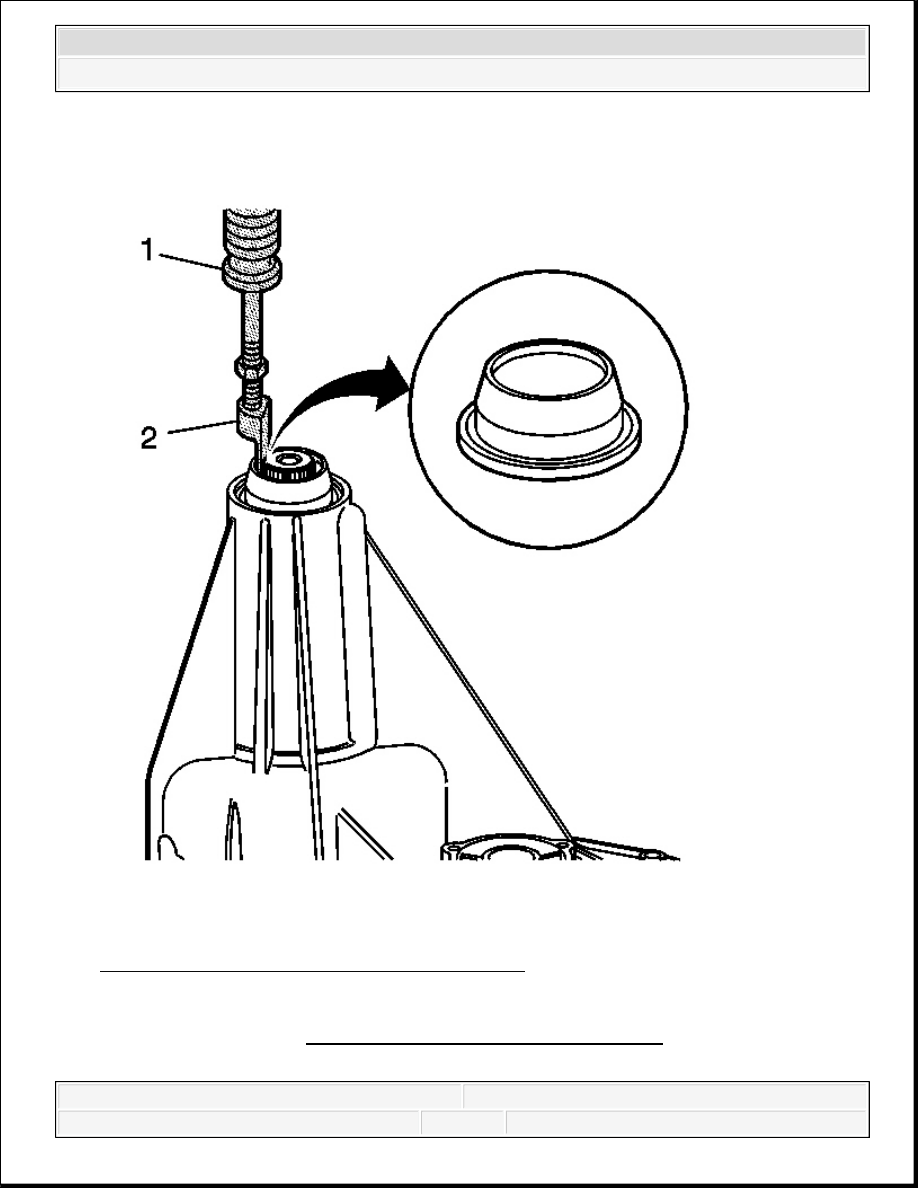

Fig. 29: Removing The Rear Output Shaft Seal
Courtesy of GENERAL MOTORS CORP.

NOTE:

Refer to Transfer Case Seal Removal Notice .
