Passenger (AG2) Lumbar Adjuster/Heater Switch Connector Terminal Identification

Lumbar Pump Motor - Driver (AG1)

Terminal/Tray: 12047581/2

Core/Insulation Crimp: E/A

Release Tool/Test Probe: 12094429/J-35616-3 (GY)

Pin

Wire Color

Circuit No.

Function

A

BK

2050

Ground

B

PK

1501

Passenger Heated Seat High/Low
Signal

C

BN

341

Ignition 3 Voltage

D

L-BU

2179

Seat Belt Switch - Right Signal

E

BK

2050

Ground

F

D-BU

611

Driver Seat Lumbar Motor Forward
Control

G

PK

610

Passenger Seat Lumbar Motor
Rearward Control

H

OG

1040

Battery Positive Voltage



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Power Seats - H3



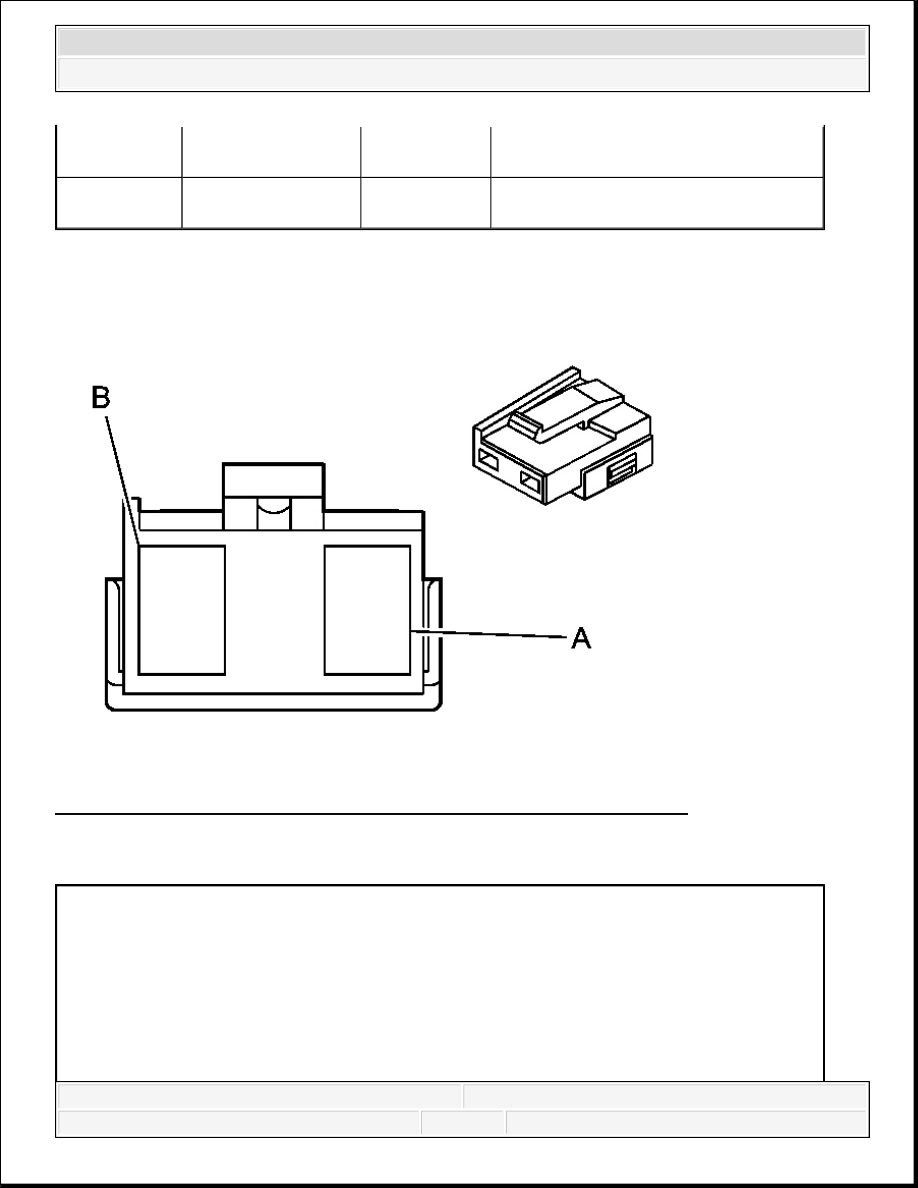

Fig. 7: Lumbar Pump Motor - Driver (AG1) Connector End Views
Courtesy of GENERAL MOTORS CORP.

Driver (AG1) Lumbar Pump Motor Connector Parts Information

Driver (AG1) Lumbar Pump Motor Connector Terminal Identification

Connector Part Information

OEM: 12034343

Service: 12101821

Description: 2-Way F Metri-Pack 280 Series (BK)

Terminal Part Information

Terminal/Tray: 12034046/2

Core/Insulation Crimp: C/D

Release Tool/Test Probe: 12094430/J-35616-4A (PU)

Pin

Wire Color

Circuit No.

Function



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Power Seats - H3



Lumbar Pump Motor - Passenger (AG2)

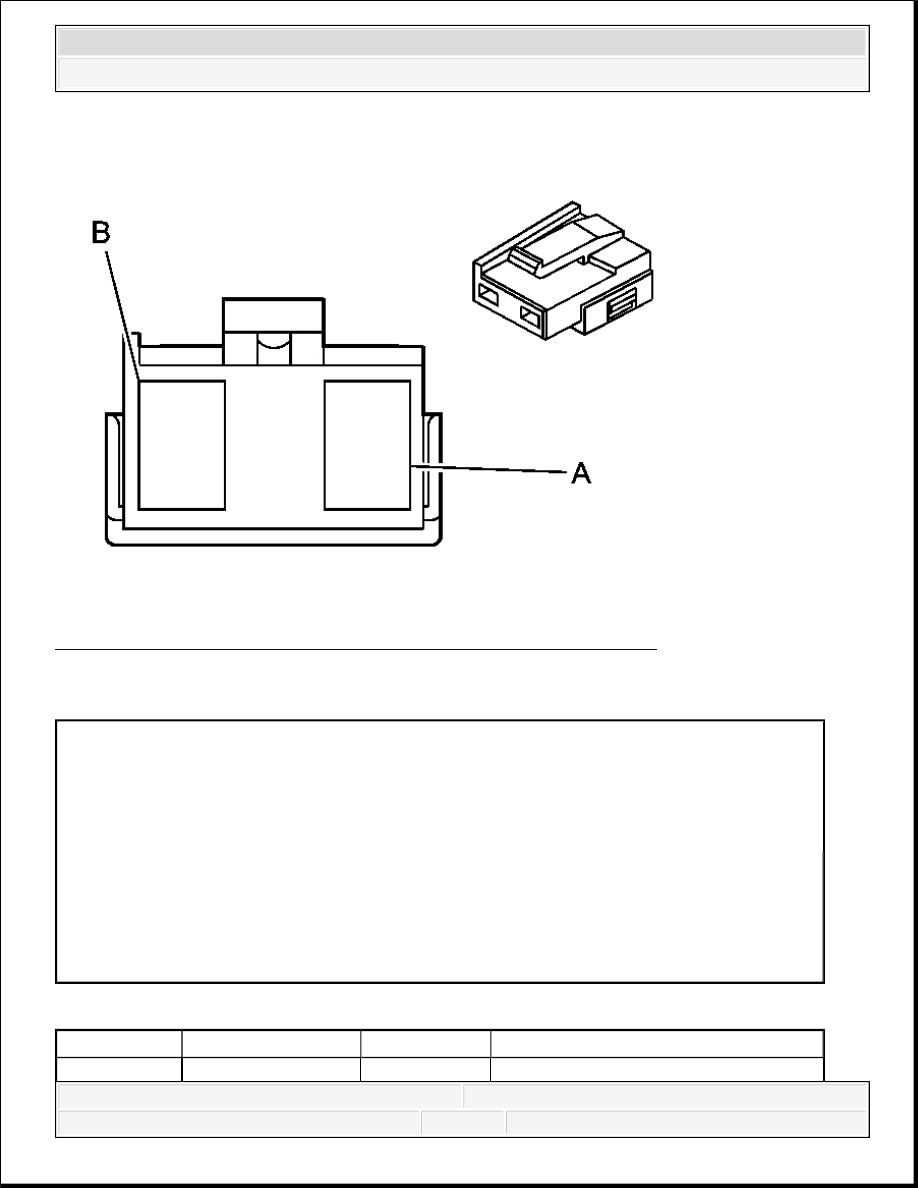

Fig. 8: Lumbar Pump Motor - Passenger (AG2) Connector End Views
Courtesy of GENERAL MOTORS CORP.

Passenger (AG2) Lumbar Pump Motor Connector Parts Information

A

D-BU

611

Driver Seat Lumbar Motor Forward
Control

B

PK

610

Driver Seat Lumbar Motor Rearward
Control

Connector Part Information

OEM: 12034343

Service: 12101821

Description: 2-Way F Metri-Pack 280 Series (BK)

Terminal Part Information



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Power Seats - H3



Passenger (AG2) Lumbar Pump Motor Connector Terminal Identification

Seat Adjuster Switch - Driver (AG1)

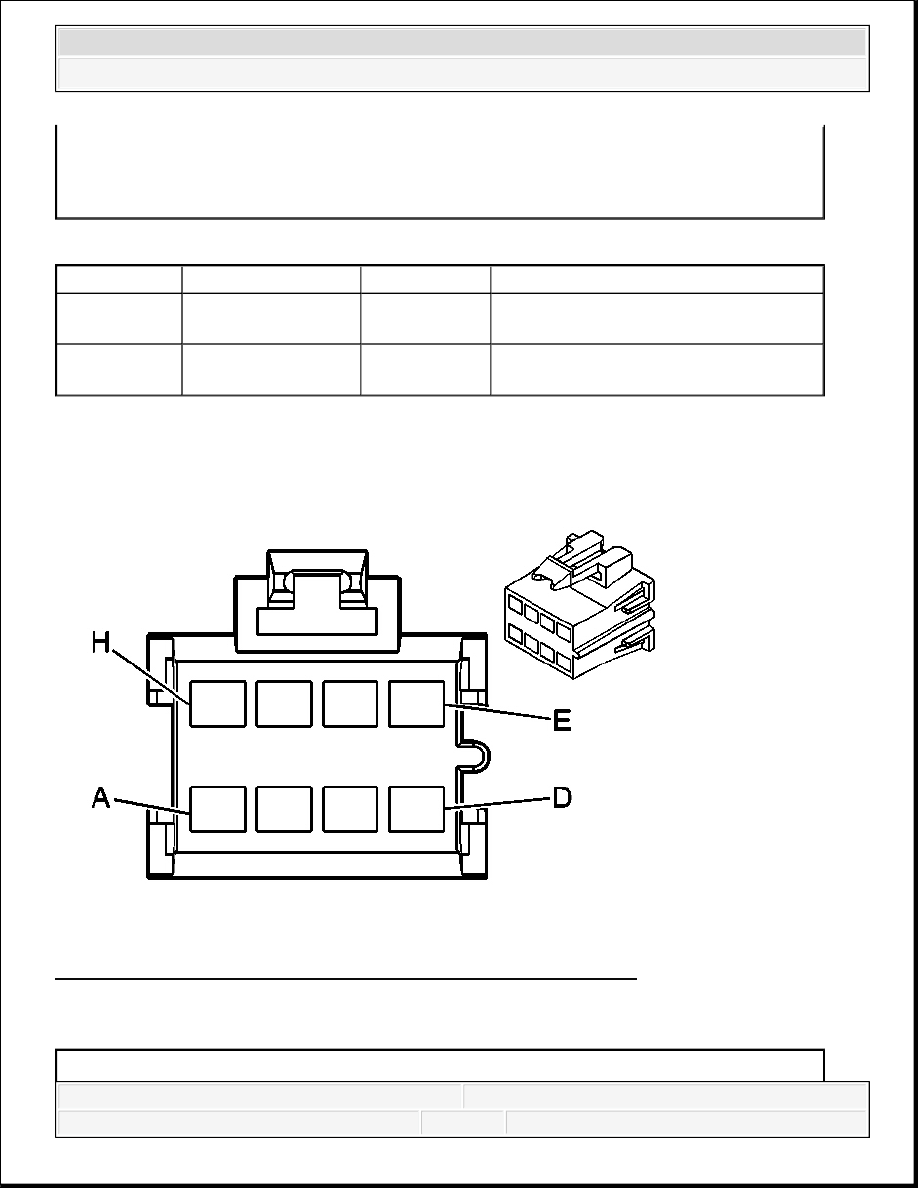

Fig. 9: Driver Seat Adjuster Switch (AG1) Connector End Views
