POWER SEAT CONNECTOR END VIEWS

Lumbar Adjuster/Heater Switch - Driver (AG1)

4

Seat Belt Buckle - Passenger C2

5

C320

6

C315

7

C318 (AG2)

8

S341 (AG2)

9

S316 (AG2)

10

Inflatable Restraint Passenger Presence System (PPS)

11

Inflatable Restraint Seat Position Sensor (SPS) - Right

12

Lumbar Pump Motor - Passenger (AG2)

13

Heater Element Seat Back - Passenger (KA1)

14

Heated Seat Module - Passenger (KA1)

15

Seat Motors - Passenger (AG2)

16

Seat Belt Buckle - Passenger

17

Lumbar Adjuster/Heater Switch - Passenger (AG2)

18

Seat Adjuster Switch - Passenger (AG2)



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Power Seats - H3



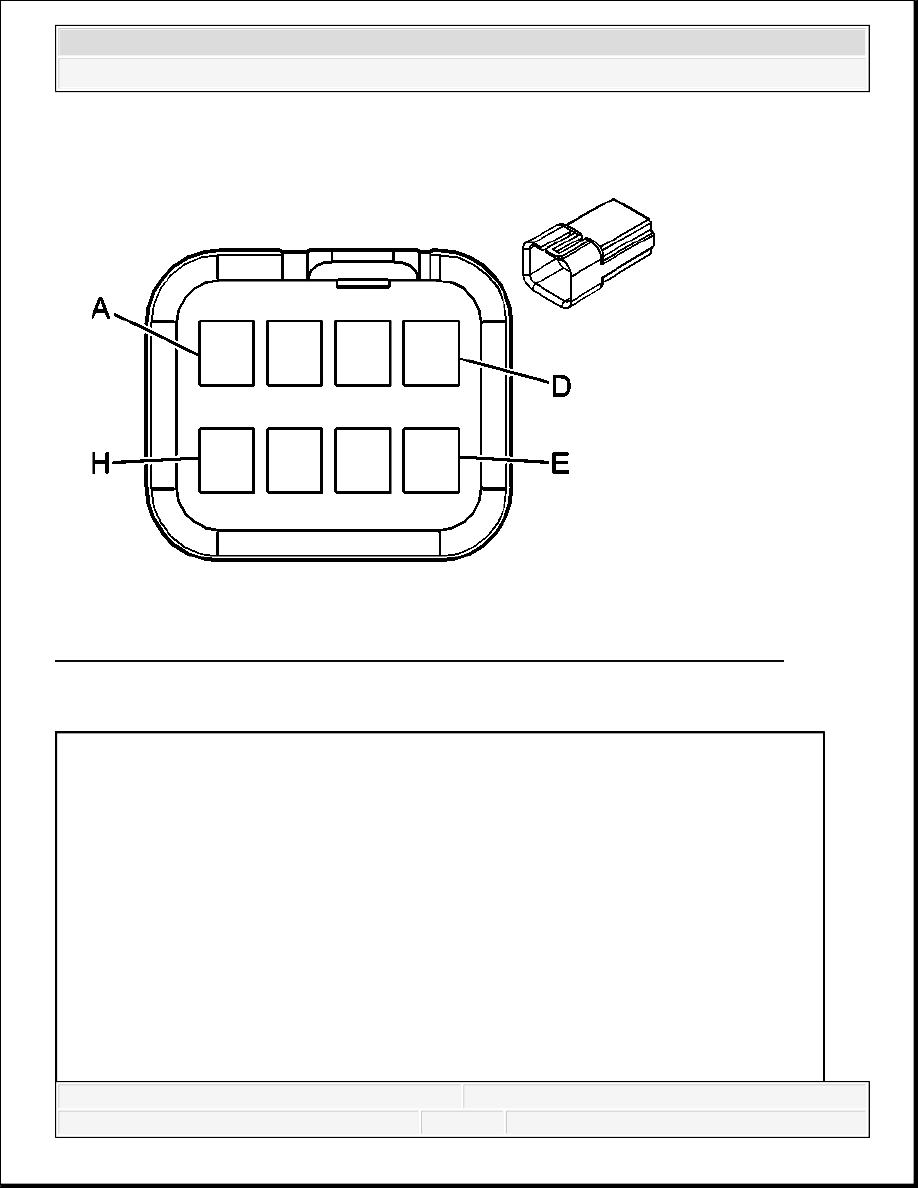

Fig. 5: Lumbar Adjuster/Heater Switch - Driver (AG1) Connector End View
Courtesy of GENERAL MOTORS CORP.

Driver (AG1) Lumbar Adjuster/Heater Switch Connector Parts Information

Connector Part Information

OEM: 12045688

Service: 12101827

Description: 8-Way M Metri-Pack 150 Series (BK)

Terminal Part Information

Pins: A-C

Terminal/Tray: 12059894/5

Core/Insulation Crimp: See Terminal Kit

Release Tool/Test Probe: See Terminal Kit

Pins: E-H



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Power Seats - H3



Driver (AG1) Lumbar Adjuster/Heater Switch Connector Terminal Identification

Lumbar Adjuster/Heater Switch - Passenger (AG2)

Terminal/Tray: 12047581/2

Core/Insulation Crimp: E/A

Release Tool/Test Probe: 12094429/J-35616-3 (GY)

Pin

Wire Color

Circuit No.

Function

A

BK

2050

Ground

B

PK

1501

Driver Heated Seat High/Low Signal

C

BN

141

Ignition 3 Voltage

D

-

-

Not Used

E

BK

2050

Ground

F

D-BU

611

Driver Seat Lumbar Motor Forward
Control

G

PK

610

Driver Seat Lumbar Motor Rearward
Control

H

OG

1040

Battery Positive Voltage



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Power Seats - H3



Fig. 6: Lumbar Adjuster/Heater Switch - Passenger (AG2) Connector End Views
Courtesy of GENERAL MOTORS CORP.

Passenger (AG2) Lumbar Adjuster/Heater Switch Connector Parts Information

Connector Part Information

OEM: 12045688

Service: 12101827

Description: 8-Way M Metri-Pack 150 Series (BK)

Terminal Part Information

Pins: A-D

Terminal/Tray: 12059894/5

Core/Insulation Crimp: See Terminal Kit

Release Tool/Test Probe: See Terminal Kit

Pins: E-H



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Power Seats - H3
