The 5th shift shaft



Use a suitable pair of pliers to push the retaining ring.



Only push the retaining ring partially off to keep it from flying.



Use a pair of pliers to remove the retaining ring the rest of the way.

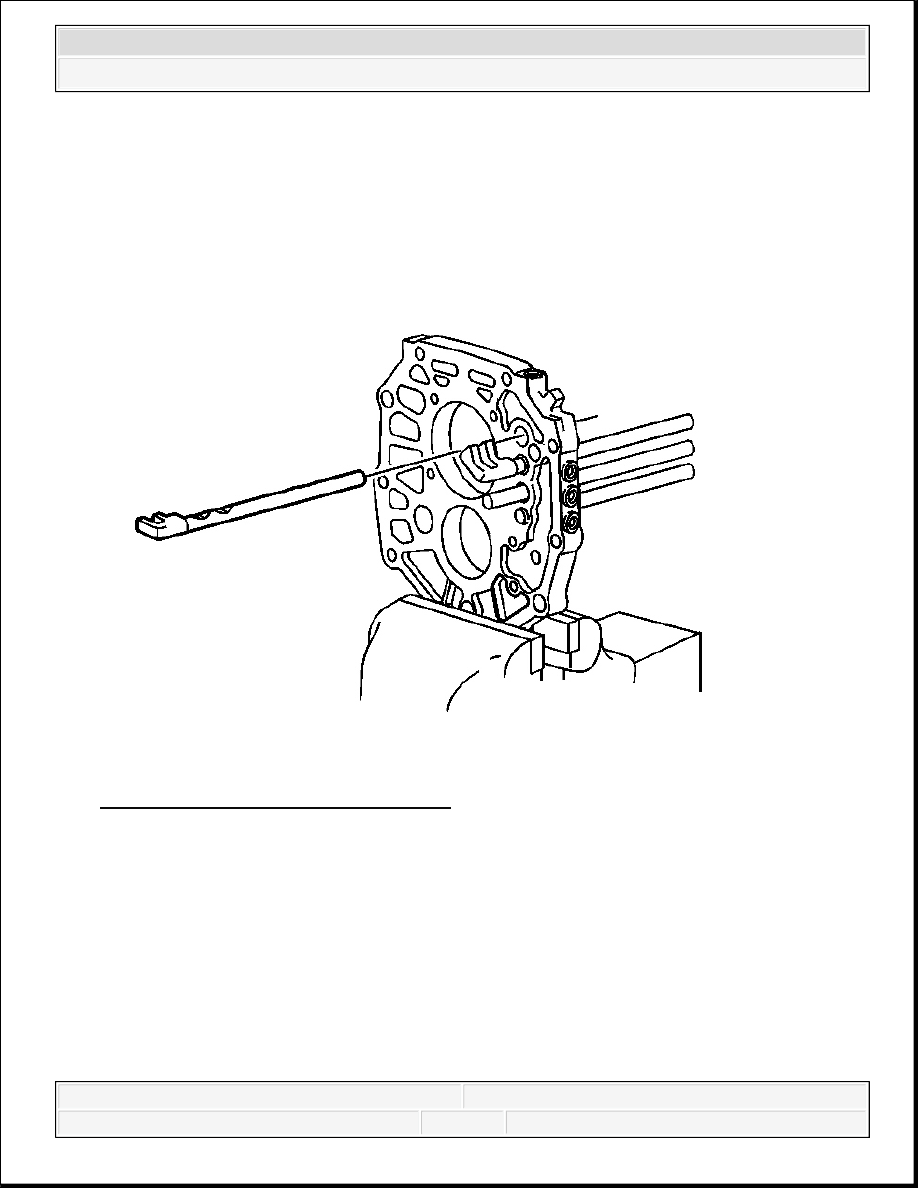

Fig. 84: Identifying 3rd/4th Shift Shaft
Courtesy of GENERAL MOTORS CORP.

57. Remove the 3rd/4th shift shaft.



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3



Fig. 85: Locating 1st/2nd Shift Shaft
Courtesy of GENERAL MOTORS CORP.

58. Using a magnet, remove the 1st/2nd and 3rd/4th shift shaft interlock pin.

59. Remove the 1st/2nd shift shaft.

60. Remove the small interlock pin from the 1st/2nd shift shaft.



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3



Fig. 86: View Of 5th Shift Shaft & Detent Ball
Courtesy of GENERAL MOTORS CORP.

61. Using a magnet, remove the 5th shift shaft and 1st/2nd shift shaft interlock pin.

62. Remove the 5th shift shaft.



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3

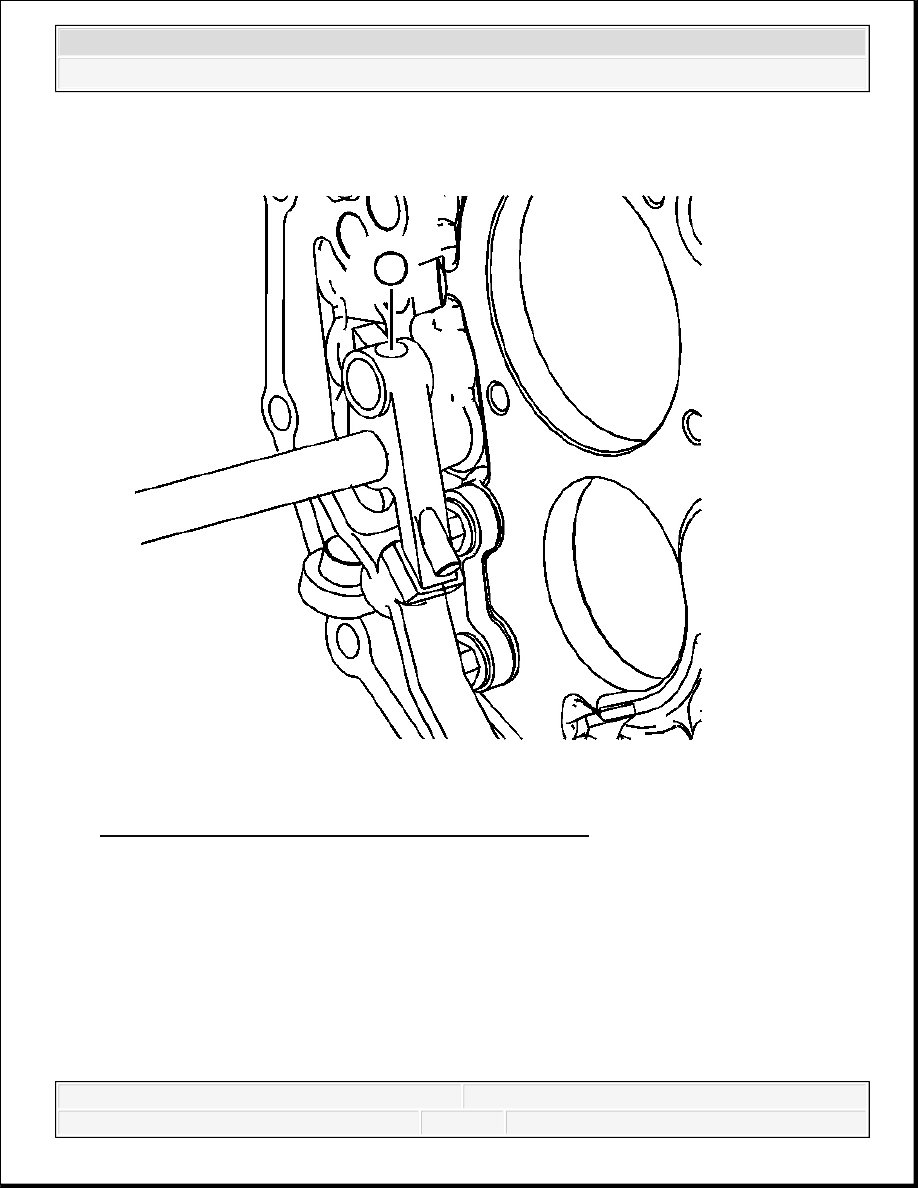

Fig. 87: Identifying Detent Ball In Reverse Shift Lever
Courtesy of GENERAL MOTORS CORP.

63. Remove the detent ball from the reverse shift lever.



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3
