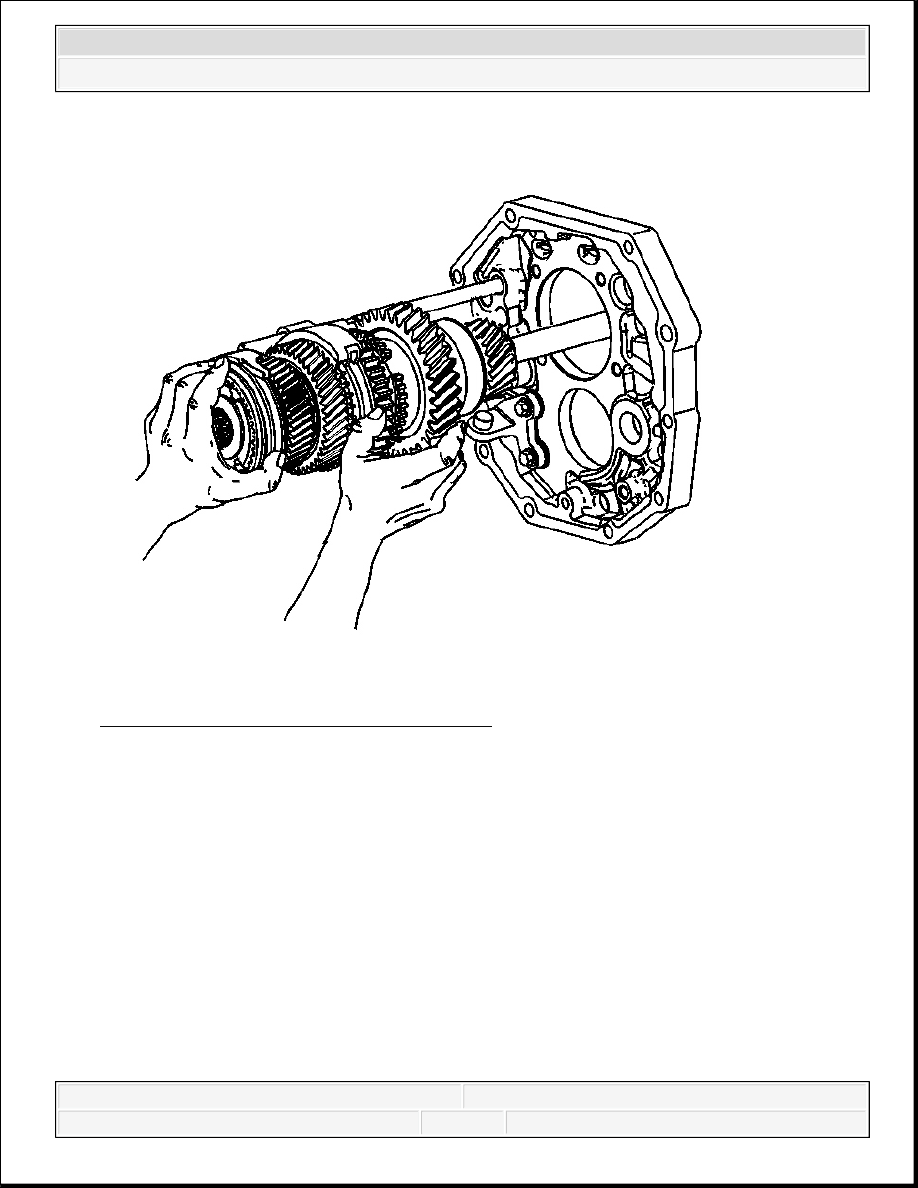

Fig. 80: Identifying Output Shaft Assembly
Courtesy of GENERAL MOTORS CORP.

51. Remove the output shaft assembly.

Hold the 1st/2nd shift fork and the 3rd/4th shift fork in position to the output shaft.

Slide the 1st/2nd shift fork and the 3rd/4th shift fork off the shift shafts while removing
the output shaft.



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3

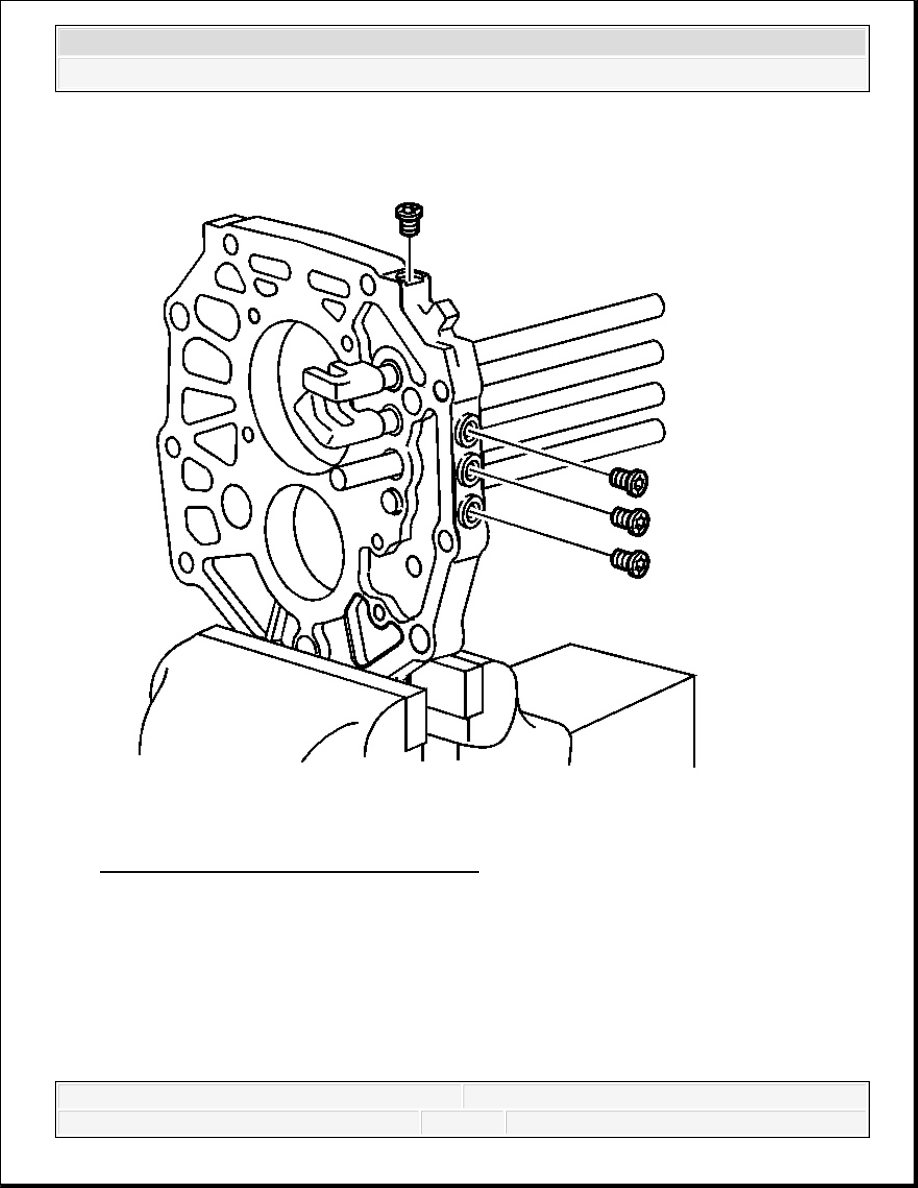

Fig. 81: Locating Shift Shaft Detent Plugs
Courtesy of GENERAL MOTORS CORP.

52. Remove the 4 shift shaft detent plugs for the shift detent balls and springs. Discard the plugs.

IMPORTANT: If the shift shafts or the intermediate case do not require

service, proceed to Output Shaft Disassemble. If the shift
shafts or intermediate case require service, proceed to the
next step.



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3



New plugs are required for assembly.

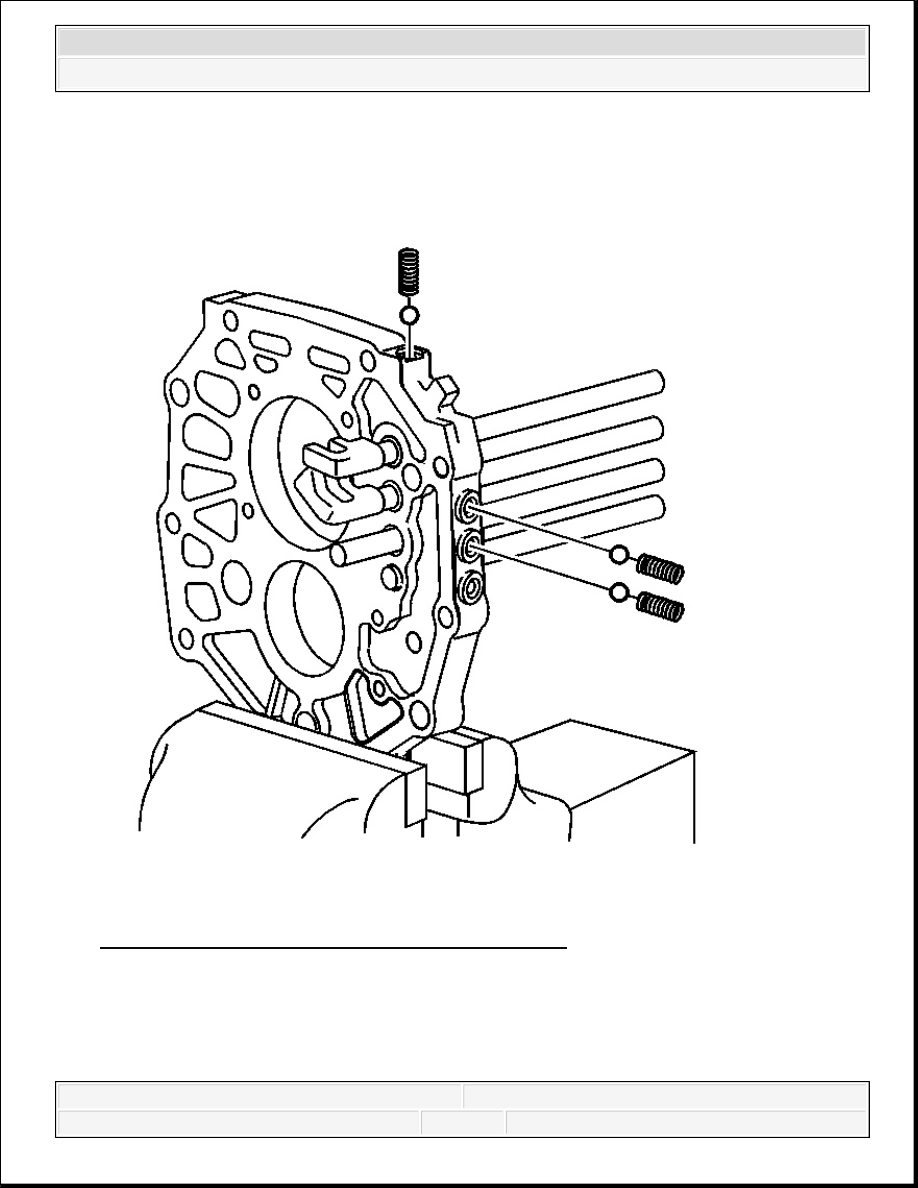

Fig. 82: View Of Shift Shaft Detent Springs & Balls
Courtesy of GENERAL MOTORS CORP.

53. Using a magnet, remove the 1st/2nd shift shaft detent spring and ball.

54. Using a magnet, remove the 3rd/4th shift shaft detent spring and ball.

55. Using a magnet, remove the 5th shift shaft detent spring and ball. The reverse shift shaft does



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3



not have a detent spring and ball in the plug opening.

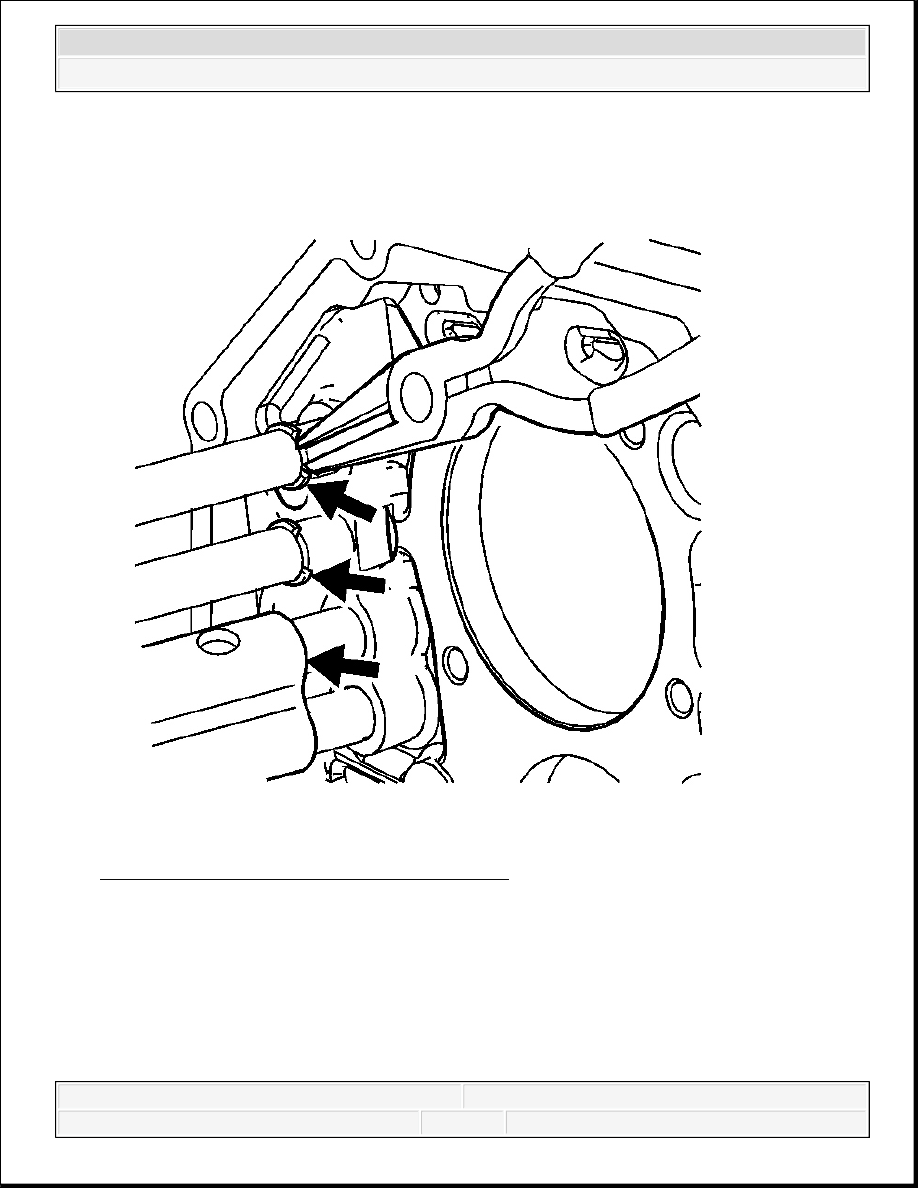

Fig. 83: Locating Shift Shaft Retaining Rings
Courtesy of GENERAL MOTORS CORP.

56. Remove the following shift shaft retaining rings:

The 1st/2nd shift shaft

The 3rd/4th shift shaft

IMPORTANT: To prevent the retaining rings from flying, cover the area with

a rag.
