Hummer H3. Manual - part 1390

Park/Turn Signal Lamp - Left Front (Domestic)

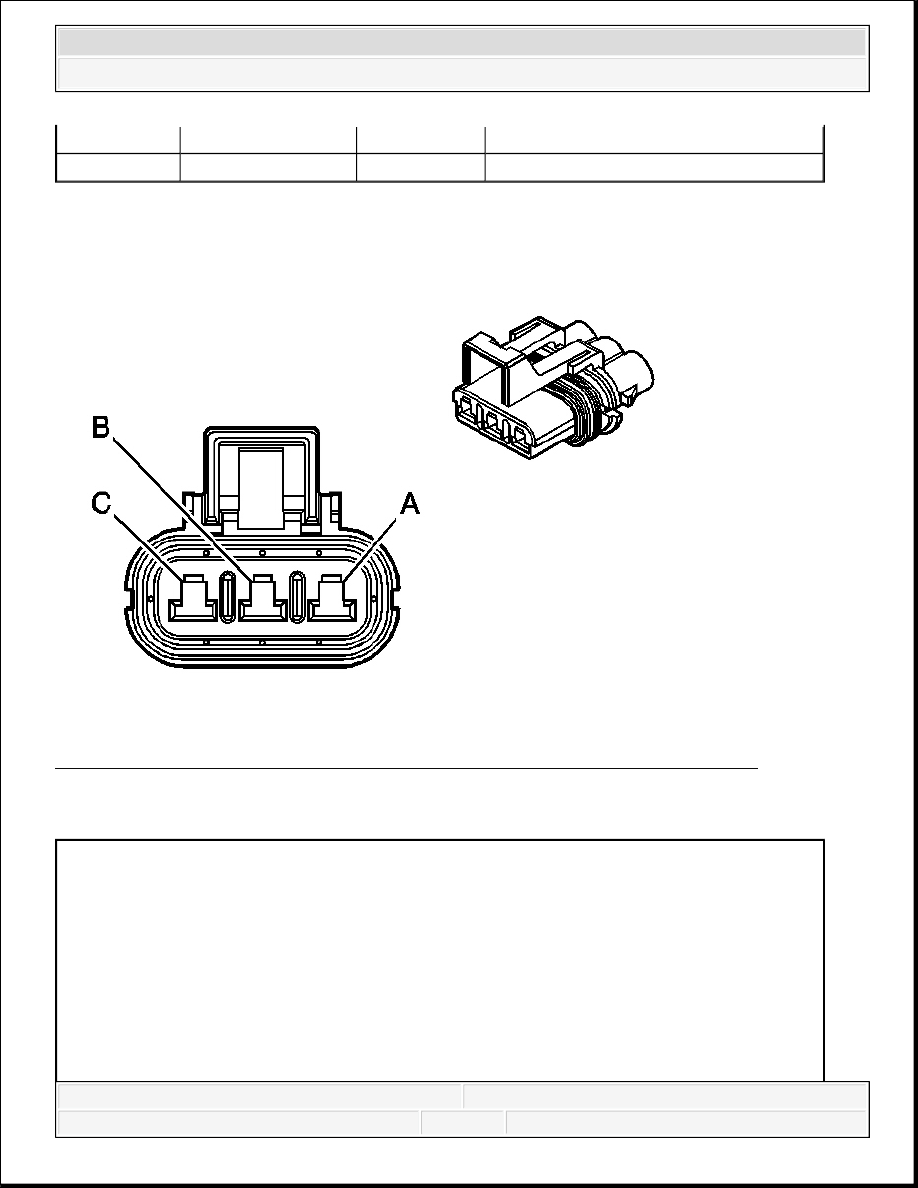

Fig. 66: Park/Turn Signal Lamp - Left Front (Domestic) Connector End View
Courtesy of GENERAL MOTORS CORP.

Park/Turn Signal Lamp - Left Front (Domestic) Connector Parts Information

A

BN

9

Park Lamp Supply Voltage

B

BK

850

Ground

Connector Part Information

OEM: 12040977

Service: 12085492

Description: 3-Way F Metri-Pack 280 Series, Sealed (BK)

Terminal Part Information

Terminal/Tray: 12077411/2

Core/Insulation Crimp: 2/5



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



Park/Turn Signal Lamp - Left Front (Domestic) Connector Terminal Identification

Park/Turn Signal Lamp - Right Front (Domestic)

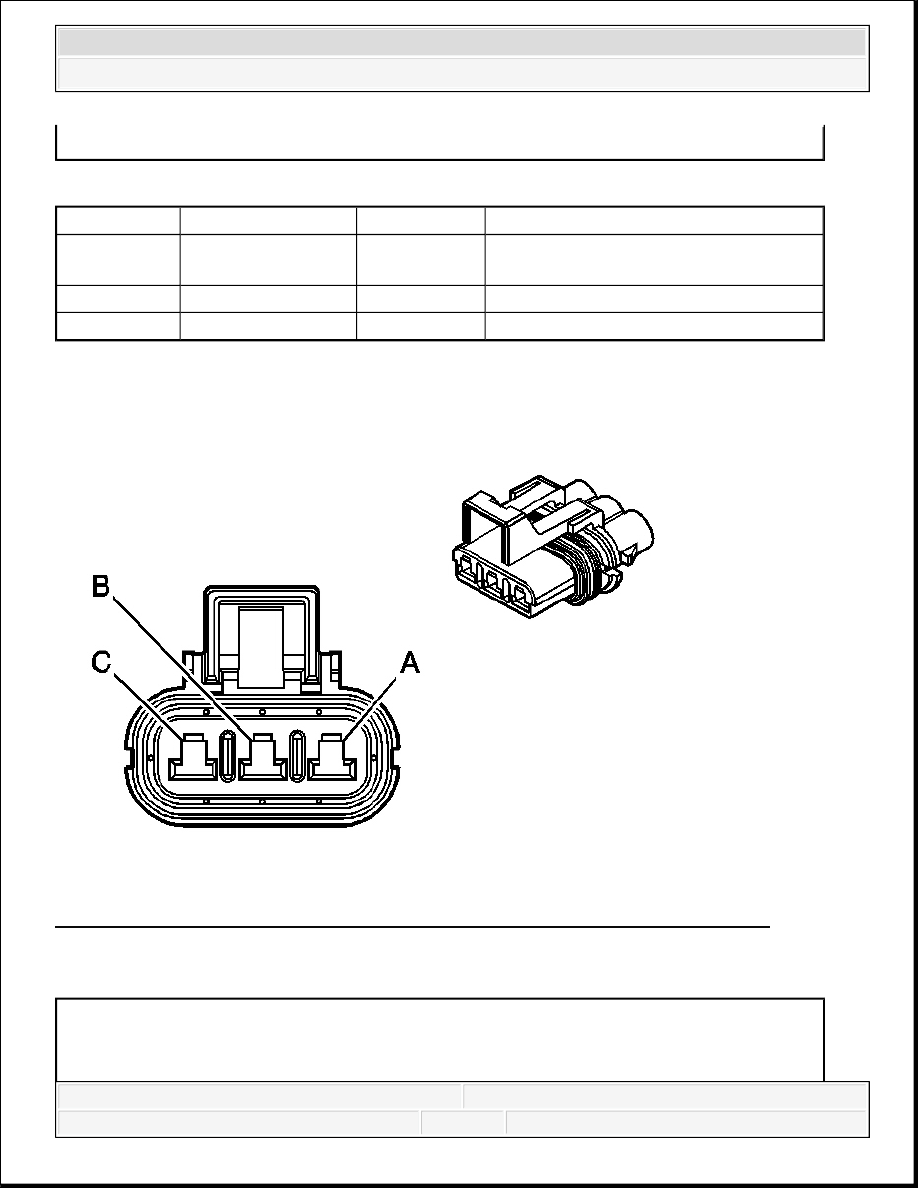

Fig. 67: Park/Turn Signal Lamp - Right Front (Domestic) Connector End View
Courtesy of GENERAL MOTORS CORP.

Park/Turn Signal Lamp - Right Front (Domestic) Connector Parts Information

Release Tool/Test Probe: 12094430/J-35616-4A (PU)

Pin

Wire Color

Circuit No.

Function

A

D-BU

15

Right Turn Signal Lamp Supply
Voltage

B

BN

9

Park Lamp Supply Voltage

C

BK

850

Ground

Connector Part Information

OEM: 12040977



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



Park/Turn Signal Lamp - Right Front (Domestic) Connector Terminal Identification

Repeater Lamp - Left (Export)

Service: 12085492

Description: 3-Way F Metri-Pack 280 Series, Sealed (BK)

Terminal Part Information

Terminal/Tray: 12077411/2

Core/Insulation Crimp: 2/5

Release Tool/Test Probe: 12094430/J-35616-4A (PU)

Pin

Wire Color

Circuit No.

Function

A

D-BU

15

Right Turn Signal Lamp Supply
Voltage

B

BN

9

Park Lamp Supply Voltage

C

BK

850

Ground



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



Fig. 68: Repeater Lamp - Left (Export) Connector End Views
Courtesy of GENERAL MOTORS CORP.

Repeater Lamp - Left (Export) Connector Parts Information

Repeater Lamp - Left (Export) Connector Terminal Identification

Repeater Lamp - Right (Export)

Connector Part Information

OEM: 15300027

Service: 12101855

Description: 2-Way F Metri-Pack 280 Series, Sealed (BK)

Terminal Part Information

Terminal/Tray: 12077411/2

Core/Insulation Crimp: 2/5

Release Tool/Test Probe: 12094430/J-35616-4A (PU)

Pin

Wire Color

Circuit No.

Function

A

L-BU

14

Roof Lamps Supply Voltage

B

BK

850

Ground



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3
