Headlamp Switch

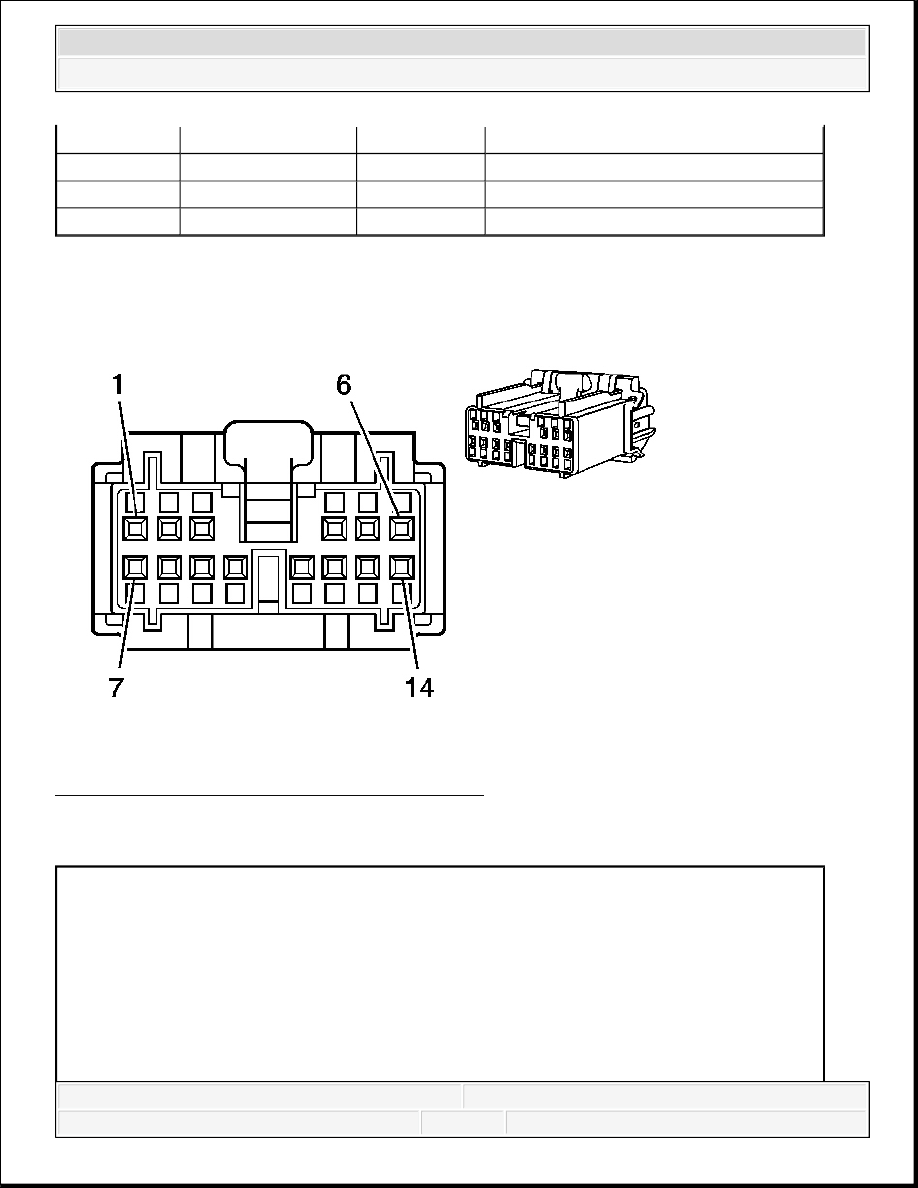

Fig. 60: Headlamp Switch Connector End View
Courtesy of GENERAL MOTORS CORP.

Headlamp Switch Connector Parts Information

Pin

Wire Color

Circuit No.

Function

A

OR

640

Battery Positive Voltage

B

PK

1200

High Beam Switched Ground

C

D-BU

1201

Low Beam Switched Ground

Connector Part Information

OEM: IL-AG5-14S-D3C1-A

Service: 88986257

Description: 14-Way F 025, IL-AG5 Series (GN)

Terminal Part Information

Terminal/Tray: IL-AG5-C1-5000/20



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



Headlamp Switch Connector Terminal Identification

License Lamp (Domestic)

Core/Insulation Crimp: K/K

Release Tool/Test Probe: J-38125-211/J-35616-64A (L-BU)

Pin

Wire Color

Circuit No.

Function

1

D-BU/WH

1495

Dome Override Switch Signal

2

BN/WH

301

Park Lamp Switch Signal

3

PU

719

Low Reference

4

WH

103

Headlamp Switch On Signal

5

PU/WH

549

Headlamp Switch Headlamps Off
Signal

6

GY

8

Instrument Panel Lamps Dimmer
Switch Signal

7

OG

192

Front Fog Lamp Switch Signal

8

YE

183

Front Fog Lamp Indicator Control

9

YE

543

Accessory Voltage (Export)

10

D-BU/WH

6796

Voice Recognition Switch Output
Signal (UE1)

L-BU

187

Rear Fog Lamp Switch Signal

11

PU

328

Interior Lamp Switch Signal

12

D-GN

189

Headlamp Leveling Motor Supply
Voltage

13

D-BU

184

Rear Fog Lamp Indicator Control

14

BN/WH

230

Instrument Panel Lamps Dimming
Control



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



Fig. 61: License Lamp (Domestic) Connectors End Vie
Courtesy of GENERAL MOTORS CORP.

License Lamp (Domestic) Connector Parts Information

License Lamp (Domestic) Connector Terminal Identification

Connector Part Information

OEM: 15300027

Service: 12101855

Description: 2-Way F Metri-Pack 280 Series, Sealed (BK)

Terminal Part Information

Terminal/Tray: 12077411/2

Core/Insulation Crimp: 2/5

Release Tool/Test Probe: 12094430/J-35616-4A (PU)

Pin

Wire Color

Circuit No.

Function



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



License Lamp - Left (Export)

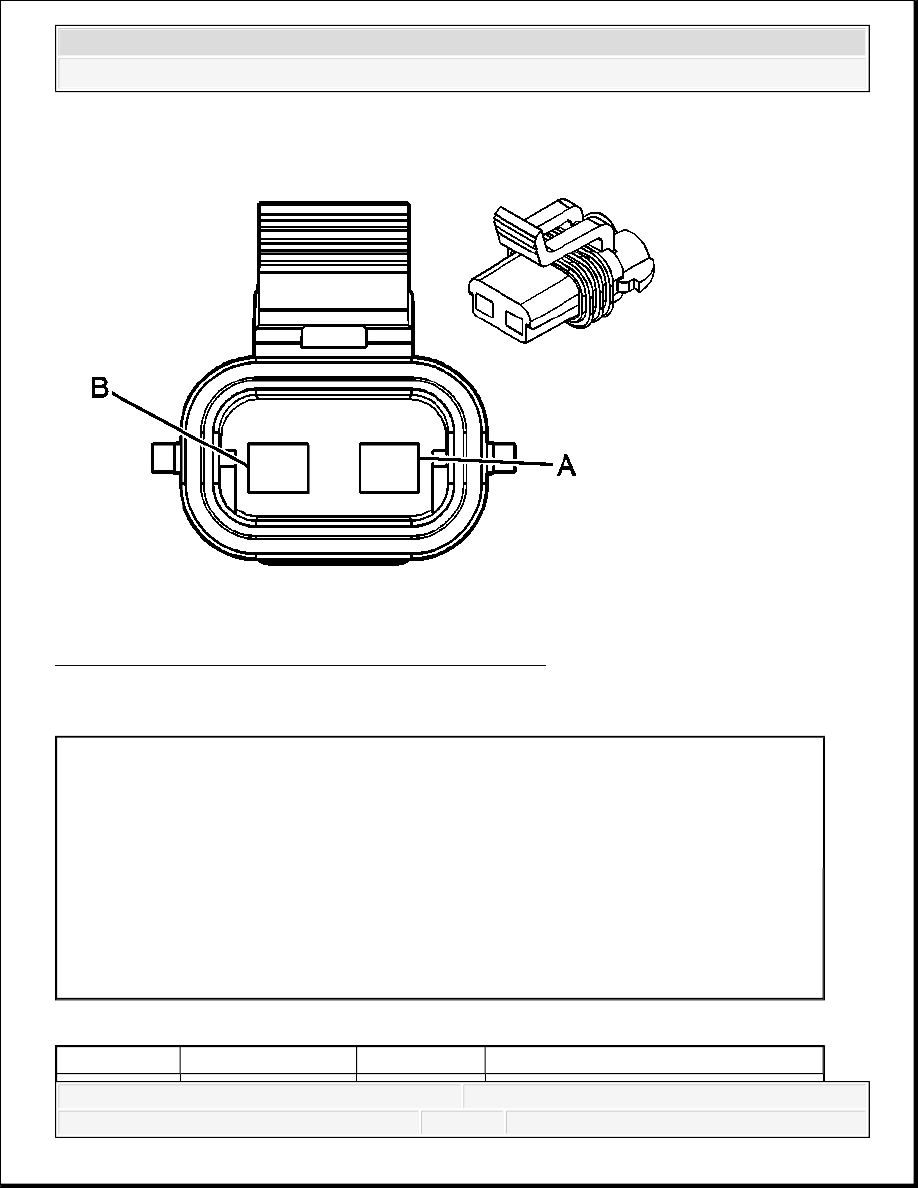

Fig. 62: License Lamp - Left (Export) Connector End View
Courtesy of GENERAL MOTORS CORP.

License Lamp - Left (Export) Connector Parts Information

A

BN/WH

2609

Right Rear Park Lamp Supply Voltage

B

BK

1350

Ground

Connector Part Information

OEM: 15336195

Service: 88988136

Description: 2-Way F GT 150 Series, Sealed (BK)

Terminal Part Information

Terminal/Tray: 12077411/2

Core/Insulation Crimp: 2/5
