Hummer H3. Manual - part 1368

Fig. 8: Front Side Door Sill Plate Replacement
Courtesy of GENERAL MOTORS CORP.

Front Side Door Sill Plate Replacement

REAR SIDE DOOR SILL PLATE REPLACEMENT

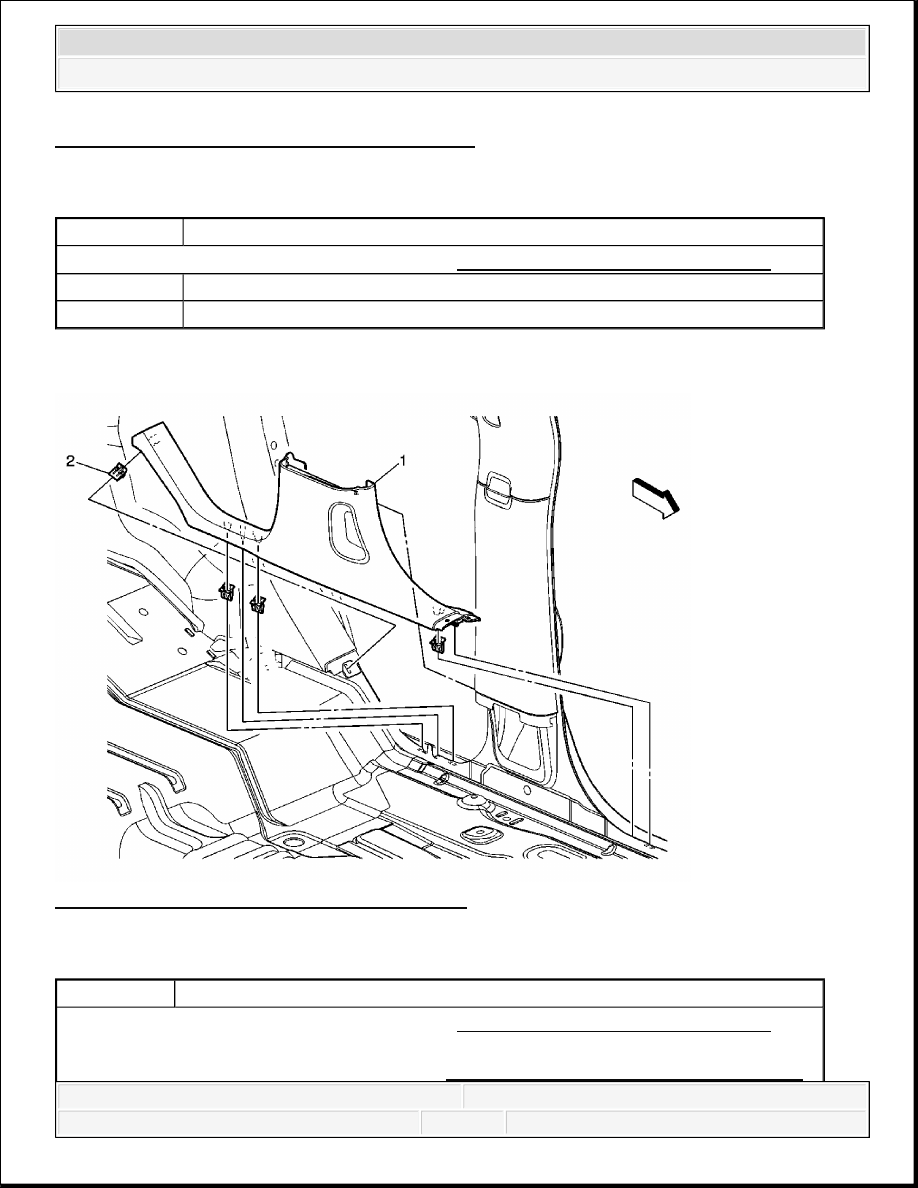

Fig. 9: Rear Side Door Sill Plate Replacement
Courtesy of GENERAL MOTORS CORP.

Rear Side Door Sill Plate Replacement

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications.

1

Plate Assembly, Front Side Door Sill Trim

2

Clip, Door Trim (Qty: 3)

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications.
Preliminary Procedures:
Remove the front door sill trim plate. Refer to Front Side Door Sill Plate Replacement.



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Interior Trim and Paneling - H3



LIFTGATE DOOR SILL PLATE REPLACEMENT

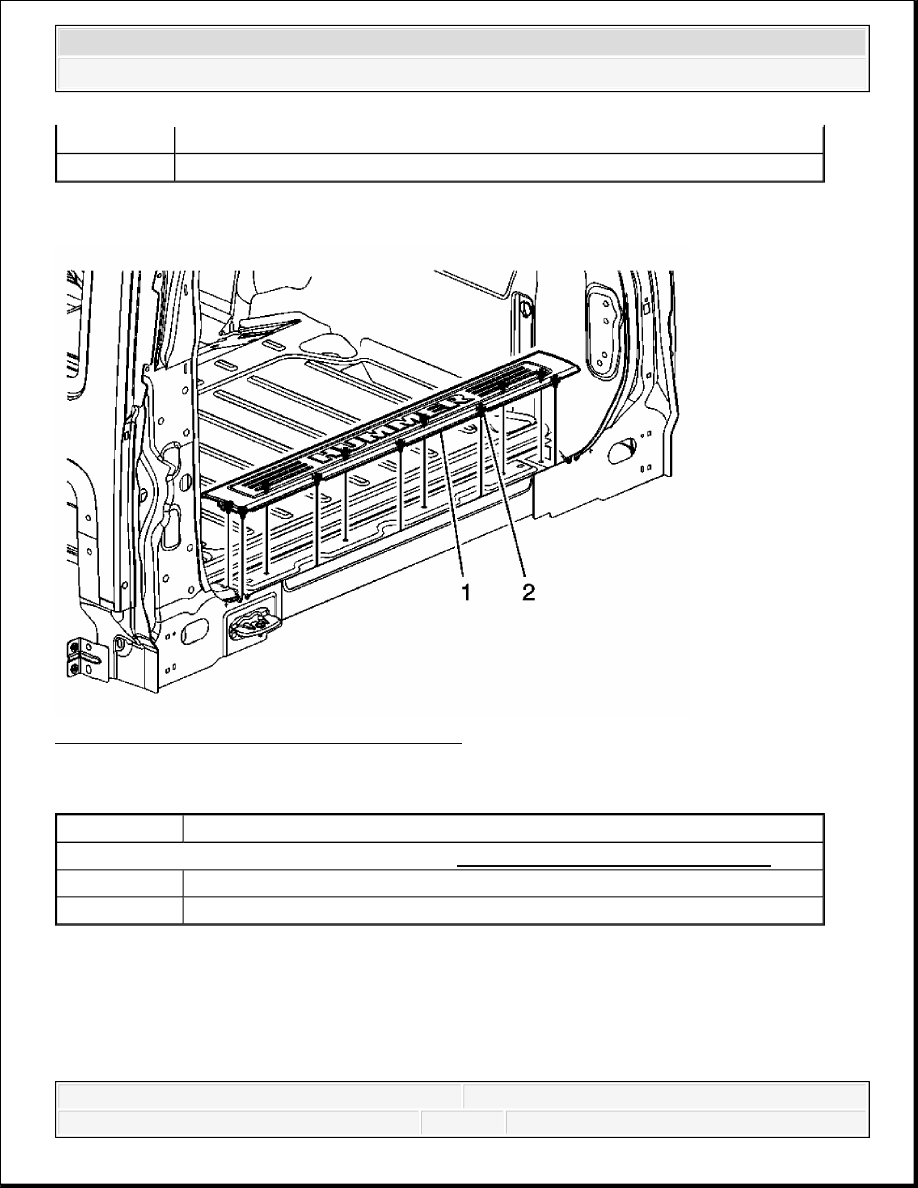

Fig. 10: Liftgate Door Sill Plate Replacement
Courtesy of GENERAL MOTORS CORP.

Liftgate Door Sill Plate Replacement

ASSIST HANDLE REPLACEMENT

1

Plate Assembly, Rear Side Door Sill Trim

2

Clip, Rear Side Door Sill Trim (Qty: 4)

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications.

1

Plate Assembly, Rear Door Sill Trim

2

Clip, Rear Door Sill Trim (Qty: 10)



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Interior Trim and Paneling - H3



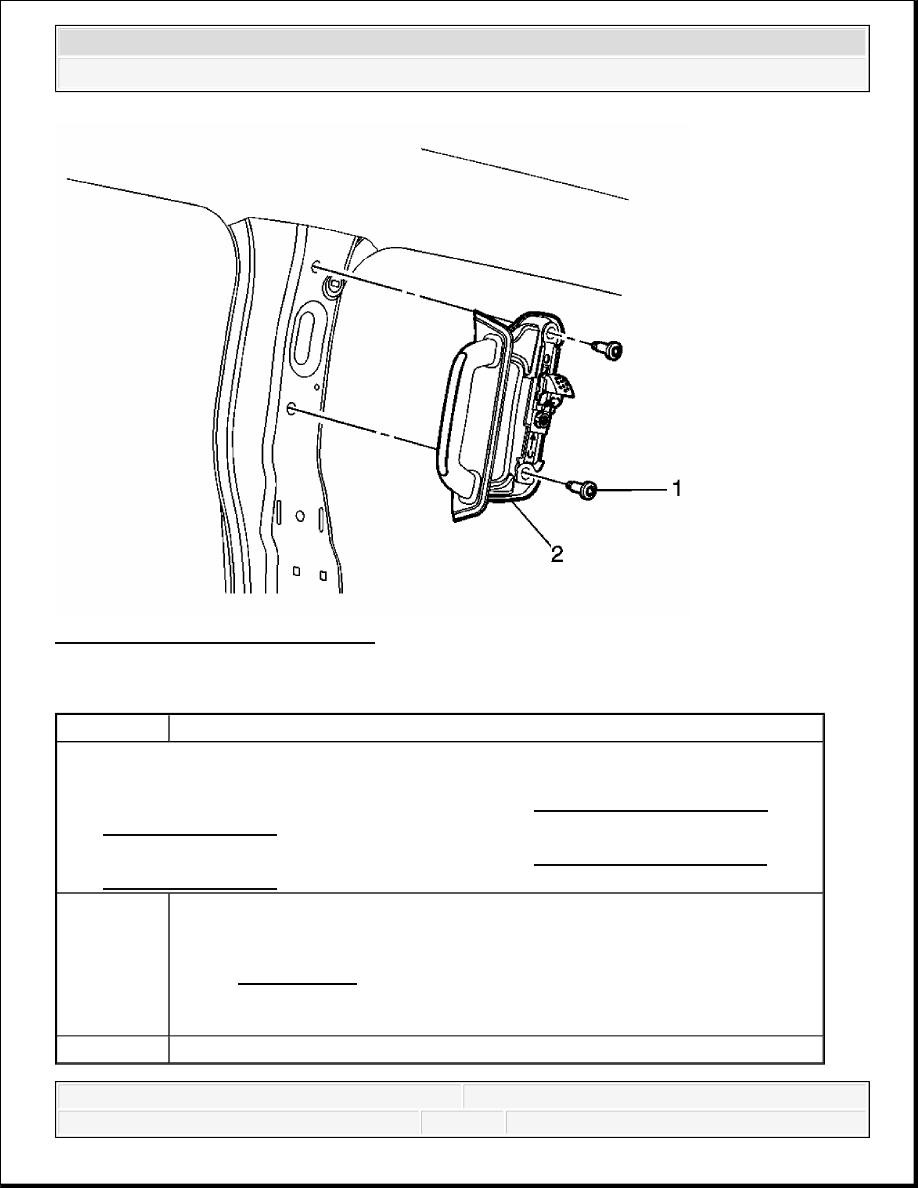

Fig. 11: Assist Handle Replacement
Courtesy of GENERAL MOTORS CORP.

Assist Handle Replacement

Callout

Component Name

Preliminary Procedures

1. Remove the lower center pillar trim panel. Refer to Center Pillar Lower Trim

Panel Replacement.

2. Remove the upper center pillar trim panel. Refer to Center Pillar Upper Trim

Panel Replacement.

1

C Pillar Assist Handle Bolt (Qty: 2)

Tighten: 52 N.m (38 lb ft)

NOTE:

Refer to Fastener Notice .

2

C Pillar Assist Handle Assembly



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Interior Trim and Paneling - H3



ROOF RAIL REAR ASSIST HANDLE REPLACEMENT

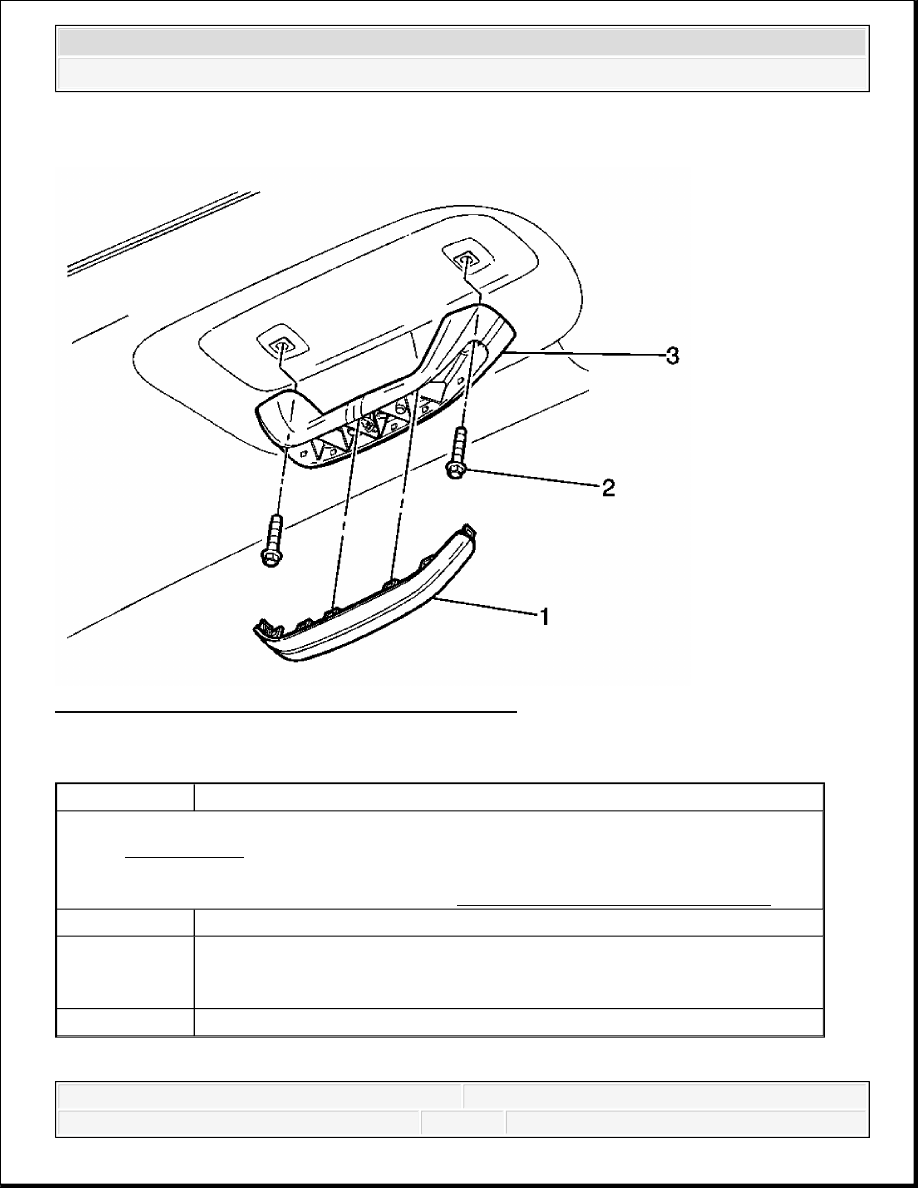

Fig. 12: Roof Rail Rear Assist Handle Replacement
Courtesy of GENERAL MOTORS CORP.

Roof Rail Rear Assist Handle Replacement

SUNSHADE REPLACEMENT

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications.

NOTE:

Refer to Fastener Notice .

1

Assist Handle Filler

2

Assist Handle Bolt (Qty: 2)

Tighten: 9 N.m (80 lb in)

3

Assist Handle Assembly



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Interior Trim and Paneling - H3
