Hummer H3. Manual - part 1366

Courtesy of GENERAL MOTORS CORP.

Door Inside Handle Bezel Replacement

FRONT SIDE DOOR TRIM PANEL REPLACEMENT

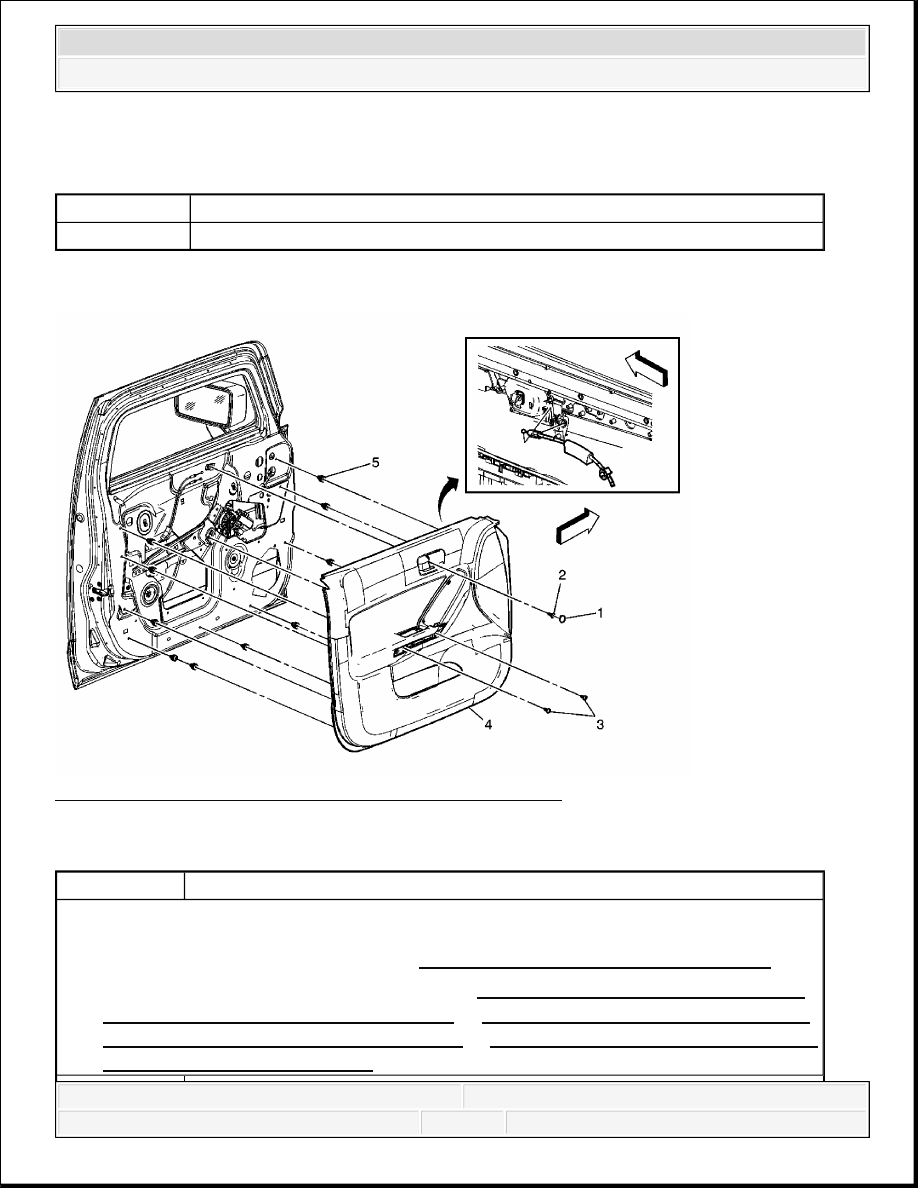

Fig. 2: Removing/Installing Front Side Door Trim Panel
Courtesy of GENERAL MOTORS CORP.

Front Side Door Trim Panel Replacement

Callout

Component Name

1

Front Side Door Armrest Finish Cover

Callout

Component Name

Preliminary Procedure

1. Remove inside handle bezel. Refer to Door Inside Handle Bezel Replacement.

2. Remove the door window switches. Refer to Door Lock and Side Window Switch

Replacement - Driver Side (1st Design) or Door Lock and Side Window Switch
Replacement - Driver Side (2nd Design) or Door Lock and Side Window Switch
Replacement - Passenger Side .



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Interior Trim and Paneling - H3



REAR SIDE DOOR TRIM PANEL REPLACEMENT

1

Trim Bolt Accessory Hole Cover

2

Door Trim Panel Screw

Tighten: 2 N.m (18 lb in)

NOTE:

Refer to Fastener Notice .

3

Door Trim Panel Bolt (Qty: 2)

Tighten: 9 N.m (80 lb in)

4

Side Door Trim Panel Assembly
Tip:

1. Release the inside door handle cables. Refer to Front Side Door

Inside Handle Replacement .

2. Disconnect the electrical connectors.

5

Side Door Trim Panel Retainer (Qty: 9)



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Interior Trim and Paneling - H3



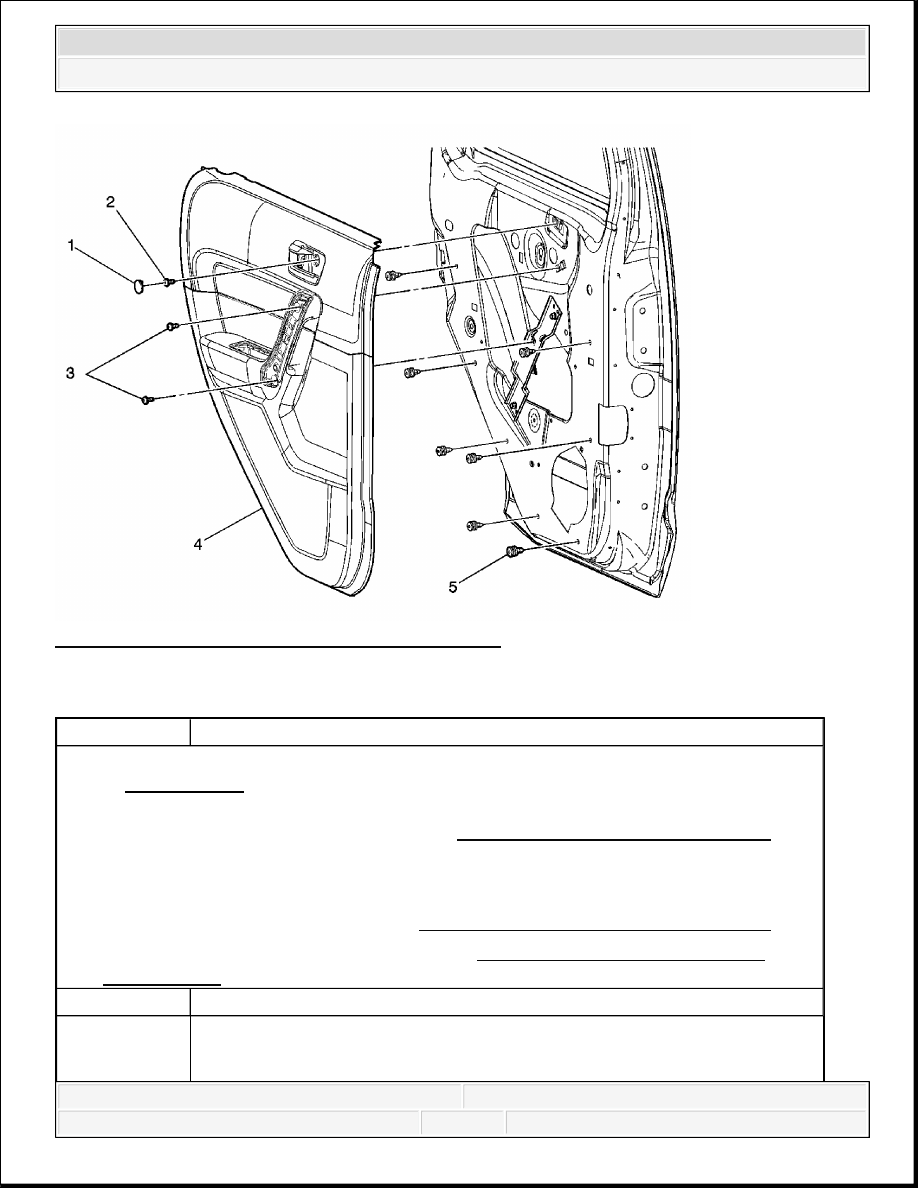

Fig. 3: Trim Panel Replacement - Side Rear Door
Courtesy of GENERAL MOTORS CORP.

Rear Side Door Trim Panel Replacement

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications .

Preliminary Procedure

1. Remove inside handle bezel. Refer to Door Inside Handle Bezel Replacement.

2. Remove the door window switches. Refer to Rear Side Door Window Switch

Replacement .

NOTE:

Refer to Fastener Notice .

1

Cover, Trim Bolt Accessory Hole

2

Screw, Door Trim Panel



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Interior Trim and Paneling - H3



FRONT SIDE DOOR WATER DEFLECTOR REPLACEMENT

Tighten: 2 N.m (18 lb in)

3

Bolt, Door Trim Panel (Qty: 2)

Tighten: 9 N.m (80 lb in)

4

Panel Assembly, Side Door Trim
Tip: Release the inside door handle cables. Refer to Front Side Door
Inside Handle Replacement .

5

Retainer, Side Door Trim Panel (Qty: 7)



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Interior Trim and Paneling - H3
