Fig. 166: View Of Timing Chain Guide & Bolts
Courtesy of GENERAL MOTORS CORP.

4. Remove the lower timing chain guide bolts.

5. Remove the lower timing chain guide from the engine.

Installation Procedure



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



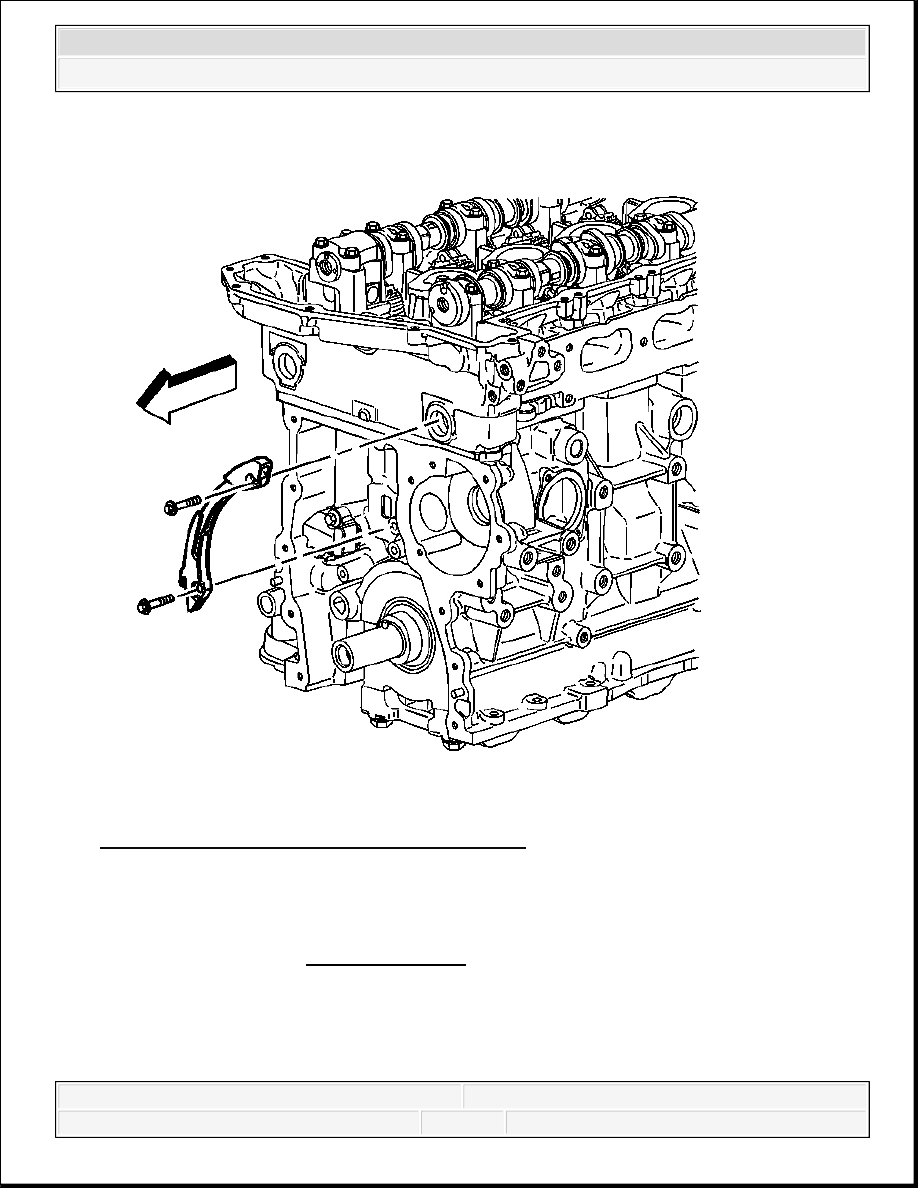

Fig. 167: View Of Timing Chain Guide & Bolts
Courtesy of GENERAL MOTORS CORP.

1. Position the lower timing chain guide to the engine.

2. Install the lower timing chain guide bolts.

Tighten: Tighten the bolts to 18 N.m (13 lb ft).

NOTE:

Refer to Fastener Notice in Cautions and Notices.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



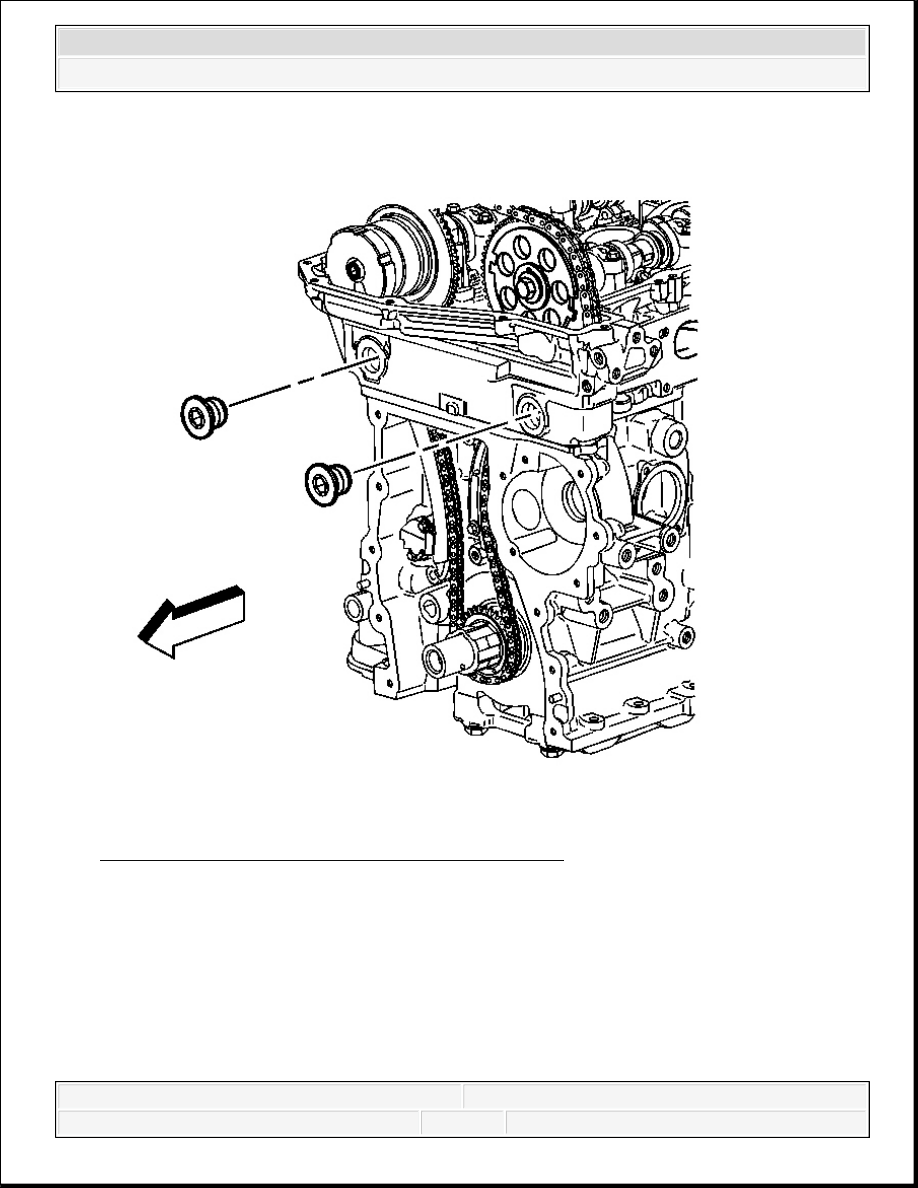

Fig. 168: View Of Cylinder Head Access Hole Plugs
Courtesy of GENERAL MOTORS CORP.

3. Install the cylinder head access hole plug.

Tighten: Tighten the plug to 5 N.m (44 lb in).

4. Install the crankshaft sprocket to the crankshaft sprocket snout.

Aligning the marked link on the timing chain with the timing mark on the crankshaft



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



sprocket.

5. Install the timing chain tensioner shoe. Refer to Timing Chain Tensioner Shoe

Replacement.

CAMSHAFT REPLACEMENT

Tools Required

J 44221 Camshaft Holding Tool. See Special Tools.

J 44222 Camshaft Sprocket Holding Tool. See Special Tools.

J 45059 Angle Meter. See Special Tools.

Removal Procedure

1. Remove the camshaft cover. Refer to Camshaft Cover Replacement.

2. Remove the exhaust camshaft position (CMP) sensor. Refer to Camshaft Position (CMP)

Sensor Replacement-Exhaust in Engine Controls - 3.5L (L52).

3. Remove the intake CMP sensor. Refer to Camshaft Position (CMP) Sensor

Replacement-Intake in Engine Controls - 3.5L (L52).



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3
