Hummer H3. Manual - part 127

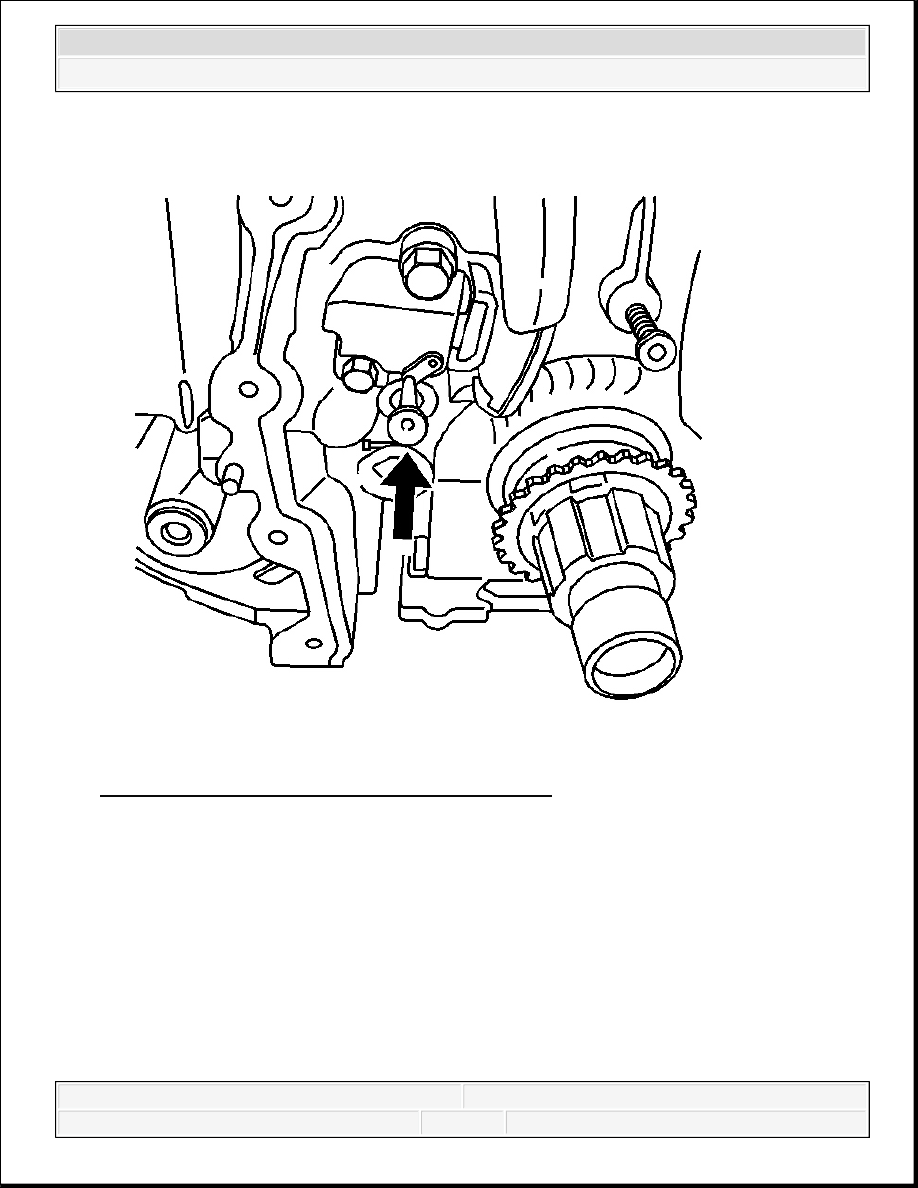

Fig. 160: View Of Tee At Timing Chain Tensioner
Courtesy of GENERAL MOTORS CORP.

4. Remove the tee in the timing chain tensioner in order to regain tension on the timing chain.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



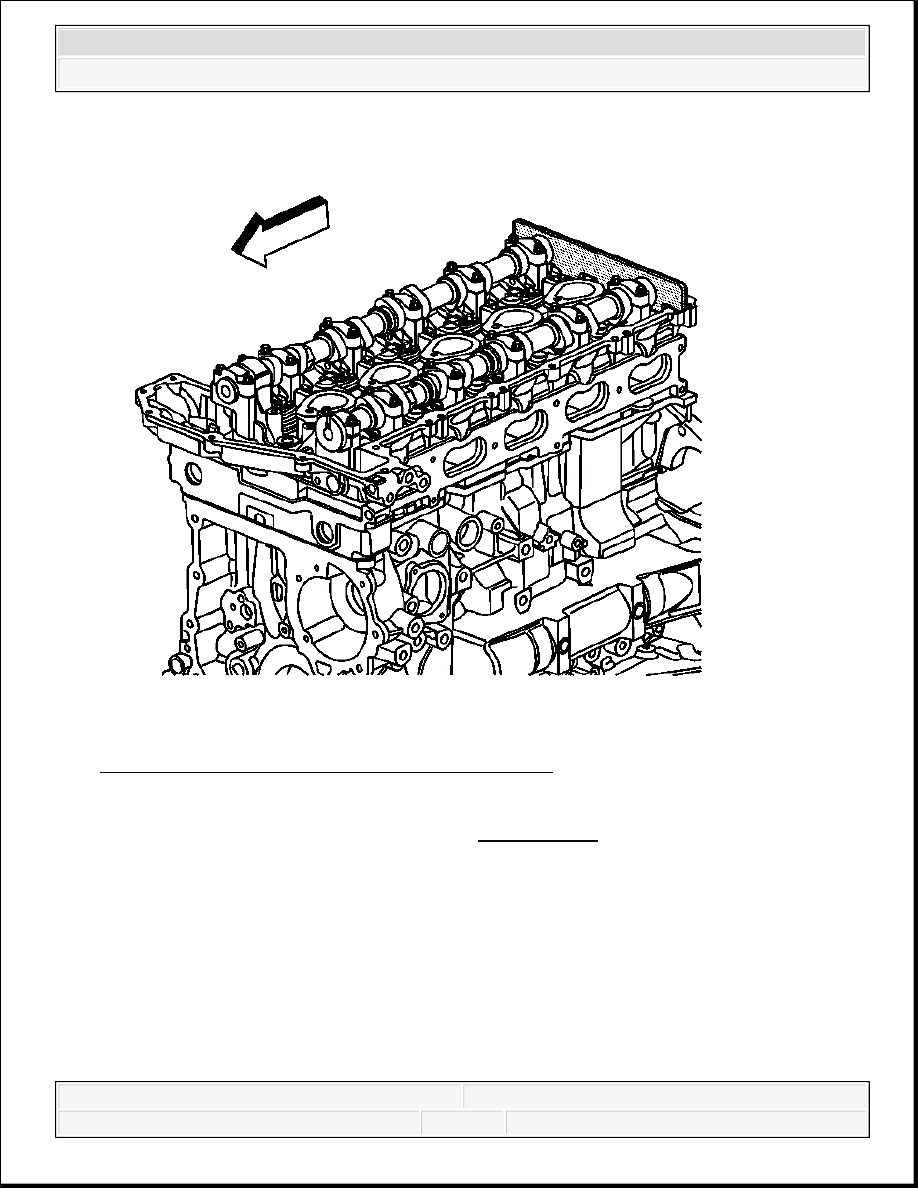

Fig. 161: View Of J 44221 Installed On Camshafts
Courtesy of GENERAL MOTORS CORP.

5. Remove the J 44221 from the camshafts. See Special Tools.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3

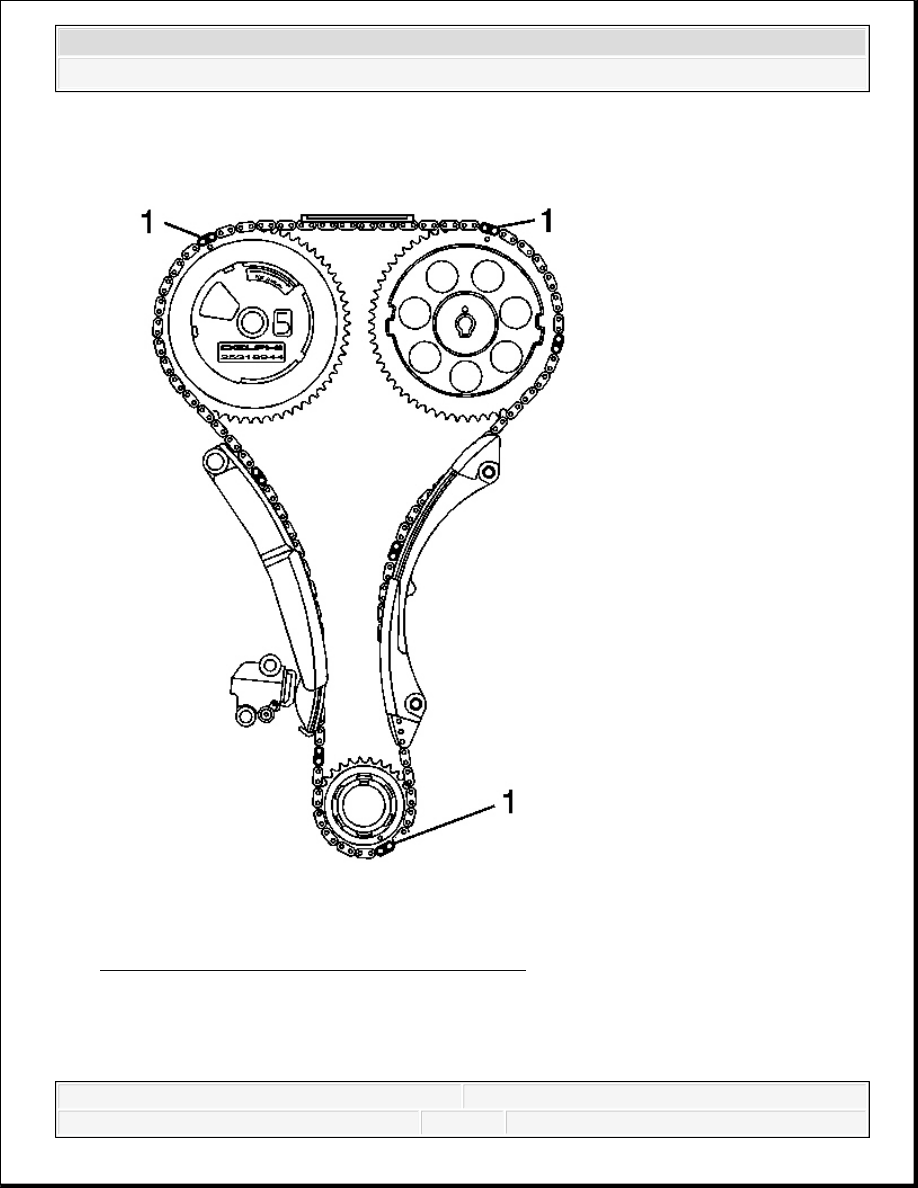

Fig. 162: View Of Timing Chain Marked Links
Courtesy of GENERAL MOTORS CORP.

IMPORTANT: Every 7th link of the timing chain is darkened to aid in

aligning the timing marks.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



6. Align the marked links (1) of the timing chain with the timing marks on the following:

The exhaust camshaft position actuator sprocket

The Intake camshaft sprocket

The crankshaft sprocket

7. Install the engine front cover. Refer to Engine Front Cover Replacement.

8. Install the camshaft cover. Refer to Camshaft Cover Replacement.

TIMING CHAIN GUIDE REPLACEMENT-UPPER

Removal Procedure

1. Remove the camshaft cover. Refer to Camshaft Cover Replacement.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3
