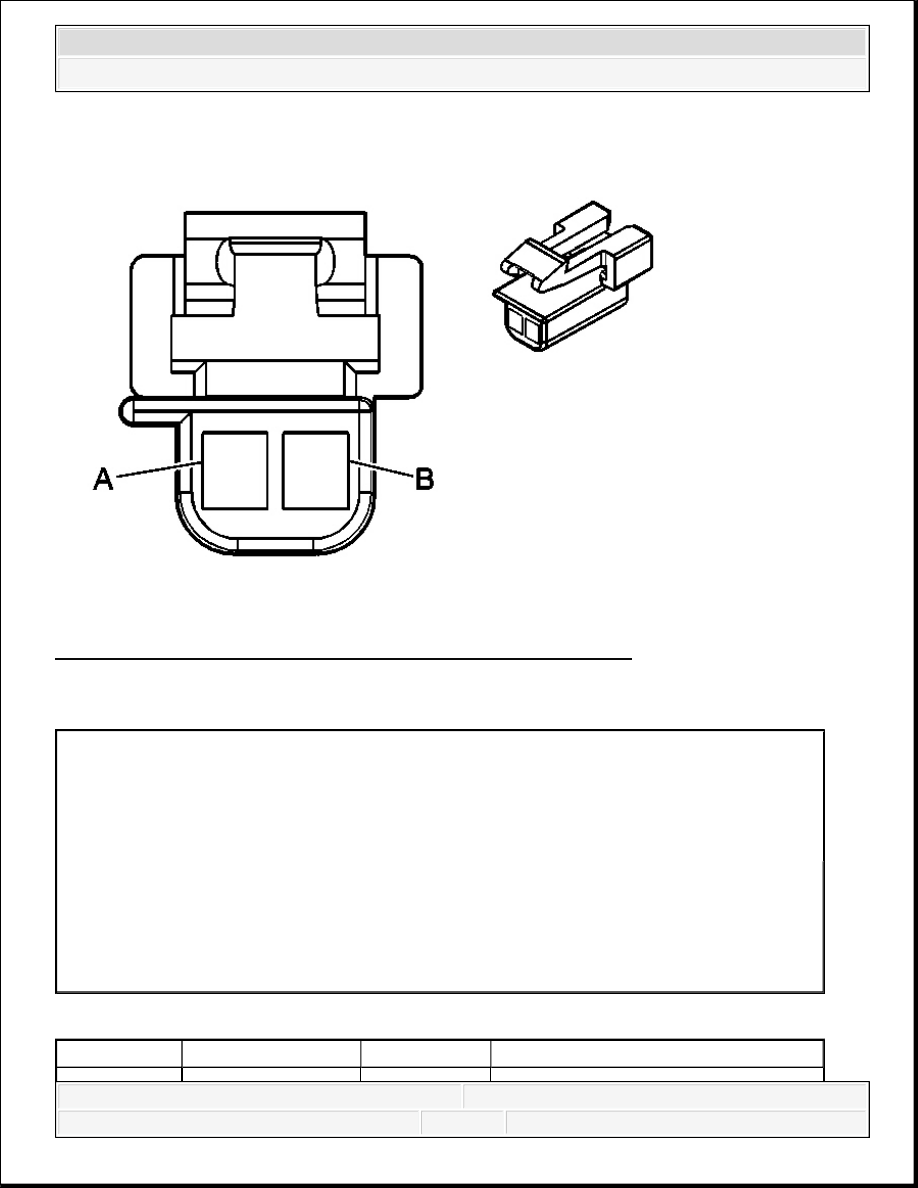

Fig. 27: Speaker - Right Rear Door (UQA) Connector End View
Courtesy of GENERAL MOTORS CORP.

Speaker - Right Rear Door (UQA) Connector Parts Information

Speaker - Right Rear Door (UQA) Connector Terminal Identification

Connector Part Information

OEM: 12064867

Service: 88987981

Description: 2-Way F Metri-Pack 150 Series (WH)

Terminal Part Information

Terminal/Tray: 12047767/2

Core/Insulation Crimp: E/A

Release Tool/Test Probe: 12094429/J-35616-2A (GY)

Pin

Wire Color

Circuit No.

Function



2007 Hummer H3

2007 ACCESSORIES AND EQUIPMENT Cellular, Entertainment and Navigation - H3



Speaker - Right Rear Door (UQ3)

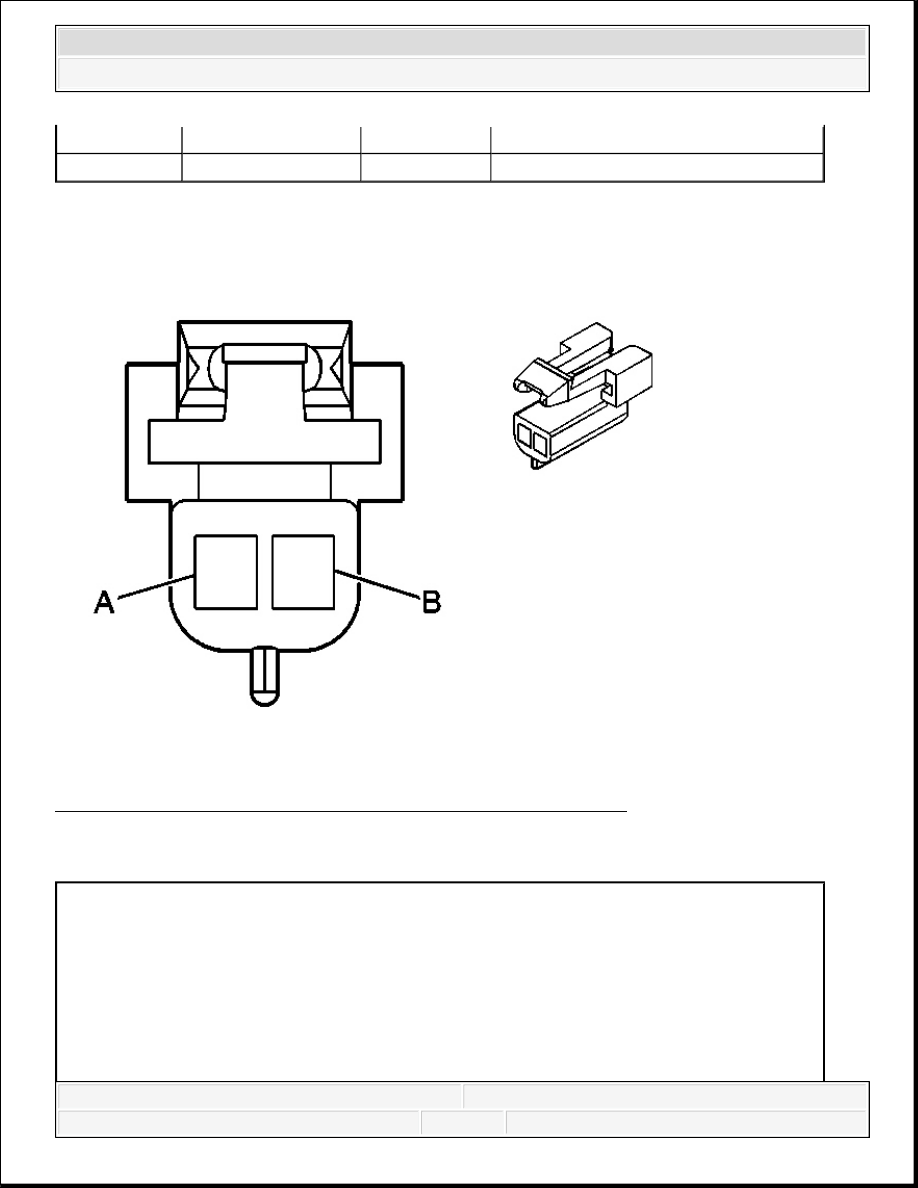

Fig. 28: Speaker - Right Rear Door (UQ3) Connector End View
Courtesy of GENERAL MOTORS CORP.

Speaker - Right Rear Door (UQ3) Connector Parts Information

A

YE

116

Right Rear Speaker Output (-)

B

BN

199

Right Rear Speaker Output (+)

Connector Part Information

OEM: 15433787

Service: 12101825

Description: 2-Way F Metri-Pack 150 Series (L-GY)

Terminal Part Information



2007 Hummer H3

2007 ACCESSORIES AND EQUIPMENT Cellular, Entertainment and Navigation - H3



Speaker - Right Rear Door (UQ3) Connector Terminal Identification

Speaker - Subwoofer (UQA)

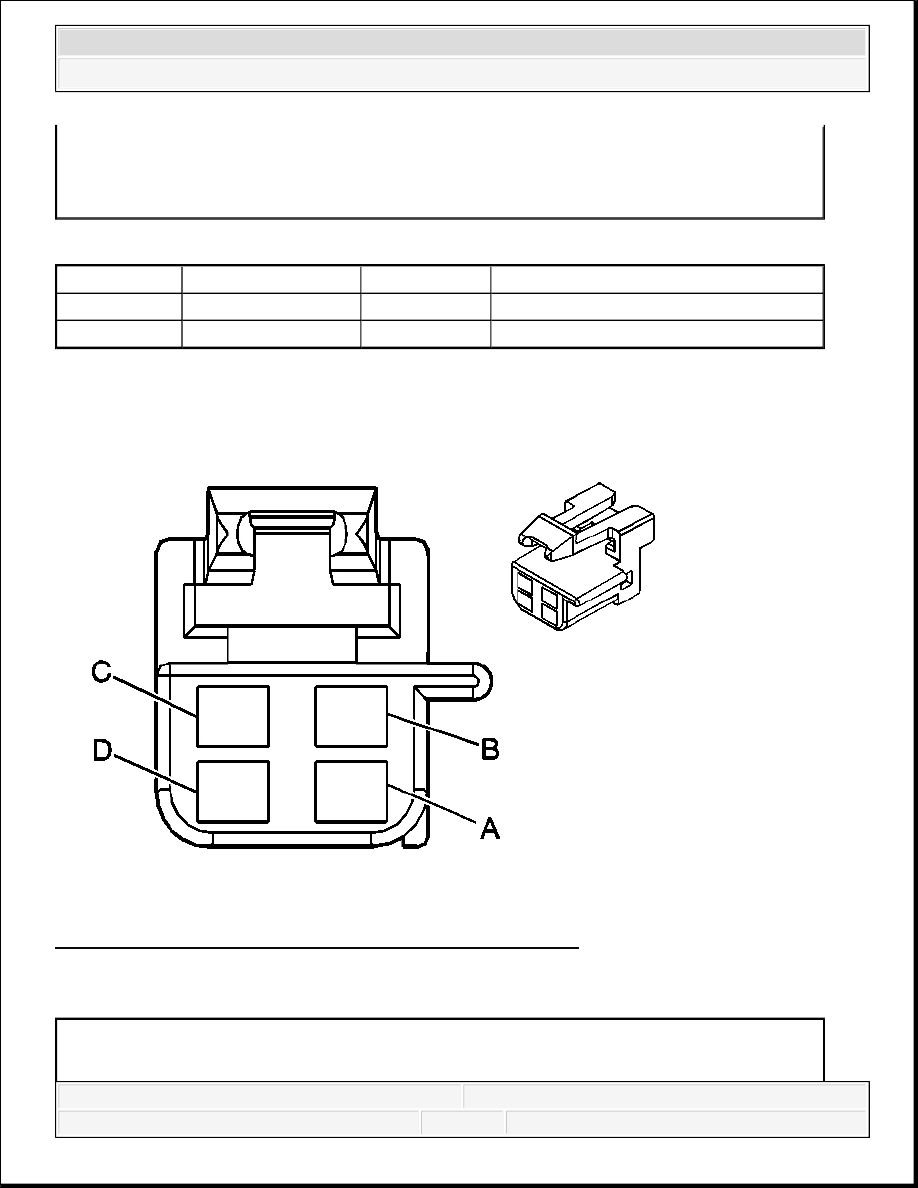

Fig. 29: Speaker - Subwoofer (UQA) Connector End View
Courtesy of GENERAL MOTORS CORP.

Speaker - Subwoofer (UQA) Connector Parts Information

Terminal/Tray: 12064971/5

Core/Insulation Crimp: E/C

Release Tool/Test Probe: 12094429/J-35616-2A (GY)

Pin

Wire Color

Circuit No.

Function

A

YE

116

Right Rear Speaker Output (-)

B

BN

199

Right Rear Speaker Output (+)

Connector Part Information



2007 Hummer H3

2007 ACCESSORIES AND EQUIPMENT Cellular, Entertainment and Navigation - H3



Speaker - Subwoofer (UQA) Connector Terminal Identification

Vehicle Communication Interface Module (VCIM) C1

OEM: 12064760

Service: 12085208

Description: 4-Way F Metri-Pack 150 Series (BK)

Terminal Part Information

Terminal/Tray: 12047767/2

Core/Insulation Crimp: E/A

Release Tool/Test Probe: 12094429/J-35616-2A (GY)

Pin

Wire Color

Circuit No.

Function

A

L-GN/BK

1794

Left Subwoofer Speaker Output (-)

B

D-BU/WH

346

Left Subwoofer Speaker Output (+)

C

L-BU/BK

315

Right Subwoofer Speaker Output (-)

D

D-GN

1795

Right Subwoofer Speaker Output (+)
